管道内置轴流通风机结构三维设计

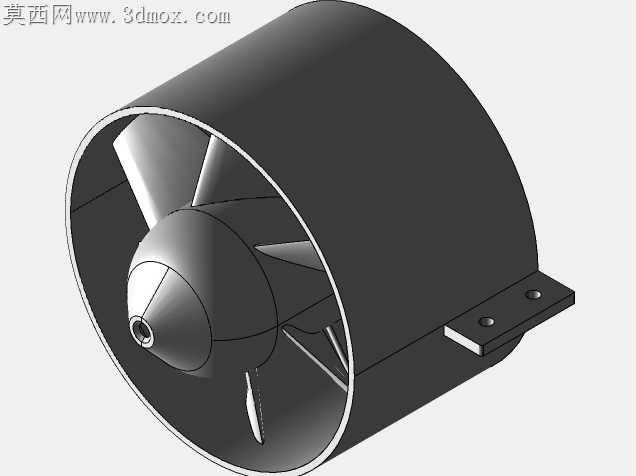

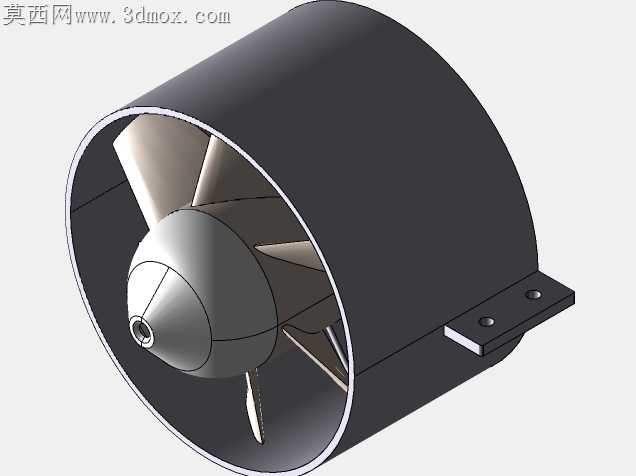

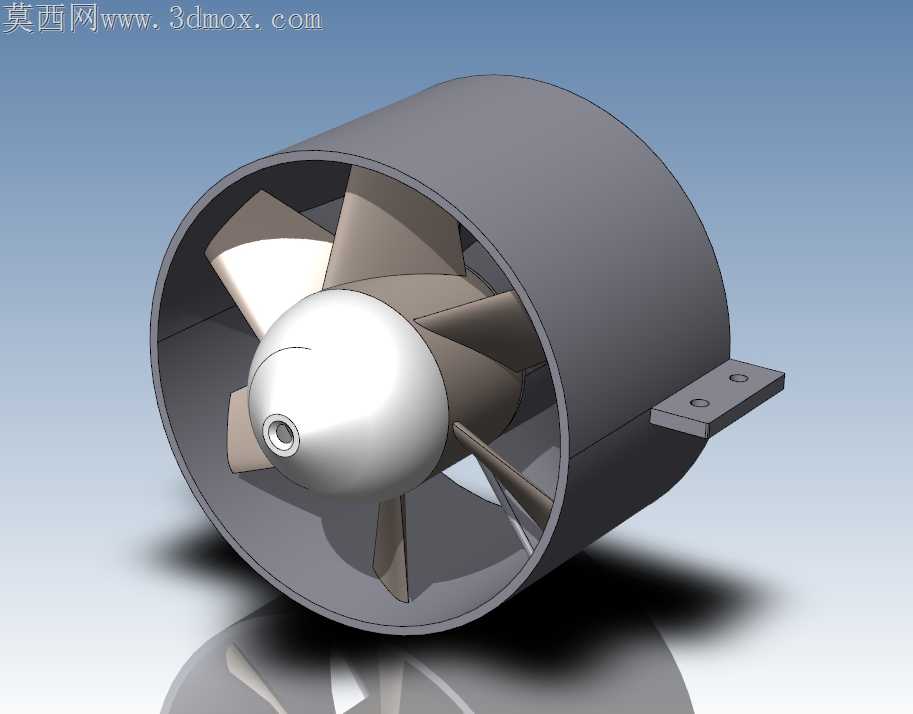

本作品为管道内置式轴流通风机的三维结构设计，建模阶段先在Alibre中完成核心参数化建模，后续导入IronCAD完成整体装配与细节优化，最终通过渲染模块输出产品展示效果图。整体结构采用圆筒形直筒外壳作为风道主体，外壳侧边延伸出带双安装孔的固定支耳，可直接通过紧固件完成与通风管道或安装基座的对接固定，外壳内壁做光滑过渡处理以降低风阻，减少气流流经时的紊流损耗。风机核心动力段采用流线型整流头罩设计，头罩为圆润的椭球造型，表面做哑光金属质感材质赋予，可引导进风气流平顺进入叶轮区域，避免进气端产生涡流噪音与风压损失。叶轮部分采用多叶片轴流设计，叶片根据气动性能做扭曲角度优化，叶片根部与轮毂做圆角过渡连接，提升结构强度的同时减少应力集中，叶片表面赋予哑光工程塑料材质，模拟实际产品的玻纤增强尼龙材质质感，兼顾轻量化与结构刚性需求。建模过程中严格遵循同轴度装配要求，整流头罩、叶轮轮毂、圆筒风道三者保持同一中心轴线，确保运转时的动平衡性能，各部件间预留合理的装配间隙，还原实际产品的装配公差要求。渲染阶段采用渐变蓝白背景配合地面反射效果，添加柔和的环境漫反射光源与定向主光源，突出金属外壳的哑光质感、叶片的材质层次以及整体结构的立体感，清晰展现各部件的装配关系与外形特征。设计过程中重点考量了管道通风场景的安装适配性，直筒外壳可直接对接同管径的通风管路，侧边支耳的安装孔位做沉孔设计，保证紧固件安装后不突出外表面，避免影响管路对接的密封性，整体结构紧凑，适配狭长管道内的通风换气场景，可作为通风系统设计、风机产品结构验证的三维参考模型，各部件均可单独拆分编辑，支持后续的工程图导出、结构仿真分析等二次开发操作。
