圆形嵌入式地漏排水构件结构设计

　　这款圆形嵌入式排水构件，主要适配同层排水系统的地面汇水点位安装，常见于卫浴空间、开放式阳台、工业车间洁净区、商用厨房操作间等需要快速排除地面积水的场景，核心作用是在覆盖排水管道入口的同时，拦截毛发、碎屑、施工残渣等大体积杂物，避免排水支管发生堵塞，同时兼顾地面铺装的完整性与行走安全性。

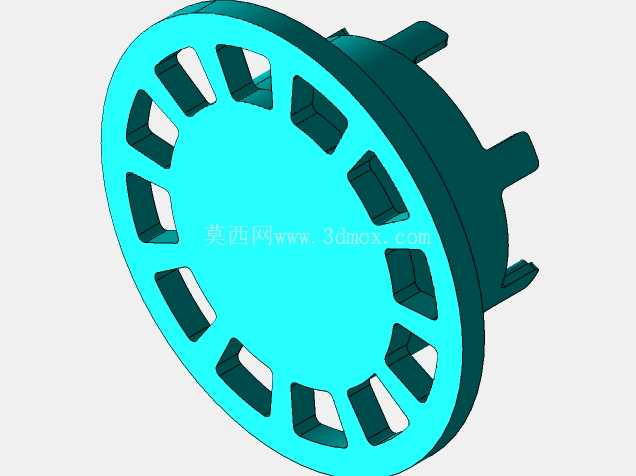

　　从结构设计逻辑来看，构件整体采用圆盘式同轴布局，主体分为外露格栅盖板与下部嵌入定位段两个功能部分。外露面为环形格栅结构，沿圆周均匀分布12个长条形镂空排水孔，孔型采用外窄内宽的渐变截面设计，既保证外露面的开孔率满足排水流量要求，又能控制外露缝隙宽度，避免高跟鞋跟、小直径物件卡入缝隙造成行走磕碰或物件掉落，同时渐变截面可以让落在盖板表面的杂物不易嵌死在孔内，日常清洁时只需简单擦拭或冲水即可将杂物带离，降低后期维护的清理难度。盖板中心区域为实心封闭平面，一方面可以提升整个圆盘的结构刚度，避免人员踩踏或重物碾压时出现格栅变形断裂的问题，另一方面也能在安装时作为定位基准，保证整个构件与排水管道管口的同轴度，避免安装偏移导致排水缝隙被管道边缘遮挡影响过水效率。

　　下部的定位结构采用三个沿圆周均匀分布的卡爪式支脚，支脚向外带有倒扣结构，安装时无需额外打胶或使用紧固件，只需将构件对准预埋的排水管道管口垂直下压，卡爪在挤压力作用下向内收缩，待完全进入管口后回弹撑开，倒扣结构卡在管道内壁的台阶位置，即可实现构件的轴向固定，这种无紧固件的安装方式可以大幅提升现场施工效率，后期需要清理管道或更换构件时，只需用工具勾住格栅缝隙向上提拉即可取出，不会破坏周边的地面铺装层。卡爪的分布角度经过匹配计算，三个支脚的支撑点形成稳定的等边三角形支撑面，即使地面存在轻微的不平整，也能保证盖板安装后不会出现翘边、晃动的问题，人员行走踩踏时不会发出异响，也不会因为局部受力不均导致支脚断裂。

　　从安装边界尺寸来看，构件的外露盖板直径适配常规50mm、75mm公称直径的排水PVC管口，盖板厚度控制在8mm以内，安装完成后外露面与周边瓷砖或地坪面的高度差不超过1mm，不会形成突兀的凸起或凹陷，避免绊倒过往人员，也不会因为积水在盖板周边形成残留水洼。下部卡爪的有效嵌入深度为25mm，适配常规排水管道的承插深度要求，不会因为嵌入过深导致管道有效过水截面被过多占用，也不会因为嵌入过浅导致固定力不足，出现排水时构件被水流冲起移位的问题。格栅开孔的总过流面积经过测算，不低于管道横截面积的1.2倍，保证地面瞬时汇水量较大时，比如淋浴集中排水、地面冲洗排水的场景下，排水速度能够匹配来水流量，不会出现地面积水漫流的情况。

　　在细节设计上，盖板的外边缘做了0.5mm的圆角过渡处理，避免锐边划伤清洁人员或过往人员的皮肤，卡爪的倒扣位置做了导向斜面，安装时可以自动对中管道中心，降低现场安装的对位难度。整个构件的壁厚均匀，主体壁厚控制在2.5mm，既满足结构强度要求，能够承受不小于1.5kN的垂直静载荷，满足日常人员行走、小型置物推车碾压的使用需求，也不会因为壁厚过大导致材料浪费或成型时出现缩痕、翘曲等工艺缺陷。结构上没有多余的复杂曲面或细小死角，所有转角位置都做了R1以上的圆角过渡，既可以减少注塑成型时的应力集中，提升构件的抗冲击性能，也能避免污垢在死角位置堆积，日常冲洗时水流可以顺畅带走表面附着的污物，长期使用也不易出现积垢发黑的问题。

　　实际选型应用时，需要匹配预埋排水管道的实际内径选择对应规格的构件，安装前需要确认管道管口与完成地面的高度差，保证构件安装后盖板面与地面齐平，如果是加装在原有老旧排水口上，需要先清理管口周边的水泥残渣、老旧密封胶等凸起异物，避免卡爪安装时被异物垫起导致盖板高出地面。在排水含油较多的商用厨房场景使用时，可以搭配同规格的过滤网篮放置在构件下部，进一步拦截细小的食物残渣，减少油脂附着在管道壁造成的管道堵塞问题；在卫浴场景使用时，格栅的缝隙宽度可以有效拦截头发等纤维类杂物，只需要定期清理盖板表面的杂物即可，无需频繁打开构件清理管道内部。
