固定翼无人飞行器装配结构三维设计

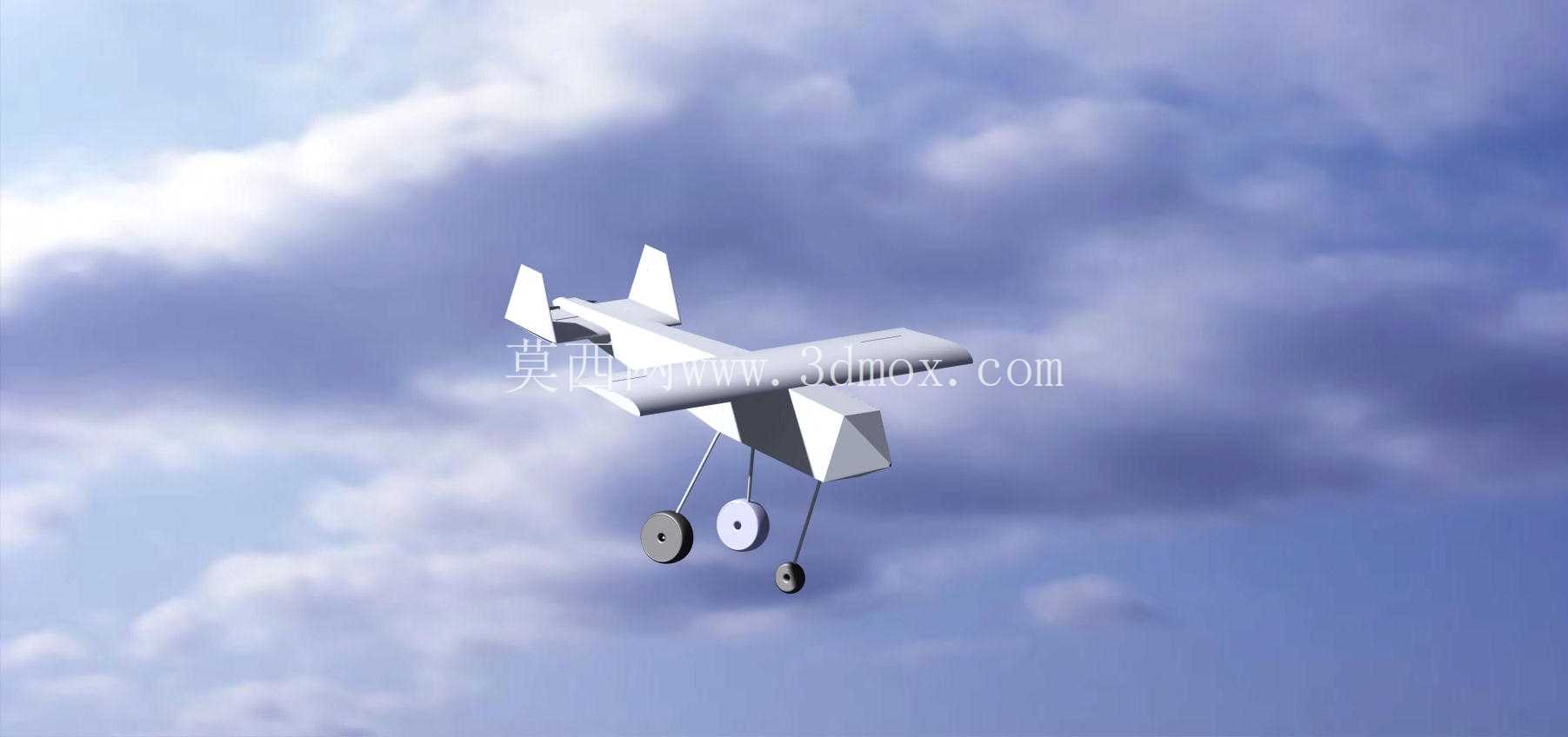

　　这套固定翼无人飞行器的装配结构设计，核心面向低空民用作业场景的实际使用需求，可适配航测巡检、农林作业、环境监测等多种低空作业任务的载荷搭载需求，整体结构采用模块化拆分设计，方便后期维护替换与不同功能模块的快速换装。从结构组成来看，整机拆分出机翼、螺旋桨、尾翼、起落架、轮胎五个独立装配单元，各单元之间采用快拆式连接结构设计，无需复杂专用工具即可完成外场的快速拆装与转运，适配野外作业的快速部署要求。

　　设计阶段重点考量了低空低速飞行的气动稳定性，机翼采用常规上单翼布局，能够在低速飞行状态下提供足够升力，同时降低侧风环境下的飞行姿态扰动，适配10kg最大起飞重量下的载荷冗余要求，2m的翼展尺寸既保证了足够的升力面积，也兼顾了转运过程中的尺寸边界，普通民用车辆即可完成整机运输，无需特殊超限运输审批。起落架部分采用后三点式布局设计，主起落架配置弹性缓冲结构，能够在非铺装野外场地起降时吸收地面冲击载荷，避免硬着陆过程中冲击传递至机身内部的载荷舱与飞控部件，轮胎选用小尺寸轻量化橡胶轮，兼顾滚动阻力与结构重量控制，尾轮采用独立转向结构，可配合地面滑行阶段的方向控制，降低起降阶段的操作难度。

　　尾翼部分包含垂直安定面与水平安定面两个结构单元，分别负责航向与俯仰方向的姿态稳定，舵面连接位置预留了标准舵机安装位，可直接适配常规航模级舵机的安装尺寸，无需额外做结构改装。螺旋桨单元采用前置拉力设计，安装位置与机翼前缘保持足够安全距离，避免气流扰动对机翼升力效率造成干扰，同时桨叶与起落架轮胎之间预留了足够的安全间隙，防止起降阶段地面碎石被桨叶气流卷起打坏桨叶，或是地面滑行过程中轮胎带起的杂物碰撞螺旋桨。各部件的连接位置均设计了定位止口结构，装配过程中可通过止口快速定位，降低装配误差对整机气动对称性的影响，避免因装配偏差带来的飞行姿态偏移问题。

　　机身主体结构采用轻量化框架设计，内部预留了标准载荷舱空间，可根据不同作业需求搭载航测相机、植保喷洒模块、环境监测传感器等不同作业载荷，载荷舱的安装接口采用通用化设计，可适配多数民用级无人机作业载荷的安装尺寸，减少定制改装的工作量。整体结构重量控制在设计阈值范围内，10kg的最大起飞重量包含机身结构、动力系统、电池与作业载荷的总重量，能够保证在常规动力配置下拥有足够的续航时间冗余，适配多数低空作业的航程需求。设计过程中对各活动部件的运动干涉做了完整校验，起落架收放（若配置收放结构）、舵面偏转、螺旋桨转动过程中均不会与周边结构发生碰撞，各受力部位的结构强度均按照1.5倍最大过载做了加强设计，能够应对常规作业场景下的机动动作与气流冲击，避免结构失效带来的飞行安全问题。
