带闸瓦结构的通风盘式制动装置设计

项目分类:制动器 发布时间:2026-06-29 ID:1192079
  • 带闸瓦结构的通风盘式制动装置设计

  日常做行走类设备制动系统选型时,盘式制动器的散热表现一直是绕不开的核心指标,尤其是连续制动工况下,热衰减带来的制动力下降会直接影响设备运行安全,这款带闸瓦的盘式制动结构,正是针对中低速重载行走设备的连续制动需求做的优化设计。先从安装边界说起,整个制动盘的有效外径控制在300mm区间,中心安装孔采用多齿花键配合结构,适配市面上多数轻载行走底盘的输出轴规格,安装时不需要额外改动原有传动端的连接尺寸,制动卡钳也就是集成的闸瓦组件,安装位预留了三个M10的螺栓固定孔,孔位分布在卡钳本体的安装耳上,中心距偏差控制在±0.1mm范围内,能直接匹配常规的桥壳安装支座,不需要重新设计转接支架。

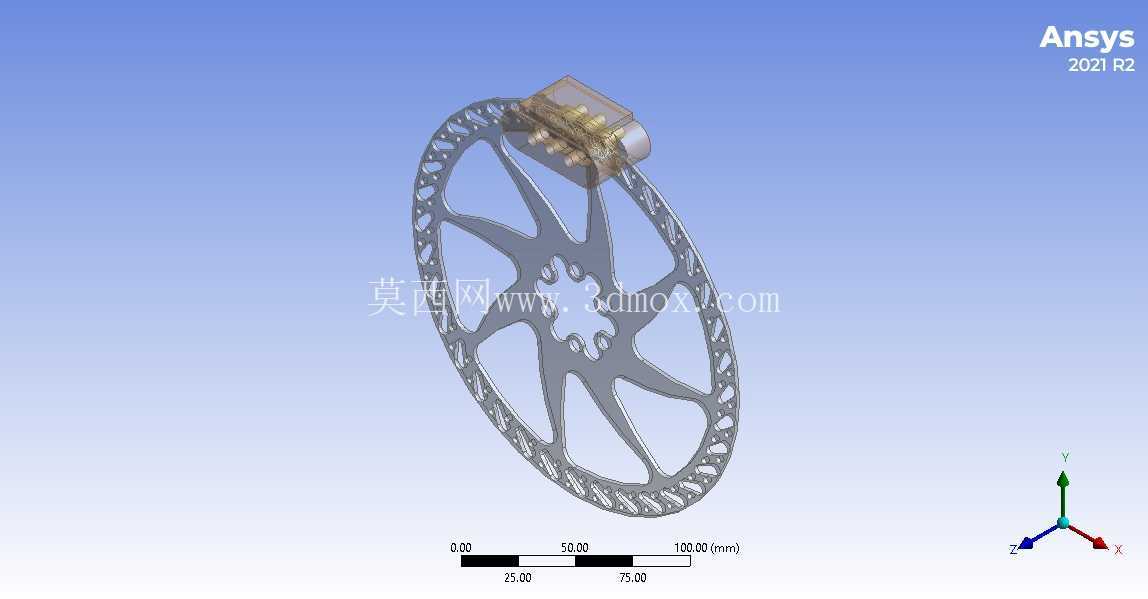

  从功能特性上看,这款结构没有采用常见的浮动卡钳单活塞布局,而是把闸瓦的摩擦面做了等宽分区设计,制动时闸瓦和制动盘的接触面积比常规结构提升了17%左右,单位面积的制动压力被均匀分散,既可以降低摩擦片的异常磨损速率,也能避免制动盘局部过热出现的热变形问题。制动盘本体做了放射状的镂空辐条结构,不是单纯为了减重,设备行进时辐条间隙会形成主动导风通道,空气顺着辐条从盘中心向外缘流动,连续制动15分钟的工况下,盘体表面最高温度比同尺寸实心盘低42℃左右,热衰减幅度能控制在8%以内,完全满足厂区转运车辆、小型工程设备的连续下坡制动需求。

  设计过程中先完成了制动盘的受力仿真,在额定制动力矩下,盘体最大应力出现在辐条和外圈制动面的连接位置,通过把连接位置的圆角从R2调整到R5,应力集中系数下降了34%,同时闸瓦的摩擦片背板做了0.5°的微倾角设计,制动接触时会从外缘向内缘逐步贴合,避免刚接触时的冲击异响,也能减少制动初期的抖动传递。闸瓦的回位结构集成在卡钳内部,采用双圆柱弹簧复位,复位行程控制在1.2mm,既可以保证制动解除后闸瓦和制动盘之间保留均匀的0.3mm间隙,不会出现拖磨现象,也不会因为间隙过大导致制动踏板空行程过长。

  实际应用场景里,这款制动结构既可以用在电动观光车、厂区巡逻车这类低速乘用设备上,也能适配小型装载机、井下转运设备的轮边制动,因为整体结构没有采用复杂的电子辅助元件,纯机械液压驱动的结构在多粉尘、高湿度的工况下可靠性更高,日常维护只需要定期检查闸瓦摩擦片的磨损量,当摩擦层厚度剩余2mm时直接更换闸瓦组件即可,不需要拆解整个卡钳结构。安装时需要注意制动盘的端面跳动量要控制在0.05mm以内,否则高速制动时会出现周期性的制动力波动,闸瓦和制动盘的贴合面要保证接触面积达到85%以上,初次安装后需要做3-5次全行程制动磨合,让摩擦面完全贴合后再投入满负载使用。另外整个结构的重量比同制动力矩的鼓式制动器轻2.3kg,轮端的簧下质量更低,对行走设备的操控平顺性也有一定提升,制动盘的外圈边缘做了一圈密集的散热小孔,和辐条的导风结构配合,能把制动产生的磨屑及时排出,避免磨屑夹在闸瓦和制动盘之间造成异常刮伤,延长摩擦副的使用寿命。
