战机排气系统用环形连接歧管结构

该环形歧管结构应用于喷气式战机排气系统的管路衔接段，承担高温排气流的导流与多管路汇流功能，是排气系统中连接上游排气支管与下游主喷管的核心过渡部件。从实际工况来看，该部件长期处于高温、高流速燃气冲刷的工作环境，同时需要承受发动机工作过程中传递的振动载荷与热胀冷缩带来的形变应力，因此结构设计上优先保证了连接刚性与流道顺滑性的平衡。

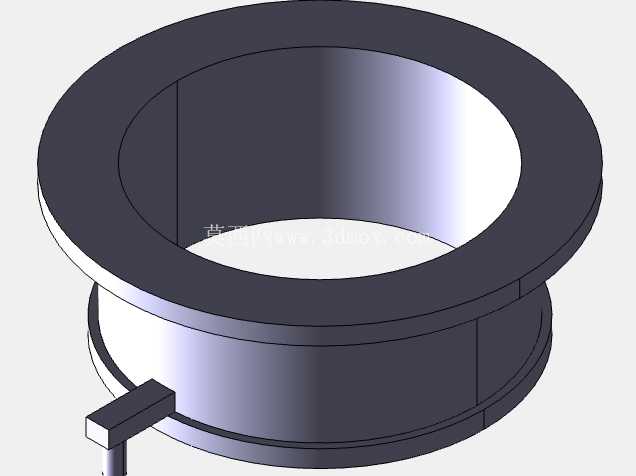

从结构设计思路来看，整体采用带双侧法兰边的筒形主体结构，上端法兰为大直径环形安装面，加工有均布的安装点位，用于和上游排气集气腔的端面贴合密封，法兰厚度经过载荷校核，能够抵消螺栓预紧力带来的局部形变，避免密封面翘曲导致的燃气泄漏。下端筒段直径略小于上端法兰，外侧设置的凸台结构为传感器安装座，用于固定排气温度或压力检测元件，安装座的位置避开了主气流的直接冲刷区域，同时保证检测探头能够伸入流道内部获取准确的工况参数，安装座与筒体的连接部位做了加厚过渡处理，避免振动工况下出现应力集中导致的开裂。

流道内壁采用连续顺滑的圆弧过渡设计，没有突变的台阶或锐角结构，能够减少高温燃气在流道内部的涡流损失，降低排气阻力，同时减少紊流带来的振动噪声。筒体侧壁的分型线位置对应铸造工艺的分模面，设计时预留了足够的加工余量，后续机加工过程中可以完全去除铸造表皮，保证内壁的尺寸精度与表面粗糙度要求，减少燃气中的杂质附着。

安装边界方面，上端法兰的外径尺寸匹配上游集气腔的安装孔位分布，法兰端面的平面度公差控制在密封要求范围内，安装时配合高温密封垫片实现端面密封，螺栓孔的位置度公差满足快速装配的要求，不需要现场修配即可完成对位安装。下端筒段的外径与下游主喷管的卡箍连接尺寸匹配，筒段外壁的环形凸棱为卡箍的定位结构，安装时卡箍卡入凸棱位置即可实现轴向定位，保证连接后的管路同轴度，避免排气流出现偏折导致的推力损失。

从结构强度设计来看，筒体壁厚根据不同区域的温度场与应力场分布做了差异化设计，法兰区域厚度较大，保证连接刚性，筒身主体厚度在满足强度要求的前提下尽可能做薄，降低整体重量，符合航空部件的轻量化设计要求。安装座与筒体的连接部位采用圆弧过渡，减少应力集中系数，在发动机启停带来的冷热交变工况下，能够有效降低热疲劳裂纹的产生概率，提升部件的使用寿命。

实际装配过程中，该部件的安装空间位于发动机舱的上部区域，周围布置有隔热层与周边管路，因此外形轮廓上没有突出的尖角结构，避免安装过程中与周边部件发生干涉，同时外表面的平整结构也方便后续包覆隔热材料，减少高温部件向周边舱内结构的热量辐射。流道的截面变化经过流场仿真验证，在全工况转速范围内都能够保证排气流的均匀性，避免出现局部流速过高导致的内壁冲蚀问题，同时均匀的流场分布也能够提升下游排气温度传感器的检测准确性，为发动机控制系统提供可靠的工况数据。
