法兰连接式手动球阀三维结构设计

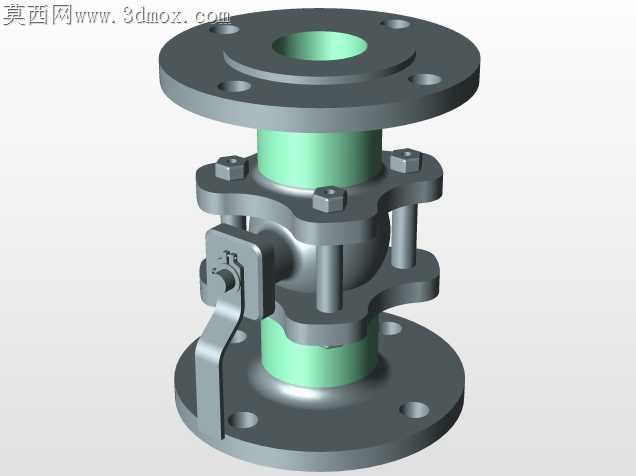

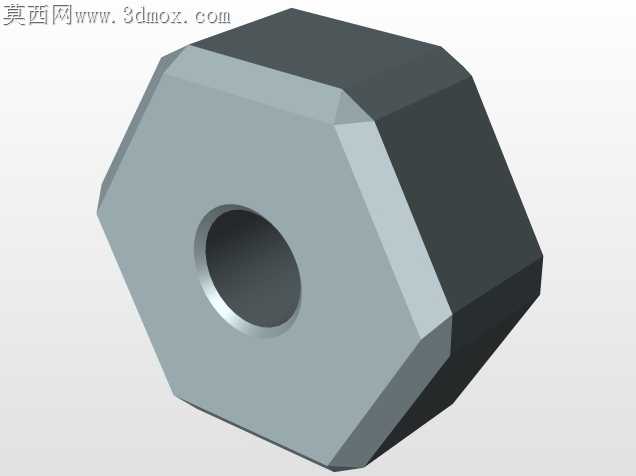

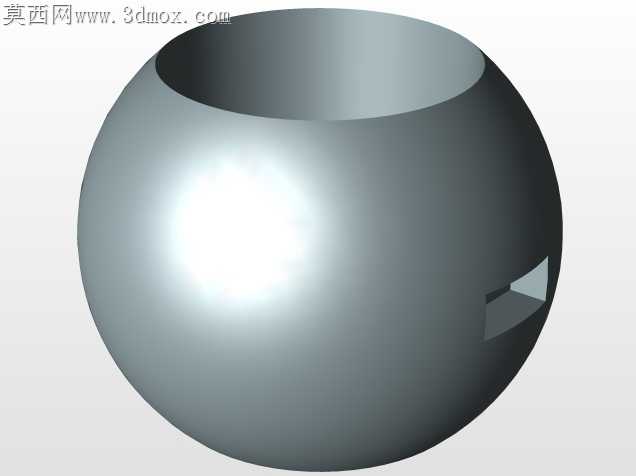

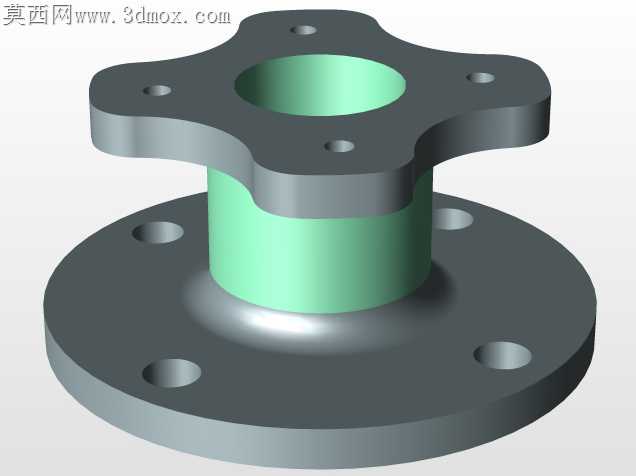

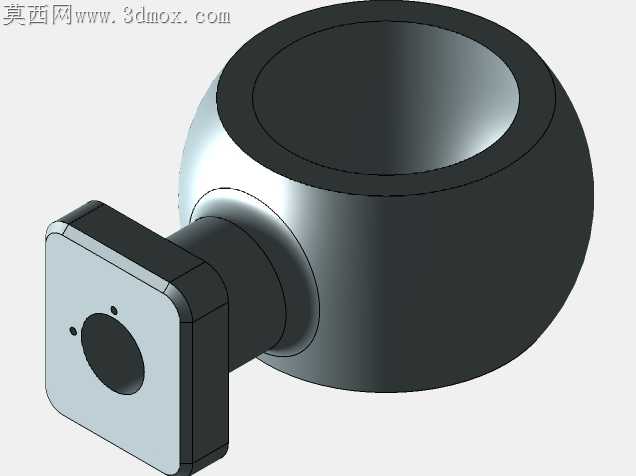

本作品为法兰连接式手动球阀的三维参数化模型，建模过程严格遵循通用法兰球阀的实际结构比例与装配逻辑，采用自底向上的建模思路完成全零件建模与虚拟装配。首先针对核心通流部件球体进行建模，保证球体通孔与管道通径同轴度匹配，球体表面做光滑过渡处理，模拟实际加工后的密封面精度；其次完成上下法兰盘的结构建模，法兰盘上的螺栓孔采用圆周阵列方式排布，严格匹配法兰连接的标准孔位间距，法兰盘与中间连接段的衔接处做圆角过渡处理，避免应力集中的结构设计缺陷。模型的阀体部分采用三片式对夹结构，通过四根对称分布的连接螺柱实现左右阀体与中间密封段的锁紧装配，每处螺柱配套六角螺母结构，建模时还原了螺纹旋合的装配关系，同时在阀体与球体的接触位置预留了密封件的安装空间，还原软密封球阀的密封结构逻辑。手动操作的手柄部分采用杠杆式结构设计，手柄与阀杆的连接位置做扁方定位结构，模拟实际阀门开关时的扭矩传递结构，阀杆与阀体的配合段做轴肩定位结构，保证阀杆转动时的同轴度，避免开关过程中出现卡滞问题。渲染阶段对不同部件赋予差异化材质：法兰、阀体、螺柱、手柄等金属部件赋予哑光铸铁材质，调整金属粗糙度参数还原工业铸件的哑光质感，球体与内部通流段赋予亮面金属材质模拟阀芯的精加工表面，管道内衬部分赋予淡绿色工程塑料材质，清晰区分不同功能的结构部件，同时采用柔和的环境漫反射光源进行渲染，避免金属表面出现过曝的高光区域，清晰展现每一处结构细节。整个模型的装配约束完全还原实际阀门的装配顺序，所有活动部件保留了符合实际运动逻辑的自由度，可直观模拟手柄转动带动球体旋转实现管路通断的工作过程，结构设计充分考虑了法兰球阀的安装场景与工作原理，无结构干涉、比例失调等建模问题，完整展现了法兰式手动球阀的典型结构特征。
