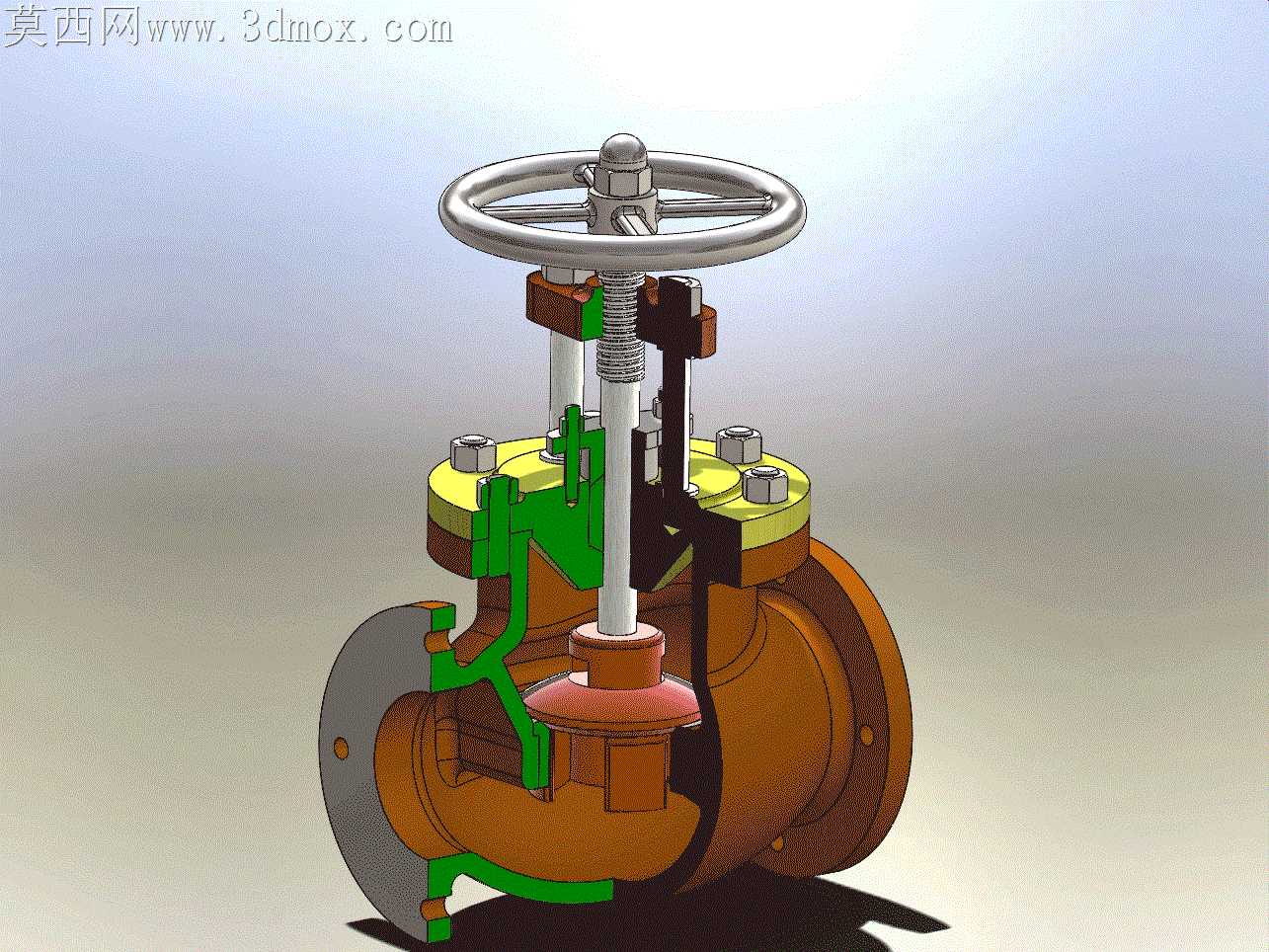

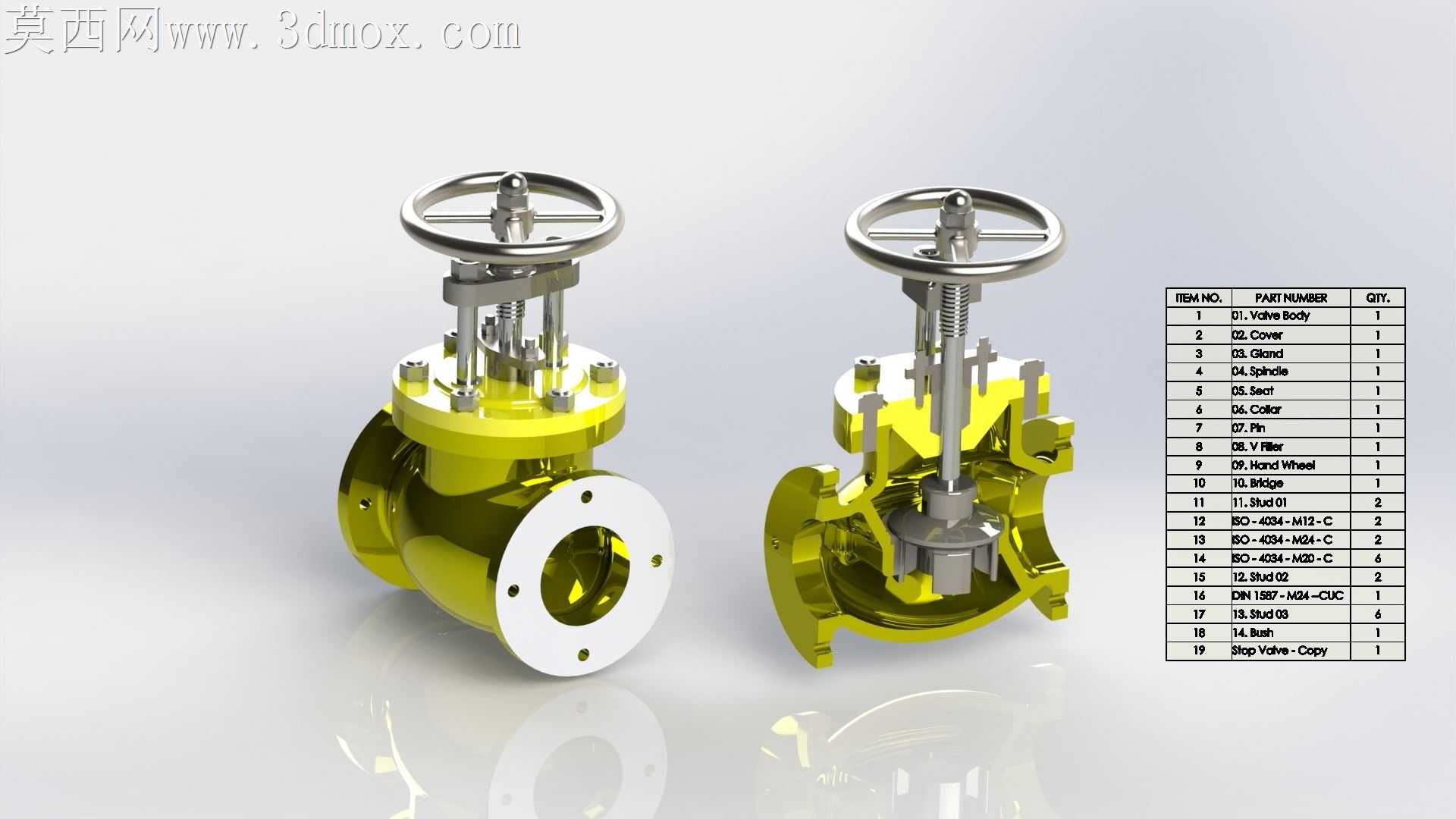

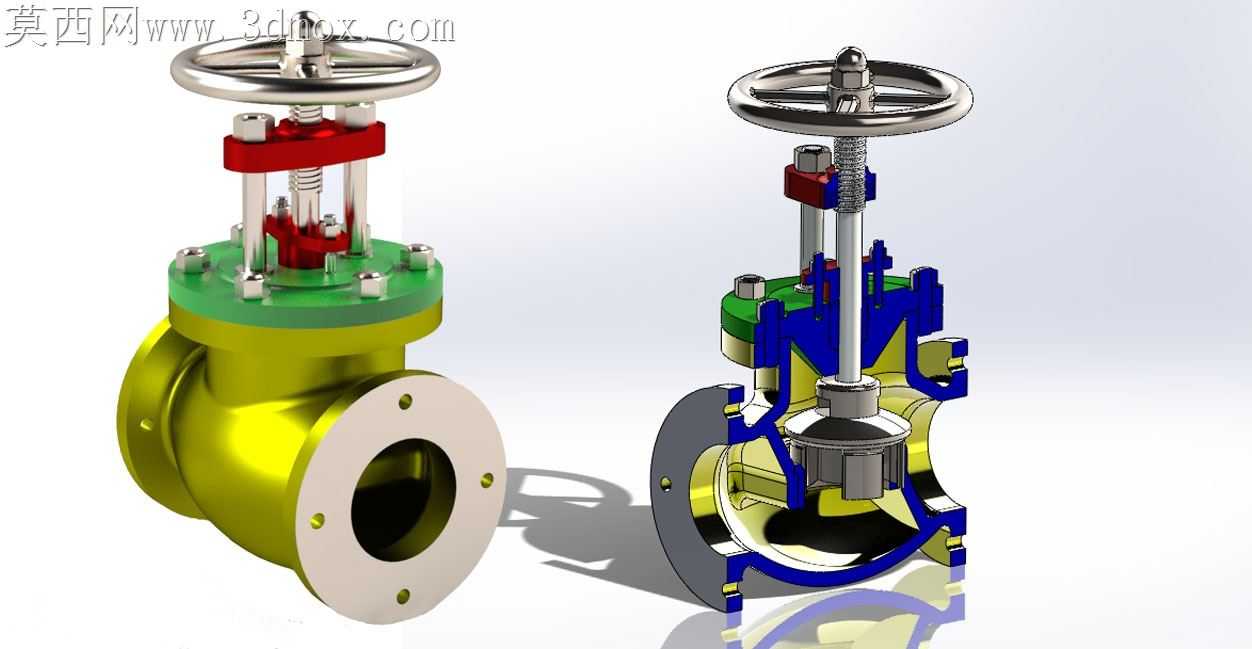

法兰连接手动截止阀剖视结构展示

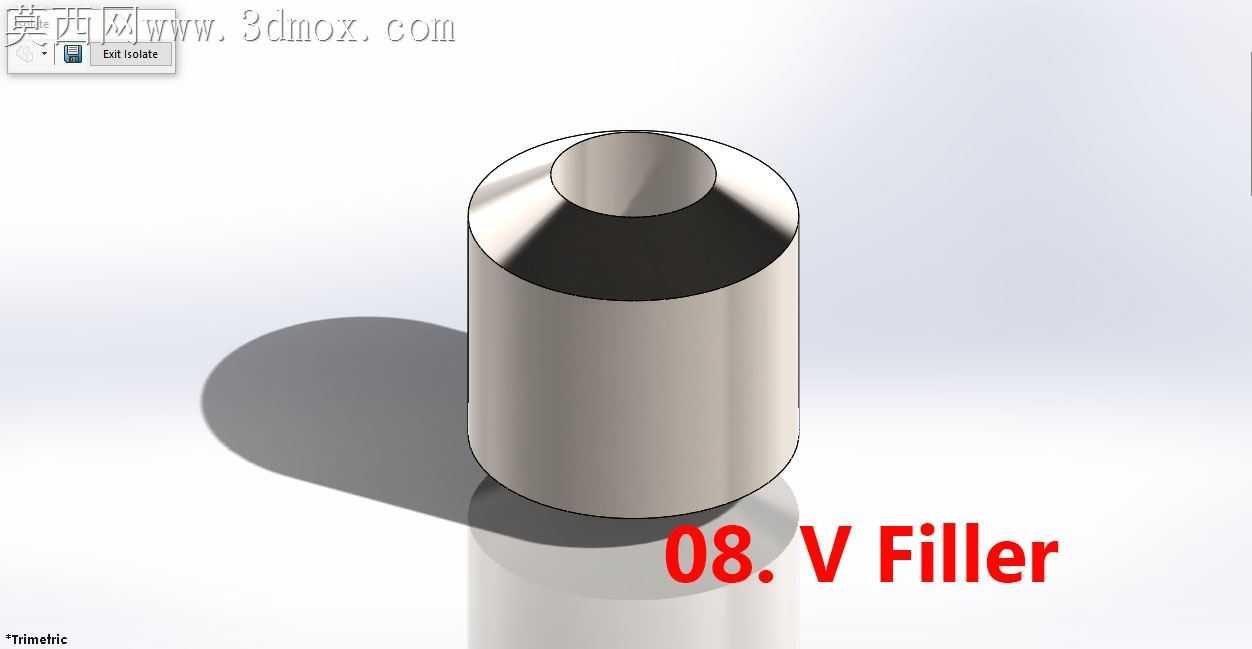

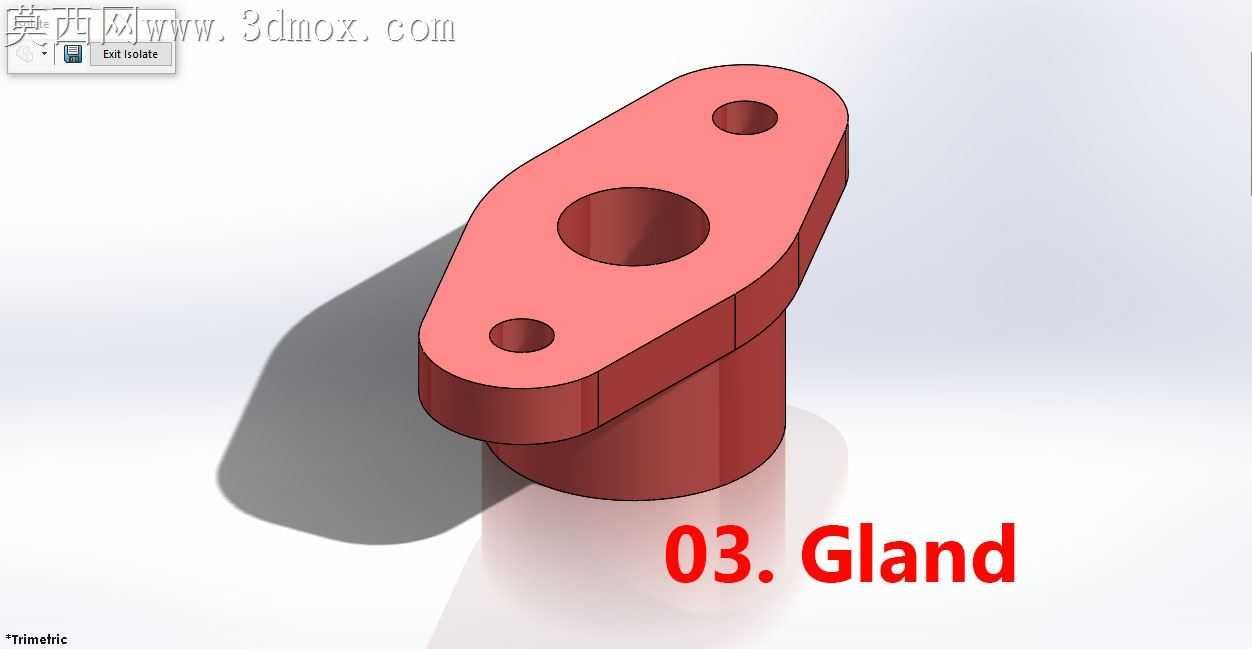

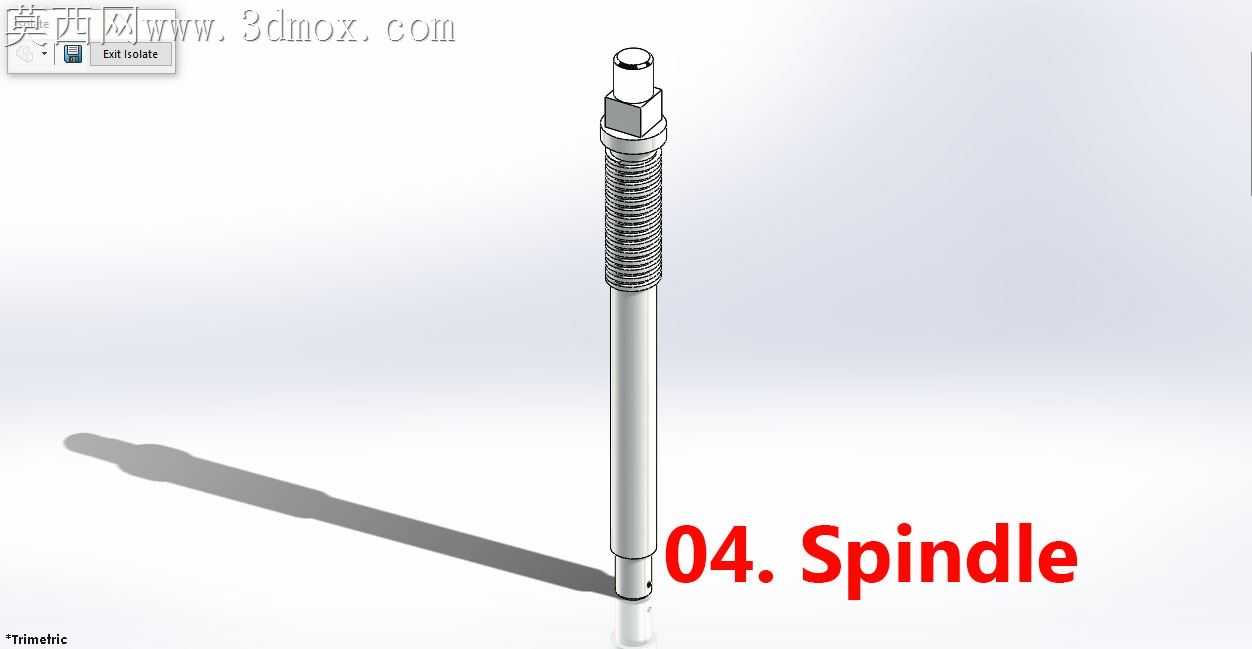

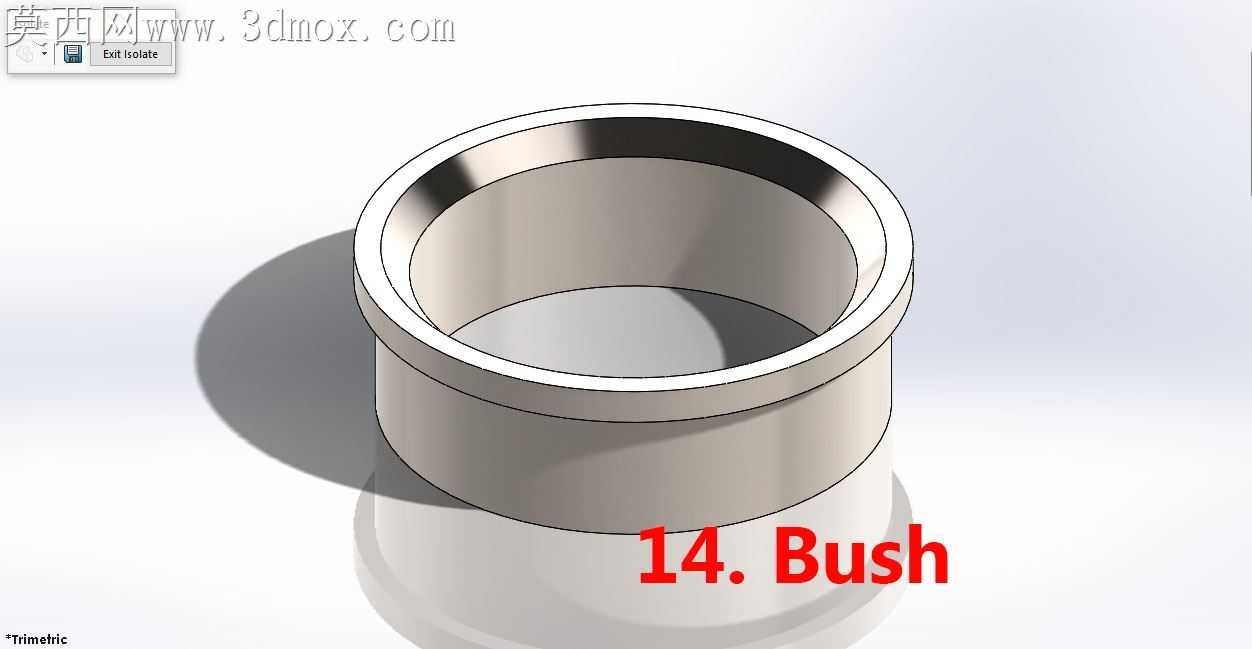

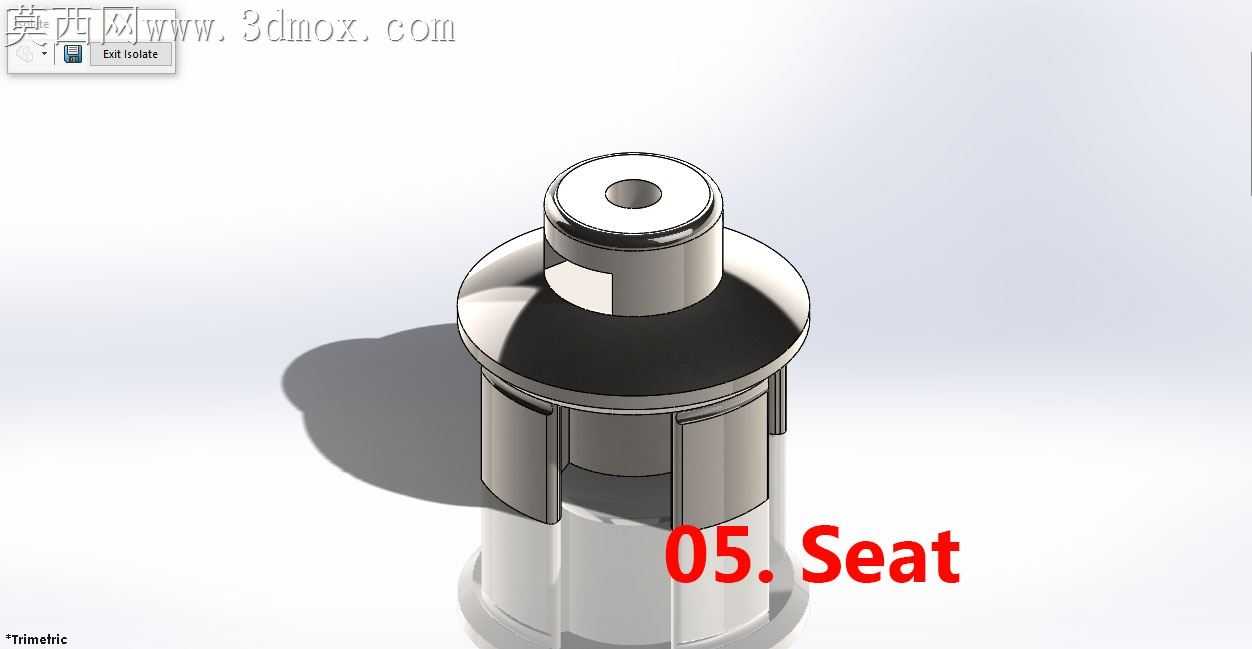

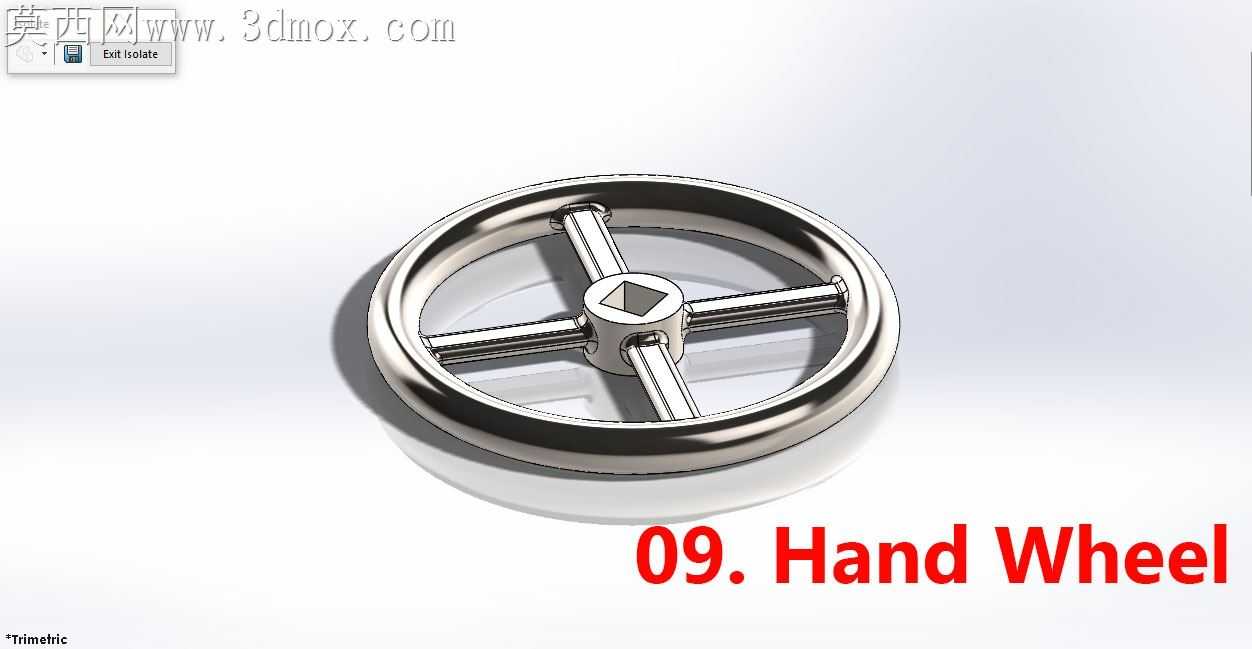

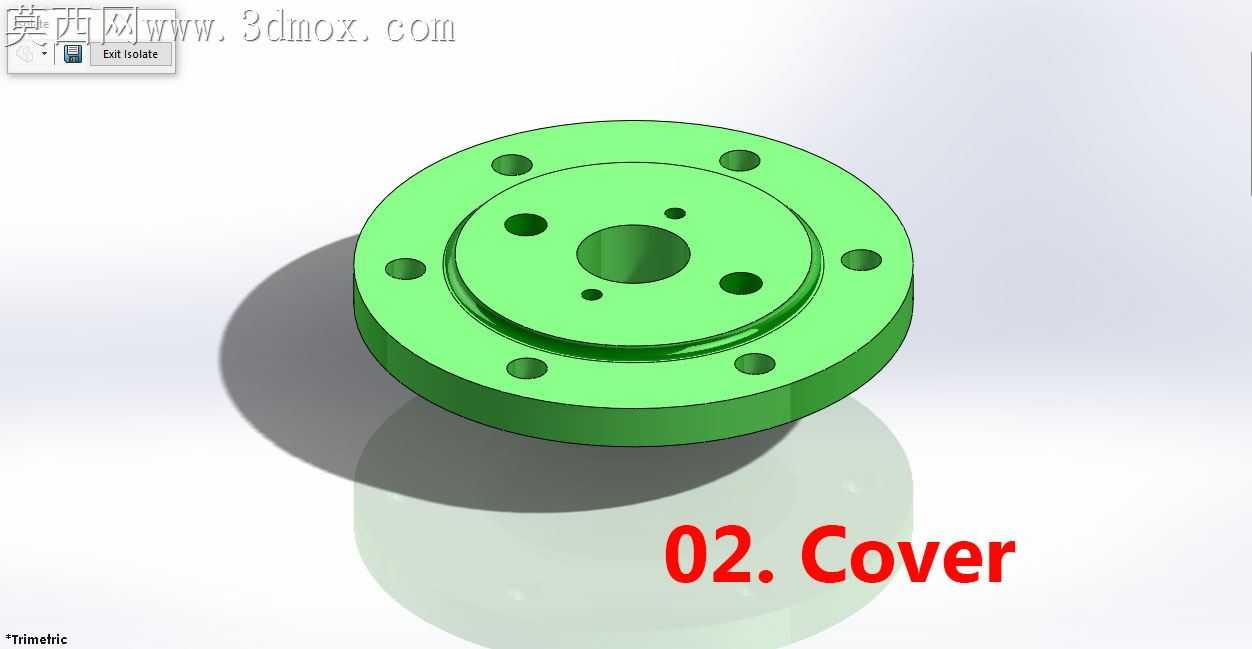

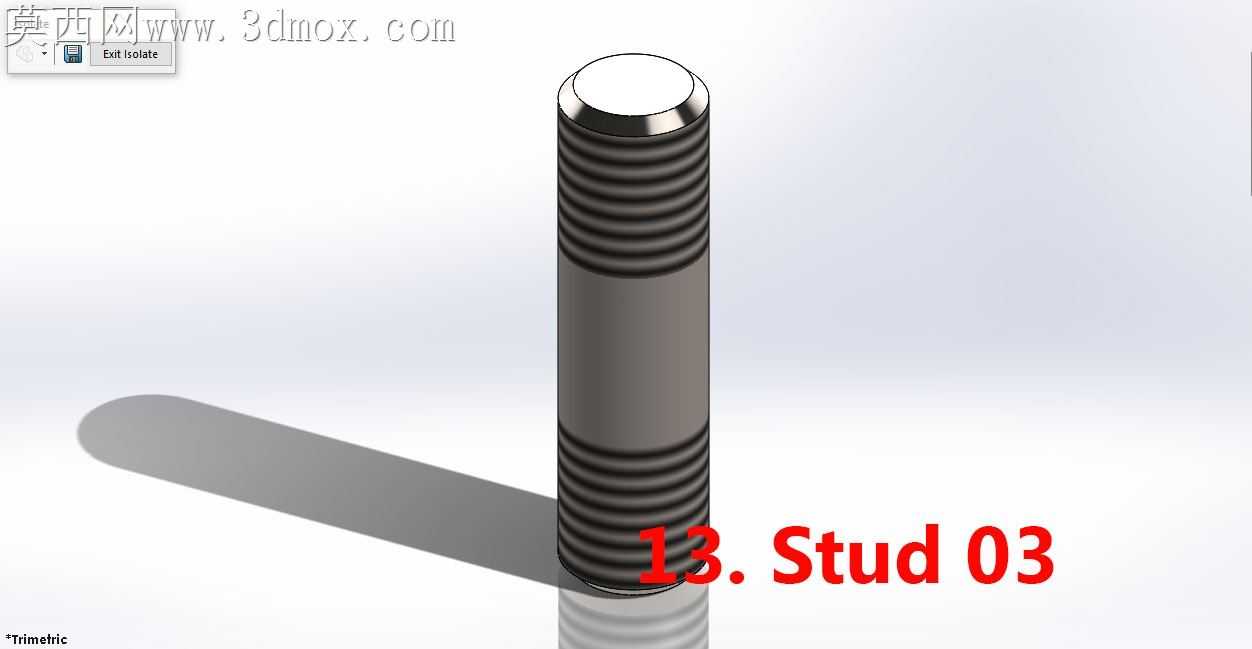

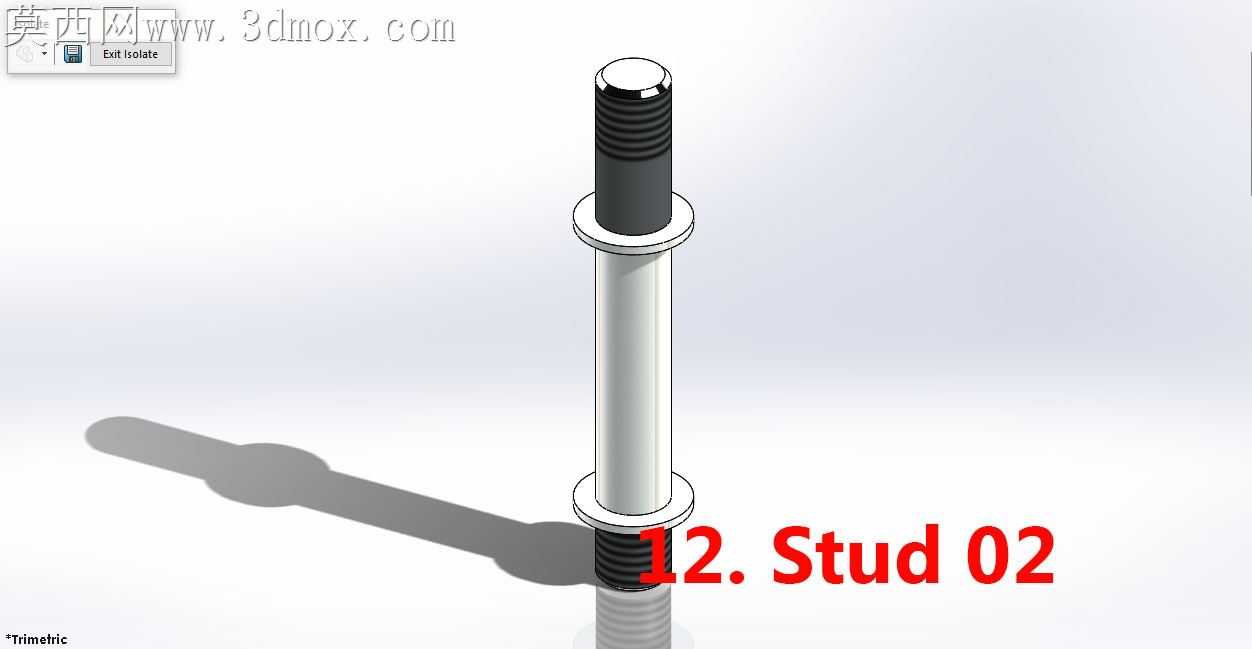

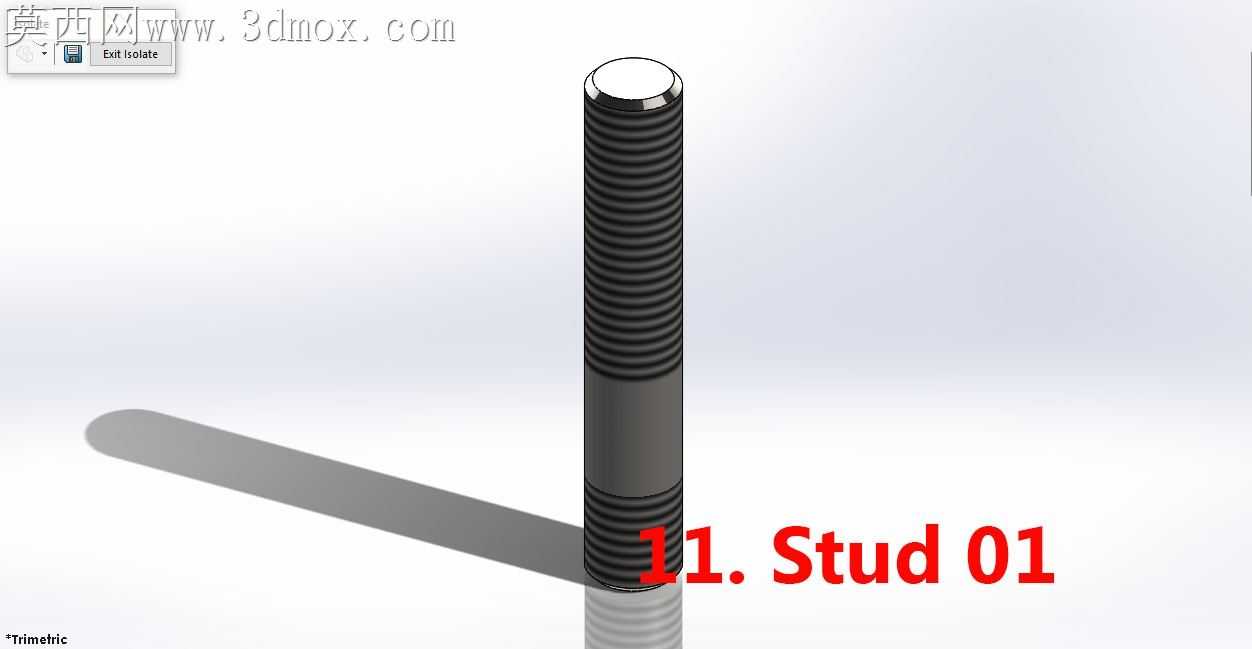

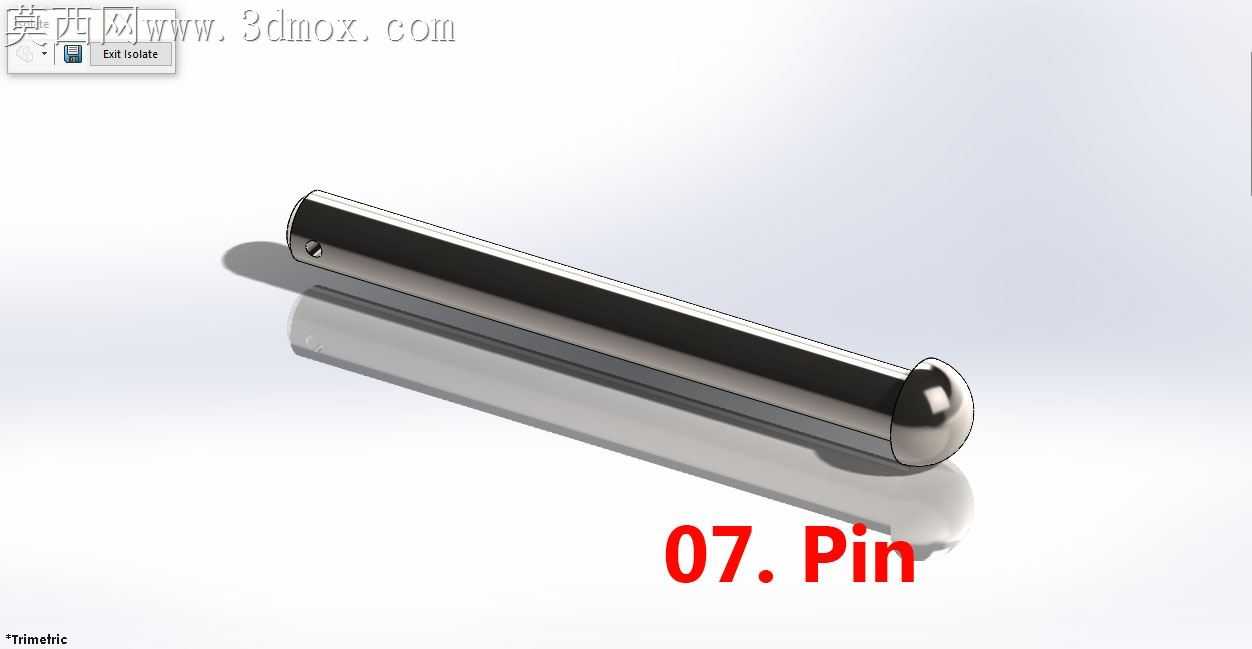

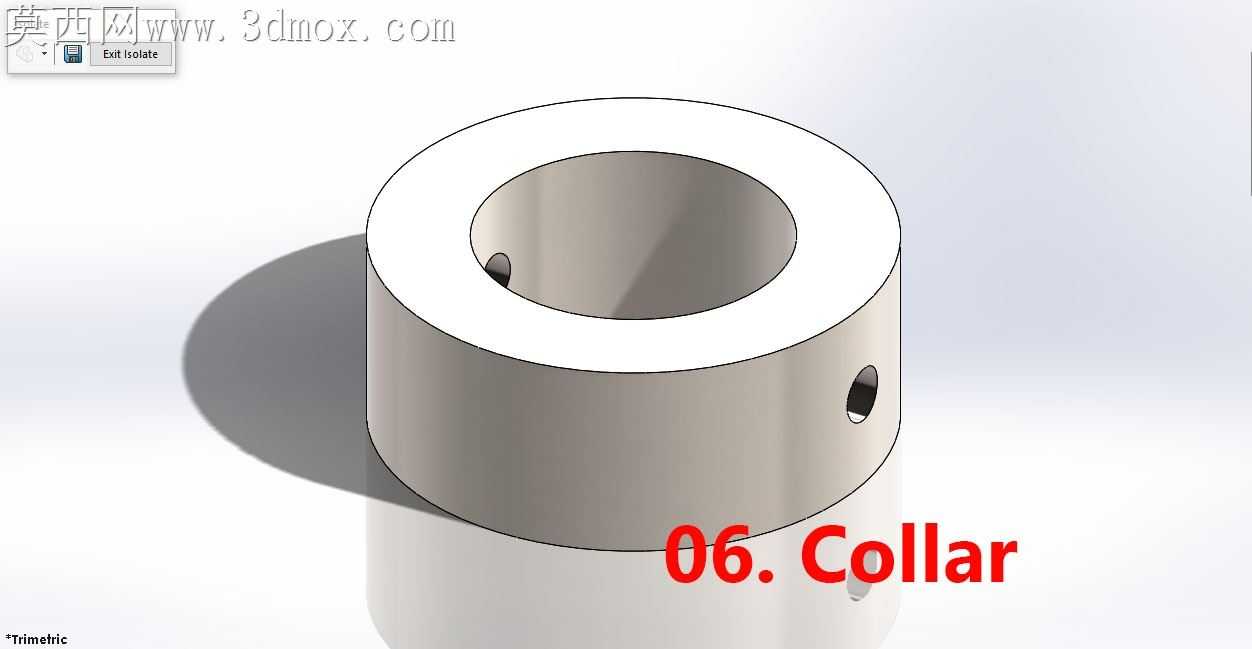

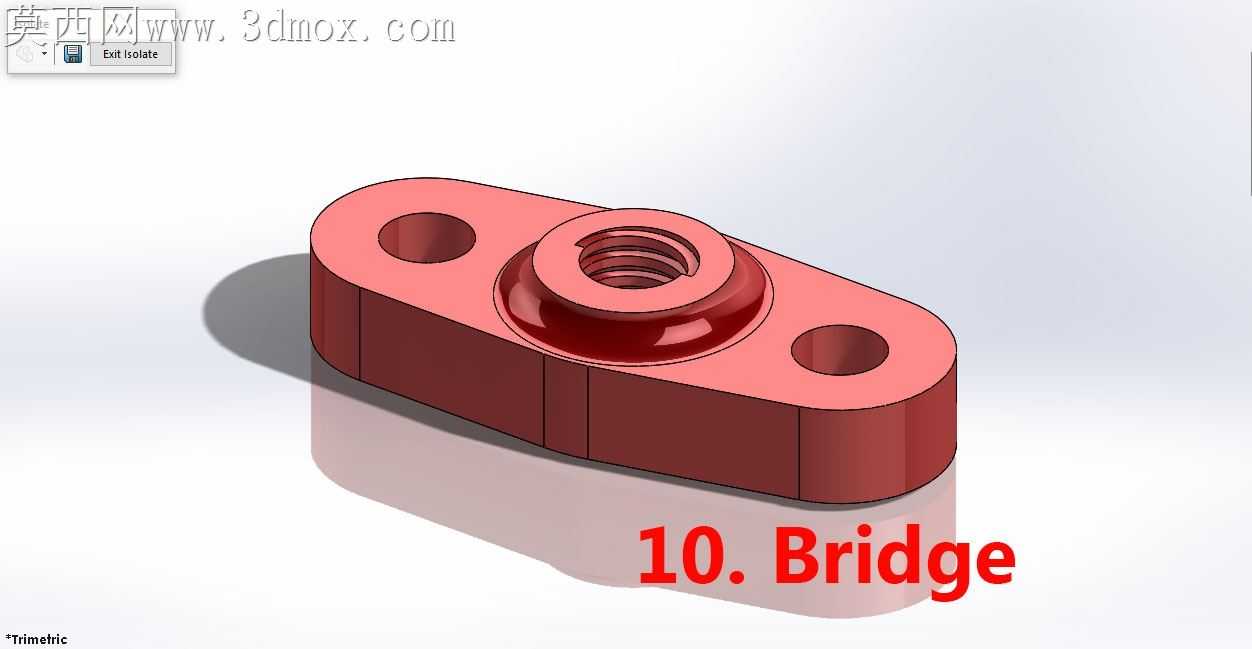

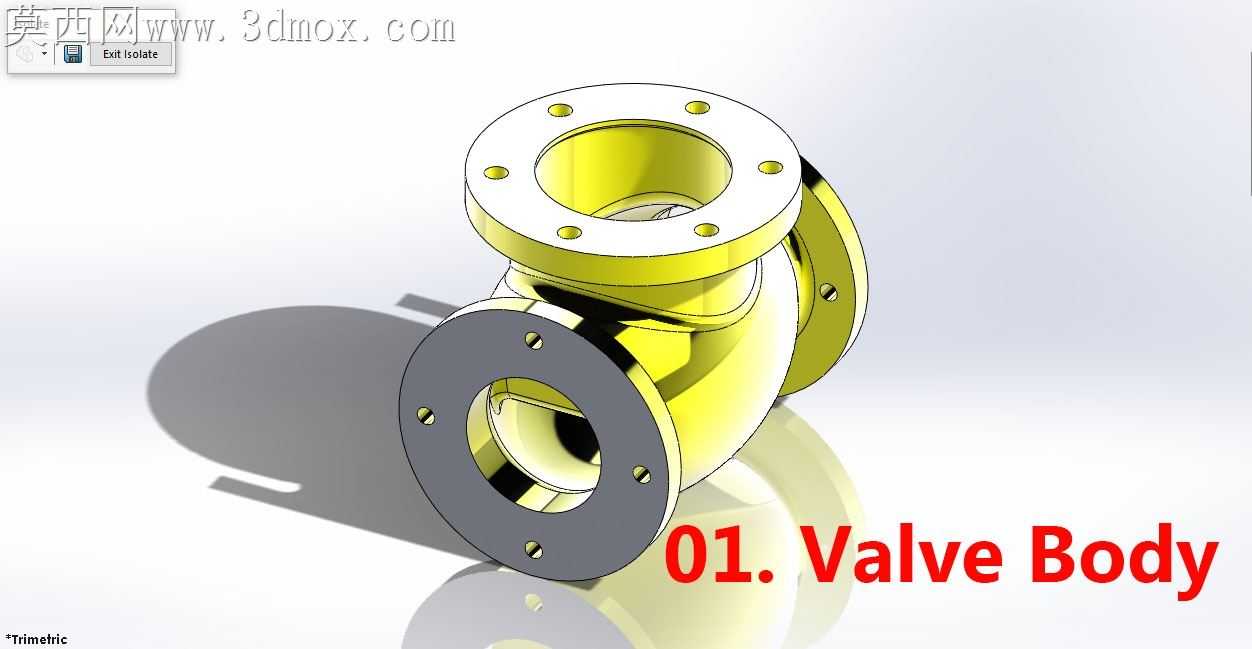

工业管路中手动截止阀的内漏问题，近六成来自装配阶段阀瓣与阀座的同轴度偏差，以及阀杆升降过程的偏磨损耗，这款剖视呈现的截止阀结构，恰好把这些容易被忽略的装配配合细节完整展现出来。阀盖与阀体的法兰连接面没有做整面平接，而是在密封槽外侧预留了0.15mm的凸台止口，装配时不用反复调校对齐，止口嵌入对应凹槽就能自动找准同轴度，避免螺栓紧固时阀盖偏移带动阀杆歪斜，从装配根源上减少阀瓣单侧受力磨损失效的概率。手轮与阀杆的连接采用方榫配合加顶部锁紧螺母的结构，没有用容易滑丝的细牙螺纹直接传力，开关阀门时的扭矩全部通过方榫接触面传递，长期频繁操作也不会出现手轮空转的问题，方榫侧面还预留了微小的间隙公差，不会因为加工时的微小角度误差导致手轮卡滞。中腔的填料密封区域没有采用常规的单组填料压盖，而是在填料上下两端各加了一道聚四氟乙烯挡圈，挡圈的内孔与阀杆的配合公差控制在0.02mm以内，既能挡住高压介质直接冲刷填料，又能避免阀杆升降时把填料带出密封腔，压盖的压紧面做了球面自适应设计，哪怕压盖螺栓紧固时受力不均，球面结构也能自动调整压紧角度，保证填料整个圆周受力均匀，不会出现一侧压得过紧磨坏阀杆、另一侧压得太松出现外漏的情况。阀体内部的流道做了平滑过渡的圆弧处理，没有直角转折的突兀结构，介质流过时的局部阻力比普通铸造成型的直角流道降低近三成，阀瓣的密封面采用锥面与平面结合的设计，关闭时锥面先导向定位，最后平面贴合密封，不会因为管路内的介质压力波动导致阀瓣错位，哪怕是带微小颗粒杂质的介质，锥面导向过程中也能把密封面上的杂质刮除，减少杂质卡涩导致的关闭不严。剖视视角里特意用不同颜色区分了各个运动部件与固定壳体，能清晰看到阀杆升降时的运动轨迹完全处于阀体与阀盖的同轴导向范围内，两个导向衬套分别布置在阀盖上部与中腔位置，跨距比普通单衬套结构大一倍，阀杆伸出手轮的部分即使受到侧向磕碰力，双衬套也能分散受力，不会出现阀杆弯曲变形的问题。连接端的法兰密封面采用突面结构，适配市面上绝大多数标准法兰垫片，不用专门定制特殊密封件，后期现场维护更换配件的成本更低，法兰螺栓孔的位置度公差严格控制在0.1mm以内，现场安装时不用铰孔修正就能顺利穿入螺栓，减少现场安装的工作量。
