道路清障救援平板拖车结构设计

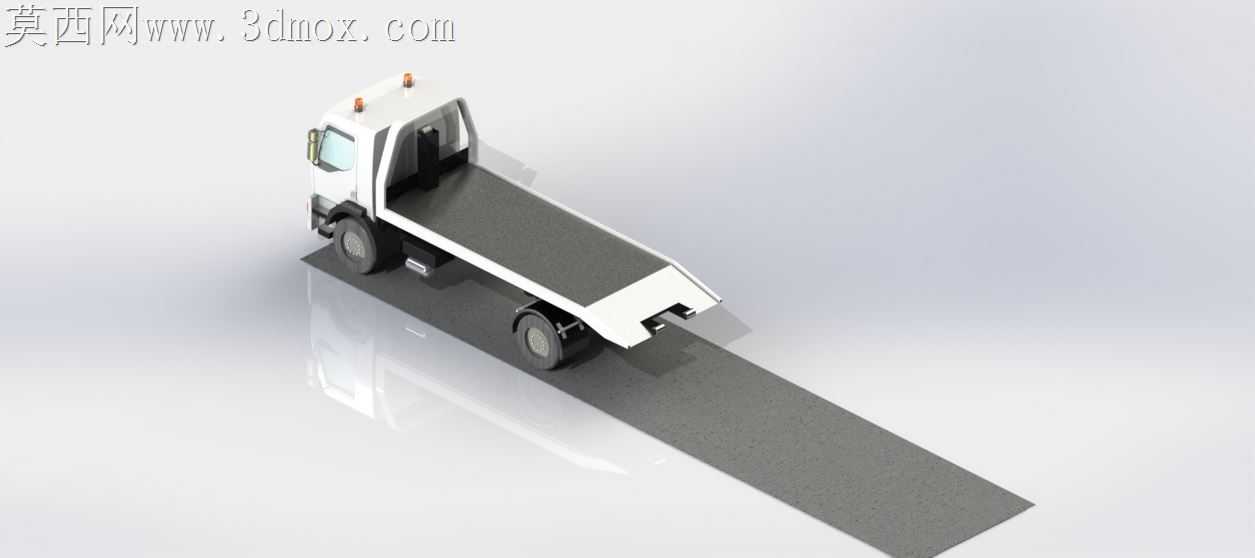

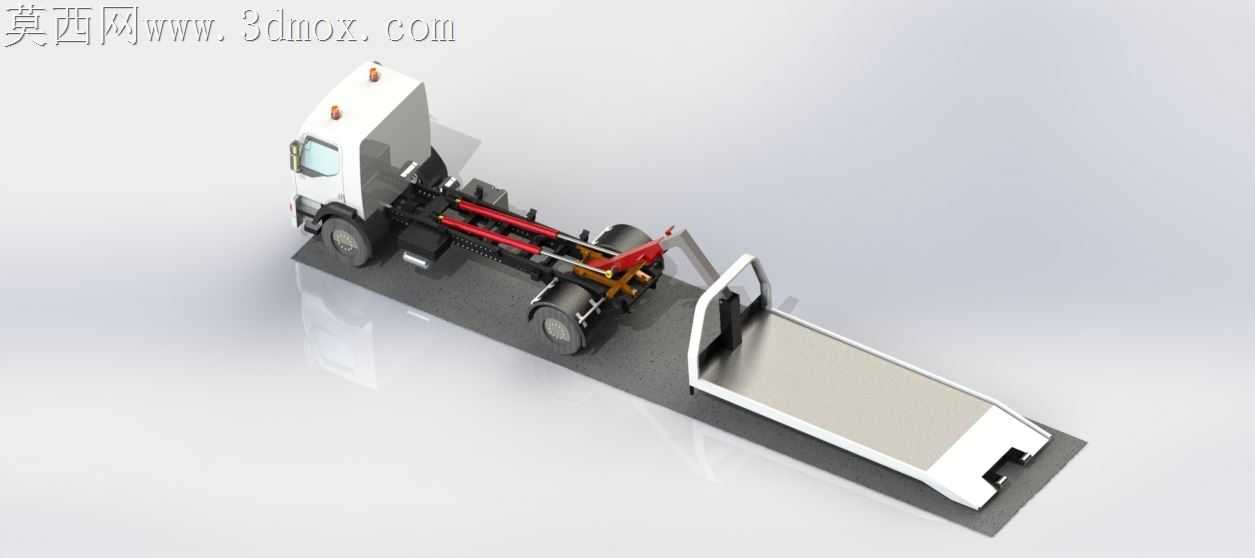

本作品为道路清障救援用平板拖车三维建模成果，采用SolidWorks完成全参数化结构设计，同步完成渲染效果输出，完整还原了清障拖车的整车布局与核心作业机构。建模过程中首先对整车比例进行校准，参考主流中型道路清障车的尺寸参数，搭建驾驶室、底盘车架、平板承载机构、拖拽作业机构四大核心模块的基础骨架，确保各部件装配关系符合实际工程逻辑。材质设置上，驾驶室主体采用哑光白工程塑料搭配深色钢化玻璃材质，还原商用卡车驾驶室的外观质感；底盘车架采用高强度合金钢材质，赋予金属磨砂表面处理效果，清晰呈现底盘的承重结构布局；平板承载面采用防滑花纹钢板材质，边缘设置高强度金属挡边与限位结构，还原真实清障平板的承载特性；核心的拖拽升降机构采用红色防锈漆涂装的液压油缸搭配金属吊钩组件，液压管路采用黑色橡胶材质，精准还原液压作业系统的部件细节。结构设计层面，重点还原了平板拖车的核心作业功能结构：平板部分采用可倾斜滑移设计，通过后部铰接结构与底盘连接，配合两组横向布置的液压升降油缸实现平板的角度调节，满足故障车辆自行驶上平板的作业需求；车架中部设置的拖拽绞盘与吊钩组件，通过红色液压臂与车架连接，可实现伸缩、俯仰角度调节，适配不同吨位故障车辆的拖拽牵引需求；底盘部分完整还原了多轴载重车轮组、悬挂结构与底盘附属部件，车轮采用黑色橡胶轮胎搭配金属轮毂，轮胎表面还原防滑胎纹细节，确保整车模型的结构完整性。渲染阶段采用工作室柔光环境，添加地面反射效果突出整车的金属质感与结构层次，对液压油缸、吊钩等运动部件进行了装配干涉校验，确保各活动部件在作业行程内无结构冲突，整体模型结构严谨，细节还原度高，可用于清障车结构教学、作业原理演示以及相关专用车辆的设计参考。
