卧式25立方工业储液罐体结构设计

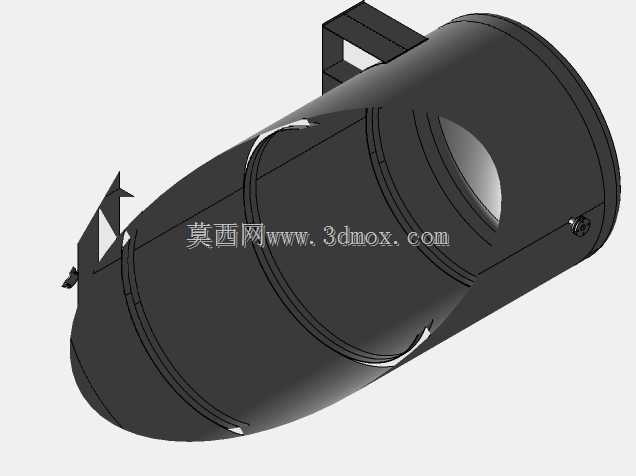

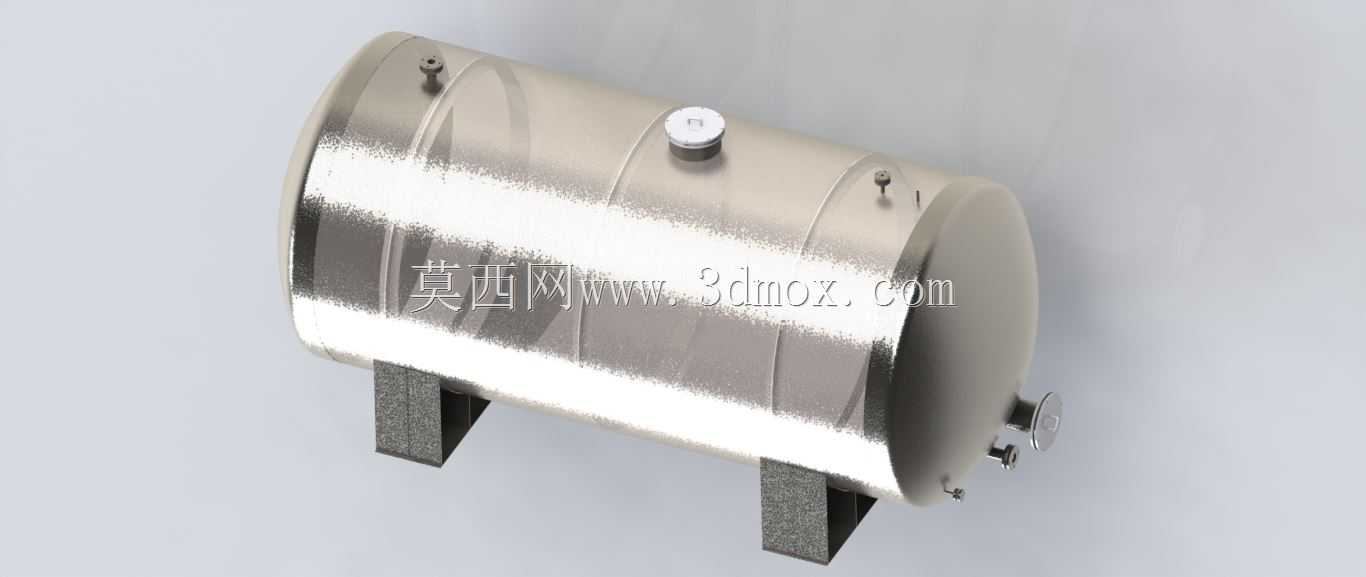

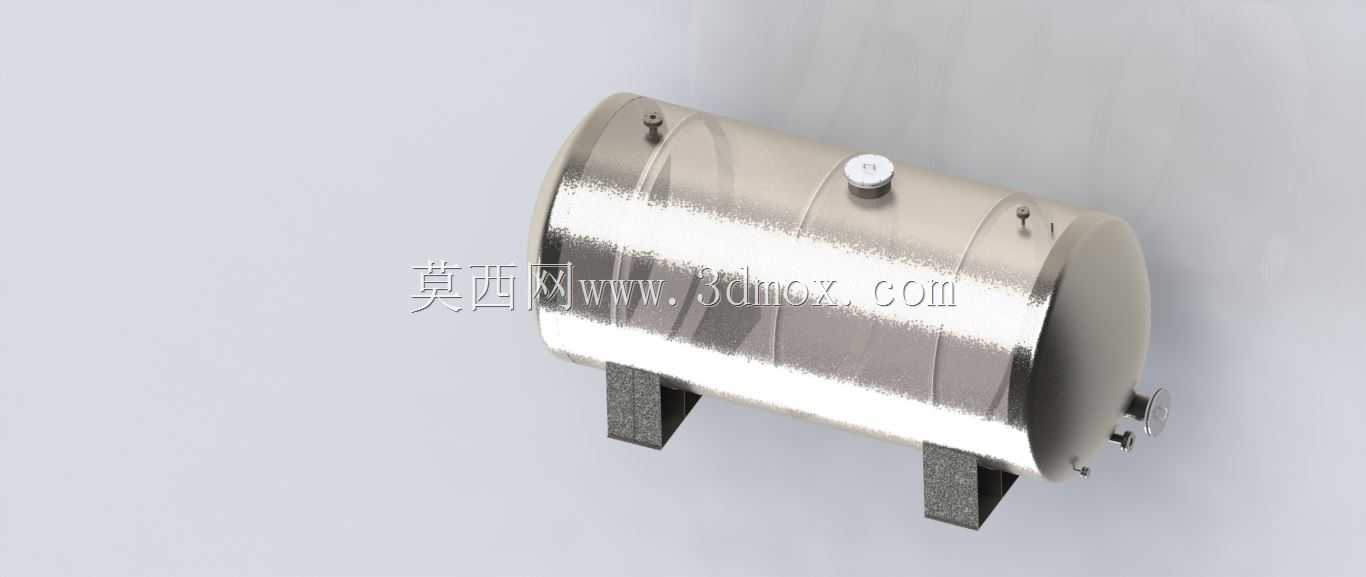

　　在化工原料中转、食品级流体存储、市政供水调蓄、工业废水暂存等场景中，卧式常压储罐是应用占比极高的静态存储类设备，本次呈现的25立方容积卧式罐体结构，完全围绕落地式安装的实际工况完成全细节建模，可直接用于工程布局校核、支墩受力验算、配套管路接口匹配等设计环节。不同于立式储罐对场地竖向空间的要求，该卧式罐体采用双鞍式支腿支撑结构，两支腿沿罐体轴向对称布置，安装时可直接将支腿底板与预埋地脚螺栓配合固定，无需额外搭建高耸支撑框架，对场地承载力的要求更均衡，尤其适合厂区内单层车间旁的露天布置、或是车间内部低位储料工位的布局，能够有效降低物料输送的竖向扬程损耗，配合罐身低位设置的出料接口，可实现重力式排料，减少额外输送泵的配置数量。

　　从设计逻辑来看，罐体主体采用等直径圆筒结构，两端采用标准椭圆封头焊接成型，相比平盖封头可大幅降低罐内带压工况下的焊缝应力集中系数，即使是存储常压流体，椭圆封头的结构刚度也能有效避免罐体抽真空、或是温度变化带来的罐体变形问题。罐顶设置的两个接口分别承担不同功能：居中位置的大口径接口为人孔兼检修口，日常运维时人员可通过该接口进入罐内完成清洁、焊缝探伤、防腐层修补等作业，人孔盖采用快开式压把结构，无需完全拆卸螺栓即可开启，大幅降低运维操作强度；靠近封头位置的小口径接口为呼吸阀安装位，可平衡罐内外气压，避免进料时罐内正压超压、出料时罐内负压吸瘪罐体的风险。罐身侧下方设置的进出料组合接口，采用不同通径的法兰连接结构，大口径接口为主进料口，

　　可与厂区工艺管道快速对接，小口径接口为排污口，位于罐体轴向最低位置，检修排空时可将罐内残留积液、沉积杂质完全排出，无清理死角。建模过程中严格遵循卧式储罐的工程设计规范，筒体的壁厚取值、封头的曲率半径、支腿的间距与伸出长度均经过受力校核：两支腿的间距设置为筒体总长度的0.6倍，可避免罐体满液时中部产生过大挠度，支腿采用型钢焊接结构，与罐身接触位置加装弧形垫板，增大接触面积的同时避免支腿与罐壁直接焊接造成的局部应力集中，垫板与罐壁采用连续角焊缝连接，焊缝高度匹配罐体壁厚的受力要求。安装边界方面，该罐体的总长度、直径与支腿高度均按照常规工业厂区的通道要求设置，支腿底板的螺栓孔间距匹配标准预埋地脚的尺寸，

　　安装时罐体中心距地面的预留高度可满足底部排污管路、阀门的安装操作空间，罐顶接口距操作平台的高度也符合人工操作的安全距离要求，无需额外增设过高的操作梯台。在配套部件的细节处理上，罐身所有外接接口的法兰均采用标准凸面法兰结构，密封面尺寸匹配通用化工管道的法兰标准，可直接与对应通径的阀门、管道配对安装，无需二次加工法兰面；支腿底部的底板预留了足够的接地螺栓安装位，可满足易燃易爆介质存储时的静电接地要求，避免静电积聚带来的安全隐患。不同于简化建模的罐体模型，该结构完整还原了实际加工中的所有焊接附件、接口补强结构：所有开孔位置均加装了补强圈，抵消开孔造成的罐体强度削弱，补强圈的尺寸按照开孔直径的对应规范取值，与罐壁、接口管采用满焊连接；罐体外表面的焊缝位置均做了结构示意，可直接用于后续的焊接工艺卡编制、防腐施工的焊缝预处理参考。对于从事化工工艺布局、环保设备集成、厂区公用工程设计的工程师而言，该模型可直接导入厂区布局装配体中，完成管路走向规划、操作空间校核、支墩基础受力计算等工作，无需从零开始绘制罐体轮廓，大幅提升前期方案设计的效率；模型的结构细节也完全匹配实际加工要求，可作为生产下料、部件预制的参考依据，避免设计与加工环节的尺寸偏差。
