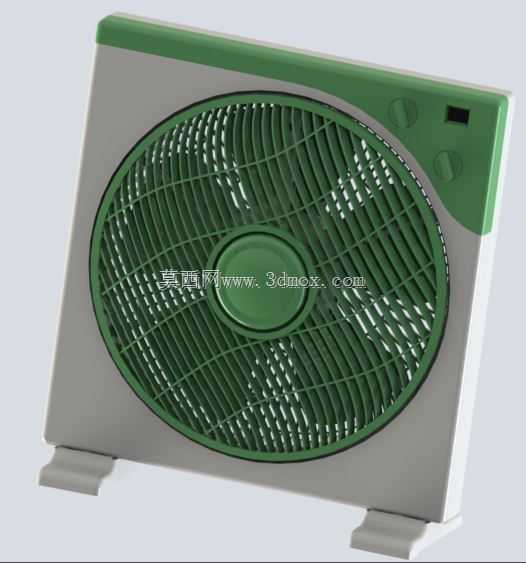

家用台式转页扇整机结构爆炸视图

　　日常做家电结构设计时，这类转页扇的结构拆解是新人入门练手的典型项目，毕竟它覆盖了塑料件卡扣配合、旋转机构限位、风叶动平衡预留、防护网安全间隙等多个常用结构设计点，完全吃透这套结构，再做其他小型送风类家电的结构设计就能少走很多弯路。从实际应用场景来看，这类转页扇多用于家庭卧室、办公室工位、小型商铺前台等近距离送风场景，相比普通落地扇，它的送风范围更柔和，转页导风结构能把硬风打散成多方向的柔风，避免直吹人体带来的不适感，同时整机厚度更薄，不管是桌面放置还是壁挂安装都能适配，不会占用过多空间。

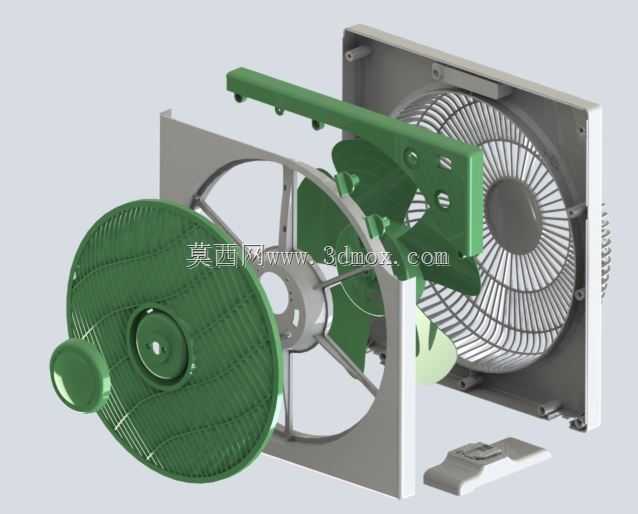

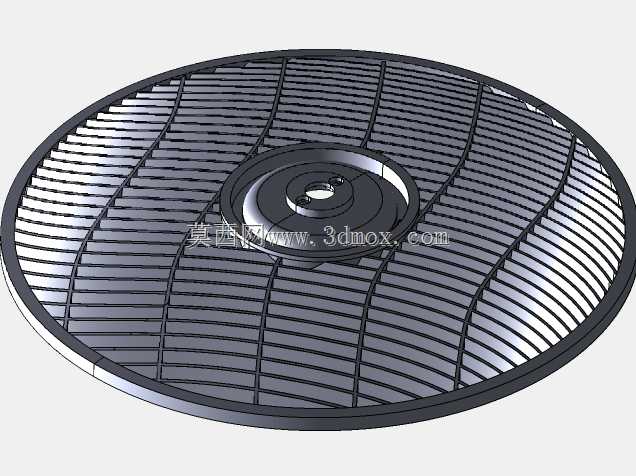

　　从结构拆分的逻辑来看，这套模型把整机拆成了前网罩、转页导风组件、风叶、电机固定支架、后网罩、机身壳体、底座调节组件几个独立模块，每个模块的配合边界都做了清晰的呈现。先看安装边界的设计，后网罩和机身壳体的配合采用了周向均布的卡扣加定位柱结构，不需要额外打螺丝就能实现预固定，最后只需要在底部隐藏位置打2颗自攻螺丝就能完成锁紧，既减少了装配工序，也能保证网罩的连接强度，避免长期使用后出现网罩松动的问题。前网罩和转页组件的配合预留了0.8mm的转动间隙，转页的驱动是通过电机输出轴末端的偏心小连杆带动转页做360度缓慢旋转，这个偏心距的设计经过反复校核，既保证转页转动时不会出现卡滞，也不会因为间隙过大产生转动异响。

　　风叶部分的设计重点在动平衡预留，模型里风叶的每个叶片根部都做了加厚的配重凸台，实际生产时可以通过削切凸台的方式调整动平衡，不需要额外增加配重块，能有效降低生产物料成本。风叶和电机轴的配合采用了D型轴孔加弹性卡簧的固定方式，D型轴能传递足够的扭矩避免风叶打滑，弹性卡簧则能限制风叶的轴向窜动，保证长期运转时风叶不会出现轴向位移蹭到网罩。电机固定支架采用了四点减震安装结构，支架和后壳体之间预留了橡胶减震垫的安装位，能把电机运转时产生的震动通过减震垫缓冲掉，避免震动传递到壳体产生共振噪音，这也是这类风扇噪音控制的核心结构点。

　　机身底座的调节结构设计了15度到45度的俯仰调节角度，调节转轴处采用了阻尼垫片结构，用户调整俯仰角度后能自动保持位置，不需要额外的锁紧旋钮，操作更简便。底座和桌面接触的位置预留了防滑橡胶垫的安装槽，能增加整机和放置面的摩擦力，避免风扇运转时出现移位。从外形尺寸的设计边界来看，整机装配完成后的厚度控制在120mm以内，风叶直径做到250mm，这个尺寸配比刚好能覆盖1.5米范围内的送风区域，适配桌面使用的空间需求，同时整机重量控制在1.8kg左右，用户移动摆放时也不会觉得费力。

　　做这类结构设计时还要重点考虑安全间隙，风叶和前后网罩的径向间隙预留了12mm，轴向间隙预留了8mm，就算网罩受到轻微外力挤压变形，也不会碰到运转的风叶，符合家电安全规范的要求。所有塑料件的拔模角度都做了1度到1.5度的预留，壳体壁厚控制在2.5mm，加强筋的厚度做到1.2mm，避免注塑生产时出现缩痕、缺胶等问题。转页的导风叶片角度做了30度的倾斜设计，能把风叶吹出的直向气流打散成多方向的散射气流，送风更均匀柔和，同时转页的转速控制在每分钟5转左右，不会因为转速太快让用户产生视觉眩晕感。

　　实际建模过程中，这类爆炸视图的装配约束要特别注意每个拆分零件的偏移方向，要沿着装配的反方向做等比例偏移，保证每个零件的装配关系能被清晰看到，不会出现零件互相遮挡的问题，方便结构工程师查看每个配合面的结构形式，也能给装配工艺人员做装配工序指导提供直观的参考。另外，所有卡扣的配合量都控制在0.5mm，既能保证卡扣连接的紧固性，也不会因为配合量太大导致装配时需要过大的按压力，提升装配效率的同时也能减少卡扣断裂的不良率。
