DA170型内燃机活塞结构设计方案

在中小排量通用内燃机、小型园林机械、便携动力设备的动力输出结构中，活塞是直接承接燃烧爆发力、完成能量转换的核心往复构件，DA170型活塞的设计完全围绕高转速工况下的可靠性、热负荷承载能力、往复运动精度三个核心需求展开，适配单缸风冷或小排量水冷内燃机的装配边界。从实际应用场景来看，这类活塞广泛配套在170排量级的通用汽油机、小型植保机械动力、便携发电机组、迷你摩托动力单元上，工作过程中需要直接承受燃烧室点火后瞬间产生的高温高压燃气冲击，同时在气缸内做高频往复直线运动，将燃气压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，整个工作循环中活塞的顶面直接接触2000℃以上的瞬时燃烧温度，裙部则需要和气缸壁保持稳定的配合间隙，既要保证往复运动的导向精度，又要形成可靠的密封边界，避免燃气下窜和机油上窜。

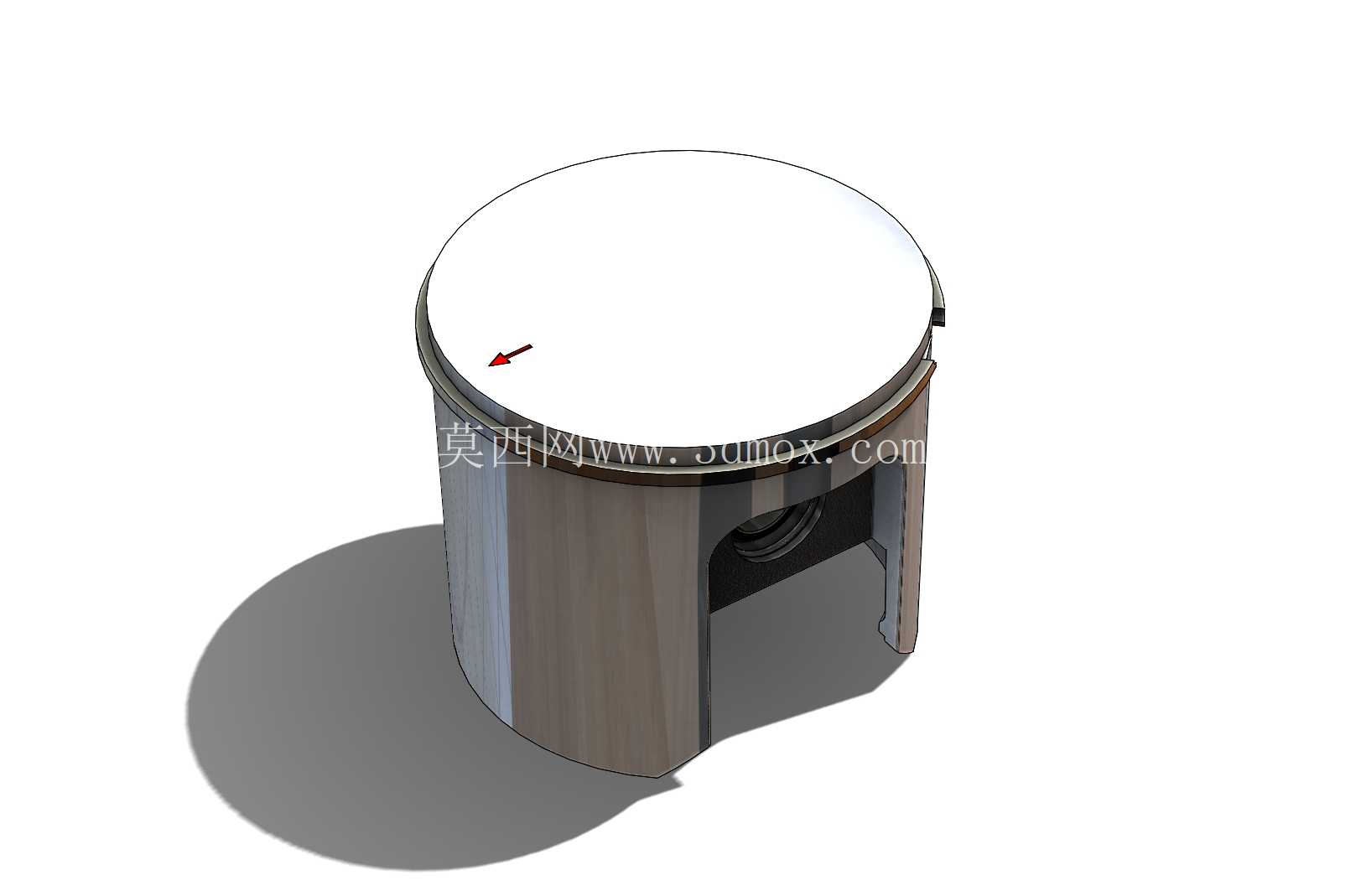

在结构设计思路上，这款活塞采用了典型的铝合金高压铸造基体，顶面为平面设计，没有设置复杂的燃烧室凹坑，适配侧置气门或简单屋脊型燃烧室的缸头结构，顶面边缘做了微小的倒角处理，避免活塞运行到上止点时和缸头密封垫、气门开启轨迹发生干涉，顶面的箭头标记为装配方向标识，安装时需要指向排气侧，保证活塞环开口位置、活塞销卡环的位置和缸体的进排气侧、活塞冷却喷嘴位置精准对应。活塞头部设置了三道环槽，最上方两道为气环槽，分别适配矩形气环和扭曲气环，负责密封燃烧室的高压燃气，最下方一道为油环槽，槽内加工有均匀分布的回油孔，油环刮下的气缸壁多余机油可以通过这些回油孔流回曲轴箱，避免机油进入燃烧室参与燃烧造成积碳。环槽的加工精度直接影响发动机的机油消耗和漏气量，设计时环槽的侧面粗糙度、平面度都有严格公差要求，避免活塞环在槽内出现卡滞、偏磨的问题。

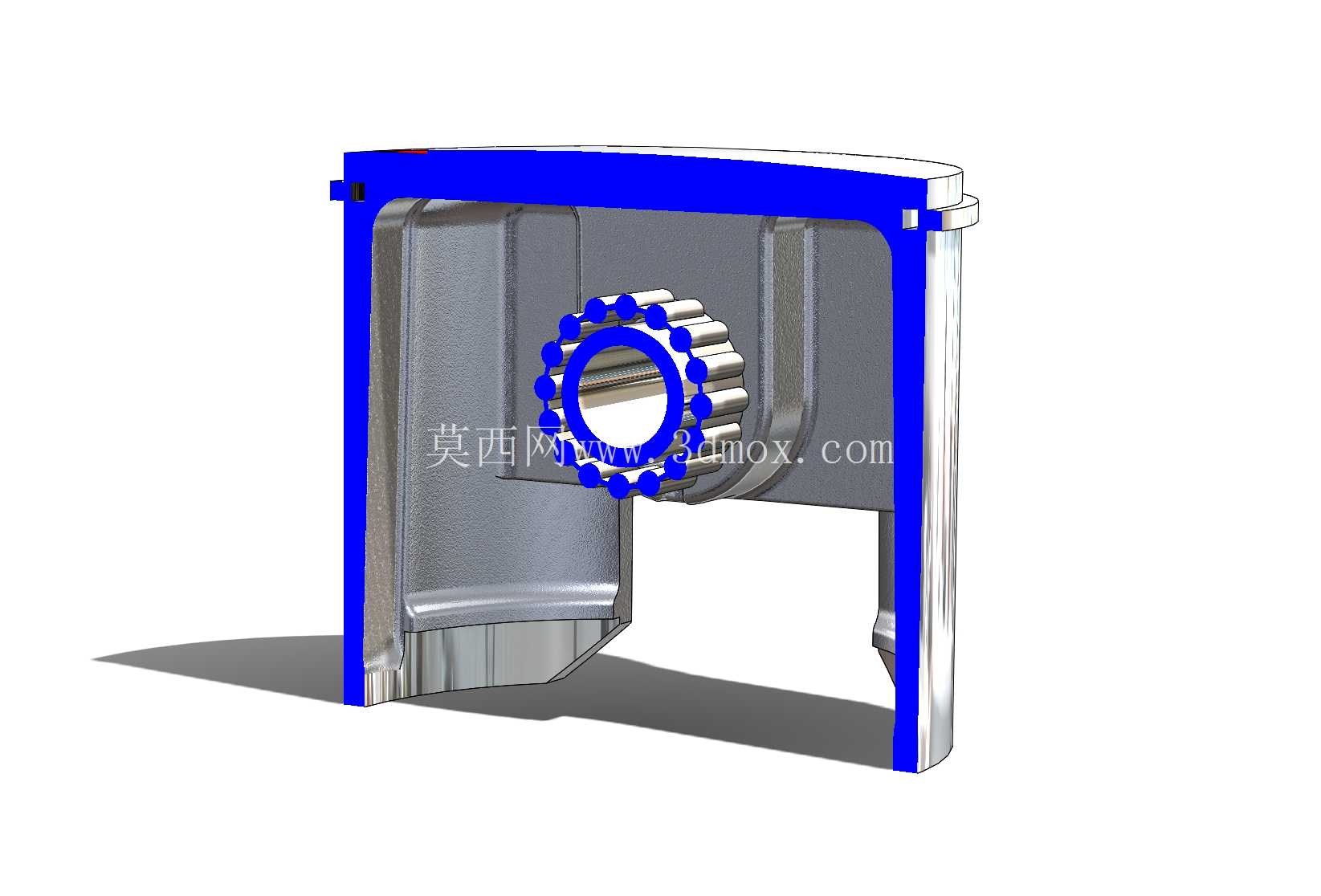

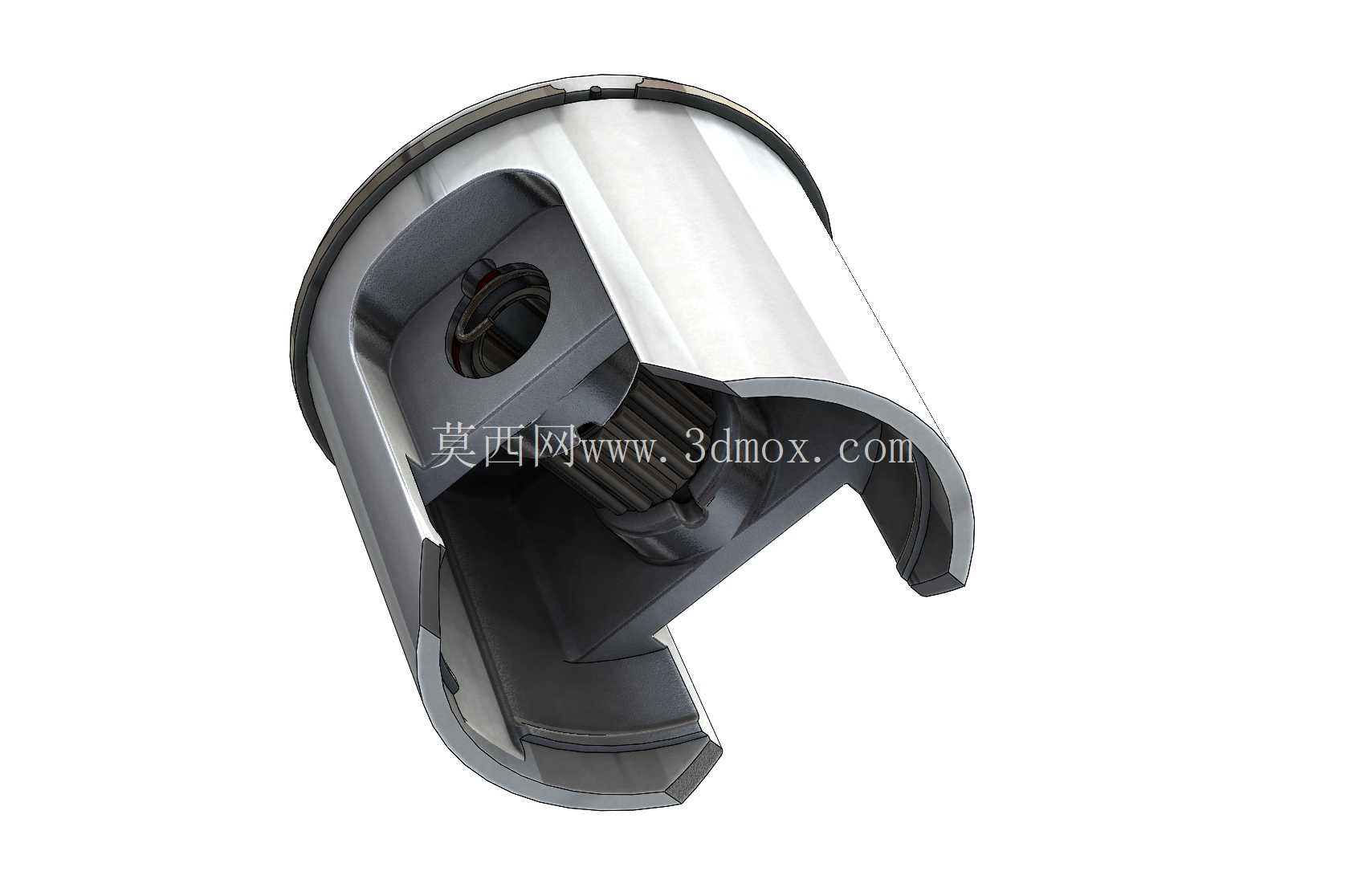

活塞的销座部分采用了加厚的加强筋结构，从活塞头部内侧一直延伸到销座位置，分散燃气压力带来的局部应力，活塞销孔采用了高精度铰削加工，和活塞销保持微量的间隙配合，销孔两端设置了卡环槽，安装孔用卡环限制活塞销的轴向窜动，避免销子窜出刮伤气缸壁。裙部是活塞和气缸壁直接接触的导向部分，这款活塞的裙部采用了变椭圆中凸型线设计，冷态下裙部截面为椭圆形，长轴垂直于活塞销方向，短轴沿活塞销方向，当发动机工作活塞受热膨胀时，裙部沿活塞销方向的膨胀量更大，最终在工作温度下裙部趋近正圆形，和气缸壁保持均匀的配合间隙，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小出现拉缸抱缸的故障。裙部表面做了特殊的涂层处理，降低初期磨合的摩擦阻力，提升耐磨性能，裙部的开槽设计可以调整裙部的弹性，适配不同温度下的膨胀量变化，同时减轻活塞的整体重量，降低往复运动的惯性力，减少曲轴连杆机构的振动。

从安装边界尺寸来看，这款活塞的外径严格匹配170排量对应的气缸内径，活塞总高、压缩高度都和对应的连杆长度、曲轴行程、燃烧室压缩比设计匹配，压缩高度即活塞销中心到活塞顶面的距离，直接影响发动机的实际压缩比，加工时公差控制在0.01mm级别，避免压缩比偏差导致的动力不足或者爆震问题。活塞销的内径、外径尺寸和连杆小头的衬套孔径匹配，装配时需要通过热装或者专用工具压装，避免损伤销孔和衬套。活塞环的开口间隙、侧隙、背隙都有明确的设计要求，安装时各环的开口需要错开120度，同时避开活塞销座和活塞受力最大的推力面位置，保证密封效果。在实际选型匹配时，需要注意活塞的销孔直径、压缩高度、总高三个核心尺寸和原机参数完全一致，同时确认活塞顶部的气门避让空间是否匹配对应机型的气门升程和开启角度，避免活塞运行到上止点时和气门发生碰撞，造成发动机致命损坏。针对高频往复运动的工况，活塞的内部壁厚做了等强度设计，在保证结构强度的前提下尽可能降低重量，减少曲轴平衡的配重需求，提升发动机的转速响应速度，裙部的型线设计经过了多轮台架试验验证，在全负荷工况下裙部的接触压力分布均匀，不会出现局部偏磨的问题，能够满足长时间高负荷运行的可靠性要求。
