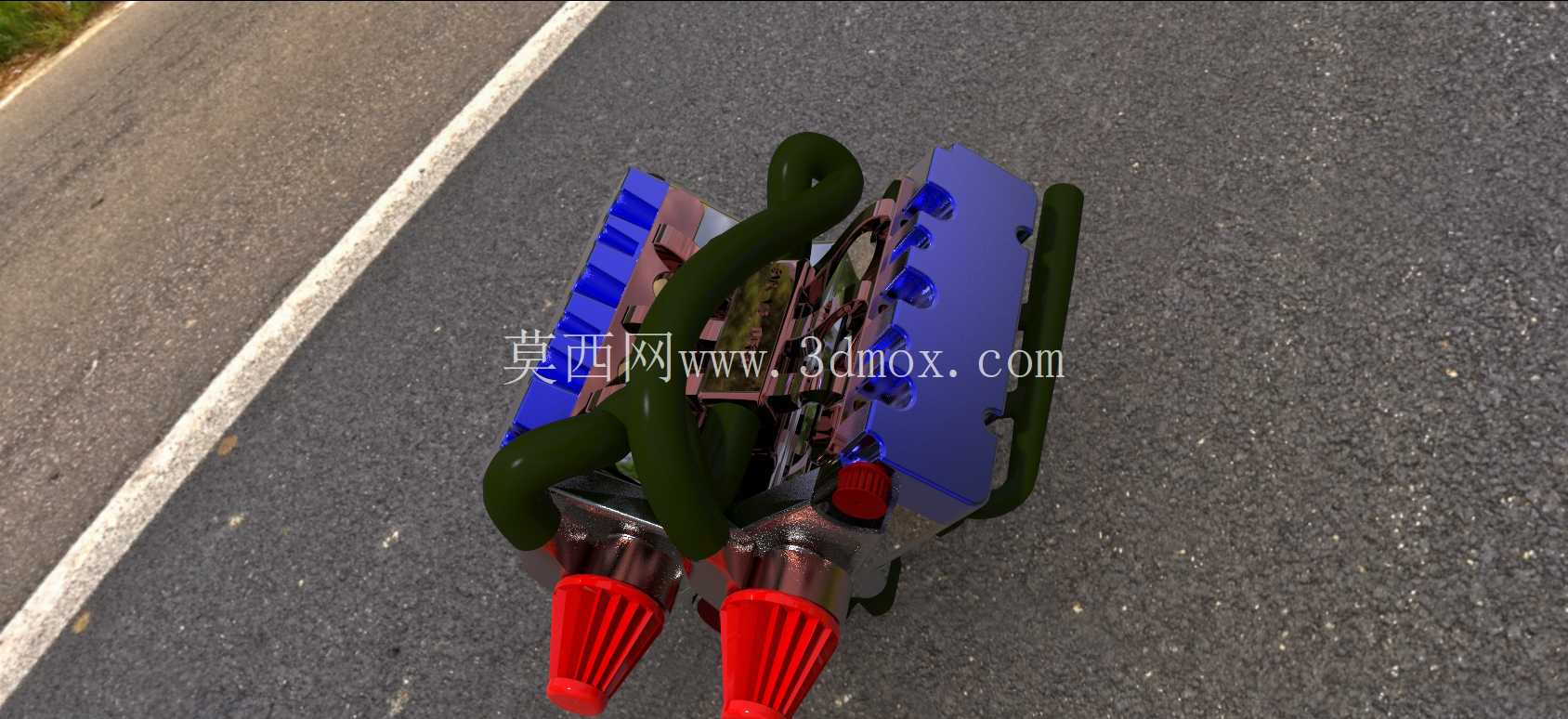

V型六缸涡轮增压动力装置结构设计

在乘用车高性能动力配套、小型船舶动力改装、非道路移动机械动力升级等场景中，V型六缸涡轮增压动力单元始终是兼顾动力输出平顺性与功率密度的核心选择。不同于直列四缸机型的二阶振动固有缺陷，V6布局通过两列气缸呈60度夹角的排布方式，可实现一阶与二阶振动的自平衡，无需额外加装平衡轴即可在3000-6000rpm的常用工作区间保持极低的振动水平，适配对NVH性能要求较高的中高端乘用车型、轻型公务艇以及固定动力发电机组的使用需求。

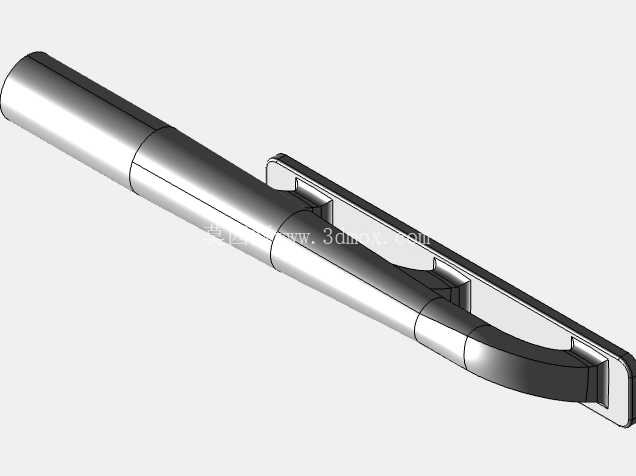

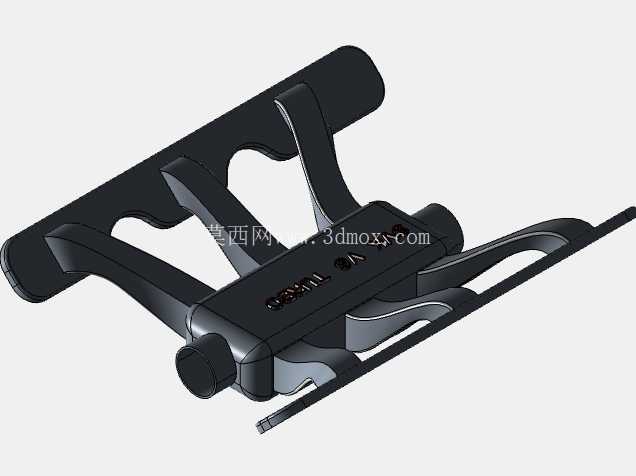

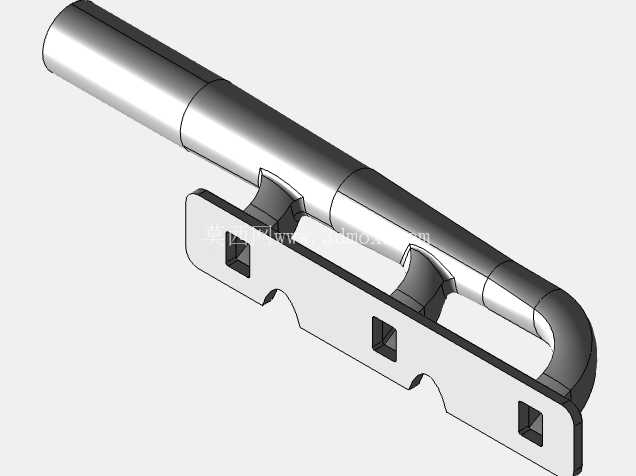

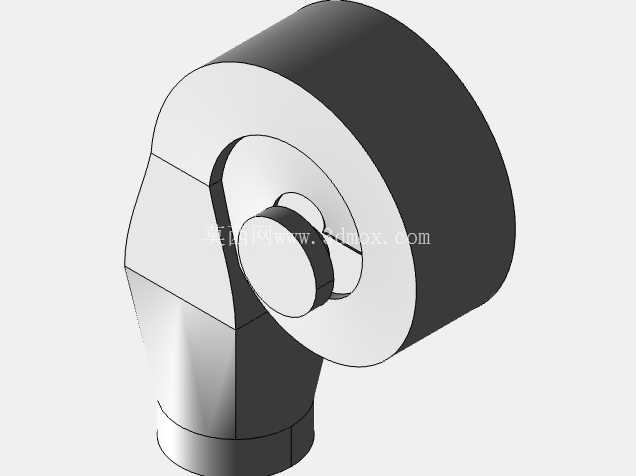

从结构设计逻辑来看，该动力单元的进排气系统采用对称式布局，两侧气缸的排气歧管汇入涡轮增压器的涡壳端，通过废气能量驱动涡轮叶轮压缩进气端空气，经中冷器降温后送入各气缸进气道，可在不增加发动机排量的前提下将充气效率提升40%以上。建模过程中对进气歧管的流道截面做了渐变处理，从节气门端的圆形截面逐步过渡到气缸盖进气口的矩形截面，减少气流转角处的涡流损失，保证各气缸的进气均匀性偏差控制在3%以内，避免出现单缸空燃比偏差过大导致的爆震问题。

冷却系统采用分体式水道设计，两列气缸各自设置独立的进水腔与出水腔，在V型夹角的中央位置布置节温器座与水泵安装位，可在冷启动阶段快速实现小循环暖机，当冷却液温度达到设定阈值后切换大循环，保证缸盖鼻梁区、活塞顶部等热负荷集中区域的温度控制在材料许用范围内。润滑系统的回油通道做了倾斜角度设计，避免在车辆大角度加速、制动时出现回油不畅导致的机油泵吸空问题，同时在涡轮增压器的进回油口位置设置了专门的节流与回油补偿结构，匹配涡轮轴每分钟十几万转的润滑需求。

安装边界层面，该动力单元的悬置安装点采用四点式布局，分别布置在缸体前端两侧与变速箱连接端两侧，安装孔位的同轴度公差控制在0.1mm以内，可适配横置前驱、纵置后驱以及四驱车型的动力舱布局。整机的宽度尺寸控制在680mm以内，高度方向从油底壳底部到进气歧管上平面的尺寸为720mm，长度方向从曲轴皮带轮端面到飞轮壳端面的尺寸为760mm，可兼容多数B级、C级乘用车的动力舱安装空间，无需对车身纵梁、防火墙结构做大规模改动即可完成换装。

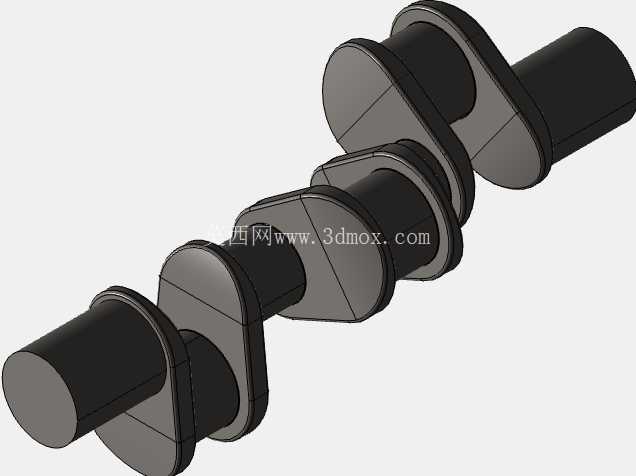

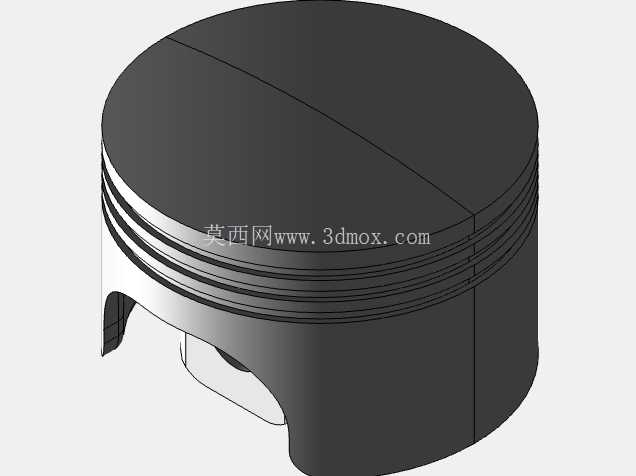

在零部件配合公差设计上，活塞与气缸壁的配合间隙设定为0.03-0.05mm，活塞环的开口间隙按照第一道气环0.25-0.35mm、第二道气环0.2-0.3mm、油环0.15-0.25mm的参数设定，兼顾冷态下的密封性能与热态下的膨胀余量。曲轴的主轴颈与连杆轴颈表面做了淬火处理，硬度达到HRC55-60，轴颈的圆柱度公差控制在0.005mm以内，保证在高负荷工况下的耐磨性能与运转稳定性。涡轮增压器的叶轮采用钛铝合金材料，通过五轴加工成型，叶轮的动平衡精度达到G0.4级，避免在高转速下出现叶轮振动导致的轴承损坏问题。

针对实际使用中的维护需求，该结构设计预留了充足的操作空间，机油滤清器、火花塞、点火线圈等易损件的安装位置均布置在发动机上部及两侧，无需拆解周边附件即可完成更换作业。进气系统的空气滤清器安装位设置在发动机前端上方，可在不拆卸其他部件的情况下完成滤芯更换，降低日常维护的时间成本。排气系统的法兰连接面采用不锈钢衬垫密封，螺栓的拧紧力矩按照对角线分三次加载的方式设定，避免出现排气泄漏导致的增压压力不足问题。
