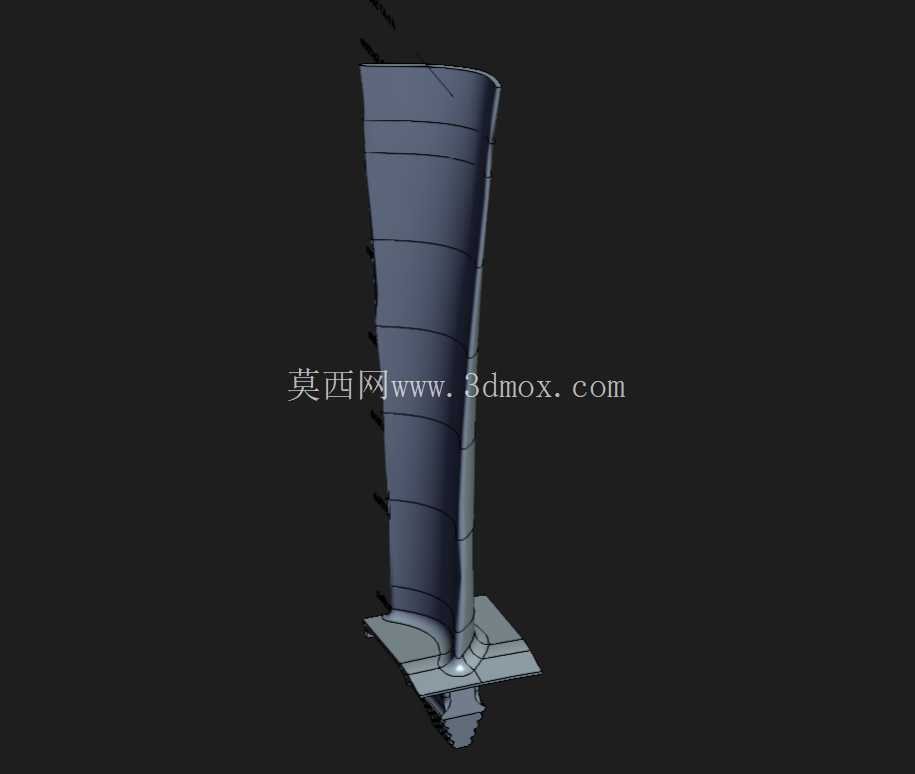

这款涡轮叶片的三维数模,还原了燃气透平核心做功部件的完整结构细节,从叶根到叶顶的全尺寸特征都做了精准的几何表达,没有做简化处理,能直接用于后续的铸造工艺仿真、工装夹具设计以及装配干涉校验工作。先从安装端说起,底部的枞树型榫根是整个叶片和轮盘连接的核心结构,榫齿的型线做了连续的曲率过渡,没有尖锐的应力集中棱角,这种结构设计是为了在高温高转速工况下,把叶片承受的离心力均匀传递到轮盘的榫槽上,避免局部应力超过材料的高温屈服极限,榫根底部的定位凸台尺寸和轮盘上的定位槽做了公差匹配设计,安装时可以直接卡入定位,不需要额外调整周向位置,能保证整圈叶片安装后的叶型周向角度一致,避免气流通道出现错位导致的效率损失。叶身部分的型线是变截面扭叶片设计,从叶根到叶顶的截面弦长、安装角都沿着叶高方向连续变化,这种设计是为了匹配透平流道内不同半径处的气流速度三角形,让气流在整个叶高范围内都能以最佳攻角冲击叶型,减少流动损失,叶身表面的曲率过渡做了光顺处理,没有局部的凹凸折面,能降低高温燃气在叶表的附面层分离概率,同时叶顶部分做了轻微的减薄设计,和气缸内壁的间隙控制在合理范围内,既避免转动时出现碰磨,又能减少叶顶间隙的漏气损失,提升整级透平的做功效率。
从实际应用场景来看,这类叶片主要用在地面燃气轮机、航空发动机的涡轮段,以及部分工业尾气透平能量回收装置里,工作时需要承受1000℃以上的高温燃气冲刷,同时承受自身离心力带来的拉应力、气流脉动带来的振动载荷,所以在建模阶段就把叶身的壁厚做了均匀化处理,内部如果是空心冷却结构的话,壁厚偏差控制在很小的范围内,避免冷却过程中出现局部热应力集中。设计过程中,叶根和叶身的过渡段做了大圆角过渡处理,这个区域是叶片应力最高的位置,圆角半径的选取经过了多轮应力迭代,既不会因为圆角过大影响相邻叶片的安装空间,也不会因为圆角过小导致应力集中系数超标,在实际建模时,这个过渡区域的曲面是通过多截面曲率连续拟合生成的,和叶身、榫根的连接面没有几何突变,导入有限元软件做应力分析时不需要额外修补几何面。
再看安装边界,榫根的总宽度、榫齿的节距、定位凸台的高度都和标准轮盘榫槽的尺寸做了匹配,安装后叶片的径向定位靠榫齿的承载面实现,周向定位靠底部的凸台和轮盘槽的配合面实现,轴向定位则是靠榫根端面的锁紧结构实现,三个方向的定位都做了明确的几何特征表达,不需要额外添加定位基准就能完成虚拟装配。叶身的出气边厚度做了合理控制,既保证出气边有足够的强度抵抗气流冲刷,又不会因为出气边过厚导致气流尾迹损失增大,进气边的圆角半径沿着叶高方向也做了渐变处理,叶根区域的进气边圆角更大,因为这个区域的气流冲角变化范围更大,大圆角能提升叶片的变工况适应能力,叶顶区域的进气边圆角更小,能匹配更高的气流速度,减少流动阻力。
在建模逻辑上,整个叶片的几何是基于叶高方向的多个截面型线通过多截面曲面命令生成的,每个截面的型线坐标都符合气动设计给出的型值点要求,曲面生成后做了曲率连续性检查,整个叶身曲面的G2连续率达到100%,没有出现曲面褶皱、曲率突变的问题,榫根部分的实体是通过拉伸、倒角、切除等基础特征生成的,所有的倒角尺寸都符合工艺加工要求,不会出现加工时刀具无法到达的死角。这类叶片在生产时大多采用精密铸造工艺,所以模型的拔模斜度也做了隐含处理,叶身部分的拔模方向和叶片的安装方向一致,榫根部分的拔模斜度设置在榫齿的非承载面上,不会影响榫齿的配合精度,铸造完成后只需要对榫齿的承载面、叶身的型面做少量的精加工就能达到装配要求,不需要大量的后续修磨工作。从结构功能上来说,整圈叶片安装在轮盘上之后,会和相邻的叶片形成连续的气流通道,高温高压燃气流过这些通道时会推动叶片转动,把燃气的热能和压力能转化为轮轴旋转的机械能,带动压气机或者发电机做功,所以叶片的型线精度直接影响整个透平的工作效率,哪怕叶型的偏差只有零点几毫米,都可能导致整级效率下降几个百分点,这也是建模时严格控制每个截面型线精度的原因。另外,叶身表面没有多余的凸台或者凹槽结构,避免在高温工况下出现局部的热结,导致叶片材料过早出现蠕变损伤,整个叶片的质心位置和叶根的承载中心做了对中处理,减少高速转动时产生的附加弯矩,降低榫根承受的交变载荷,提升叶片的疲劳寿命。
