小型手动曲柄式压力机三维设计

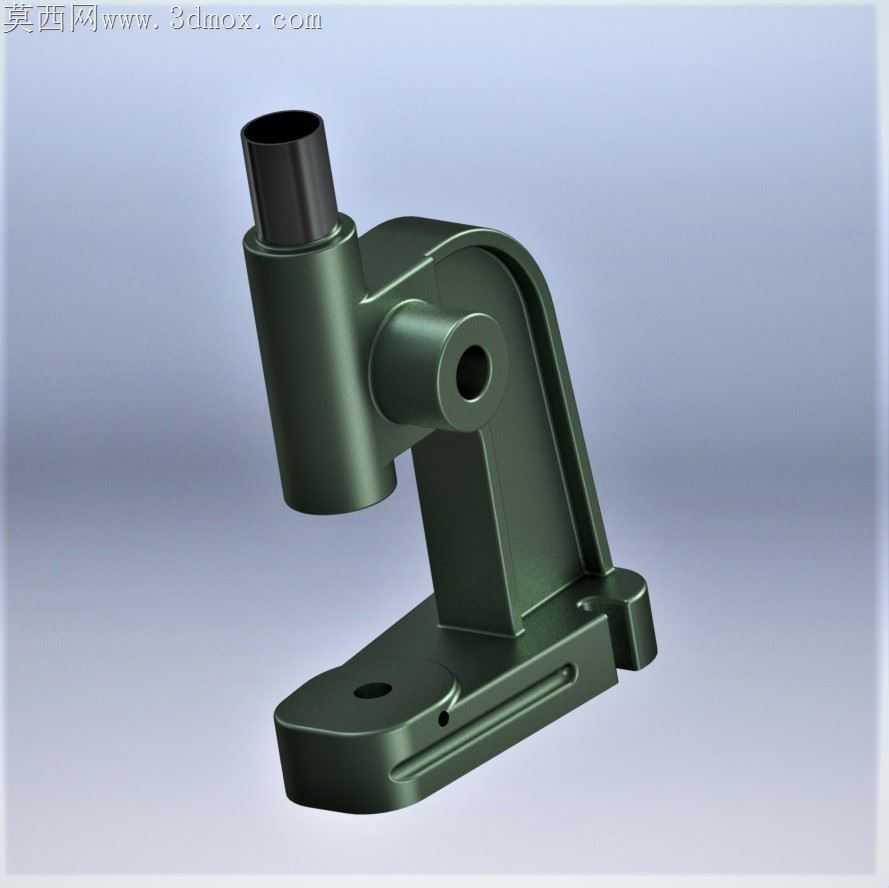

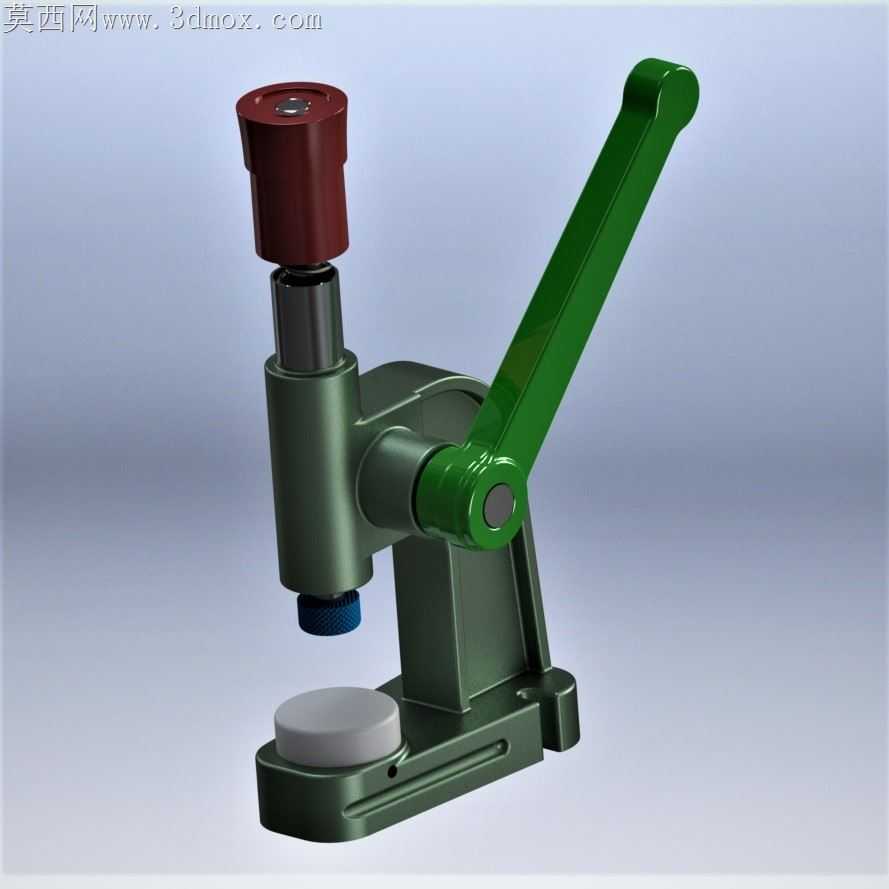

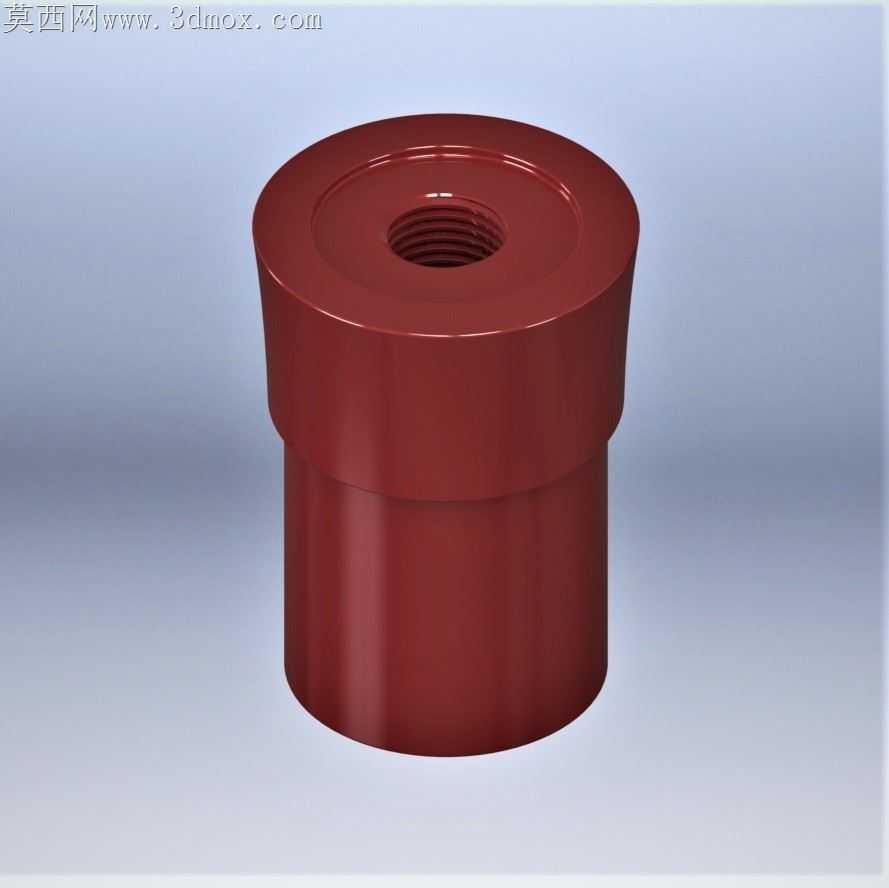

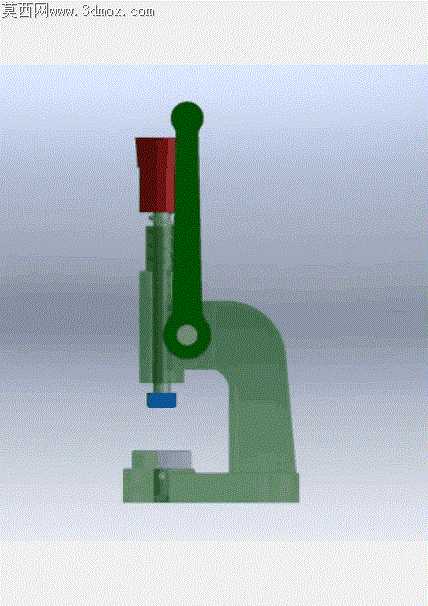

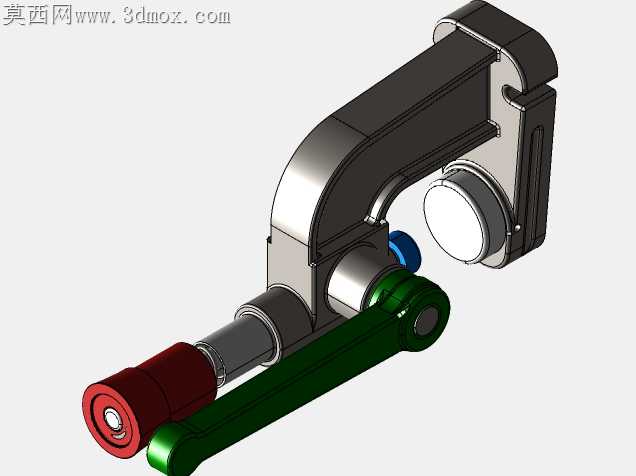

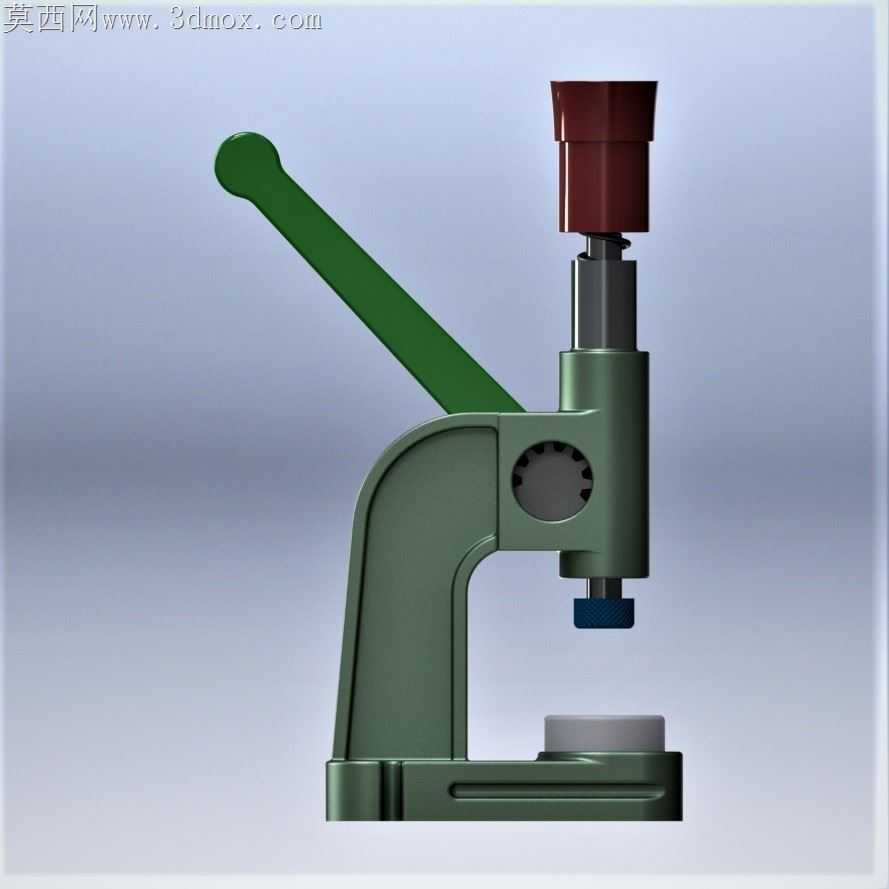

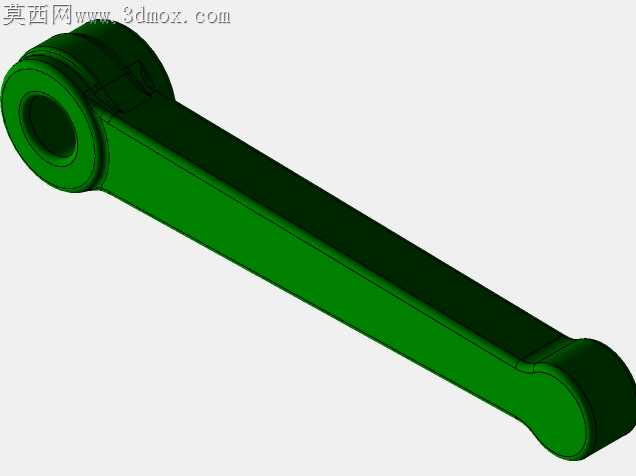

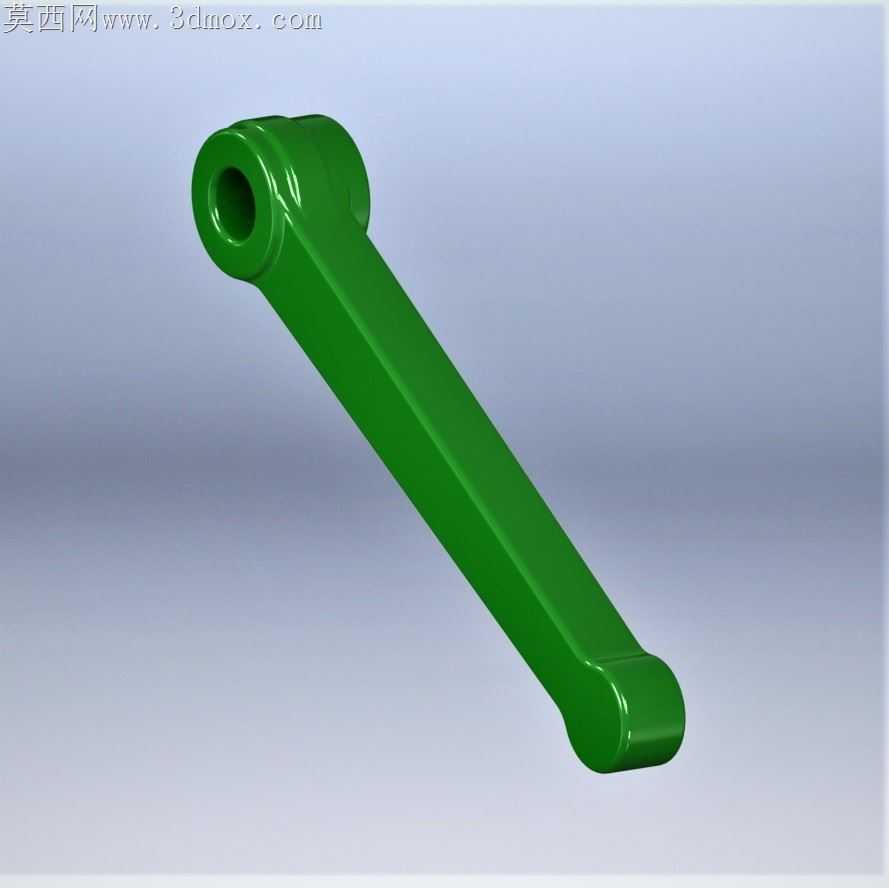

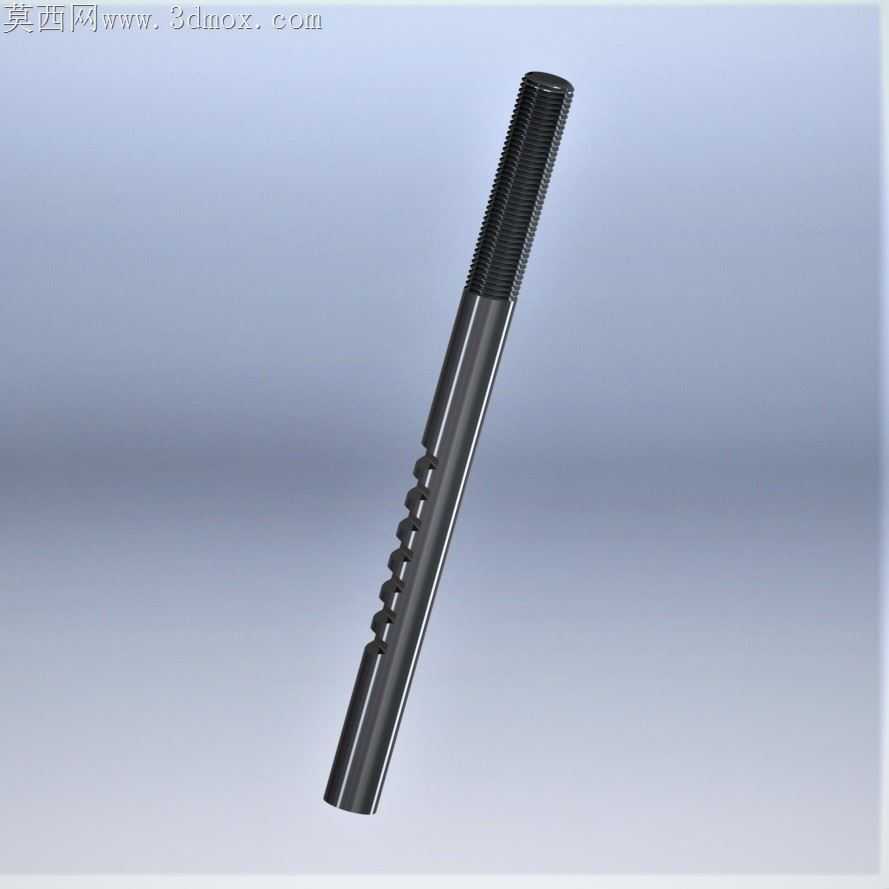

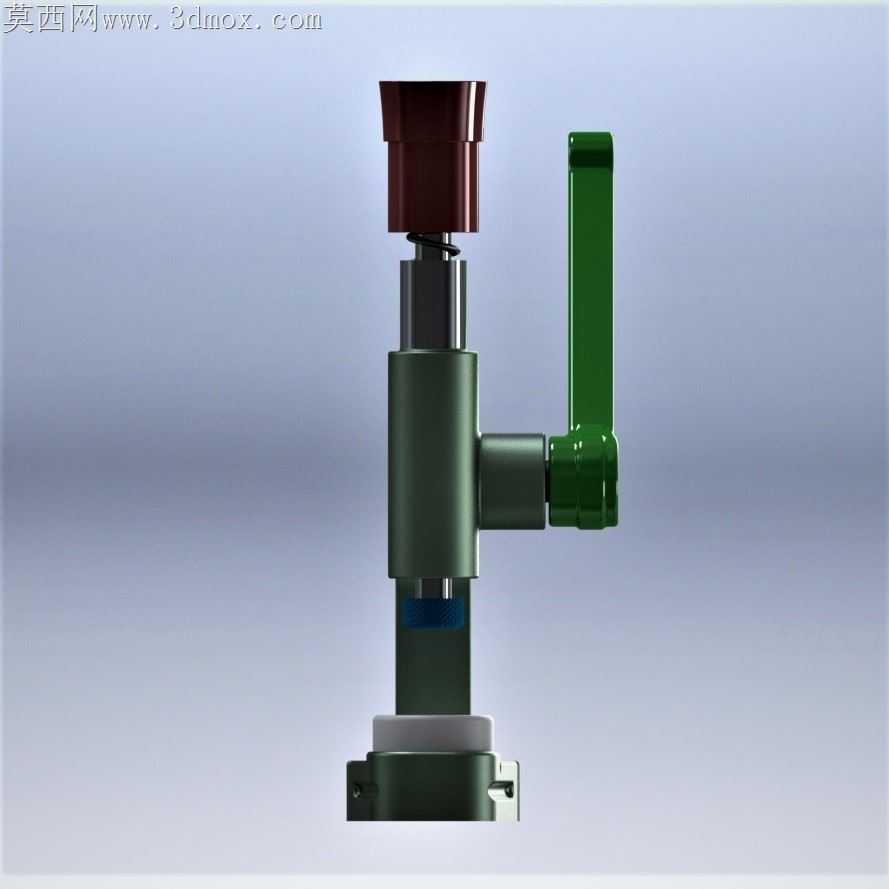

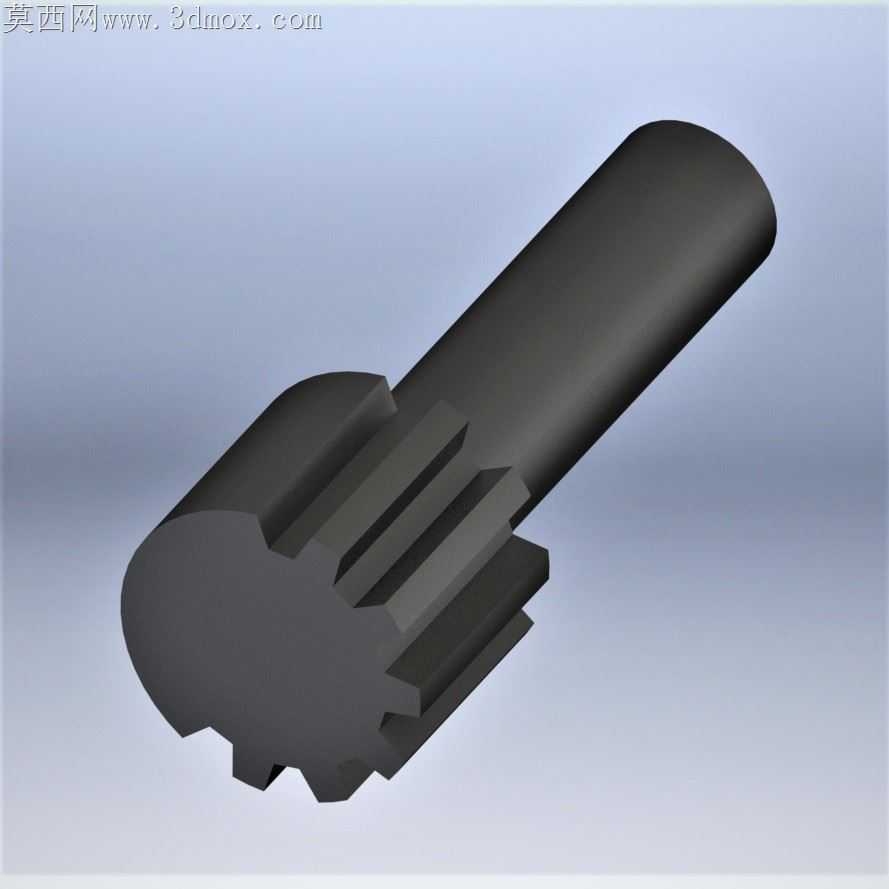

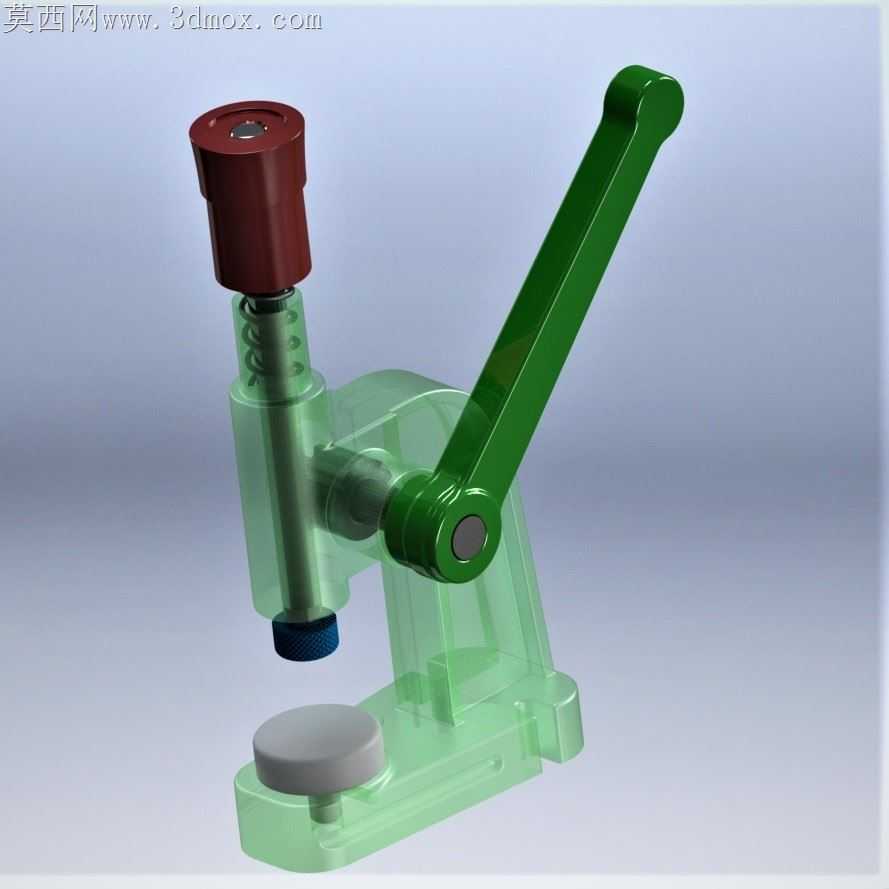

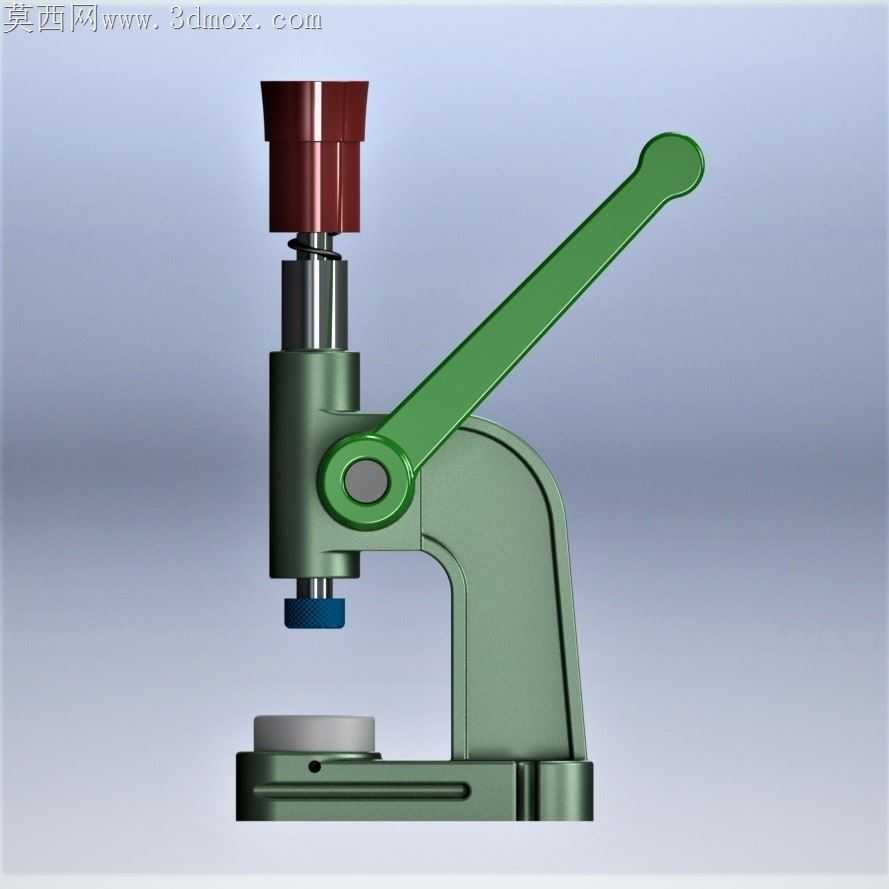

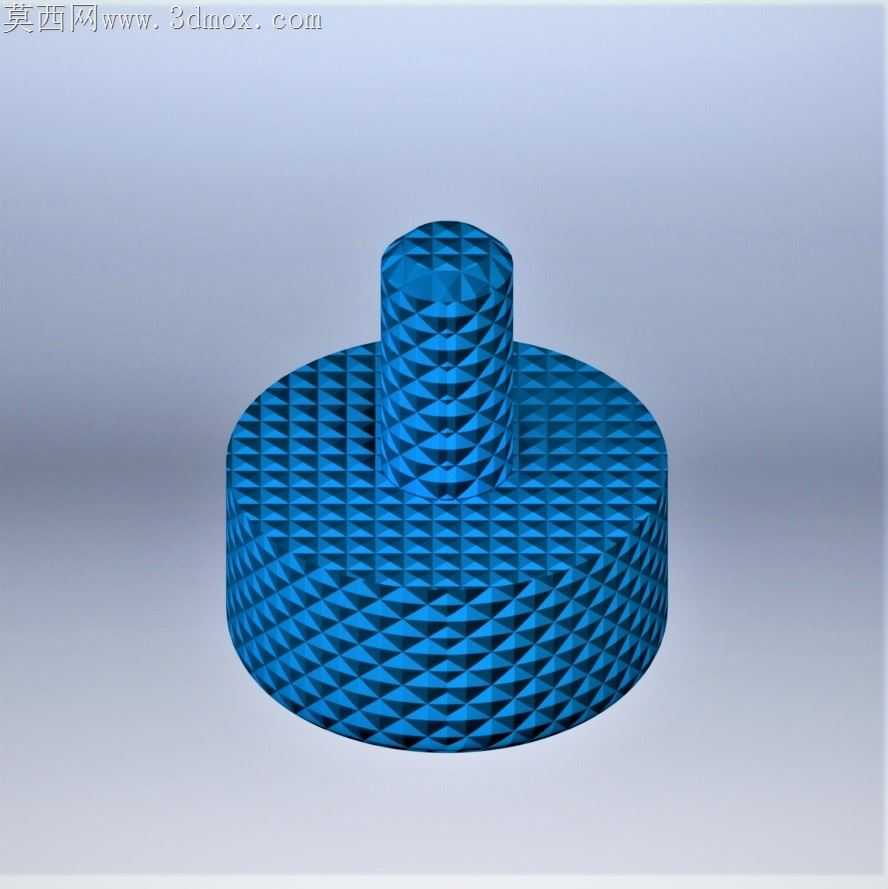

本作品为小型手动压力机的三维建模设计，整体采用C型开式机身结构，在三维建模过程中严格遵循手动压具的功能逻辑进行零件搭建，首先完成机身主体的特征建模，通过拉伸、切除等基础特征构建出C型机架的承力结构，保证机架上下工作面的平行度公差符合手动压装的使用需求，同时预留出各传动部件的安装定位孔位。传动部分采用齿轮齿条传动结构，建模时精准绘制齿轮的齿形参数与齿条的啮合齿距，保证手柄转动时齿轮能够顺畅带动齿条完成上下直线压合动作，手柄部分采用长杠杆式造型设计，通过增大力臂长度降低手动操作的施力强度，符合小型手动工具的人机工程设计要求。压头部分设计为可更换式结构，建模时预留了标准安装接口，可根据不同的加工需求更换对应形状的压头，适配小零件卷边、导线压接、小型装饰件压装等多种轻载压合作业场景。在材质与渲染表现上，机身主体采用铸铁质感的哑光绿色材质，还原传统小型手动压具的经典外观质感，传动手柄采用深绿色硬质工程塑料材质，压头工作部分采用蓝色耐磨合金钢材质，顶部的调节部件采用红色金属材质，通过不同材质的色彩区分清晰展现设备的各功能模块，渲染时采用柔和的工业产品打光方式，清晰呈现各零件的装配关系与结构细节，避免过强反光遮挡结构特征。设计过程中重点优化了齿轮齿条的啮合间隙，既保证传动过程无卡滞，又避免间隙过大导致压合过程出现晃动，同时在齿条行程末端设计了限位结构，防止操作过程中齿条脱出机身，整体结构紧凑小巧，无需外接动力源即可完成轻载压合作业，适合小批量手工加工、维修场景下的小型零件压装、整形、铆接等作业使用，各零件之间的装配约束完全按照实际机械装配逻辑设置，可直接用于生成工程图纸指导实物加工制作。
