换热器立式压力膨胀机液压设备模型

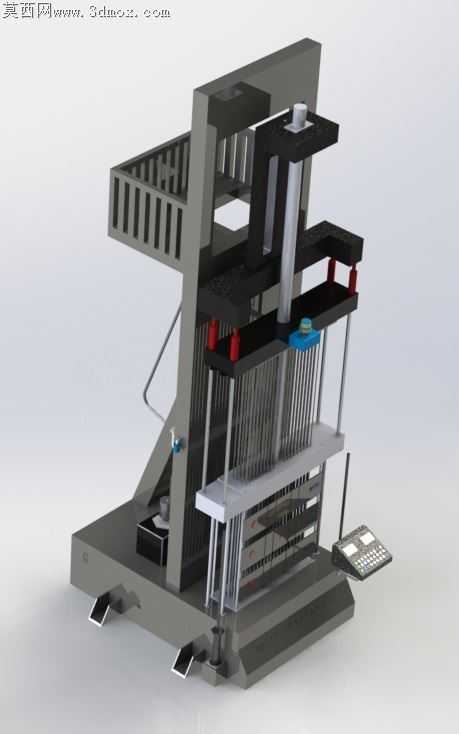

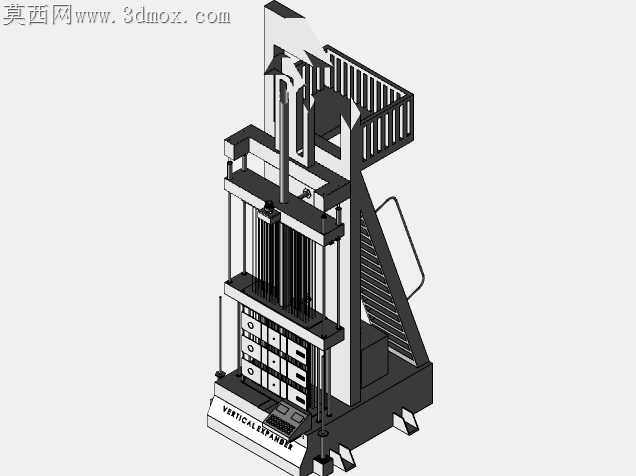

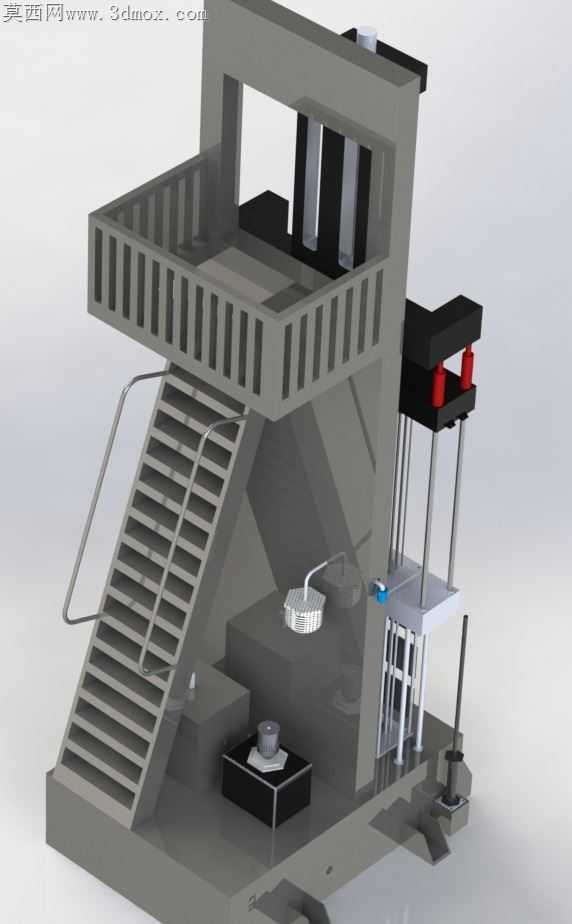

本模型为换热器加工专用立式压力膨胀机，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，确保各装配结构的尺寸公差与实际工业设备保持一致。模型整体采用立式龙门框架结构作为主体承载基础，框架背部设计有格栅式加强筋结构，在保证整体结构刚性的同时有效降低设备自重，避免厚重实体结构带来的材料冗余。建模阶段对液压驱动系统进行了精细化还原，包含立式主液压缸、多组辅助定位压头、分层式工件承载平台，压头部位采用红色绝缘防护材质与黑色金属基座搭配，清晰区分不同功能部件的材质属性。设备侧边搭载独立的操作控制终端，建模时还原了按键面板与倾斜式操作台面的结构，符合实际设备的人机操作设计逻辑。渲染阶段采用工业级写实渲染方案，主体金属框架赋予磨砂铸铁材质，表面添加细微的使用磨损纹理提升真实感，液压活塞杆采用抛光镀铬金属材质，呈现高反光的金属质感，操作面板赋予哑光工程塑料材质，不同功能部件通过材质粗糙度、反光度的参数差异进行明确区分。结构设计上采用多层堆叠式工作台布局，上层为液压压装执行机构，中层为换热器管束定位工装，下层为工件承托底座，导向立柱采用对称式分布设计，保证压装过程中受力均匀，避免偏载导致的加工精度偏差。设备底部设计有可调式支撑脚，可对设备水平度进行微调，适配不同平整度的车间安装地面。设计思路围绕换热器管束扩张的加工需求展开，针对管端与管板连接的胀接工艺，通过液压驱动提供稳定均匀的下压力，多压头同步作业的结构可一次性完成单排管束的胀接加工，有效提升换热器生产的加工效率，模型完整还原了设备的液压管路排布、线缆走线细节，各运动部件预留了合理的装配间隙，可直接用于装配干涉校验、加工工艺演示以及生产布局规划等场景。
