带608Z轴承的吊装导向滑轮支架结构

项目分类:通用机械零部件 发布时间:2026-06-05 ID:1174074
  • 带608Z轴承的吊装导向滑轮支架结构
  • 带608Z轴承的吊装导向滑轮支架结构
  • 带608Z轴承的吊装导向滑轮支架结构
  • 带608Z轴承的吊装导向滑轮支架结构
  • 带608Z轴承的吊装导向滑轮支架结构
  • 带608Z轴承的吊装导向滑轮支架结构
  • 带608Z轴承的吊装导向滑轮支架结构
  • 带608Z轴承的吊装导向滑轮支架结构
  • 带608Z轴承的吊装导向滑轮支架结构
  • 带608Z轴承的吊装导向滑轮支架结构
  • 带608Z轴承的吊装导向滑轮支架结构
  • 带608Z轴承的吊装导向滑轮支架结构
  • 带608Z轴承的吊装导向滑轮支架结构

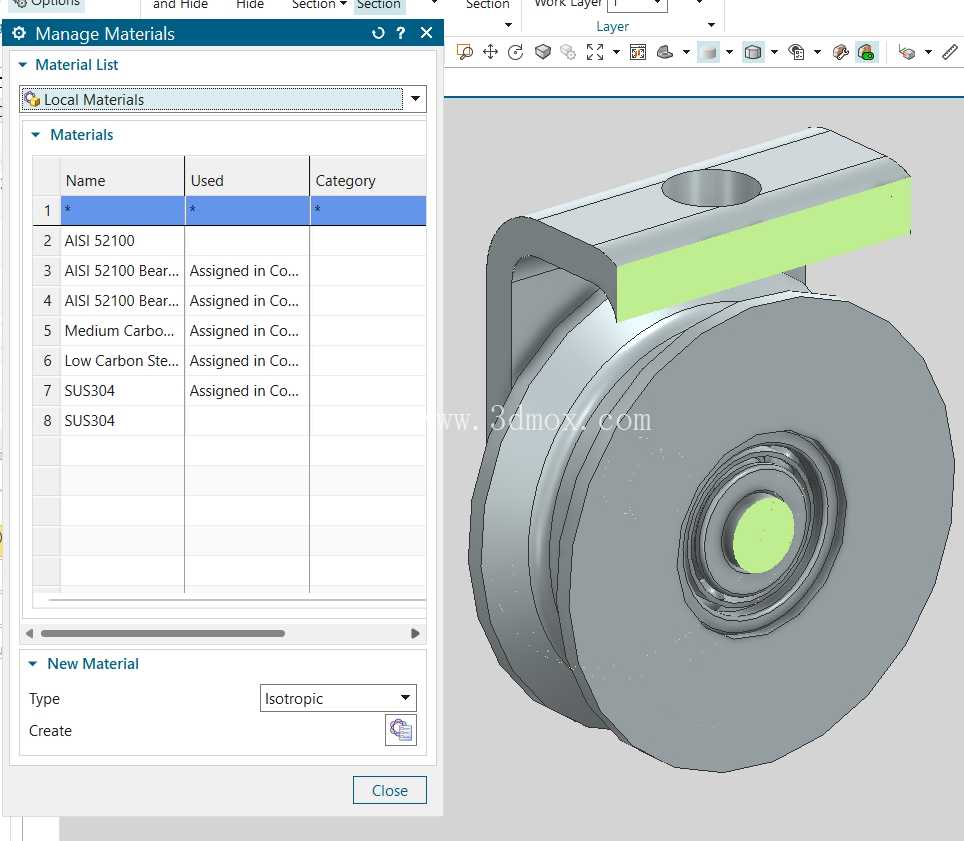

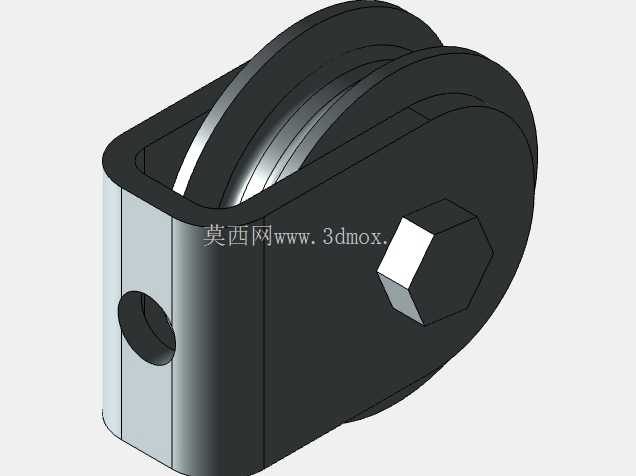

这套滑轮支架组件核心集成608Z深沟球轴承,主要适配轻载导向、小载荷吊装移位、生产线物料导向输送这类场景,在小型自动化生产线的线材导向、轻型吊具的行走轮、仓储轻型货架的滑移机构、门窗滑动导向结构中都能见到同类结构的应用,核心作用是通过滑轮的滚动摩擦替代滑动摩擦,降低运动过程中的阻力,同时通过支架结构实现滑轮的位置固定,保证运动轨迹的稳定性。

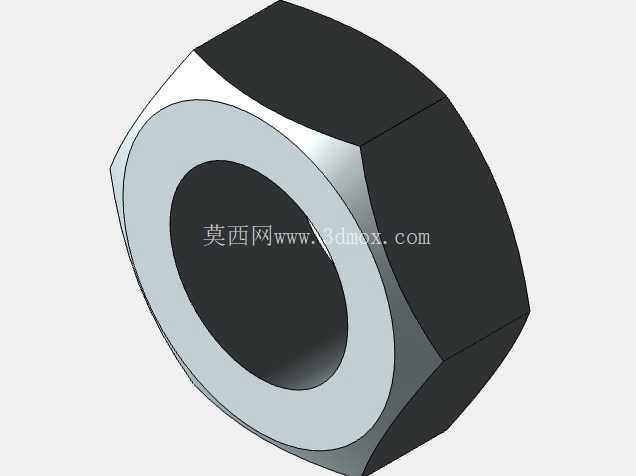

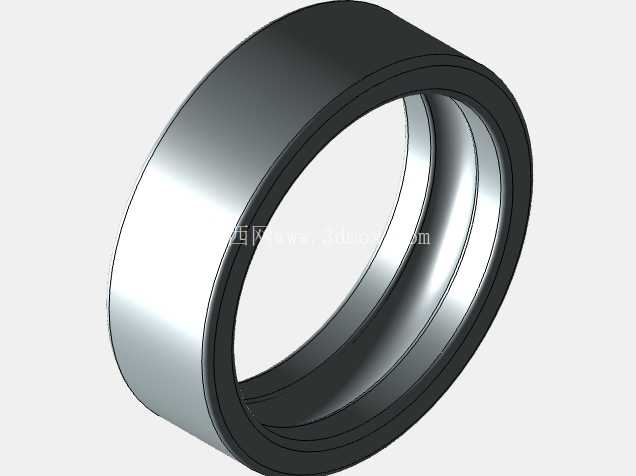

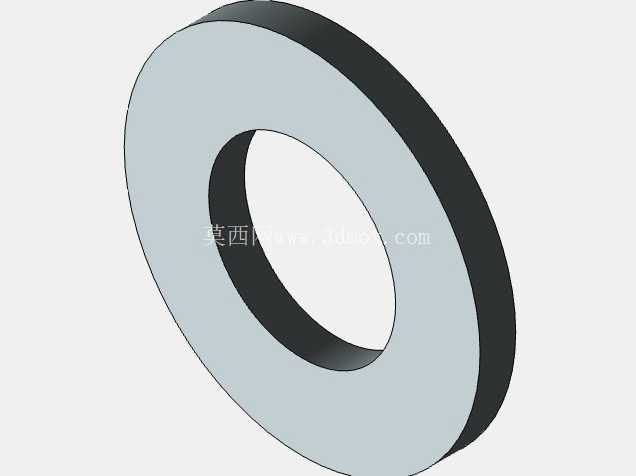

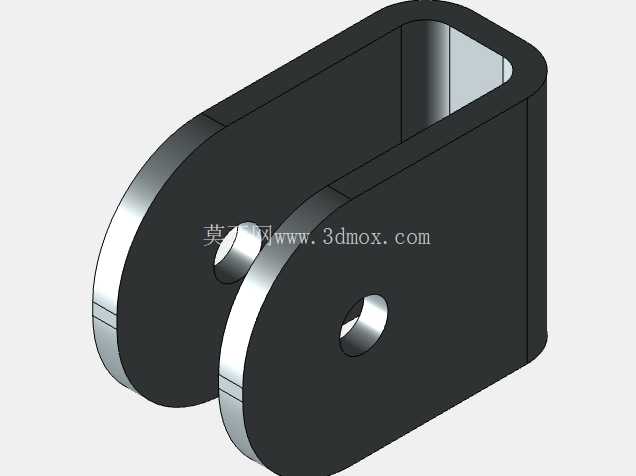

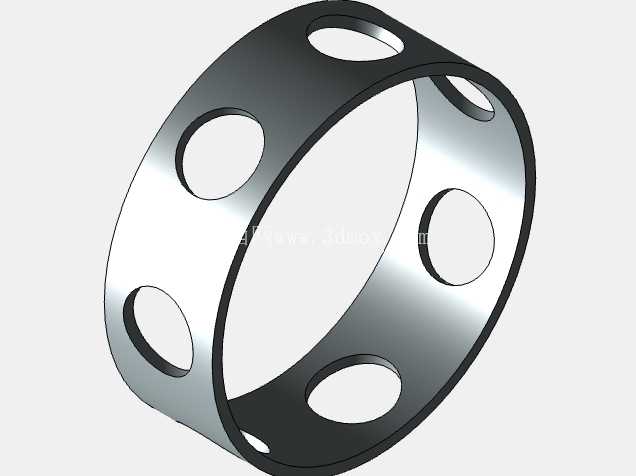

从功能特性来看,608Z轴承自带双面防尘盖,能够阻挡日常使用环境中的粉尘、碎屑进入轴承滚道,延长轴承的维护周期,适配多尘的车间生产环境,轴承内圈可配合销轴实现滑轮的顺畅转动,外圈与滑轮本体过盈配合,保证转动过程中不会出现外圈跟转的打滑问题。支架部分采用折弯成型的板式结构,顶部设置安装通孔,可通过螺栓或者销轴将整个组件固定在设备机架、吊具横梁或者导向基座上,安装孔的位置经过同轴度校核,保证安装后滑轮的转动平面与受力方向保持平行,避免出现偏载导致轴承早期磨损。

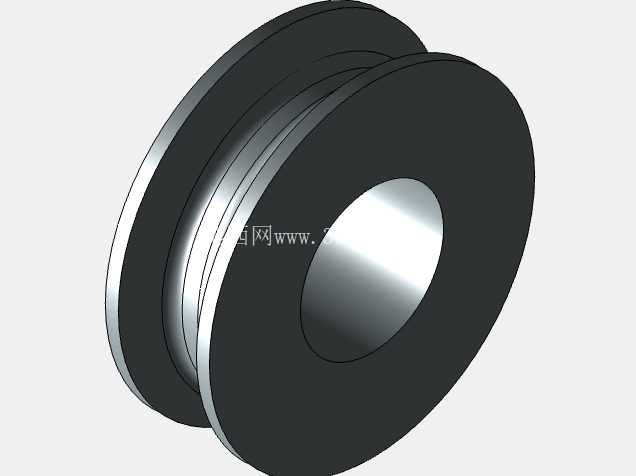

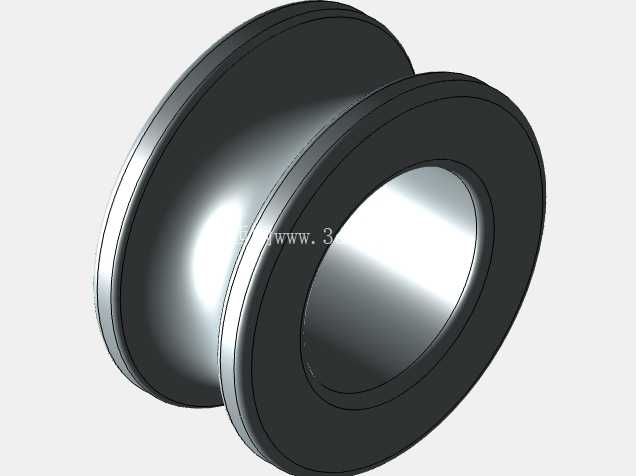

设计过程中首先要明确载荷边界,608Z轴承的额定动载荷在8kN左右,额定静载荷在3kN左右,因此整套组件的适用工作载荷需要控制在静载荷的30%以内也就是900N以下,避免过载导致轴承滚道压痕或者支架变形。滑轮的轮槽尺寸根据适配的牵引件尺寸设计,可适配直径4-6mm的钢丝绳、尼龙绳或者宽度10mm以内的平皮带,轮槽边缘做了圆角过渡,避免牵引件在运动过程中被锐边切割磨损。支架的折弯角度经过受力仿真验证,在额定载荷下折弯处的最大应力低于材料屈服强度的60%,预留足够的安全余量,同时支架与滑轮两侧的间隙控制在0.5-1mm之间,既不会因为间隙过大导致滑轮轴向窜动,也不会因为间隙过小出现转动卡滞的问题。

从安装边界来看,组件整体的轴向宽度控制在35mm以内,径向最大尺寸为滑轮外径62mm,顶部安装孔中心到滑轮最低点的距离为72mm,安装时需要预留至少10mm的周边间隙,避免牵引件运动过程中与周边结构发生干涉。轴承与滑轮的配合采用基孔制过渡配合,装配时通过压装工艺将轴承压入滑轮中心孔,不需要额外的粘接或者焊接固定,后期维护时可以通过顶拔器将轴承拆下更换,降低维护成本。支架的表面采用镀锌处理,能够应对常规车间的潮湿环境,避免锈蚀导致支架强度下降或者转动部位卡滞。

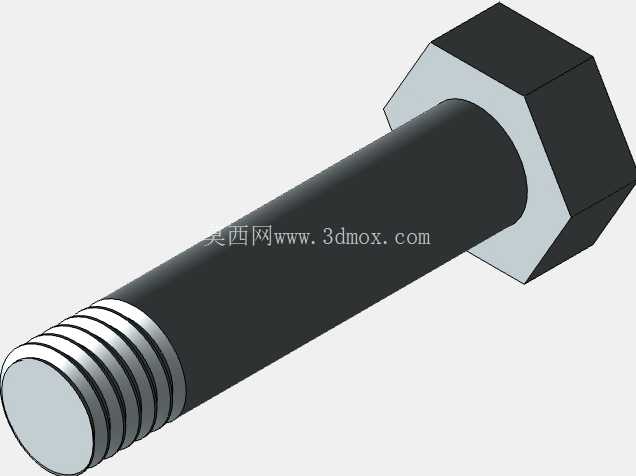

在实际选型应用时,需要注意牵引件的走向必须与滑轮轮槽的中心平面重合,偏角不能超过2度,否则会导致牵引件侧边磨损加剧,同时会对轴承产生附加的轴向力,缩短轴承的使用寿命。如果用于垂直吊装场景,需要在支架侧面加装防脱挡板,避免牵引件从轮槽中脱出引发安全事故。整套结构没有复杂的异形曲面,所有结构件都可以通过常规的钣金折弯、车削、冲压工艺加工完成,加工成本低,互换性强,适合批量生产应用,在轻型输送、小型吊装、民用滑动机构中都有很高的适配性。建模过程中对所有配合面都做了公差标注,轴承安装孔的公差带采用H7,与轴承外圈的k6公差形成过渡配合,既保证装配的紧固性,又不会因为过盈量过大导致轴承游隙变小出现转动卡滞。顶部安装孔的公差带采用H8,适配M8的安装螺栓,安装时可以根据实际需求调整小范围的安装位置,降低现场安装的对位难度。
