航模用峰值5A稳压UBEC模块结构设计

这款UBEC稳压模块主要面向RC遥控模型领域设计，核心作用是从更高电压的锂聚合物电池组取电，转换为接收机、舵机、飞控等机载电子设备所需的稳定低压，解决多节锂电串联供电时电压超出电子元件耐受范围、大负载舵机动作时电压波动导致设备复位失控的问题，在固定翼航模、遥控车模、船模以及小型无人载具的供电链路中都有广泛应用。

从功能特性来看，该模块持续输出电流为3A，可满足常规4-6个标准舵机同时工作的供电需求，峰值输出可达5A，能够覆盖大扭矩舵机快速打舵、飞控瞬时算力提升时的短时大电流冲击，避免因供电不足导致的舵机无力、信号中断等故障。模块支持2-6S锂聚合物电池输入，覆盖了绝大多数RC模型常用的电池电压区间，输出端采用固定稳压值设计，匹配主流航模电子设备的5V-6V工作电压需求，内部集成过流保护、过热保护以及低压截止功能，当输入电池电压低于设定阈值时会切断输出，避免电池过放损坏，同时输出端带有滤波电路，可抑制舵机动作产生的电压尖峰，减少对飞控、图传等敏感电子设备的信号干扰。

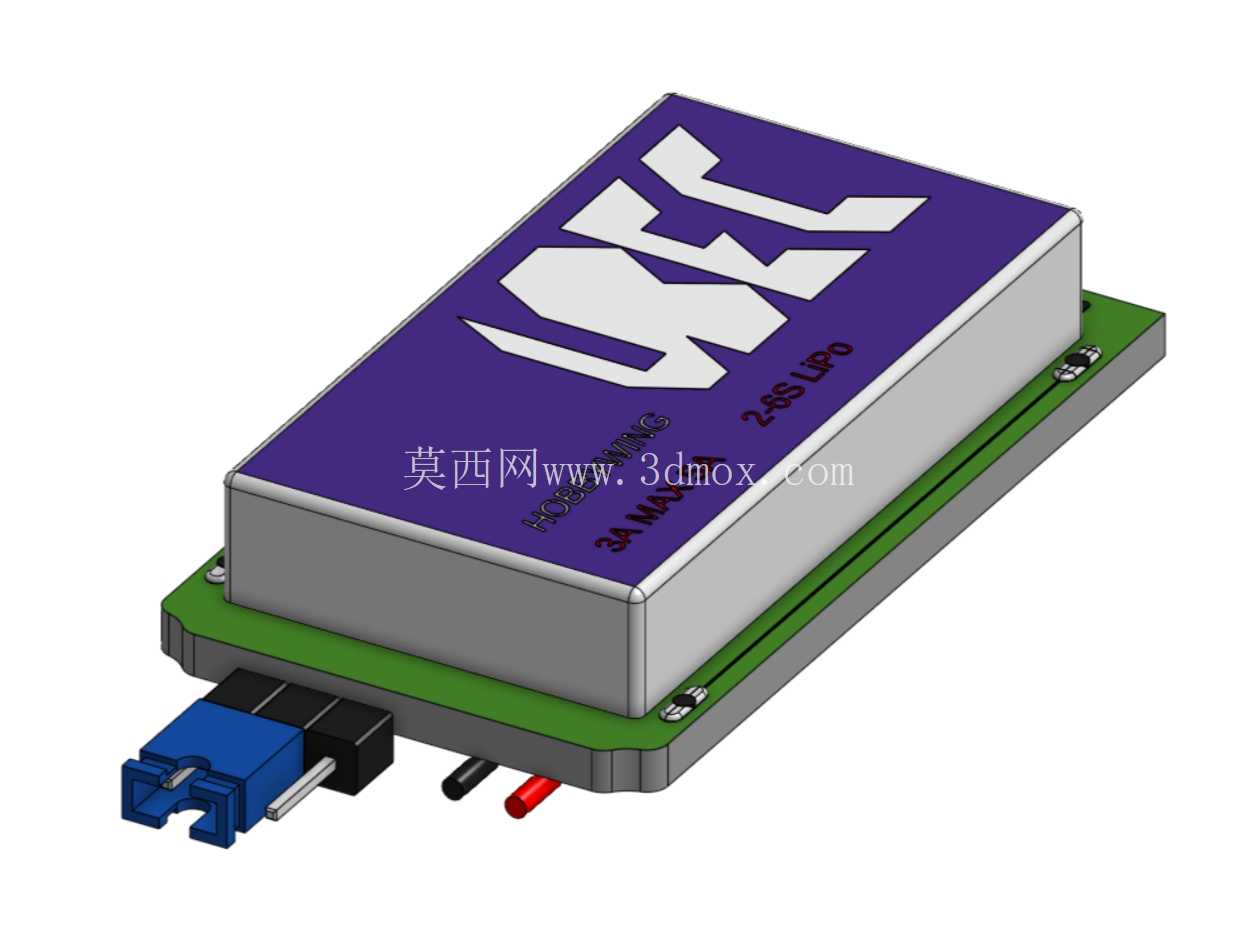

结构设计层面，模块采用PCB基板加屏蔽外壳的双层结构，底部为绿色FR-4玻纤电路板，所有功率元件、电感、电容均布置在PCB上，外部覆盖金属屏蔽壳，一方面可以隔绝模块内部DC-DC转换电路产生的电磁辐射，避免干扰2.4G遥控信号、GPS定位信号，另一方面金属外壳可作为散热体，将功率管工作产生的热量快速散出，提升长时间大负载工作时的稳定性。输入输出端采用标准舵机接插件，输入端为蓝色公头杜邦接口，直接对接电池的平衡头或者电调的BEC输出旁路，输出端为标准3Pin舵机母座，可直接插接到接收机的供电通道，无需额外焊接转接线，降低装机接线的复杂度。PCB板四角预留了直径2mm的安装孔位，可通过M2螺丝或者尼龙扎带固定在模型的机身、车架的安装位上，安装孔间距为28mm*18mm，适配多数航模机身预留的通用电子件安装孔位，整体外形尺寸为长35mm、宽20mm、总高度10mm，其中屏蔽壳高度为8mm，接插件突出PCB底部2mm，安装时仅需预留12mm的垂直安装空间即可，不会占用过多机身内部空间，适合小型室内航模、迷你车模这类内部空间紧张的载具使用。

设计过程中重点考虑了航模使用场景的振动特性，所有接插件的焊盘均做了加大处理，屏蔽壳与PCB之间采用卡扣加焊点的双重固定方式，避免模型飞行、行驶过程中持续振动导致元件脱焊、外壳脱落。输入端的电源线采用红黑标准色序，红色为正极黑色为负极，避免装机时接反正负极烧毁模块，输出端的信号线序完全匹配Futaba、JR等主流遥控设备的接口定义，不会出现插反烧设备的问题。模块的功率电感布置在PCB靠近输入端的位置，远离输出端的信号接插件，减少开关电源的纹波耦合到信号线路中，电解电容均采用耐高温105℃的型号，适配夏季户外高温环境下模型密闭机身内的工作温度，避免电容鼓包失效。

实际装机使用时，需要注意模块的安装位置尽量远离GPS天线、遥控接收机天线，避免屏蔽壳或者内部电路的电磁辐射影响信号接收，同时尽量将模块布置在有一定空气流动的位置，帮助外壳散热，若在大负载场景下持续工作，可在屏蔽壳表面额外粘贴薄铝片提升散热能力。接线时需确认输入电压在支持范围内，避免接入超过6S的高压电池导致模块击穿，若多个大扭矩舵机同时工作，可搭配电容缓冲模块进一步降低电压波动。该模块的三维结构完全还原了实物的安装尺寸、接插件位置、外壳细节，可直接用于航模整机的装配干涉检查、安装位设计，也可用于RC模型改装的虚拟装机验证，帮助设计者提前确认布线空间、安装固定方式，减少实际装机时的尺寸不匹配问题。
