星型布局活塞连杆动力组件结构

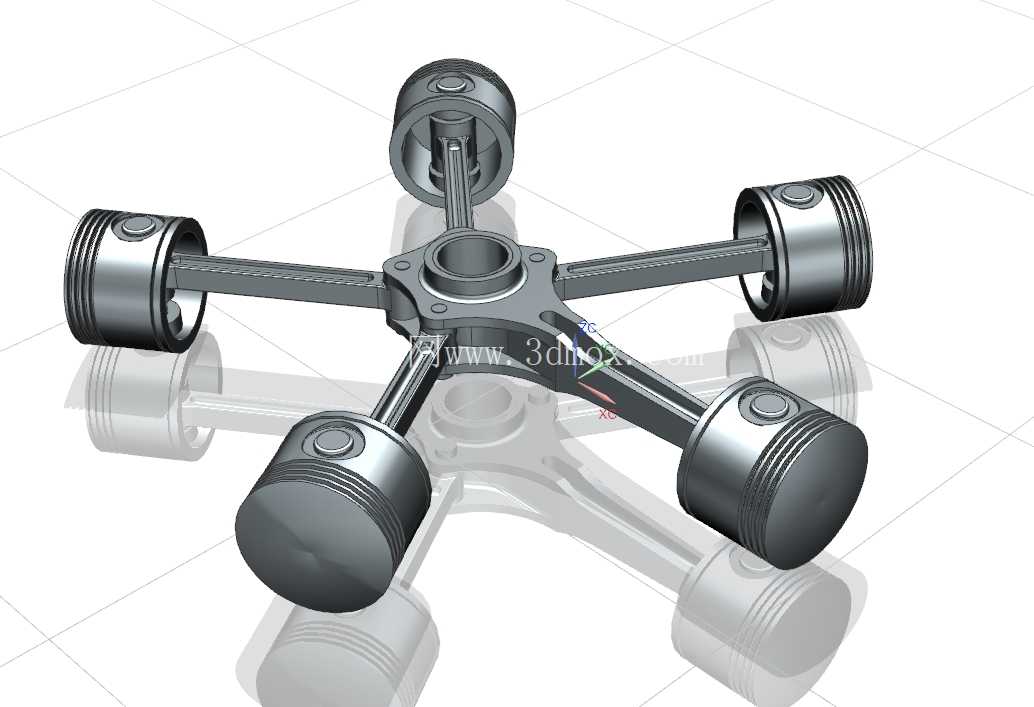

该动力组件采用星型辐射布局，五组活塞连杆组件沿中心曲柄轴座周向均匀分布，相邻活塞轴线夹角为72度，这种布局最早广泛应用于航空活塞发动机领域，依靠紧凑的径向排布实现小体积下的大排量输出，在小型通航飞机、早期竞速赛车、特种应急动力单元中都能见到同类结构的身影。从实际工况来看，这类结构的核心优势在于多活塞交替做功时，中心曲柄的受力更均衡，相比直列布局能抵消大部分往复惯性力，运转时的整机振动幅度更小，不需要额外加装大质量平衡轴就能实现较高的平稳转速。

设计过程中首先要确定中心曲柄销的偏心距，这个参数直接决定活塞的行程长度，偏心距过大则活塞往复运动的线速度过高，会加剧活塞环与缸壁的磨损，过小则单循环做功排量不足，需要匹配更高的转速才能达到目标功率输出。每根连杆的大端都采用剖分式结构与中心曲柄销配合，小端通过活塞销与活塞铰接，连杆杆身采用工字型截面，在保证轴向抗拉压强度、抗侧向弯曲刚度的前提下，尽可能降低往复运动件的质量，减少惯性力带来的载荷冲击。活塞部分设计了三道环槽，顶部两道为气环，负责密封燃烧室内的高压燃气，底部一道为油环，负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。活塞顶部采用微凹的平顶设计，既可以优化燃烧室的气流组织，也能避免在上止点位置与气门机构发生运动干涉。

安装边界方面，五组活塞的外圆直径保持一致，所有活塞销孔的轴线到中心曲柄回转中心的距离完全相等，装配时需要保证每根连杆的大端轴瓦间隙控制在0.03-0.05mm区间，间隙过小会在热机状态下出现抱轴故障，间隙过大则会产生敲击异响加速磨损。中心轴座的中心孔为动力输出端的安装基准，孔内设计有键槽，用于与输出轴实现周向固定，传递做功产生的扭矩。整个组件的轴向尺寸紧凑，所有活塞的销孔轴线都处于同一垂直于输出轴的平面内，装配后需要逐组校验活塞的上止点、下止点位置，确保各缸的压缩比一致，避免出现各缸做功不均匀的问题。

从应用适配性来看，这类星型活塞组件除了传统的内燃机应用场景，也可以改造为高压柱塞泵的动力端结构，依靠多柱塞的往复运动实现大流量高压流体输出，在高压清洗设备、油田注水泵、化工计量泵领域也有同类结构的衍生应用。设计时需要根据不同的应用场景调整活塞与连杆的材质配比，内燃机场景下活塞采用铝合金材质降低往复质量，连杆采用调质合金钢保证强度；如果作为泵类组件使用，活塞可以更换为陶瓷材质提升耐磨耐腐蚀性能，连杆可以采用不锈钢材质适配流体介质的腐蚀环境。

结构校验阶段需要重点关注连杆在最大做功压力下的屈曲强度，以及中心曲柄销在多方向交变载荷下的疲劳强度，星型布局下曲柄销同时承受多根连杆传递的不同方向的作用力，载荷谱比直列发动机的曲柄销更复杂，需要通过有限元分析校核应力集中区域，在轴颈过渡位置设计合理的圆角，避免长期交变载荷下出现疲劳裂纹。同时要核算活塞往复运动的惯性力合力，确保在额定转速下惯性力的合力波动值在轴承可承受的载荷范围内，避免输出端轴承过早失效。整个组件的所有运动副都设计有对应的润滑油道通路，压力润滑油从中心轴座的油孔进入，通过曲柄内部的油道输送到连杆大端轴瓦位置，再通过连杆杆身的油道输送到小端活塞销位置，保证所有运动摩擦面都能得到充分润滑，降低运转过程中的摩擦损耗。
