手动台式轴压机精密结构三维设计

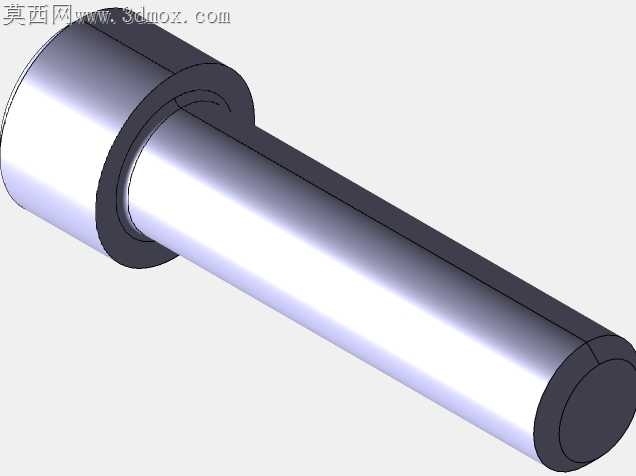

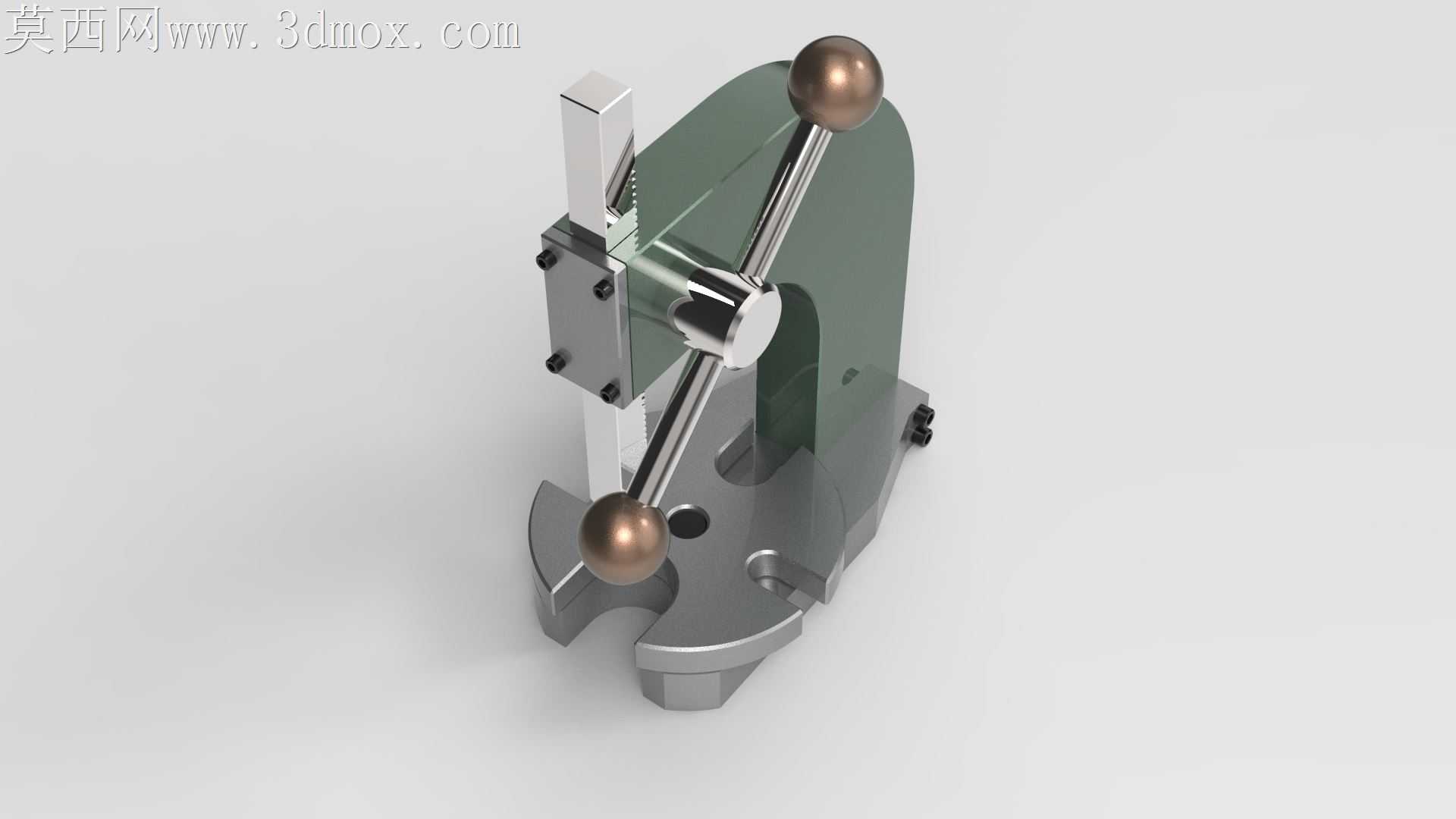

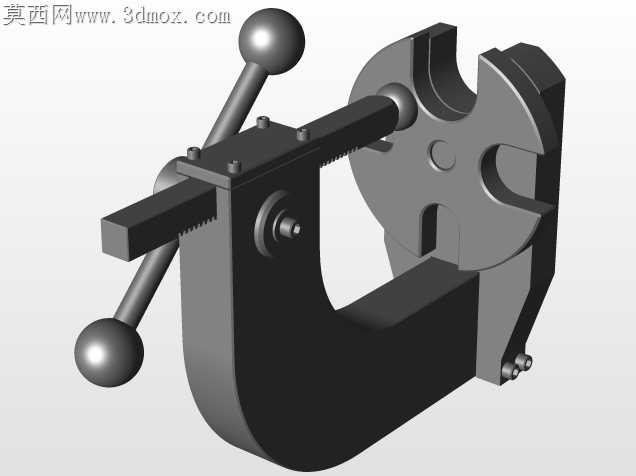

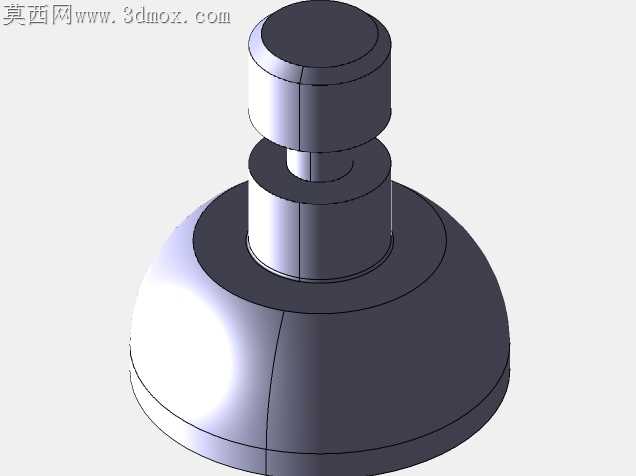

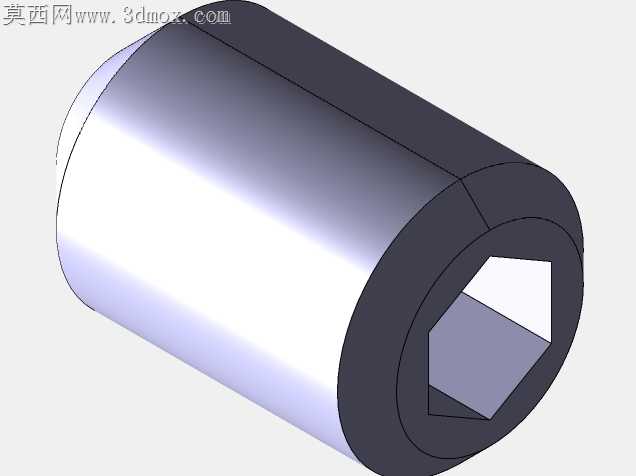

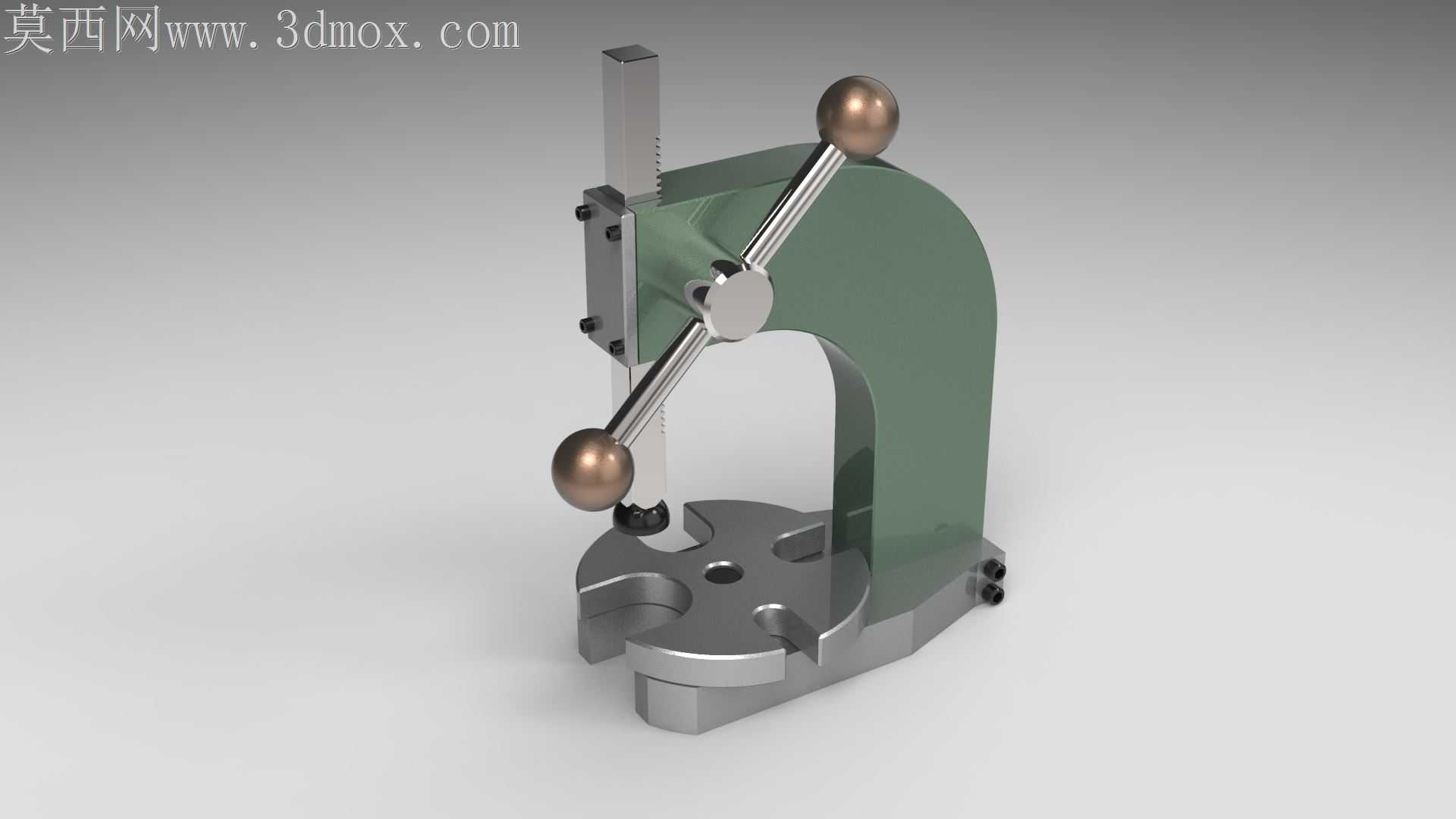

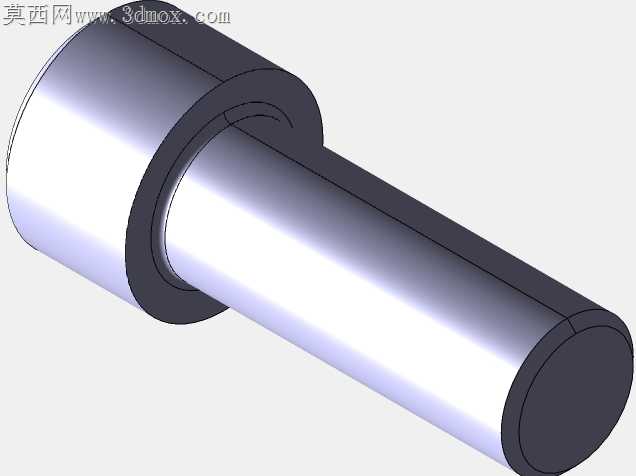

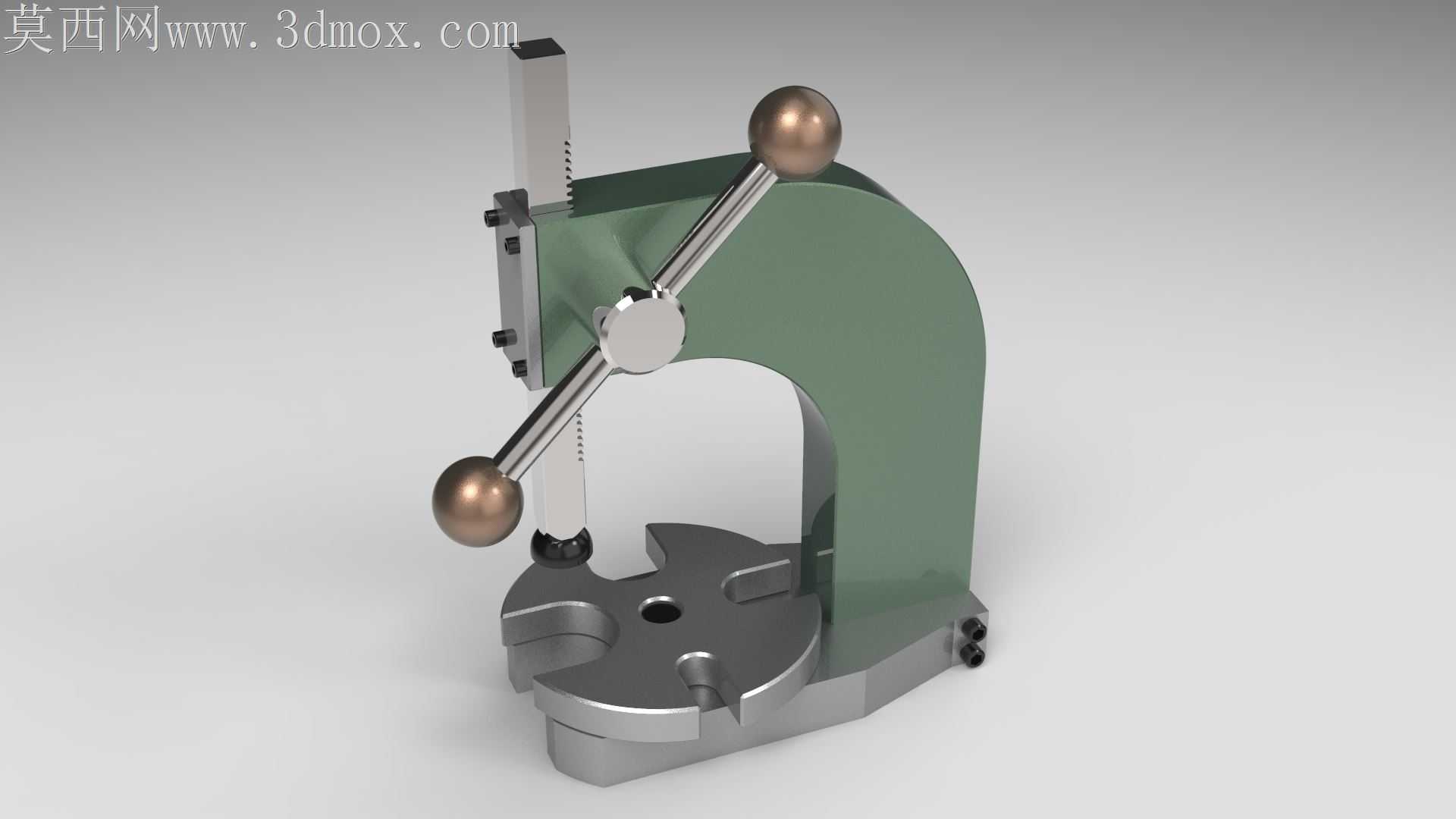

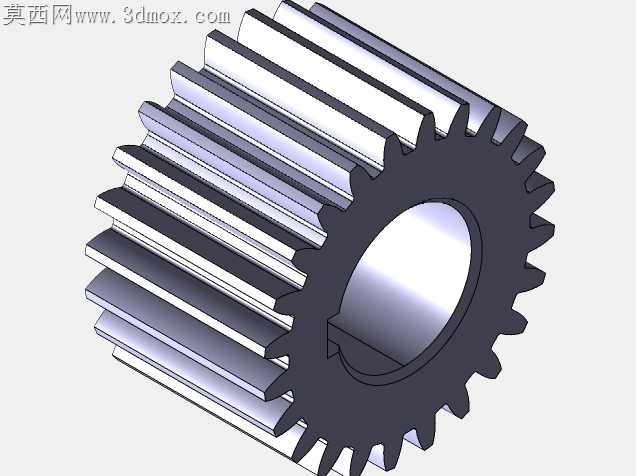

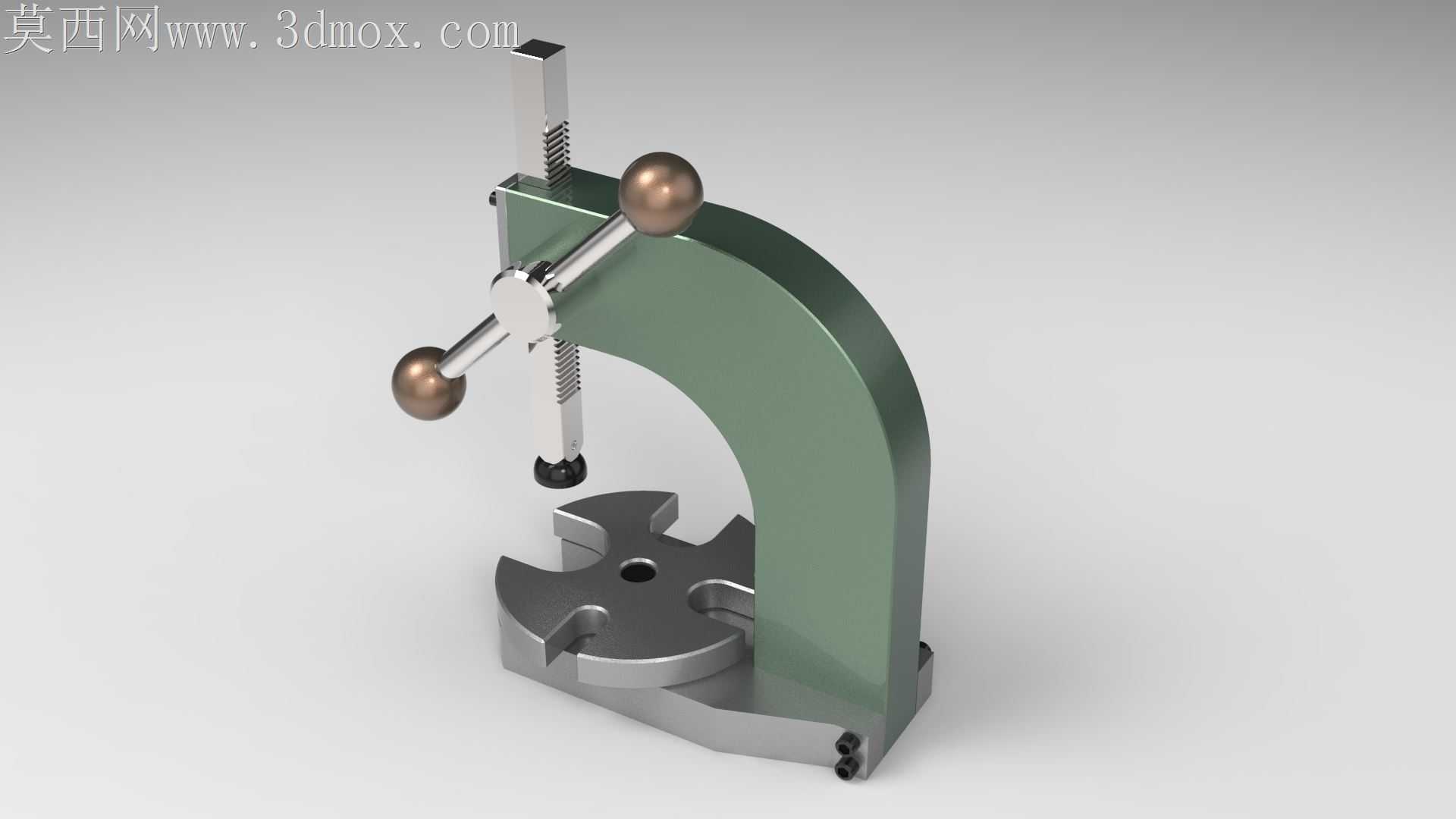

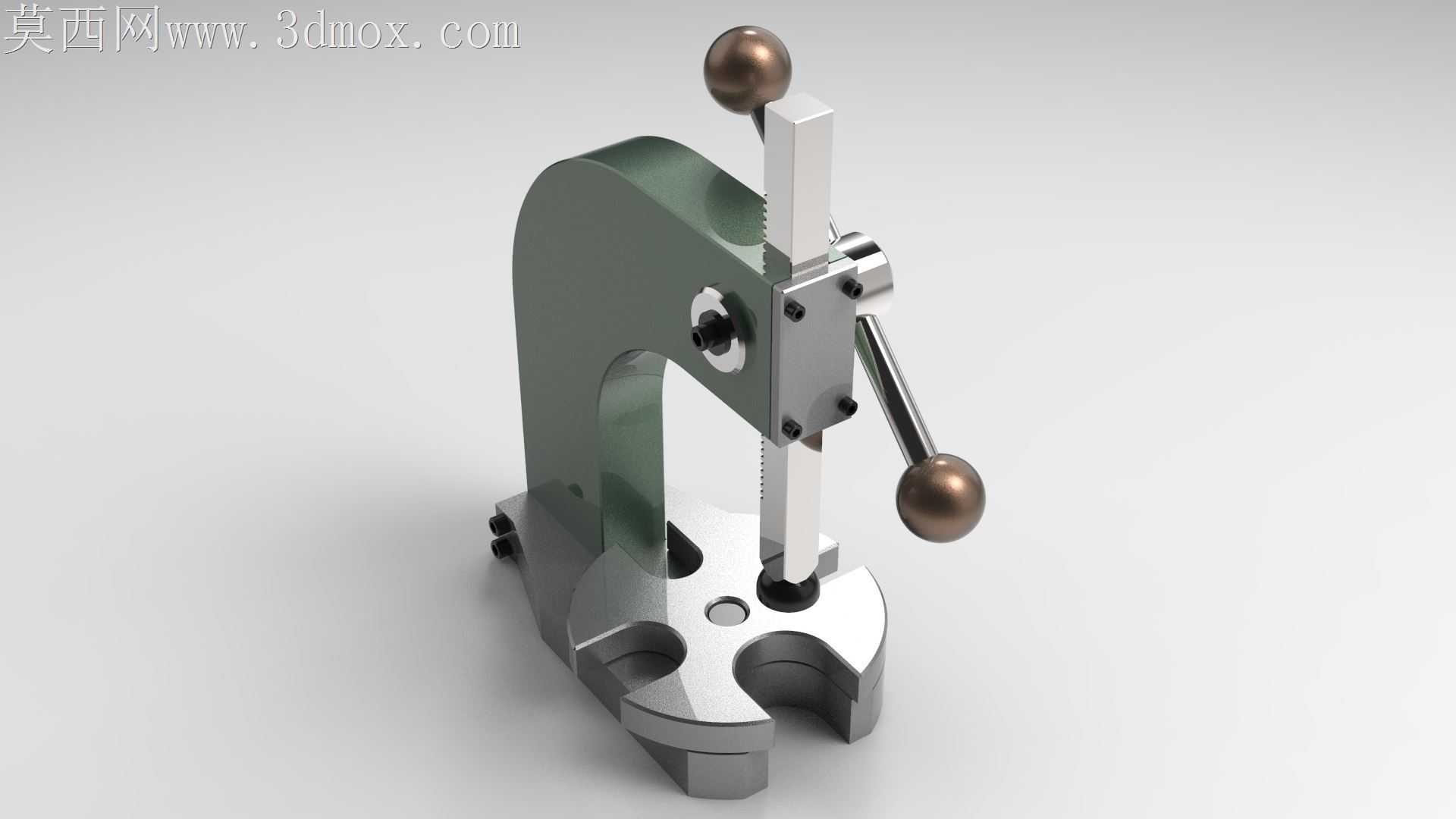

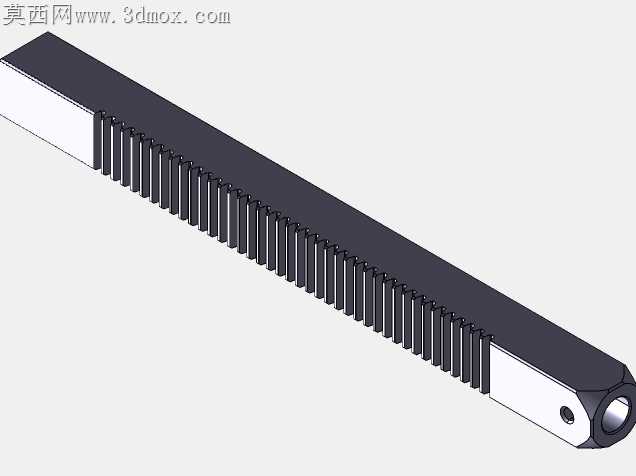

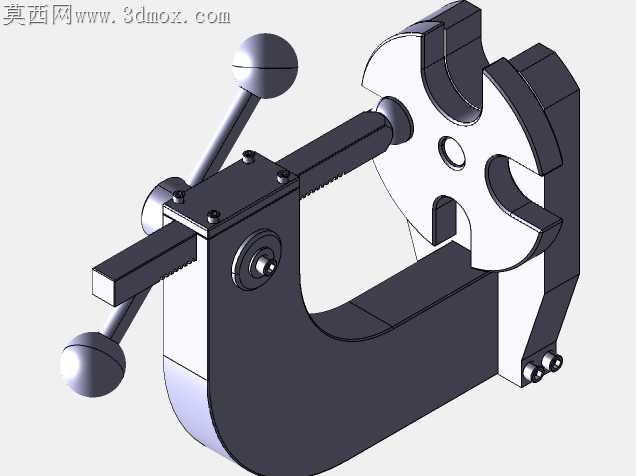

本作品为手动台式轴压机的三维建模设计，整体采用C型开式机身结构，在三维建模过程中严格遵循手动压装设备的实际功能逻辑与装配关系，对每一个零部件都进行了精准的参数化建模，确保各部件之间的配合公差符合机械设计规范。建模阶段首先完成机身主体的构建，机身采用厚重的C型铸钢形态设计，在三维软件中通过拉伸、切除、圆角等特征命令打造出兼具刚性与操作空间的开式结构，底部工作台设置多组定位孔与开口槽，方便不同规格工件的装夹定位，同时预留了工装安装的适配位置。传动部分采用齿轮齿条传动结构，建模时精准还原了齿条的齿形参数、齿轮的啮合间隙，搭配双球头操作手柄，其中竖直方向的微调球头用于小行程精准对位，侧方的长力臂手柄用于提供压装驱动力，通过杠杆原理放大操作力，实现小操作力下的大压装输出。压头部分设计为可快换结构，建模时预留了不同规格压头的安装接口，能够适配不同直径轴类零件的压装需求。材质与渲染阶段，针对不同部件赋予了贴合实际工业产品的材质属性：机身主体赋予深绿色哑光烤漆材质，还原工业设备机身的涂装质感；传动齿条、压头、工作台面、紧固件等金属加工部件赋予抛光镀铬或精磨钢材材质，通过调整金属材质的反射率、粗糙度参数，还原金属加工面的光泽与质感；操作手柄的球头部分赋予棕褐色胶木材质，模拟绝缘防滑的操作握感。渲染阶段采用柔和的工作室布光方案，通过主光源、补光与环境光的搭配，清晰展现设备的结构层次与材质细节，阴影过渡自然，能够直观呈现设备的外观形态与结构特点。设计思路上围绕小型零件压装的实际使用场景，兼顾操作便捷性与结构刚性，C型开式结构方便工件取放，双手柄设计兼顾快速行程调整与大压力压装的需求，整体结构紧凑无冗余部件，所有运动部件都做了干涉检查，确保操作过程中无部件碰撞，能够真实还原手动轴压机的工作原理与装配关系，可作为手动压装设备设计参考、机械结构教学演示的数字化模型使用。
