英伟达RTX2080公版显卡外观结构三维设计

做这个显卡模型的时候最先卡壳的是双风扇区域的曲面衔接，公版RTX2080的外壳不是生硬的直角拼接，风扇外圈的金属饰圈和中间黑色磨砂面的过渡带做了0.3mm的微弧下沉，一开始直接用放样做出来的面在光影下会有明显的折痕，后来把过渡区域的控制线拆成三段，分别对应饰圈倒角、弧面下沉、磨砂面抬升三个曲率段，反复调整控制点权重才消掉了光影断层。

结构取舍上没去抠冷头内部的微水道细节，毕竟外观展示为主，把散热鳍片的阵列间距做了还原，鳍片和外壳边框的预留间隙控制在0.8mm，和实物的装配公差对齐，不会出现模型里鳍片穿模到外壳的问题。金手指部分做了分段式的凸起细节，每个接触片的边缘倒角都单独处理，不是一整块平面拉出来的假结构，接口区域的DP、HDMI、Type-C接口都做了内凹的深度，接口内部的弹片细节也做了简化但保留识别度，不会一眼看上去就是平的贴图。

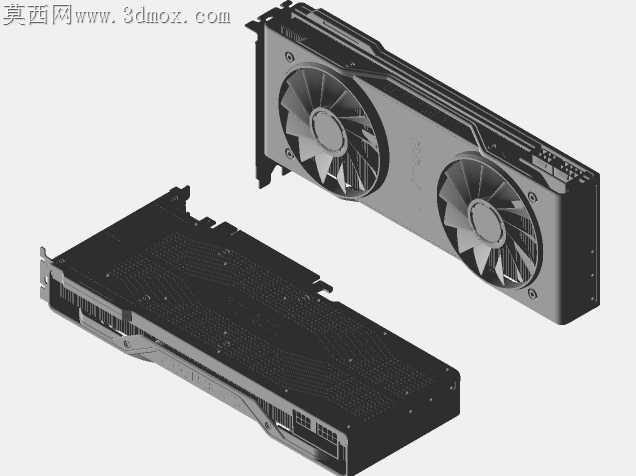

装配逻辑上是按照真实显卡的堆叠顺序来的，先定位PCB基板的基准面，再把接口组件对齐基板边缘的安装孔，散热模组的固定柱对应基板上的孔位做了同轴配合，风扇的安装座和外壳内侧的卡扣位做了0.1mm的间隙预留，模拟真实装配的公差空间，不会出现硬卡进去的干涉问题。外壳侧面的GEFORCE RTX标识不是浮雕刻得特别深，控制在0.2mm的凸起高度，和实物的丝印+微凸质感匹配，不会显得过于突兀。

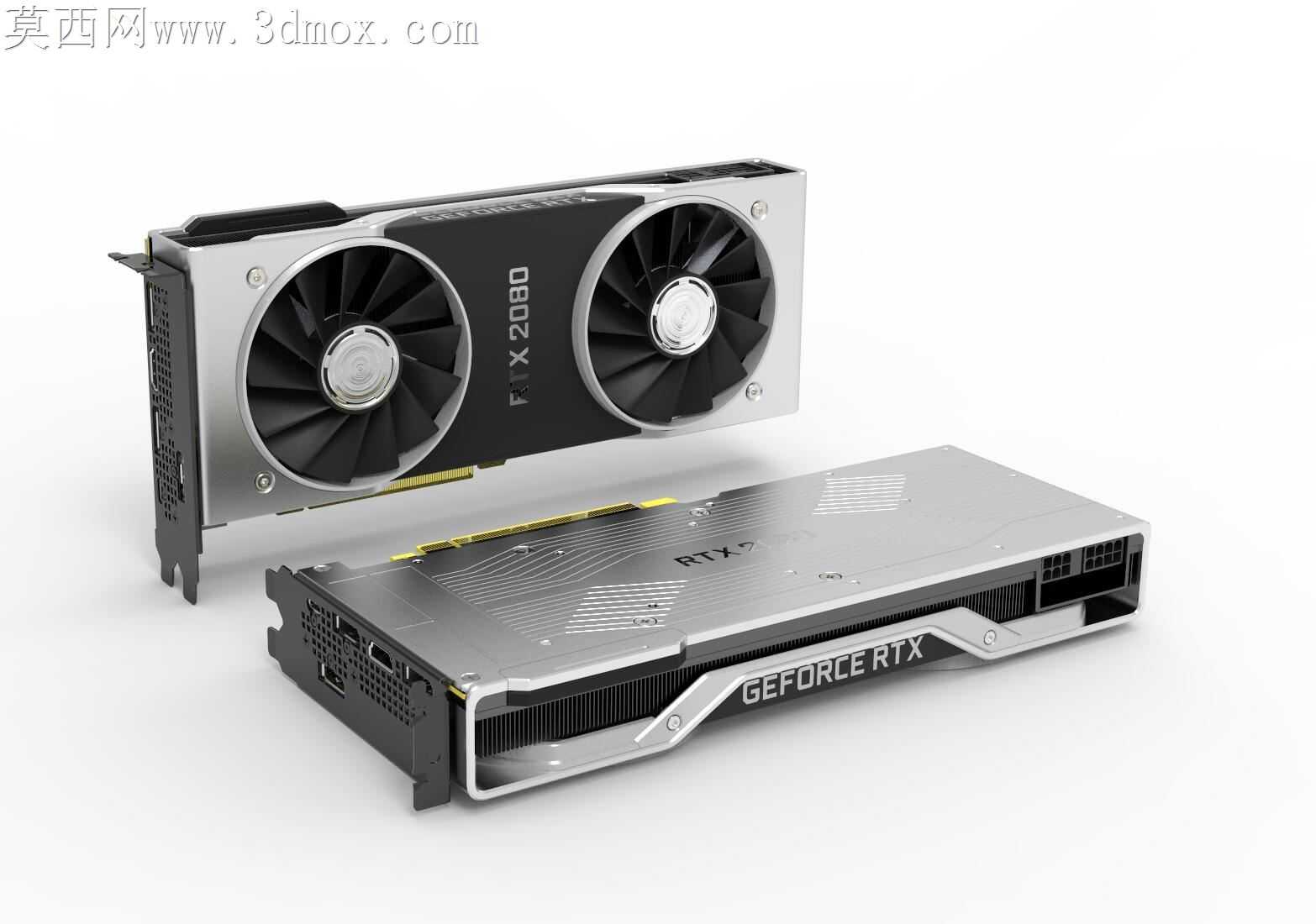

材质调试的时候花了不少时间，风扇扇叶是半透明的磨砂黑，不是纯黑塑料，给了轻微的半透属性和细微的颗粒质感，金属外壳部分做了拉丝纹理，拉丝方向顺着外壳的长边走向，边缘的高光反射强度调得比中间区域稍高，模拟金属边缘倒角的反光效果。中间黑色区域是类肤磨砂质感，粗糙度调到0.6左右，不会像亮面塑料那样反射太杂的光，背板的金属拉丝纹理和正面外壳做了细微的粗糙度区分，背板更偏向哑光金属，不会和正面抢视觉重心。

做这个模型的初衷是给数码产品外观设计做参考，很多做电竞硬件周边的设计师需要准确的显卡尺寸和外观曲率来搭配机箱、显卡支架这类产品，模型的外轮廓尺寸完全对齐公版卡的实测参数，各个接口的位置、风扇的直径、外壳的厚度都和实物一致，拿来做场景渲染、产品适配验证都能用，不用再自己反复测量实物尺寸。
