多自由度仿人机械手臂结构设计

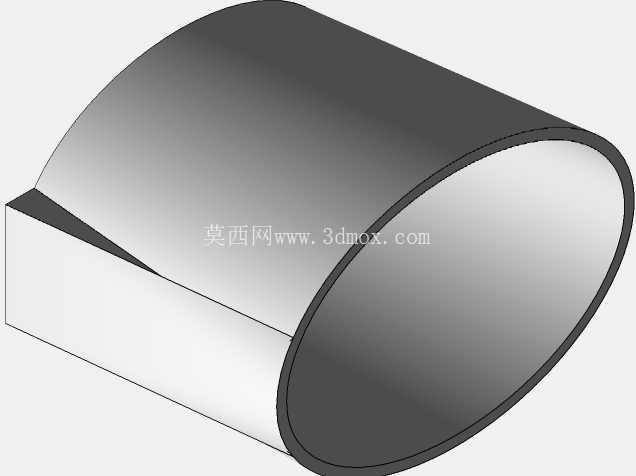

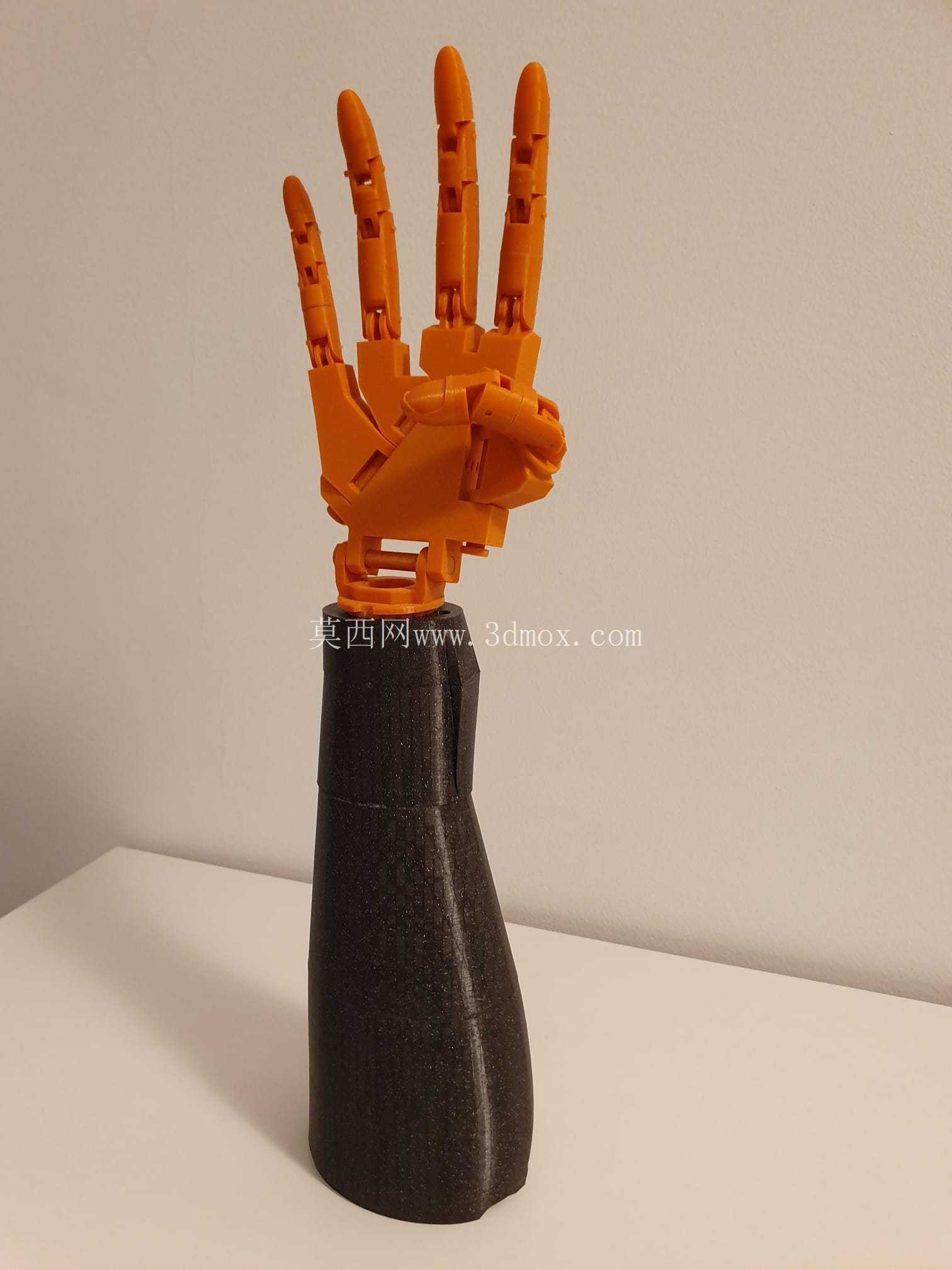

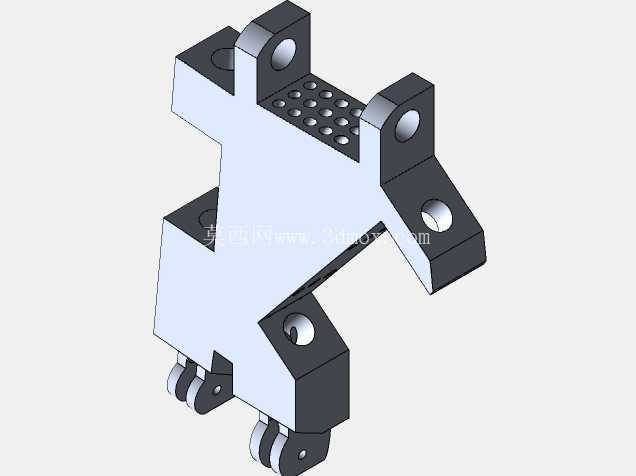

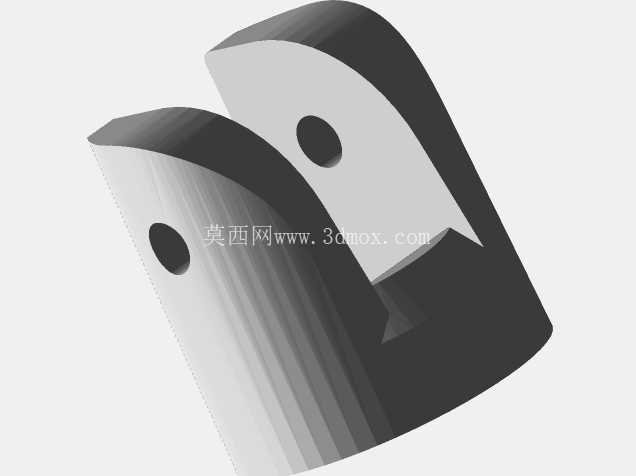

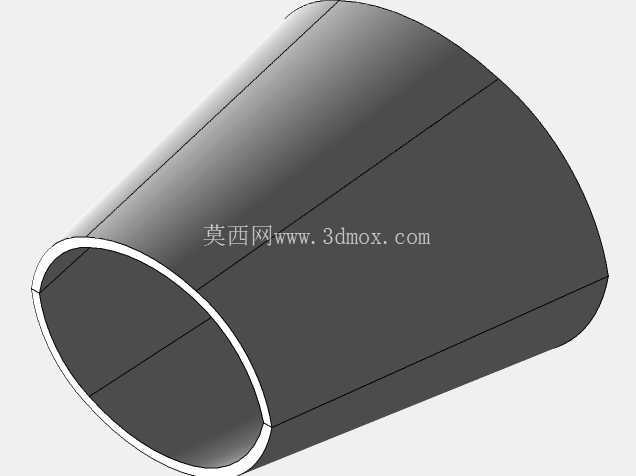

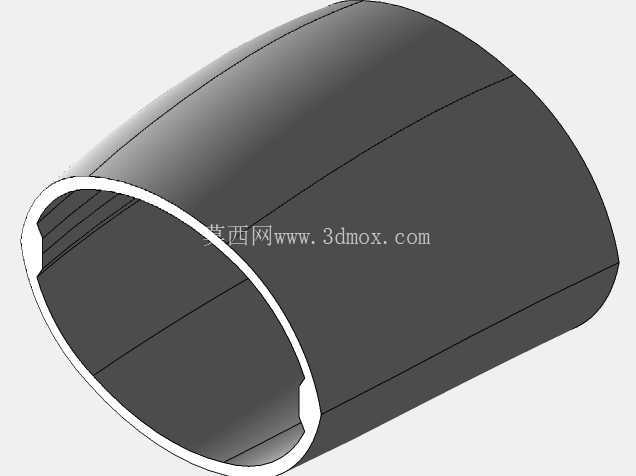

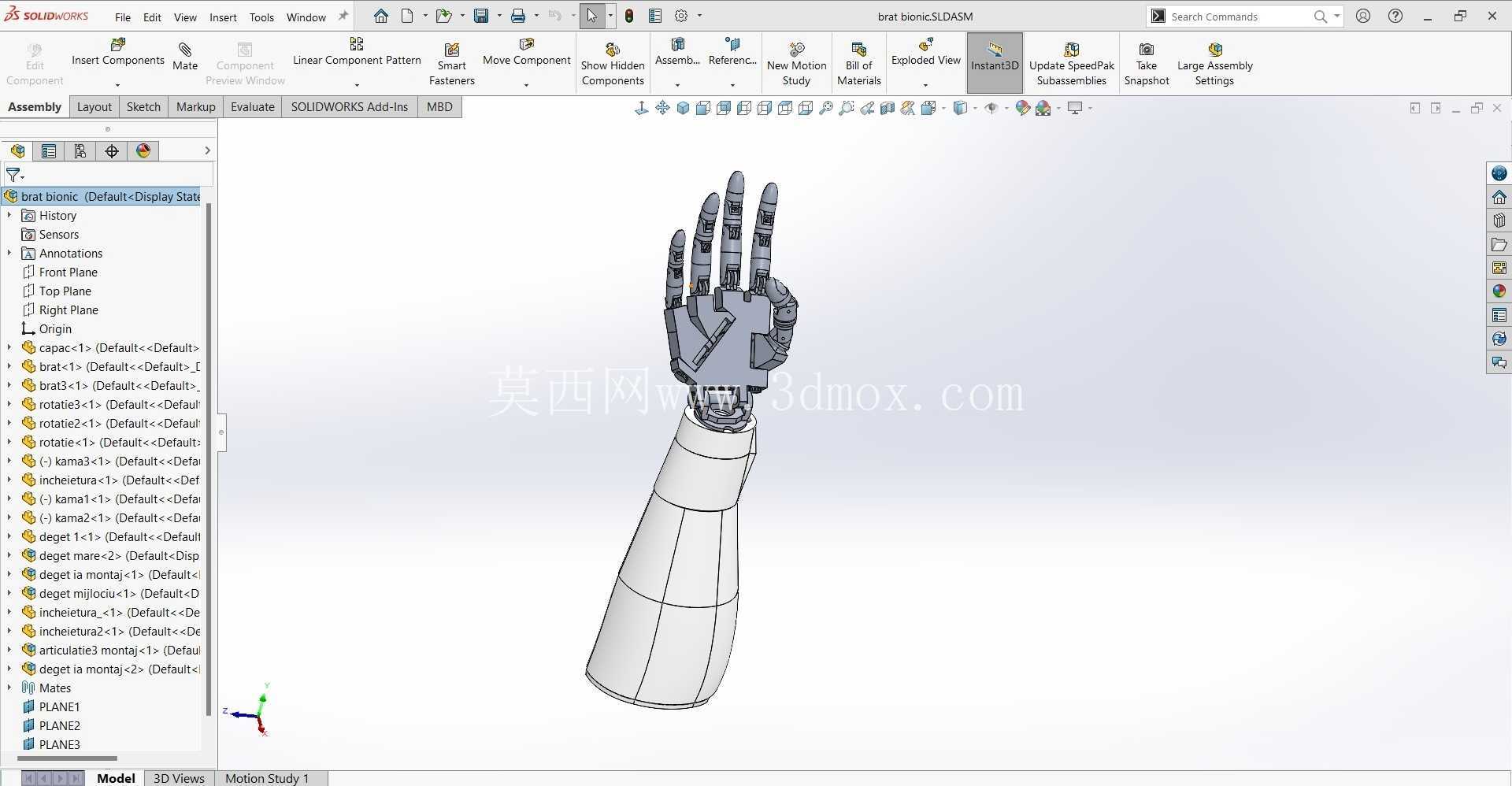

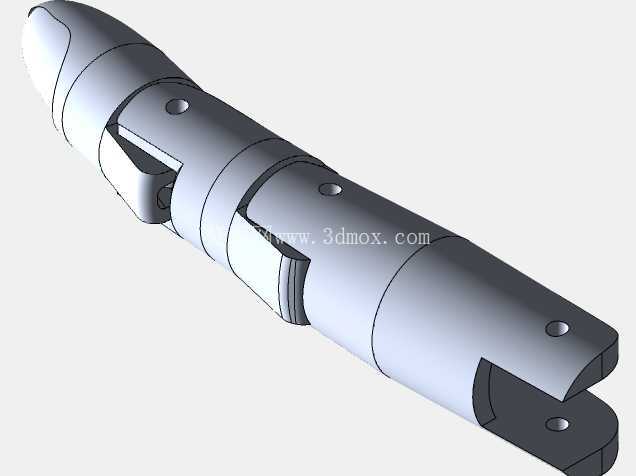

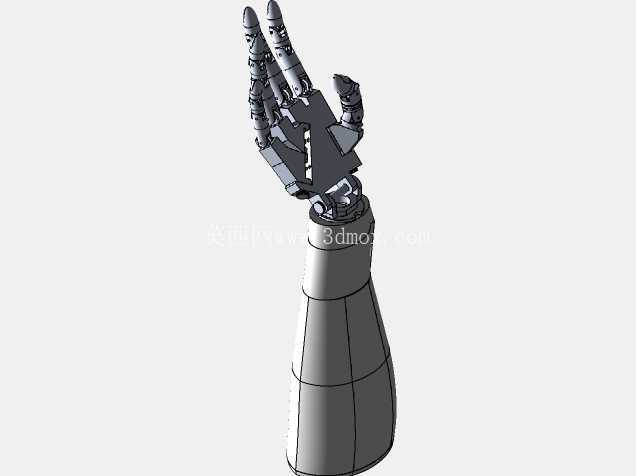

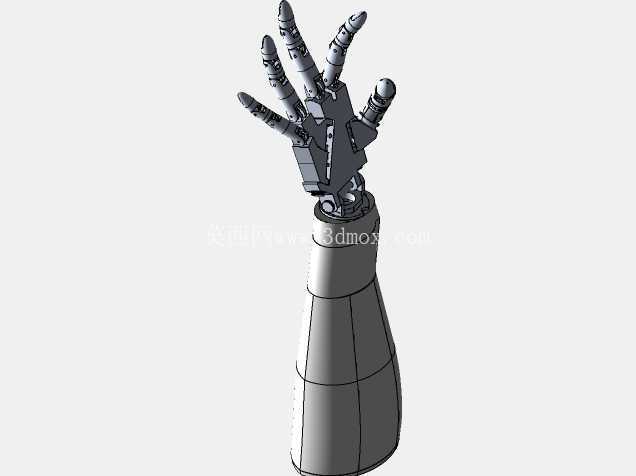

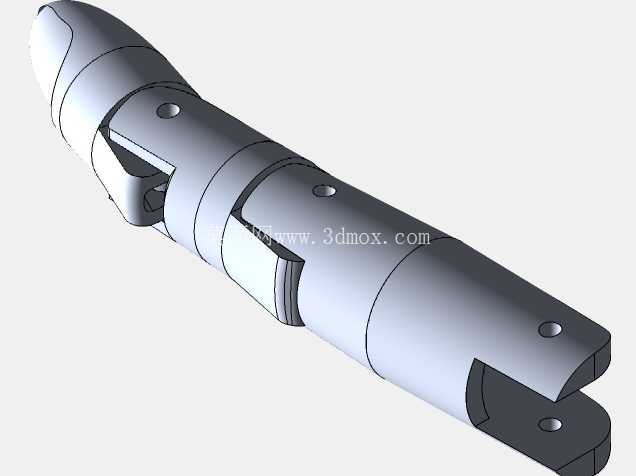

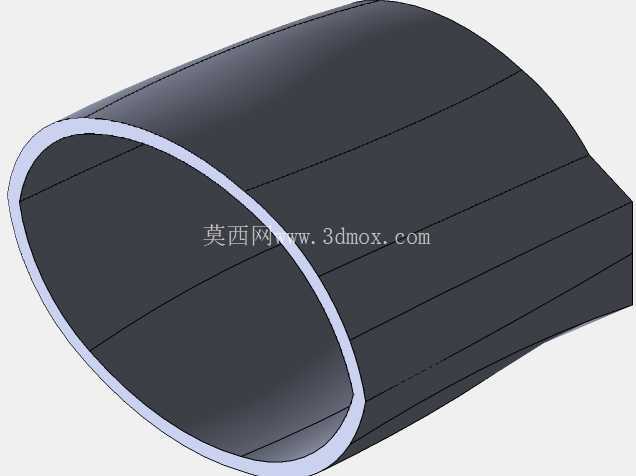

　　这款仿人机械臂的结构设计，核心参考人体上肢的运动逻辑搭建，从腕部到指节的每一处转动副都匹配人体肢体的活动范围，可覆盖日常人手90%以上的动作姿态，在康复辅具、服务机器人、教学演示、特种作业替代等场景都有明确的落地适配空间。从结构设计思路来看，整体采用分段式模块化布局，前臂段做了等截面锥度设计，既预留了内部走线、驱动元件的安装空间，也保证了臂段自身的结构刚度，避免末端负载时出现过大挠度。手部的指节结构采用串联连杆布局，每根手指的转动关节都做了限位结构，模拟人体手指的弯曲角度限制，防止运动过程中出现结构干涉或者过位损伤，拇指单独设置了外展转动副，可实现与其余四指的对掌动作，这也是仿人机械手能够完成抓握、捏取等精细操作的核心结构基础。

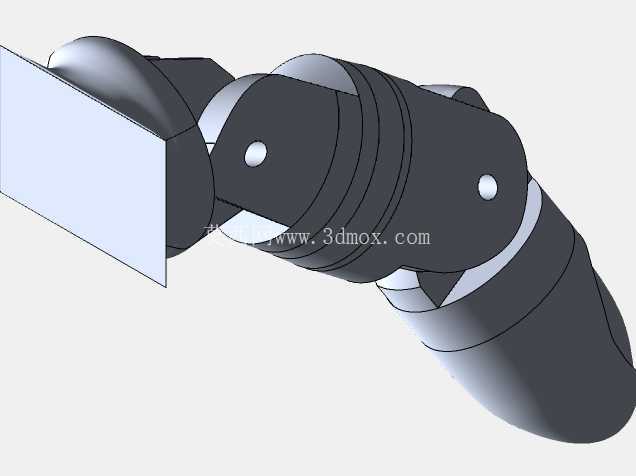

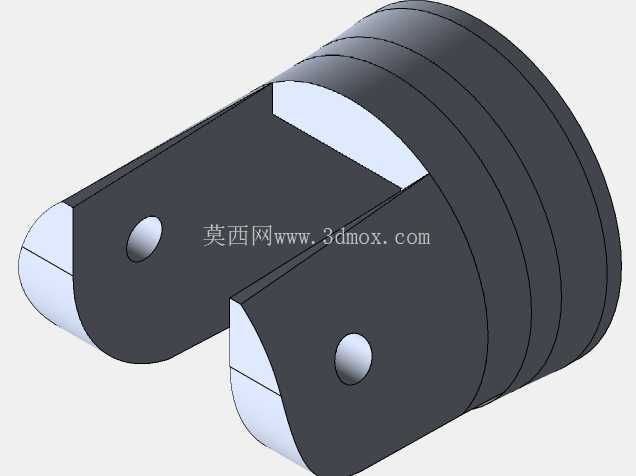

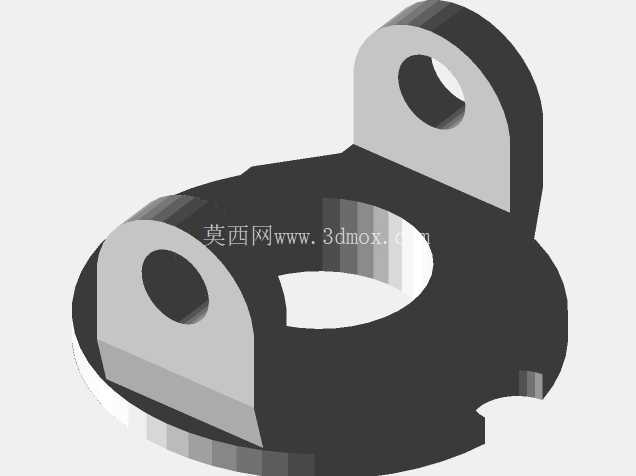

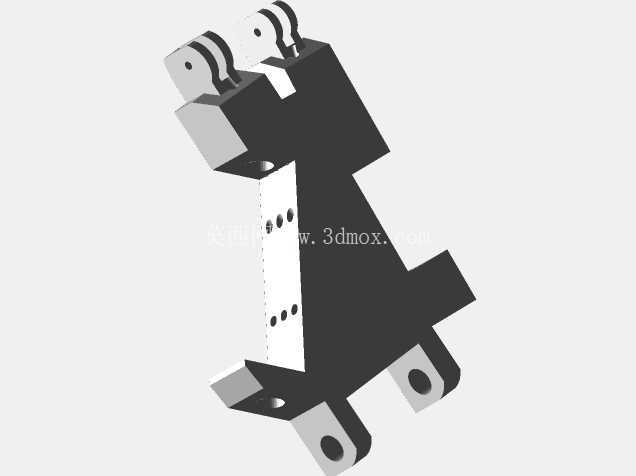

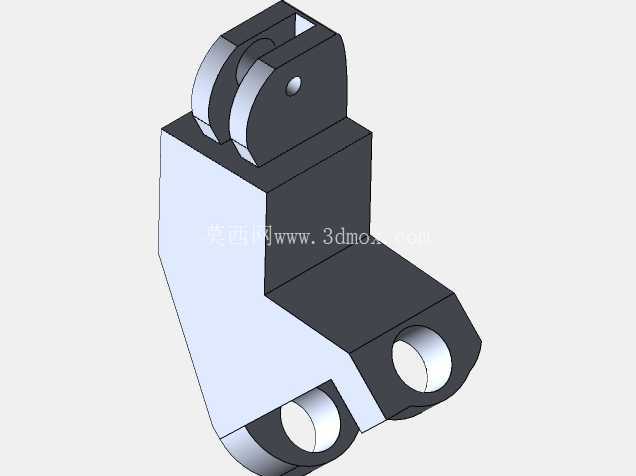

　　从安装边界来看，臂段根部预留了标准法兰接口，可直接适配市面主流的协作机器人关节模组、桌面级机械臂底座，不需要额外做转接件加工，安装端面的定位销孔按照通用工业接口标准设计，重复定位精度可控制在0.1mm以内，满足常规演示与轻载作业的精度要求。腕部设置了两个正交方向的转动副，可实现俯仰、偏转两个维度的姿态调整，配合臂段的转动自由度，末端手部可以到达工作半径内的任意空间姿态，工作半径覆盖从安装面起向前350mm的半球形空间，可适配桌面级作业、上肢康复训练等场景的空间需求。

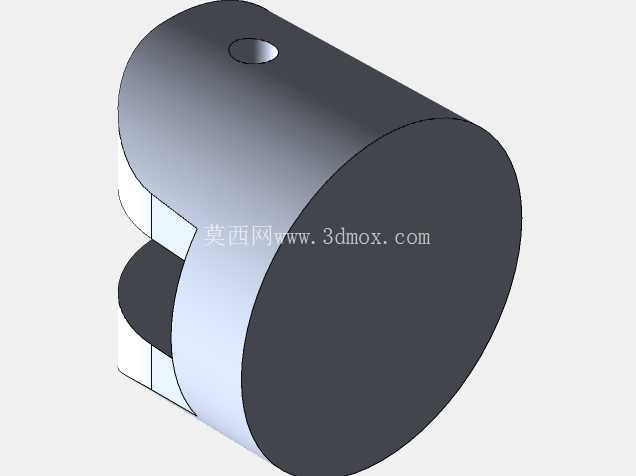

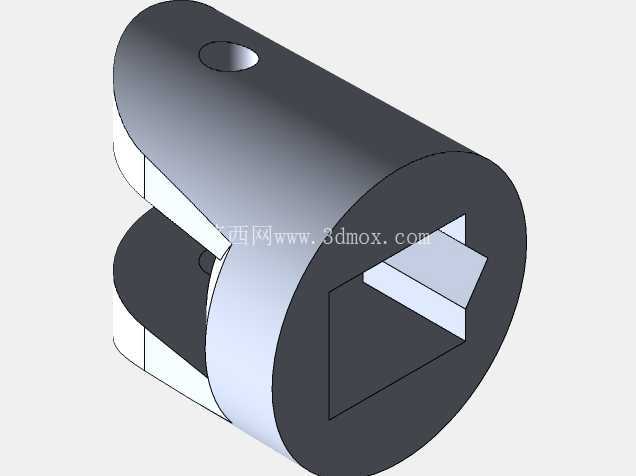

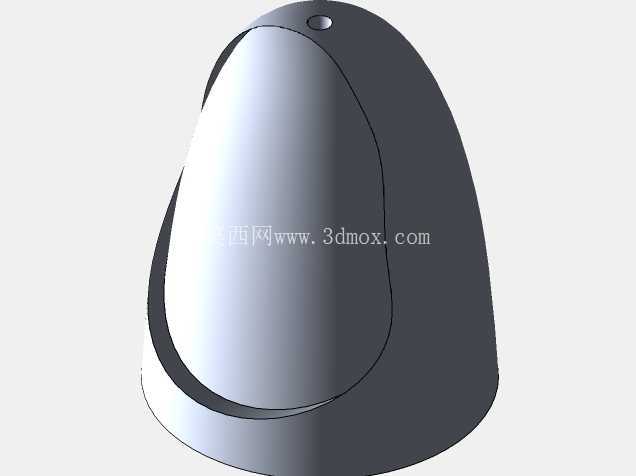

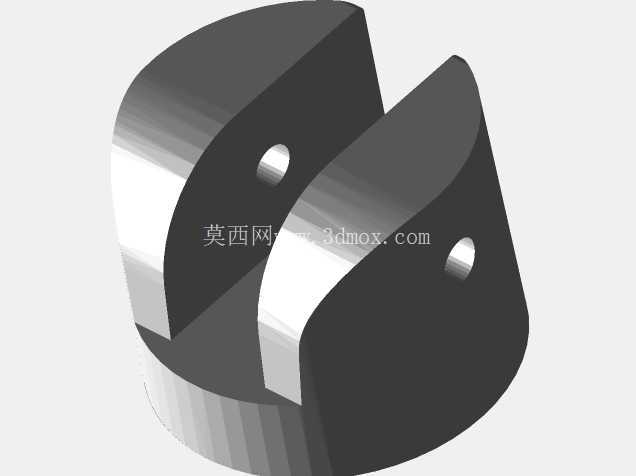

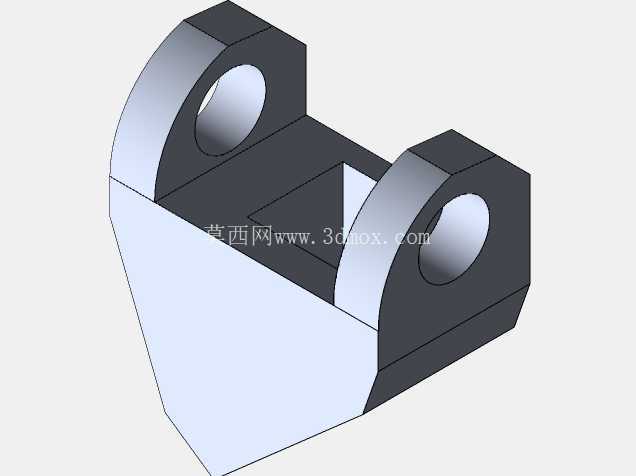

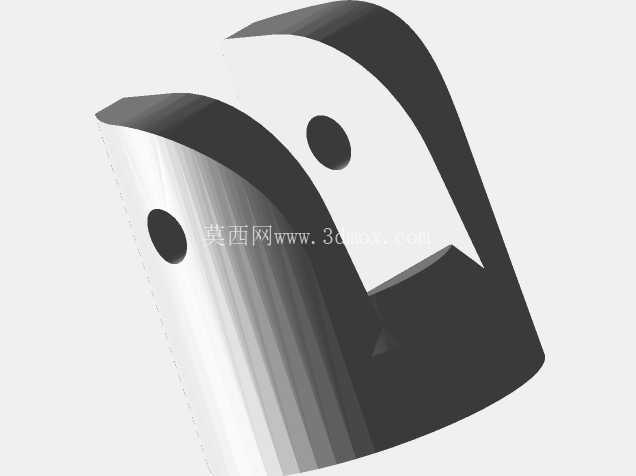

　　指节的接触面做了微弧面处理，后续可加装硅胶防滑垫，提升抓握物体时的摩擦力，针对不同形状的物体，比如柱状工具、薄型卡片、不规则小零件，都可以通过调整各指节的弯曲角度实现稳定包覆抓持，最大可承载0.5kg的末端负载，满足轻载作业的使用需求。结构设计阶段充分考虑了3D打印加工的工艺性，所有零件的壁厚都设置在1.5mm以上，没有小于45度的悬空面，不需要额外添加大量支撑就可以完成打印加工，降低了原型制作的成本与周期，各关节的铰接孔都预留了标准轴承的安装位，可选用微型深沟球轴承降低转动阻尼，提升关节运动的顺畅度，避免长时间转动出现的磨损松旷问题。

　　内部走线全部通过臂段内部的空腔布置，从指节到腕部再到前臂根部的走线槽做了圆角过渡处理，避免运动过程中线缆被结构件剐蹭磨损，也不会出现线缆外露影响外观与运动的问题。在实际应用场景中，这款结构既可以作为高校机械专业仿生机构设计的教学案例，帮助学生理解串联连杆机构、自由度配置的相关知识，也可以作为康复辅具的原型结构，适配上肢运动功能障碍患者的康复训练需求，还可以加装在服务机器人本体上，完成物品抓取、递送等日常服务动作，针对一些危险环境的轻载作业场景，比如实验室试剂取用、狭小空间内的零件拾取，也可以通过加装远程控制模块实现替代人工作业，降低作业人员的安全风险。设计过程中对各关节的运动行程做了反复校核，确保全行程范围内没有结构干涉，各运动部件之间预留了0.2mm的装配间隙，既不会因为间隙过大出现晃动，也不会因为间隙过小出现运动卡滞，所有连接部位都采用标准紧固件连接，不需要特殊定制的连接件，后期维护更换零件非常方便，针对不同的负载需求，也可以通过更换臂段的材料，比如从PLA打印件更换为铝合金机加工件，快速提升整体结构的负载能力，不需要对整体结构做大幅修改。
