模块化立方星星体结构三维设计

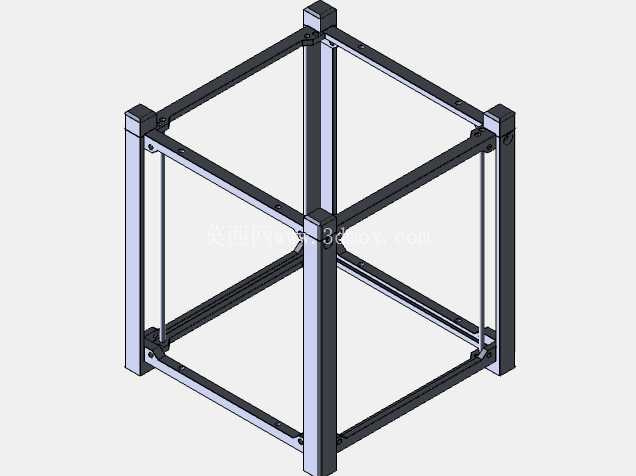

　　本次呈现的立方星结构设计，面向微纳航天发射与在轨应用场景，适配当前商业航天批量组网、快速集成的实际需求，可作为高校航天科研、商业航天公司技术验证、空间环境探测任务的星体承载平台使用。从实际工程落地角度出发，该结构采用标准立方星通用尺寸边界设计，外框采用高强度轻量化型材搭建，四根纵向支撑立柱搭配多层横向安装板，形成稳定的笼式承载结构，所有安装接口均匹配通用星载设备的安装孔位标准，可直接适配市面上主流的星载计算机、电源模块、通信板卡、姿控组件以及光学载荷，无需额外定制转接结构，能大幅缩短卫星的总装集成周期。

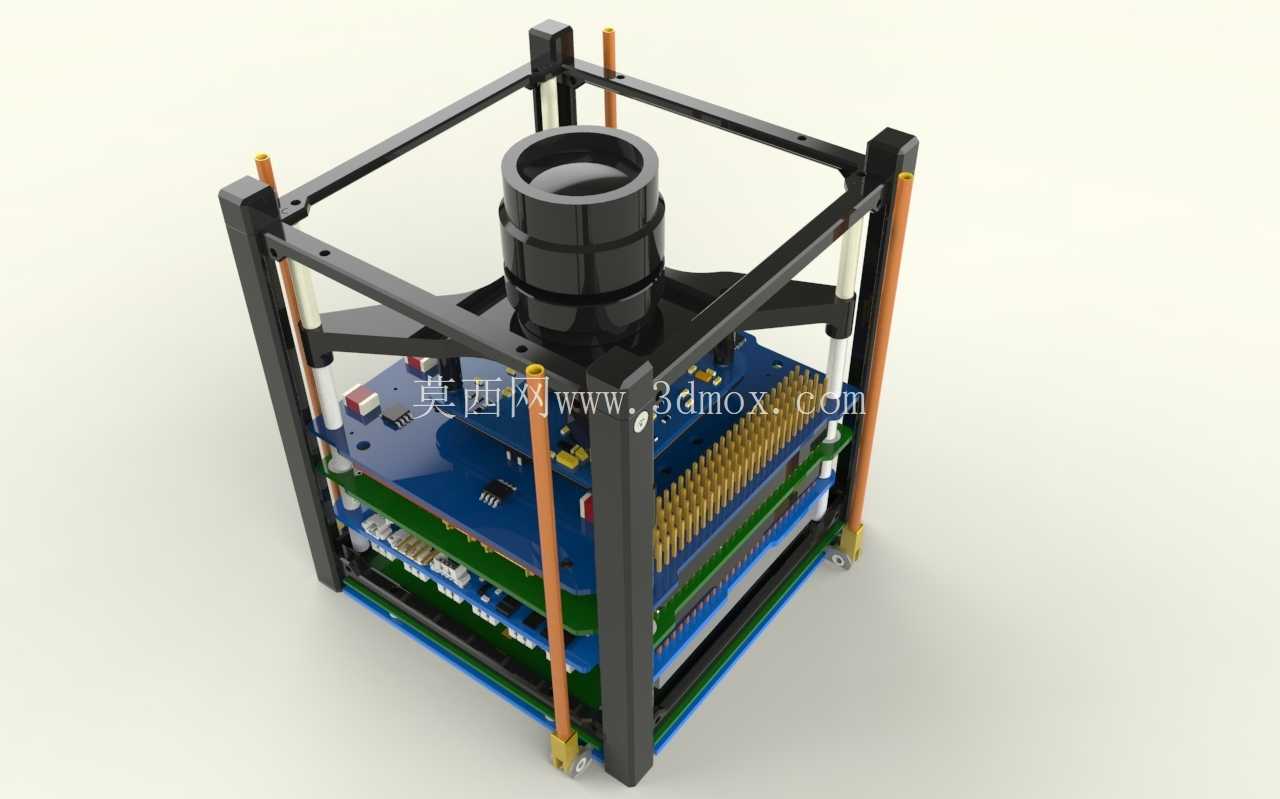

　　设计过程中优先考虑结构的力学承载性能，外框支撑件采用等截面设计，在保证整体刚度满足发射阶段过载、振动工况要求的前提下，通过结构拓扑优化去除非承载区域的冗余材料，将整星结构自重控制在合理区间，为有效载荷预留更多的重量配额。多层安装板之间采用等间距排布设计，层间预留足够的走线空间，板卡类设备可直接沿导向槽插入层间位置，通过侧边紧固件完成固定，装配过程无需复杂工装，单星总装时间可压缩至传统定制结构的三分之一左右，适配批量生产的流水线作业需求。顶部预留标准载荷安装接口，可适配不同口径的光学相机、遥感探测载荷，接口处采用定位销加紧固件的组合固定方式，保证载荷安装的同轴度精度，避免发射过程中的振动导致载荷光轴偏移。

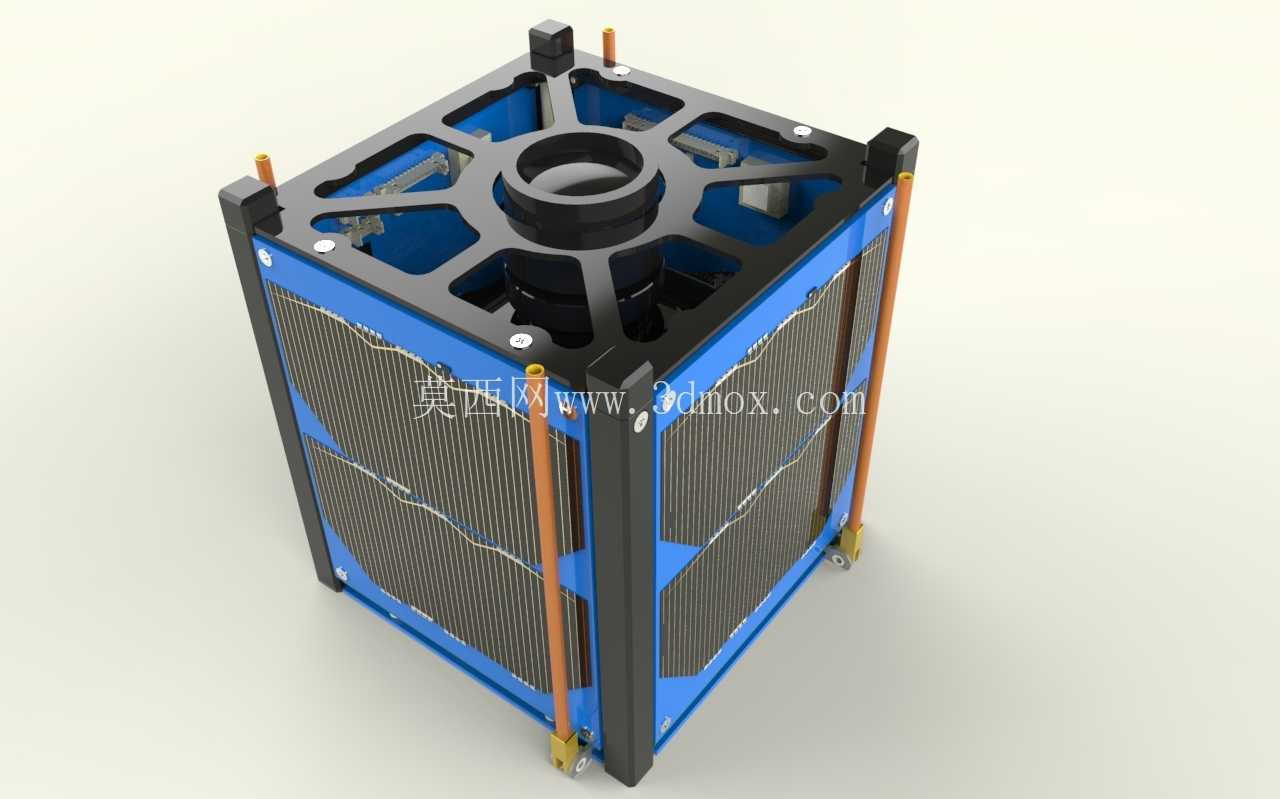

　　结构侧面预留太阳能电池阵的安装铰链接口，可直接适配展开式太阳能板的安装需求，铰链安装位的公差经过严格校核，保证太阳能板展开到位后的定位精度，满足在轨发电的角度要求。结构内部的走线槽采用一体化设计，将电源线、信号线分槽布设，避免不同线路之间的电磁干扰，所有过线位置均做圆角钝化处理，防止线缆绝缘层在装配或者振动过程中被割破，提升整星的电气可靠性。在热设计层面，多层安装板之间预留合理的导热路径，可根据不同设备的发热功率选配导热垫或者导热条，将星载设备工作产生的热量传导至外框结构，再通过外表面的热控涂层辐射至外太空，保证各设备工作在允许的温度区间内。结构的所有连接位置均采用防松设计，紧固件搭配防松垫圈或者螺纹胶使用，可承受发射阶段的高频振动与冲击载荷，避免入轨后出现连接松动导致的结构失效。从装配兼容性角度考虑，该结构可适配1U到3U不同规格的立方星配置，仅需调整纵向支撑立柱的长度即可完成不同尺寸规格的拓展，无需重新设计整套连接结构，大幅降低衍生型号的设计成本。在地面测试阶段，该结构可直接适配通用的立方星测试工装，无需定制专用测试夹具，可完成振动测试、热真空测试、质心测试等一系列地面验证试验，减少测试环节的工装投入。

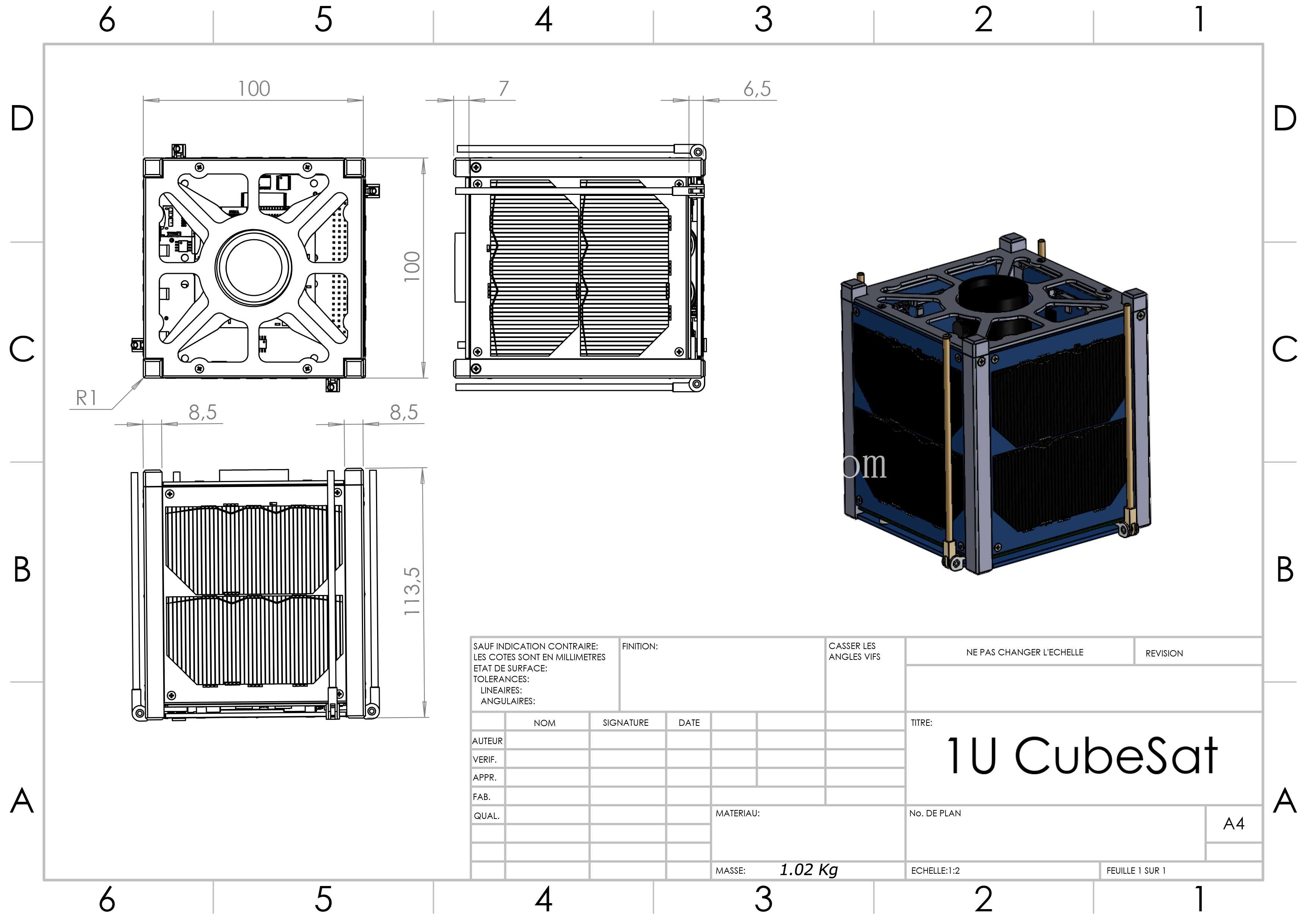

　　设计过程中对所有安装孔位的位置度、平面度公差都做了明确标注，所有结构件均可采用常规的机加工工艺完成制造，加工精度要求适配普通精密机加工的能力范围，无需特殊工艺即可实现批量生产，单套结构的制造成本相较于一体化加工的星体结构有明显下降。结构边角位置均做倒角处理，避免总装过程中尖锐边角划伤操作人员或者损坏线缆、器件，同时也能减少结构的应力集中，提升整体结构的抗疲劳性能。针对星载设备的散热需求，部分发热量大的设备安装位可额外选配散热翅片结构，通过外框直接将热量导出，无需额外占用星内空间。该结构的设计充分考虑了从零件加工、整星总装、地面测试到发射入轨全流程的工程需求，没有冗余的设计元素，每一处结构特征都对应明确的工程用途，可直接用于实际立方星型号的结构设计参考，也可作为航天相关专业教学演示的三维模型使用，帮助从业者理解微纳卫星的结构组成与装配逻辑。
