航空发动机涡轮风扇装配结构设计

在航空动力系统的核心部件设计环节，涡轮风扇组件是大涵道比喷气发动机的核心做功单元，直接决定发动机的推进效率、进气压缩比与运行稳定性，其结构设计需要同时兼顾气动效率、结构强度、装配便捷性与动平衡性能，是航空航天动力装备研发中精度要求极高的零部件组。

从实际应用场景来看，这类涡轮风扇组件主要装配于喷气式航空发动机的前端进气段，工作时随主轴高速旋转，将进入发动机的来流进行初步压缩与分流，一部分气流进入外涵道直接产生推力，另一部分气流进入核心压气机段参与后续燃烧做功循环，是航空发动机推力输出的关键结构之一。除航空航天领域的动力装备外，同结构原理的涡轮风扇也可应用于高速流体输送设备、高功率涡轮增压器、工业级高速通风装置等需要高速旋转做功的流体机械场景，其叶片曲面设计直接影响流体通过效率与运行噪音水平。

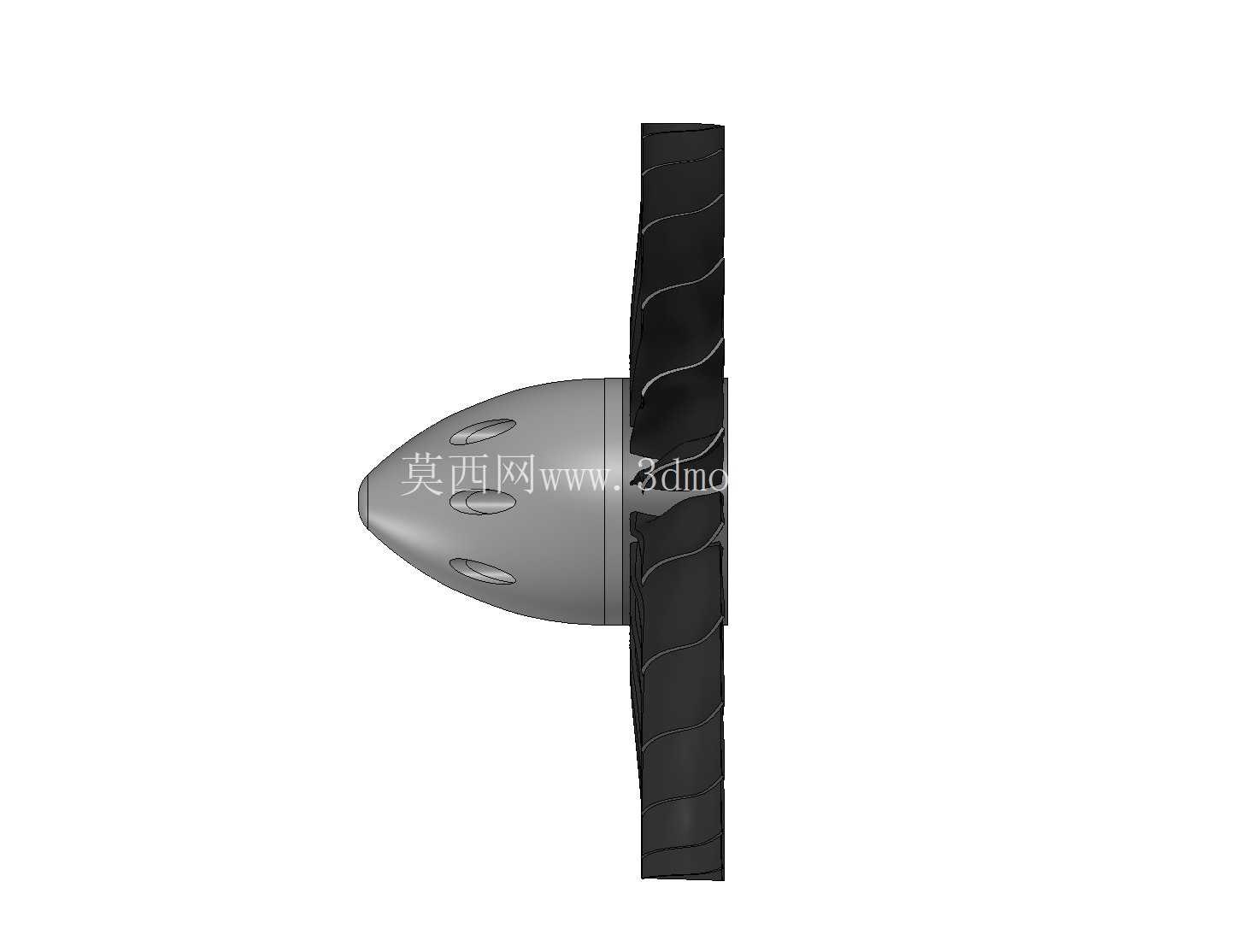

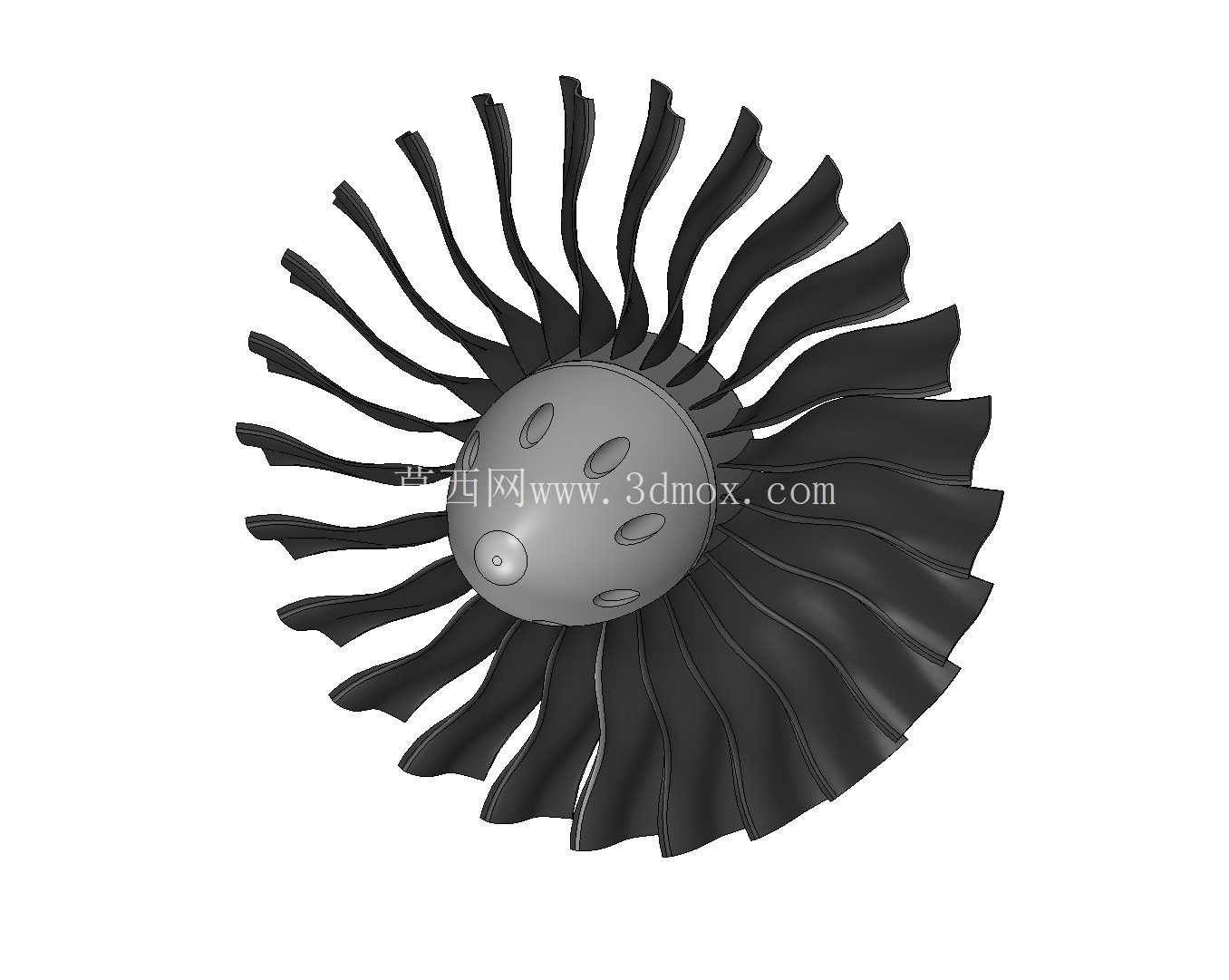

该组件的结构设计围绕功能需求展开，整体由涡轮风扇叶片轮盘与前端头锥两部分构成，头锥采用流线型椭球曲面设计，能够在高速旋转时对正面来流进行顺滑导流，避免气流在轮盘前端形成紊流区，降低进气阻力与气动噪音。轮盘周向均匀分布的数十片曲面叶片采用三维扭转变截面设计，叶片型线沿径向从根部到顶部按照气动载荷分布规律做角度扭转，根部截面厚度更大以承载旋转时的离心力载荷，顶部截面更薄以契合外涵道气流的流动角度，最大化提升气流做功效率。叶片与轮盘采用一体化结构设计思路，减少分体装配带来的连接应力集中点，提升高速旋转下的结构可靠性。

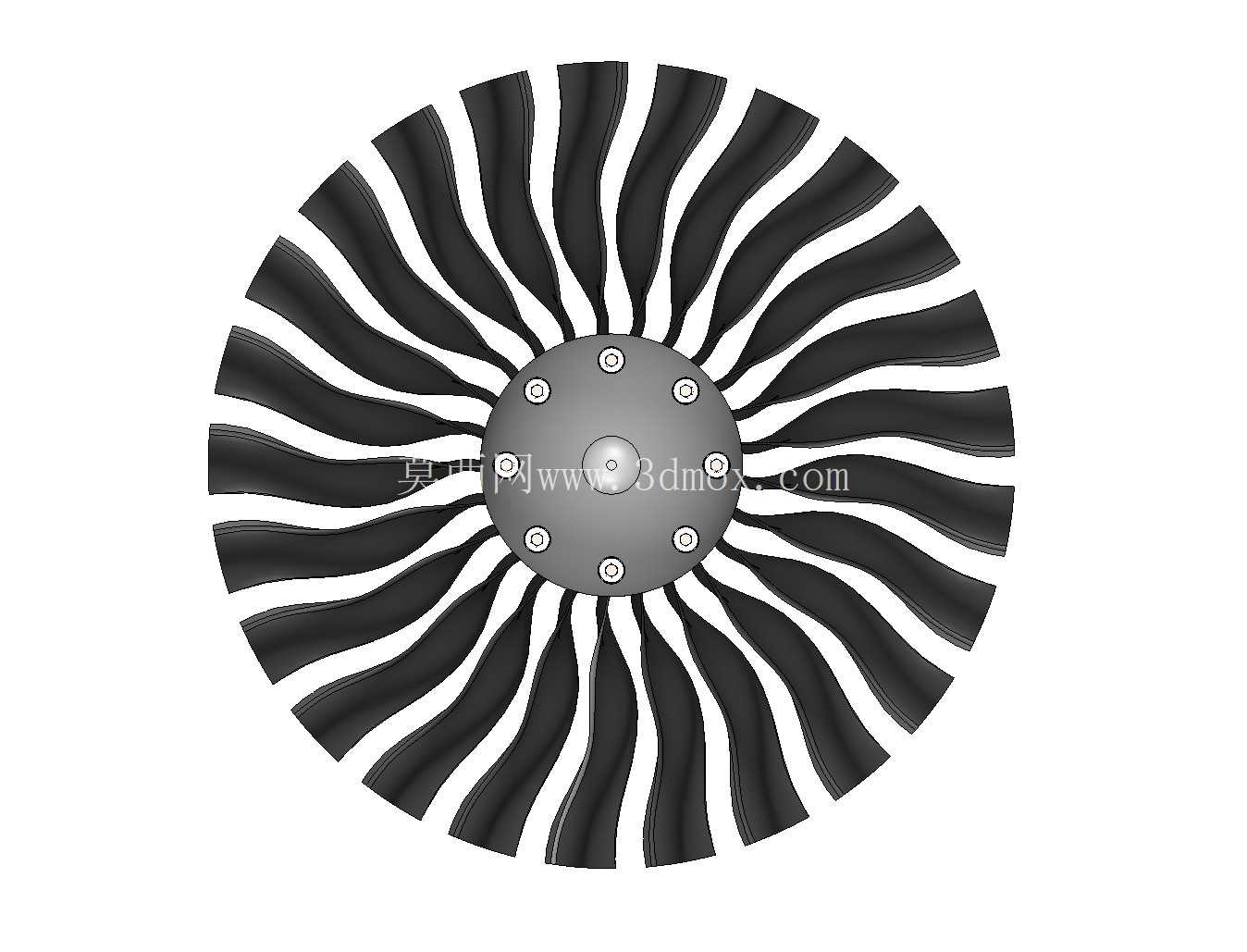

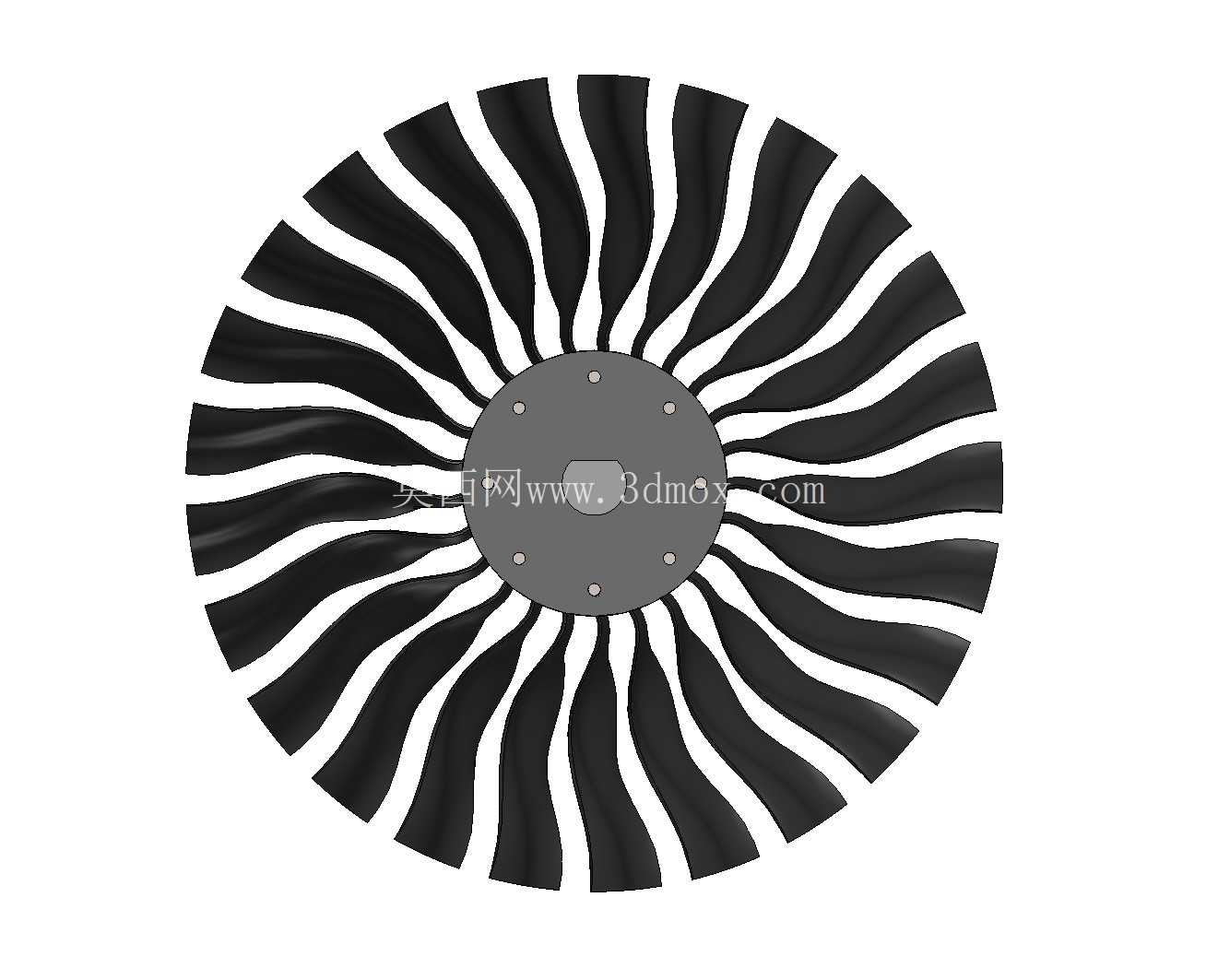

从安装边界与装配逻辑来看，该组件设计时预留了标准的轴系安装接口，采用M4x20规格的螺栓实现头锥与风扇轮盘的紧固连接，装配时需要严格控制每颗螺栓的拧紧力矩一致，避免因连接预紧力不均导致组件动平衡超标，引发高速旋转时的振动问题。需要注意的是，该组件的设计范畴不包含传动轴部分，实际装机使用时需要匹配对应直径的动力输出轴，同时在装配完成后需要做整体动平衡校正，确保组件在额定工作转速下的振动值处于允许区间内，避免长期运行出现疲劳损坏。

设计过程中，叶片曲面的构建是核心难点，需要结合流体仿真得到的气流流速、压力分布数据反复调整型线，既要保证气流通过时的压力损失最小，也要兼顾叶片自身的结构强度，避免在高速旋转产生的巨大离心力下出现叶片变形或断裂。轮盘上的镂空减重孔设计，在不影响整体结构强度的前提下降低了组件自身重量，减少了主轴旋转时的转动惯量，提升发动机的响应速度。头锥表面的光滑曲面设计，除了导流作用外，也能避免高速气流中的杂质在轮盘前端堆积，维持组件长期运行的动平衡稳定性。

在实际生产制造环节，这类曲面结构的涡轮风扇组件通常采用精密铸造工艺完成毛坯成型，后续通过五轴数控加工对叶片型面、安装定位面、螺栓连接孔进行精加工，确保每个叶片的型线精度、位置度误差控制在极小范围内，保障组件的气动性能与装配精度。对于结构设计从业者而言，这类组件的建模过程需要重点关注曲面的连续性、周向阵列的均匀性、装配配合面的公差匹配，尤其是叶片根部与轮盘的过渡圆角设计，需要做应力释放处理，避免应力集中导致的疲劳失效问题。
