多行牵引式农作物播种设备结构设计

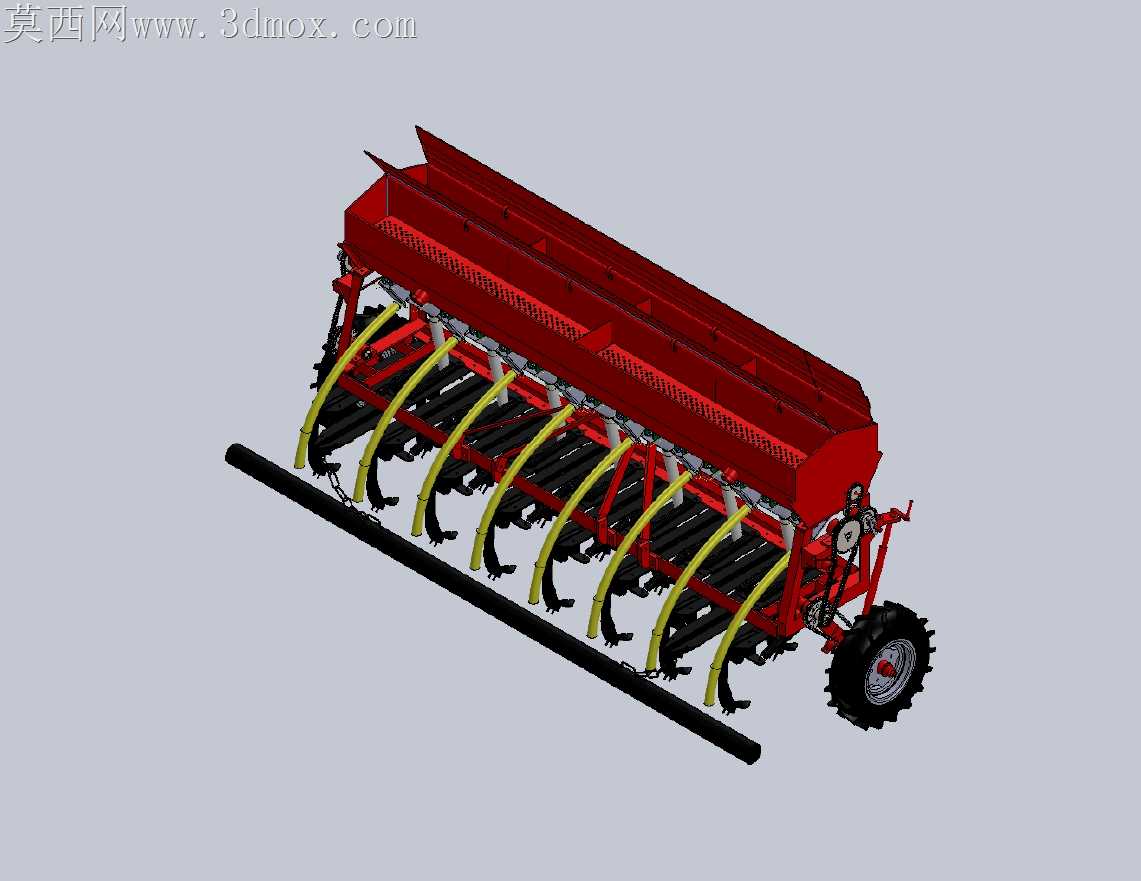

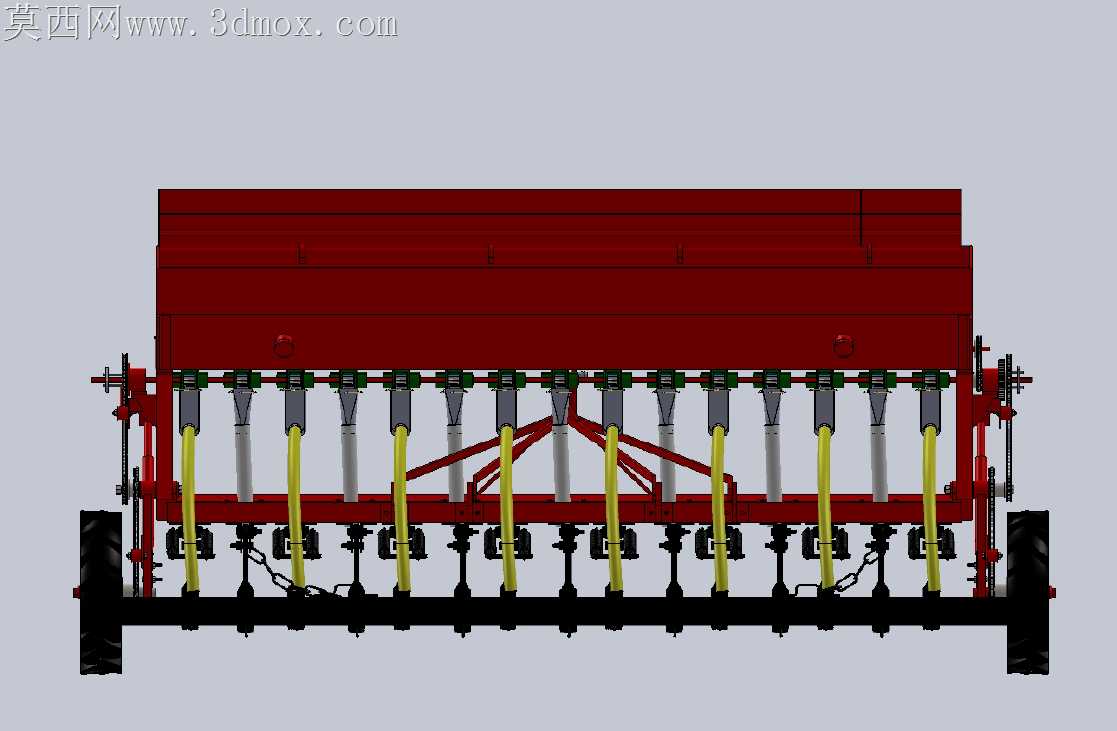

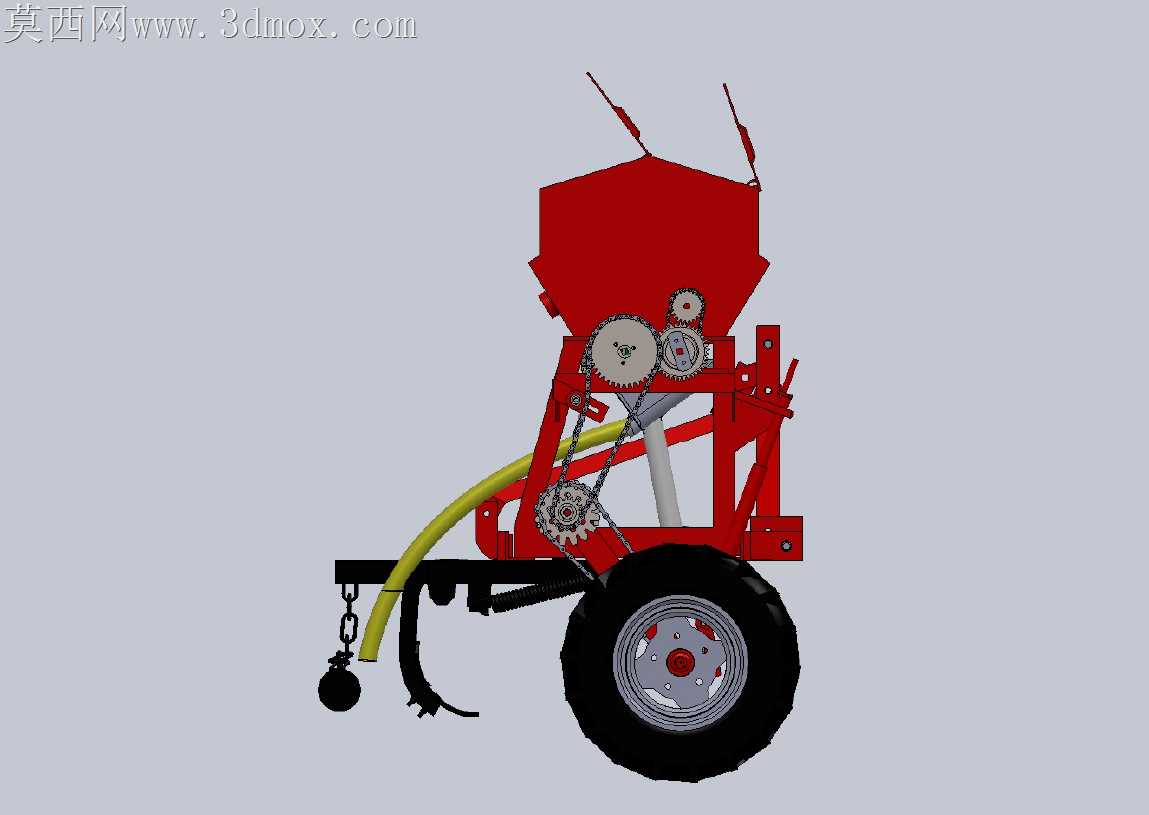

本作品为多行牵引式播种机三维设计成果，建模阶段采用自顶向下的设计思路，首先完成整机作业幅宽、播种行数、牵引挂接尺寸的整体参数定义，再拆分出种箱总成、排种导种机构、机架支撑总成、行走轮总成、仿形单体组件等独立模块逐一建模，确保各部件装配间隙符合农机作业的实际工况要求。建模过程中对核心功能结构做了精细化还原：上部大容量种箱采用薄壁钣金结构建模，通过抽壳、阵列加强筋的方式还原真实种箱的结构强度设计，种箱下部对应每一行播种位设置独立的排种器安装位，排种器与下方导种管采用同轴心配合装配，导种管采用柔性材质参数设置，模拟实际作业中导种管随地面起伏的小幅摆动特性。下部机架采用矩形钢管焊接结构的建模逻辑，通过焊件模块生成各段型材的对接特征，行走轮总成设置在机架两侧，轮轴与机架之间添加转动配合约束，可模拟行走轮的转动状态；每一组播种单体都配置了独立的仿形弹簧与开沟器组件，开沟器采用耐磨钢材的材质参数设置，表面做金属哑光粗糙质感处理，还原农机部件长期作业的耐磨属性。渲染阶段采用农机产品常用的写实渲染方案，种箱外表面赋予高饱和度的红色烤漆材质，添加轻微的漆面反光效果提升真实感，机架、行走轮支架等结构件赋予深红色防锈漆材质，导种管采用明黄色工程塑料材质，通过鲜明的色彩区分不同功能部件，排种器壳体采用灰色工程塑料材质，行走轮轮胎赋予黑色橡胶材质并添加胎面纹理细节，金属传动部件赋予发黑处理的暗金属质感。整体装配完成后添加了全局光影效果，模拟户外自然光下的农机展示效果，各部件之间的连接关系清晰可见，既完整呈现了多行播种机的整体布局，也精准还原了排种、导种、开沟、仿形各功能模块的结构逻辑，可用于农机结构展示、作业原理演示、后续工程出图等场景。
