数控车床用三爪式镗环工装结构设计

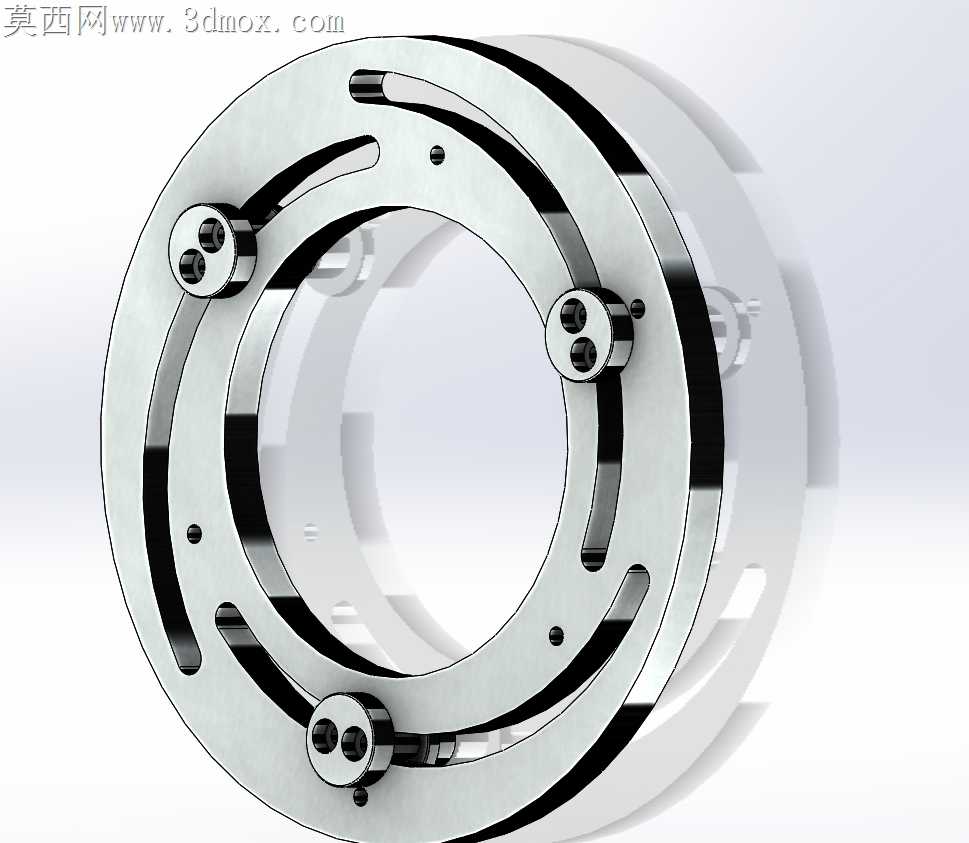

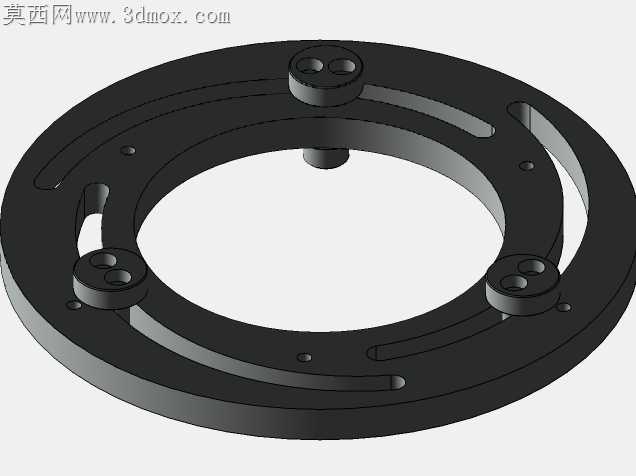

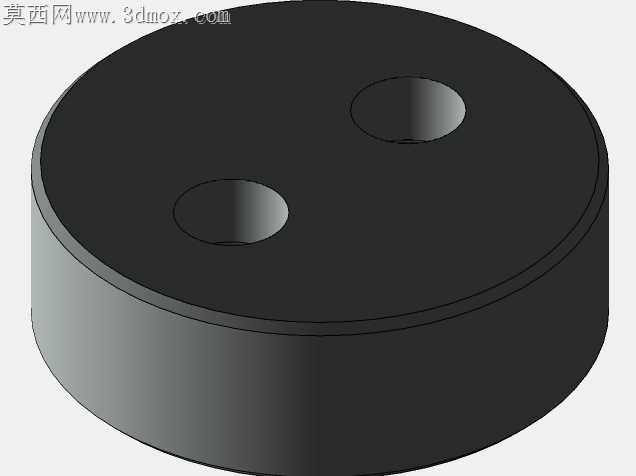

本模型为数控车床配套使用的镗环夹持工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机加工工装的设计公差规范，对每一处配合尺寸做了参数化约束，可根据实际加工的工件孔径、夹持行程需求快速调整对应尺寸参数，适配不同规格的车床镗孔加工场景。模型在渲染阶段采用金属材质表现，主体环形基体赋予磨砂合金钢材质，表面做了细腻的金属颗粒质感与切削纹理处理，还原实际工装经过磨削加工后的金属表面状态；三处均布的调节螺栓组件赋予亮面镀铬材质，通过调整材质的粗糙度、反射率参数，区分螺栓头部、锁紧垫片与基体的材质差异，让整体渲染效果层次分明，清晰展现各部件的装配关系。从结构设计来看，该镗环采用三层同轴环形叠装结构，最外层为定位基准环，通过环形本体上的三处弧形通槽实现安装位置的周向微调，槽边做了倒角处理避免安装时出现应力集中；中间层为夹持调节环，三处均布的调节螺栓穿过外层环的定位孔与中间环连接，通过旋动螺栓即可带动中间环产生微小的同轴位移，实现对镗孔刀具或者待加工薄壁环形工件的精准定心夹持；内层为支撑贴合环，内圆面做了高精度的圆柱度约束，保证夹持后与车床主轴的同轴度要求。设计过程中重点考虑了工装的装夹便捷性与定心精度，三处调节点采用120度均布设计，保证夹持力均匀分布，避免薄壁工件装夹变形；所有的连接孔位都做了沉头设计，保证螺栓安装后端面平整，不会在车床高速旋转时产生风阻或者干涉；环形基体上的小型定位销孔用于叠装环之间的周向定位，防止加工过程中环体之间出现相对转动，保障镗孔加工的尺寸稳定性。整体模型完整还原了镗环工装的所有装配细节，无缺失结构，各部件之间的装配约束关系清晰，可直接用于工装结构验证、加工工艺模拟以及相关机加工教学演示场景。
