低速流区软释放十字速度弹射机构

项目分类:铸造模 发布时间:2026-06-05 ID:1174538
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构
  • 低速流区软释放十字速度弹射机构

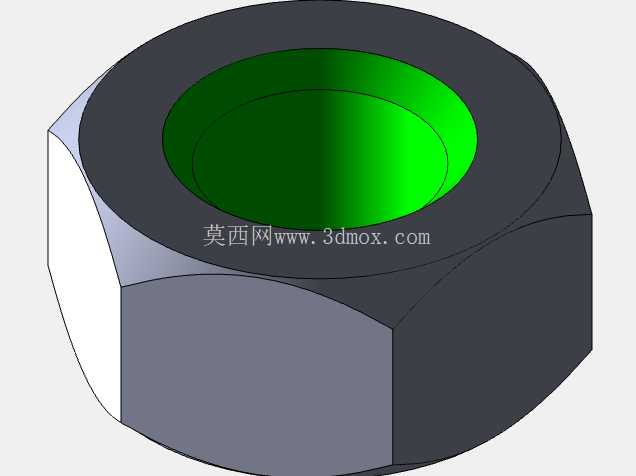

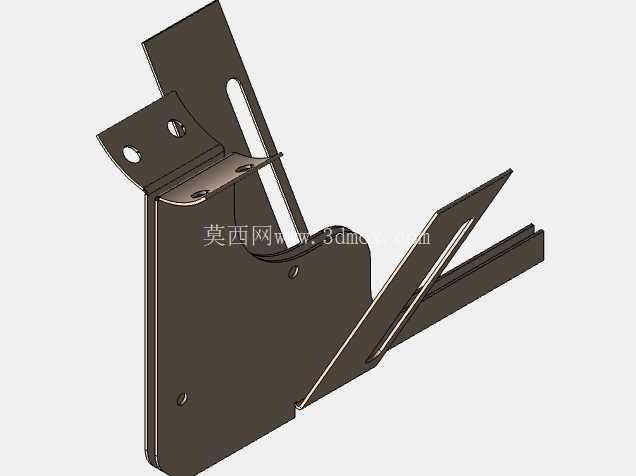

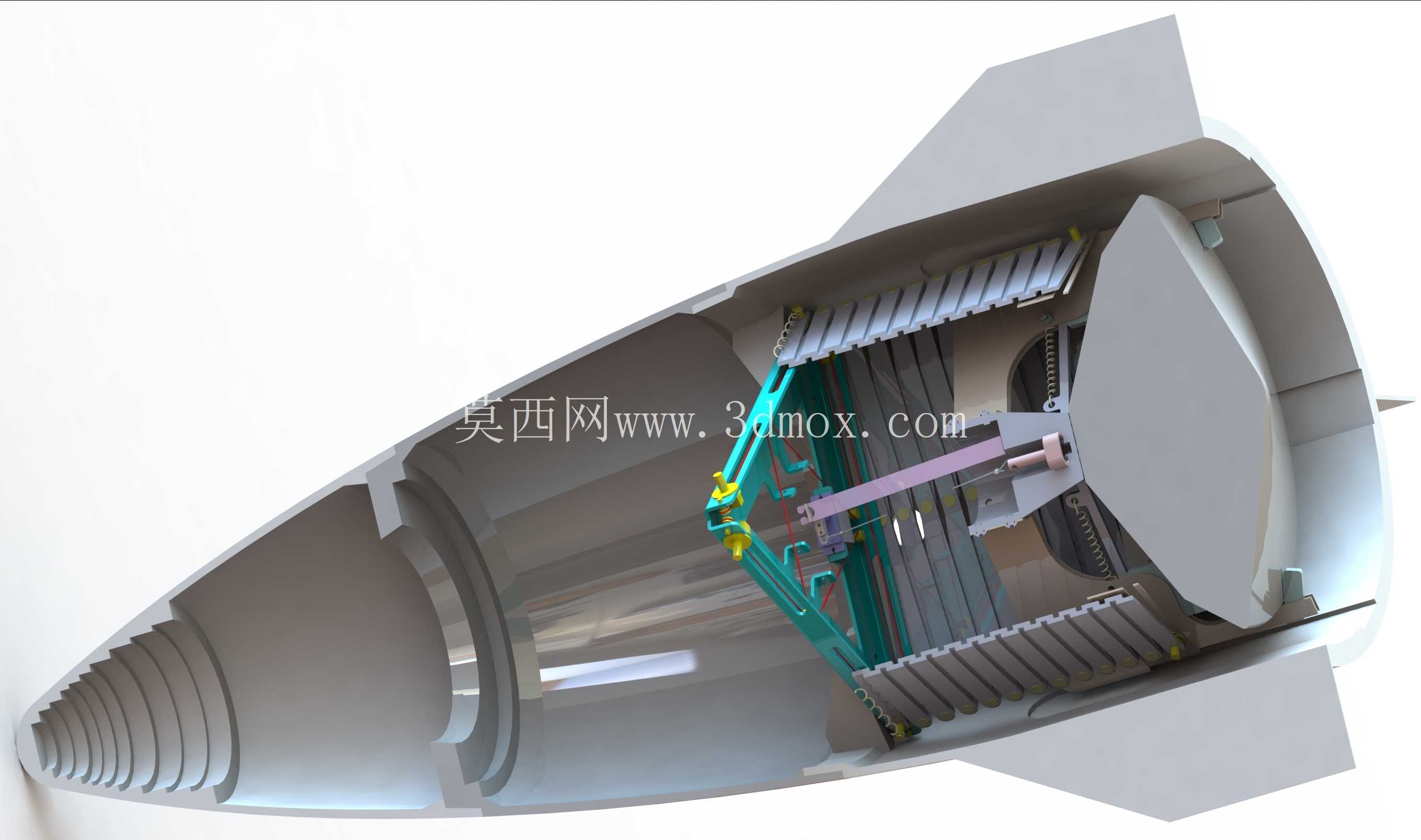

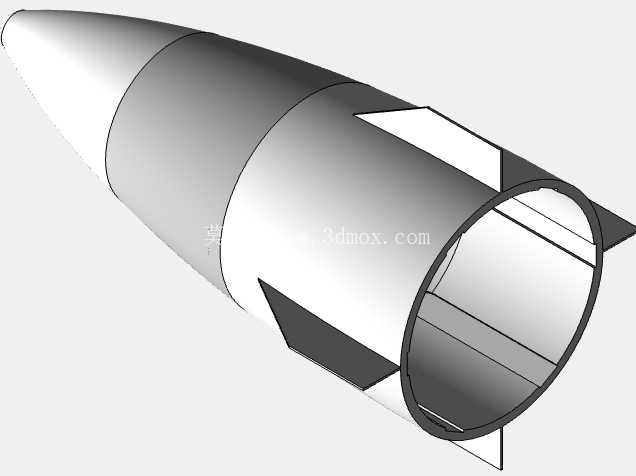

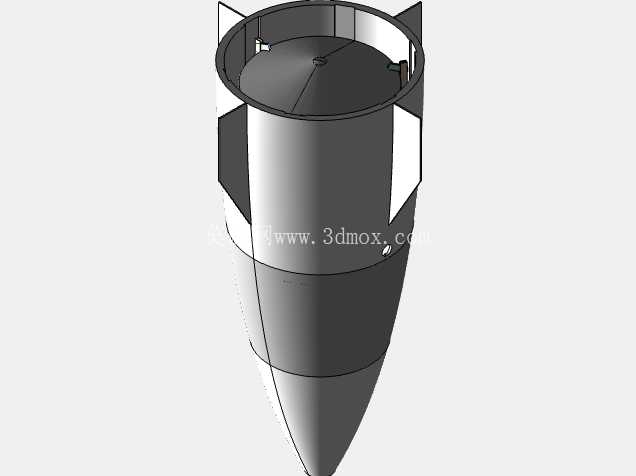

  该机构主要面向风洞试验段测试元件投放场景设计,核心解决传统硬弹射机构给测试元件附加初始加速度、导致测试元件进入测量流场时姿态受扰动、流场测试数据失真的问题。在低速风洞的边界层测量、湍流脉动特性测试工况中,测试元件多为微型传感器或示踪粒子载体,若投放瞬间存在额外加速度,元件会在进入核心测量区前产生姿态偏转,甚至与风洞壁面发生剐蹭,直接导致整组试验数据作废,该软释放机构正是针对这一工程痛点开发。

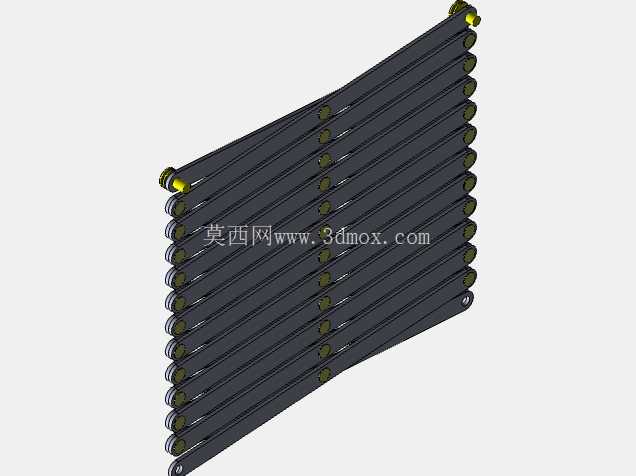

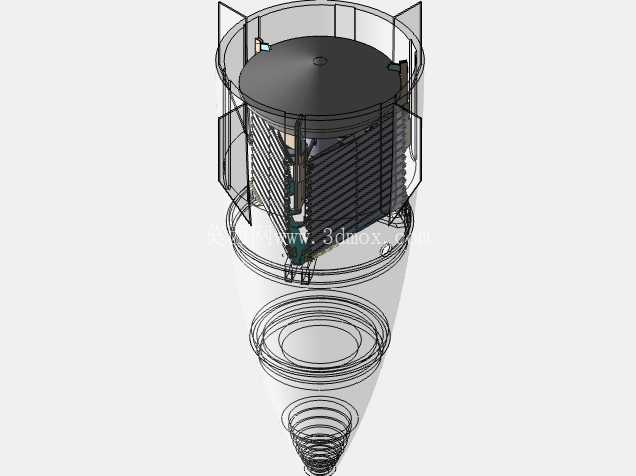

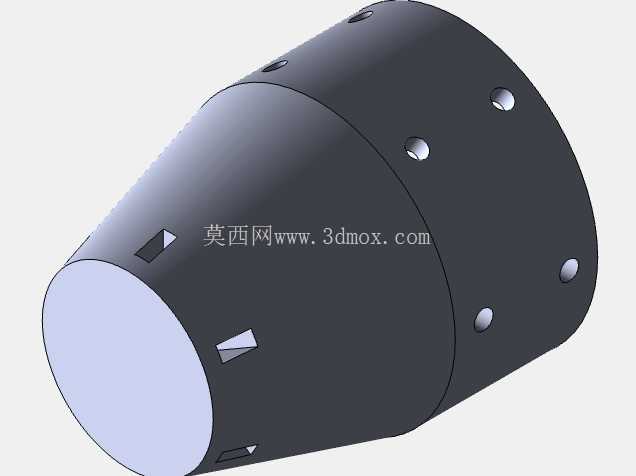

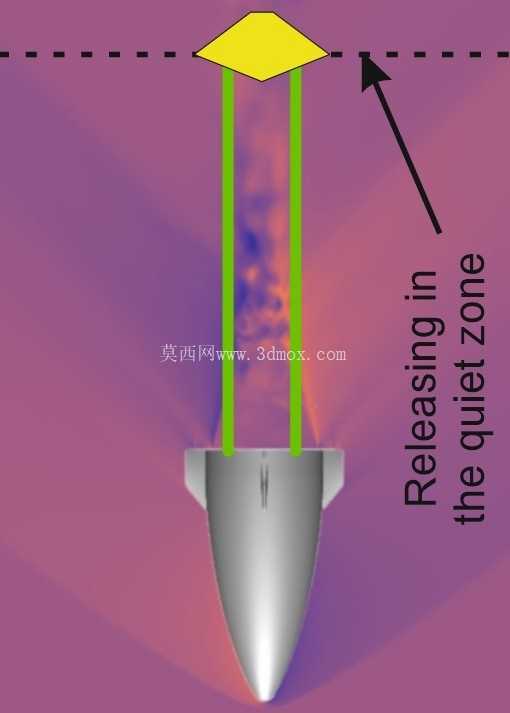

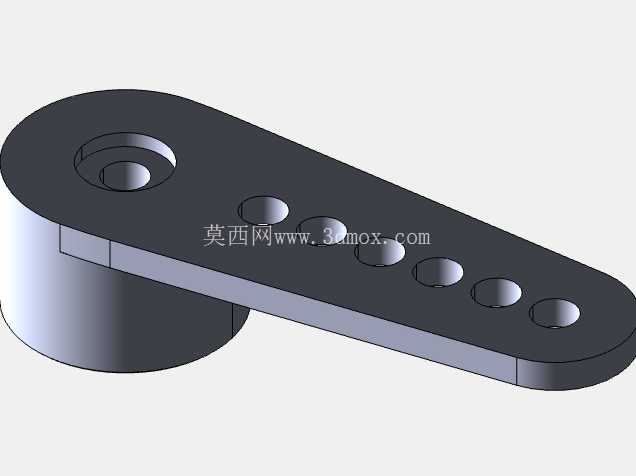

  从功能实现逻辑来看,整套机构的动作分为两个核心阶段,第一阶段为转移阶段,通过十字交叉布置的导向滑轨,将搭载测试元件的载座从风洞壁面的收纳位平稳推送至预设的低湍流区投放点,滑轨采用间隙配合的滑动副设计,推送过程中载座的运行速度控制在极低区间,避免推送动作本身扰动周边流场;第二阶段为释放阶段,当载座到达投放位置后,锁止机构自动脱开,载座与测试元件不再受任何刚性约束,不会被施加额外的弹射加速度,测试元件仅在自身重力与气流裹挟作用下进入流场,后续的展开动作完全由配套的展开弹簧提供驱动力,弹簧的预紧力经过精准匹配,仅用于克服载座与元件之间的微小静摩擦力,不会给元件附加沿投放方向的额外速度。

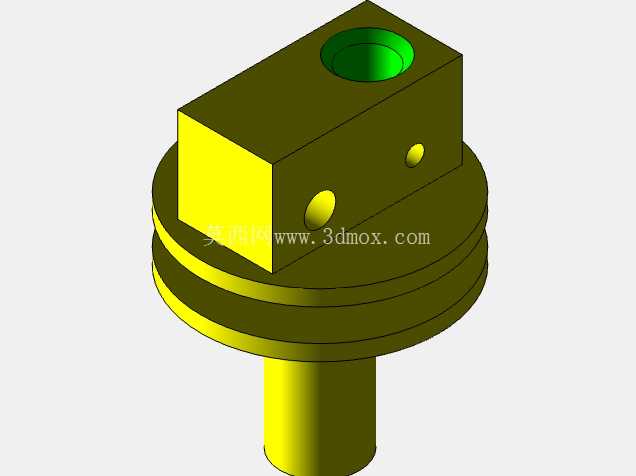

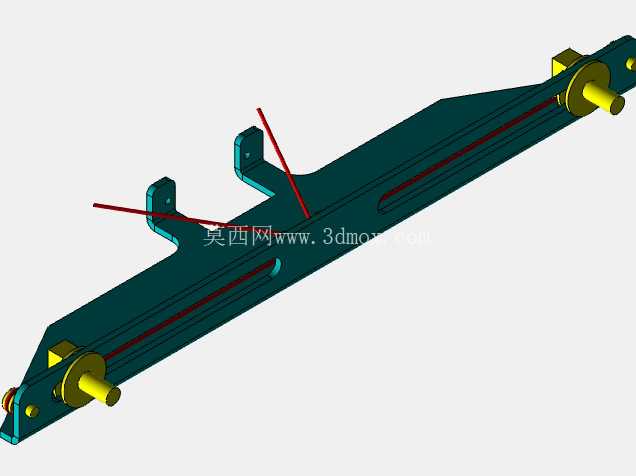

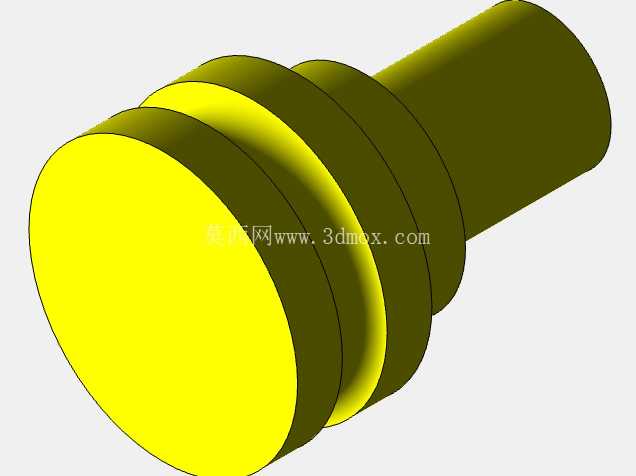

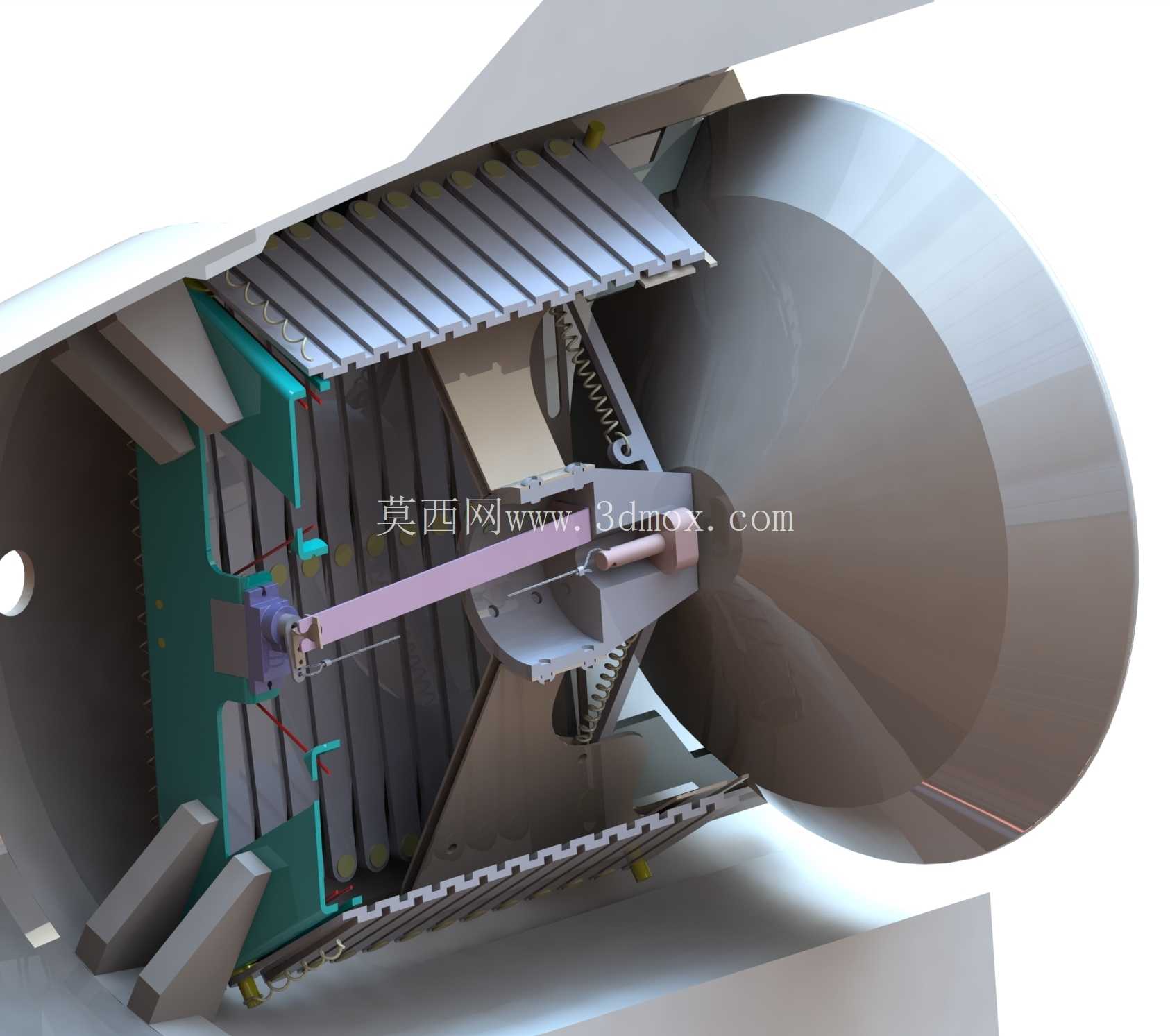

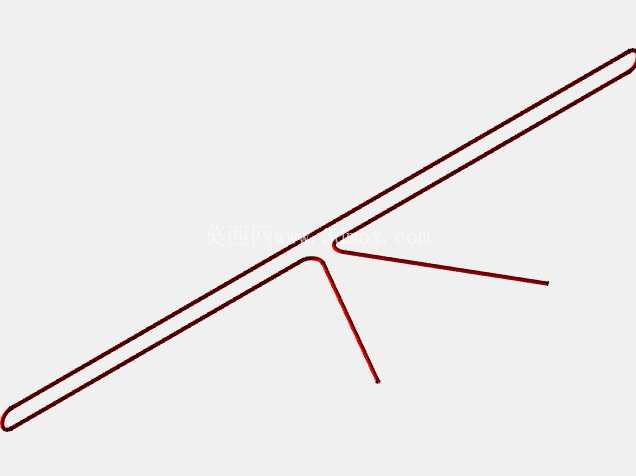

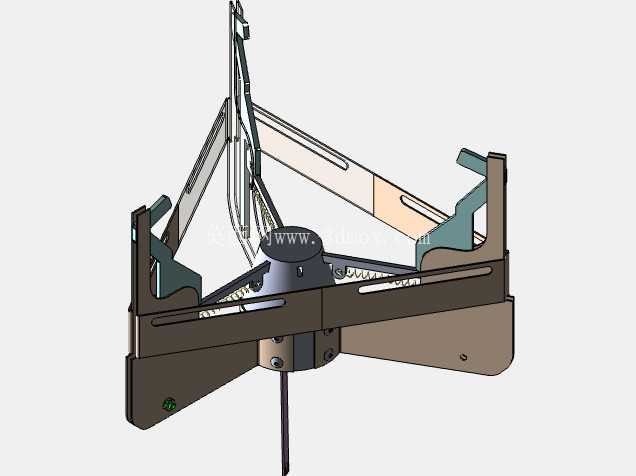

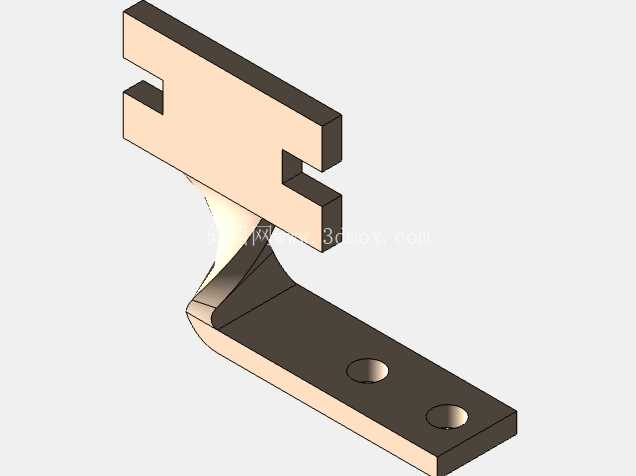

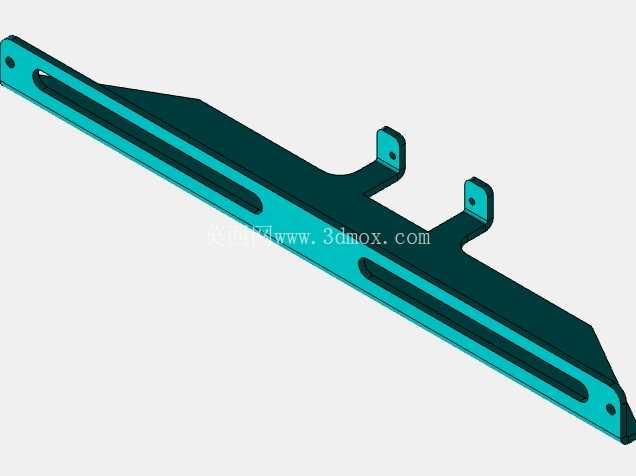

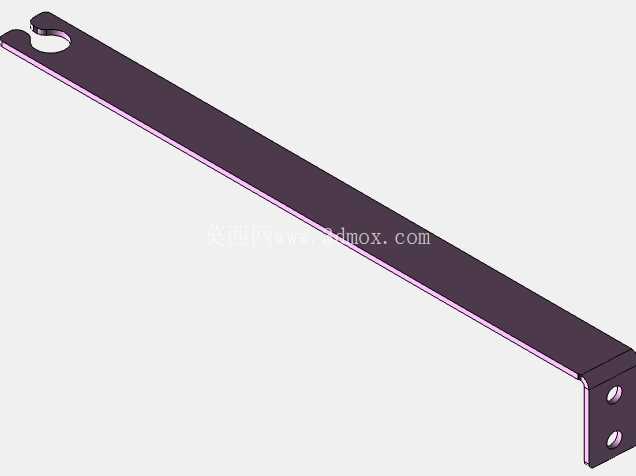

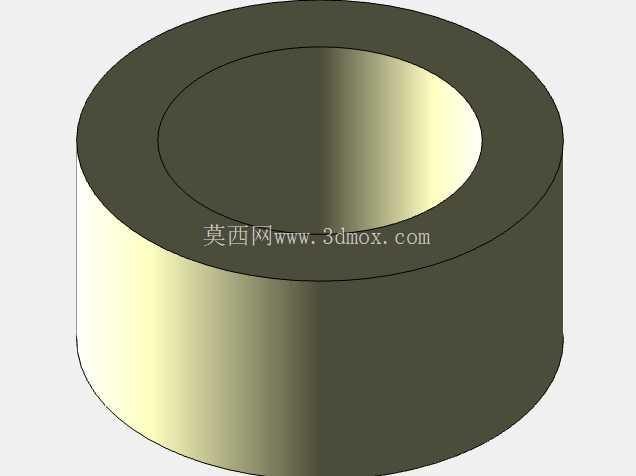

  从结构设计细节来看,十字布置的导向结构采用正交分布的两根线性导轨,其中纵向导轨负责完成载座从壁面到流场内部的进给动作,横向导轨则用于调整投放点的横向位置,适配不同截面尺寸的风洞试验段安装需求,导轨的安装基准面统一加工在同一块安装基板上,基板的平面度公差控制在0.02mm以内,保证两根导轨的正交度误差不超过0.05mm,避免载座运行过程中出现卡滞。安装边界方面,整套机构的安装法兰采用与风洞壁面观察窗一致的安装孔位设计,可直接替换原有观察窗完成安装,不需要对风洞壁面进行二次加工,机构伸入风洞内部的最大长度根据试验段边界层厚度设计,保证投放点处于边界层外的低湍流核心区,不会因为机构本身的占位干扰流场均匀性。

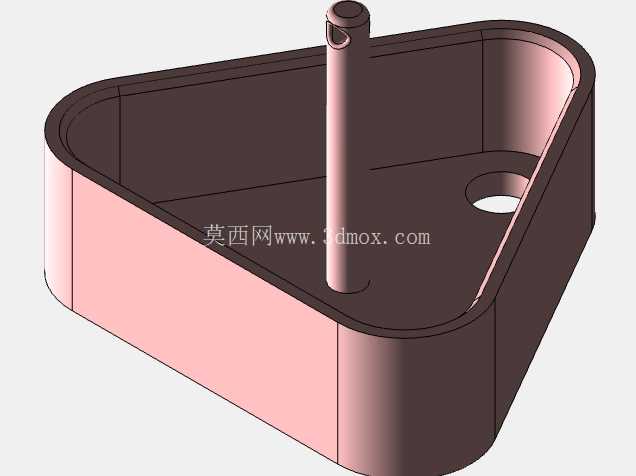

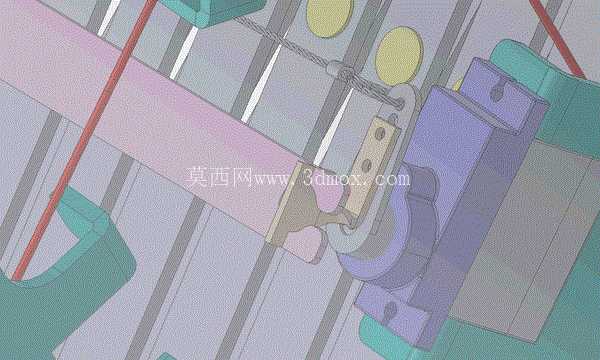

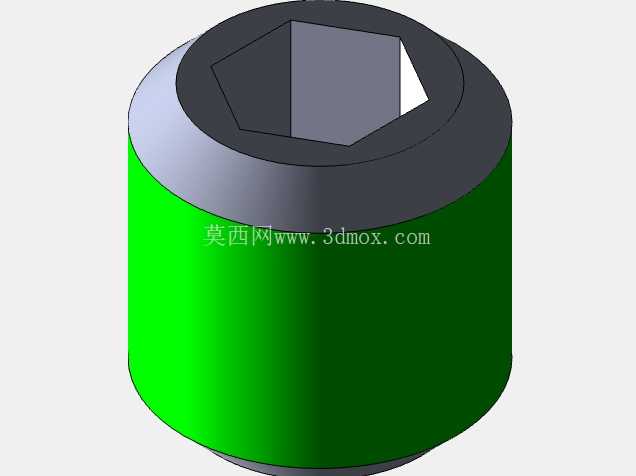

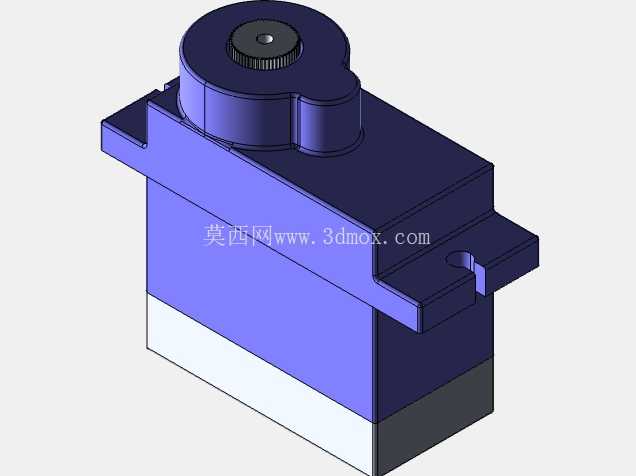

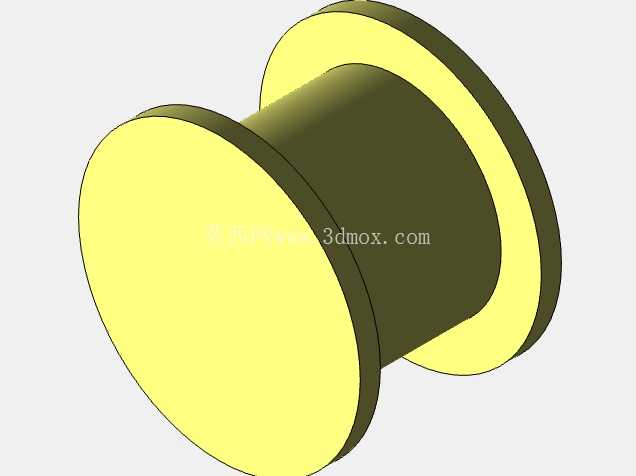

  锁止机构采用弹簧顶销式设计,锁止状态下顶销嵌入载座的定位锥孔内,锁止力经过校准,既可以保证载座在转移过程中不会因为气流冲击发生移位,又能在释放阶段通过电磁衔铁的小行程动作快速收回顶销,释放动作的响应时间控制在10ms以内,保证投放位置的重复精度。展开弹簧采用定制的圆柱螺旋拉伸弹簧,弹簧的刚度经过多轮迭代调试,在保证能够顺利带动展开机构完成动作的前提下,尽可能降低弹簧释放时产生的冲击振动,避免振动传递到风洞壁面影响其他测量传感器的采集精度。整套机构的所有外露零部件均做了流线型修形处理,所有棱角位置都加工出R2以上的圆角,零部件表面粗糙度控制在Ra1.6以下,降低机构本身在流场中产生的尾迹扰动,保证测试区域的流场品质符合试验要求。在实际应用中,该机构可适配多种不同规格的微型测试元件,只需要更换载座前端的元件夹持座即可完成适配,不需要调整整套机构的主体结构,夹持座采用快拆式设计,更换过程不需要复杂的工具,可在风洞试验的间隙快速完成元件更换,提升试验效率。
