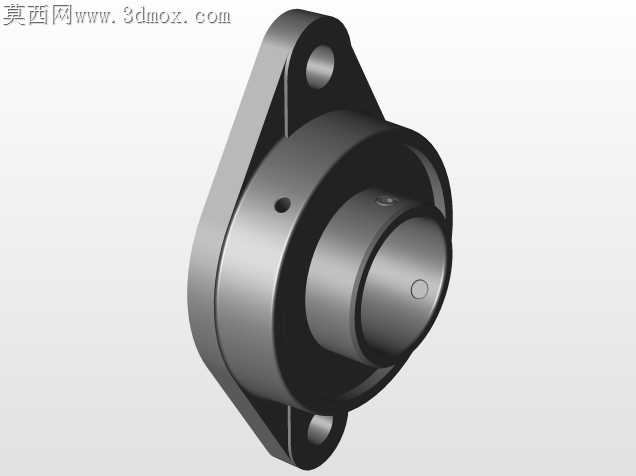

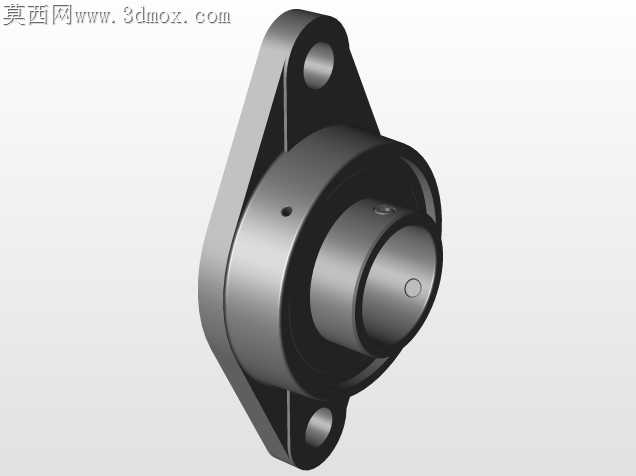

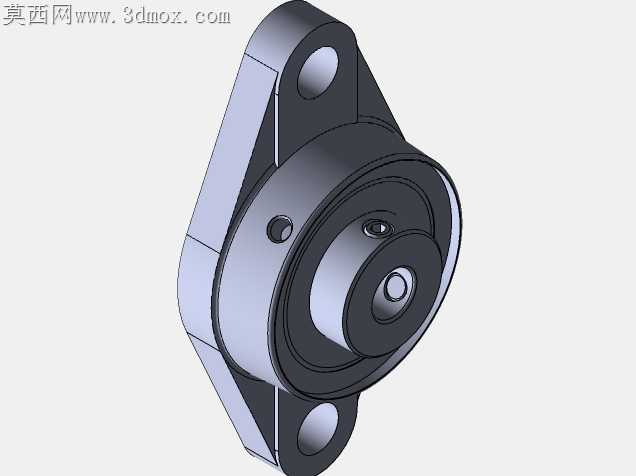

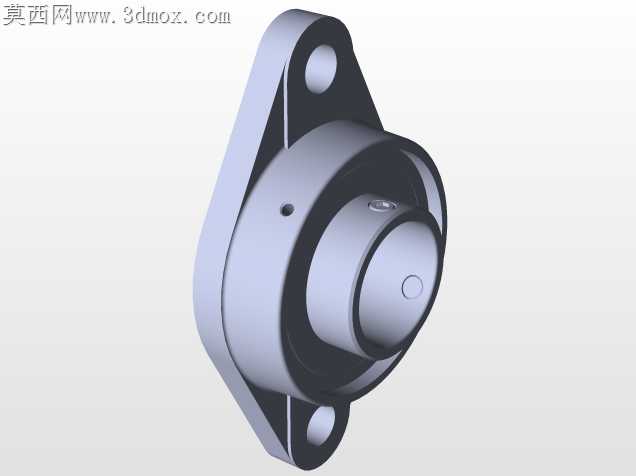

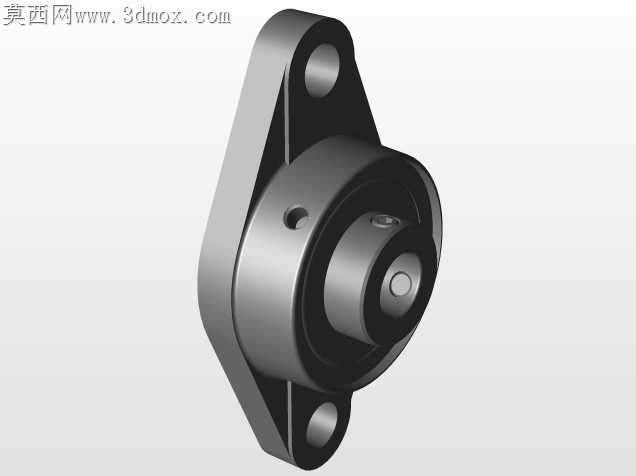

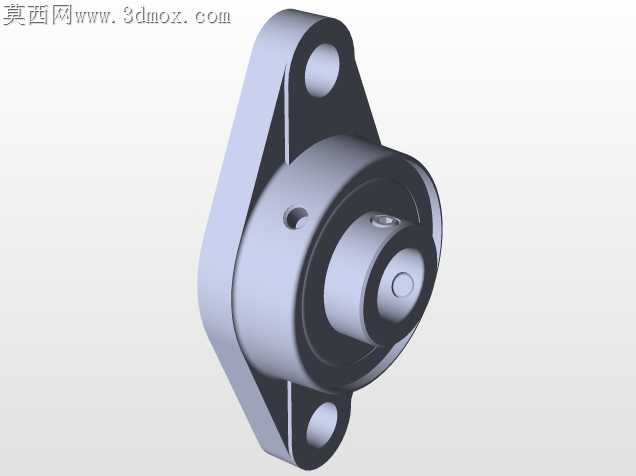

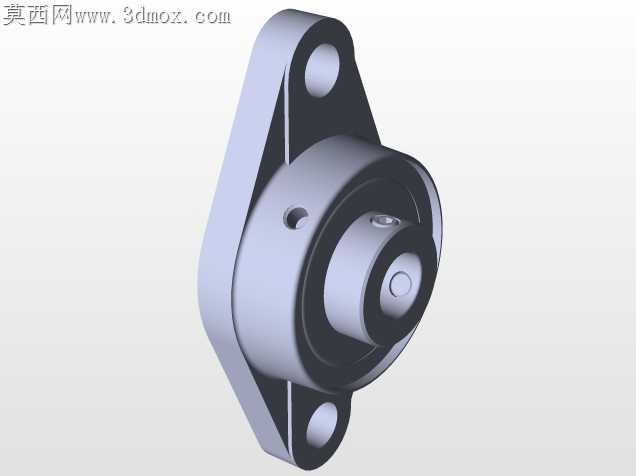

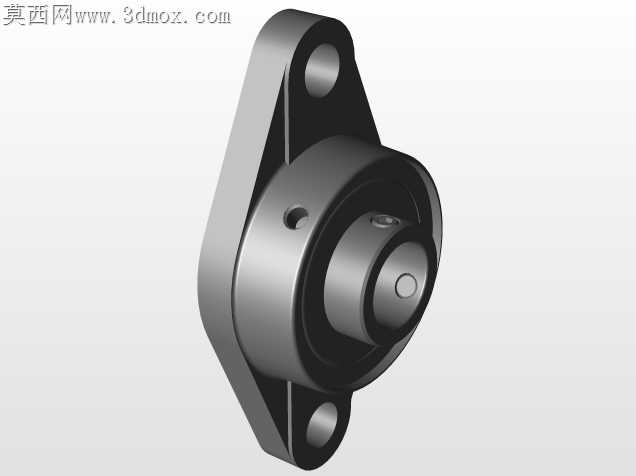

带座外球面剖分式轴承法兰组件

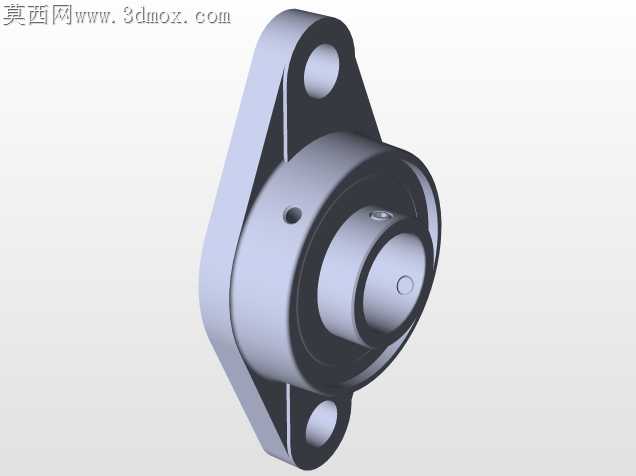

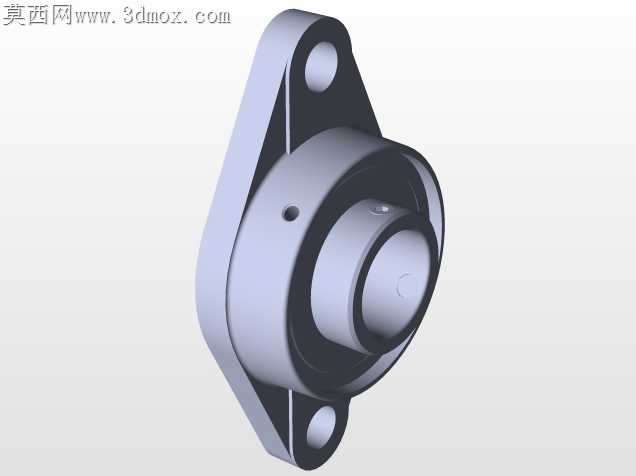

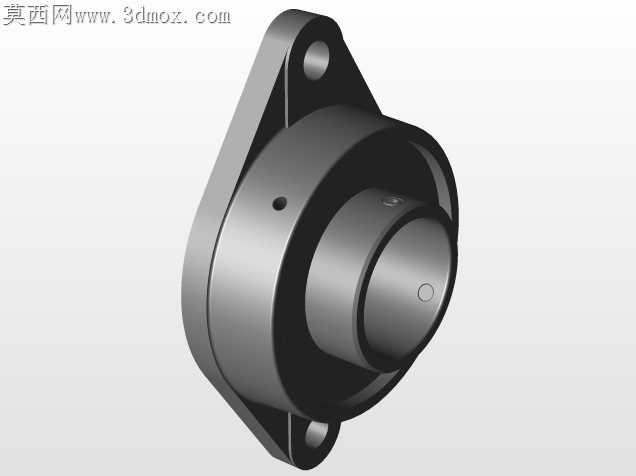

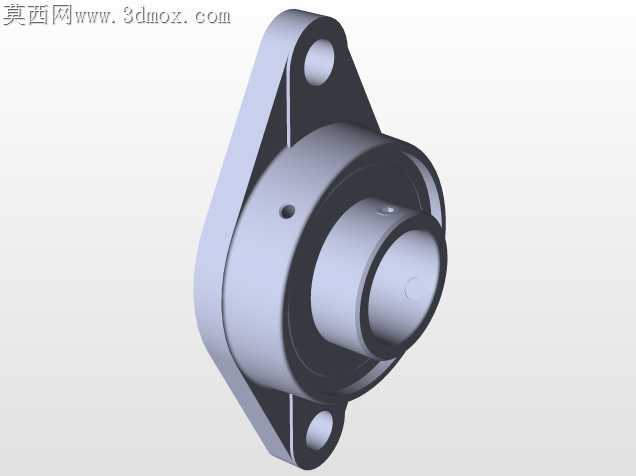

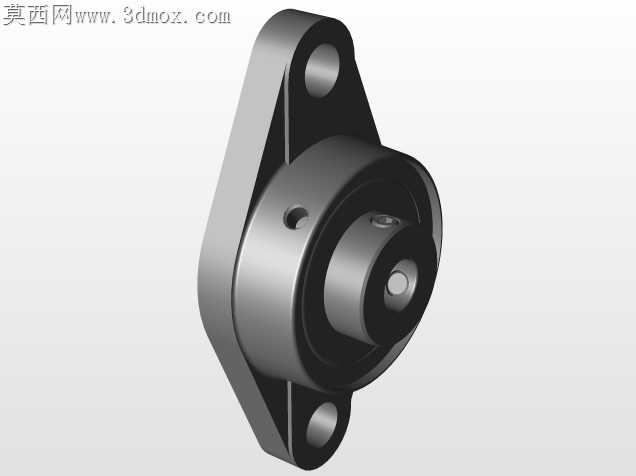

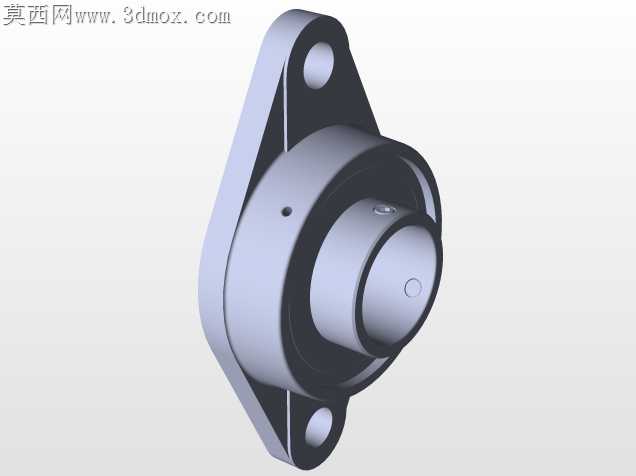

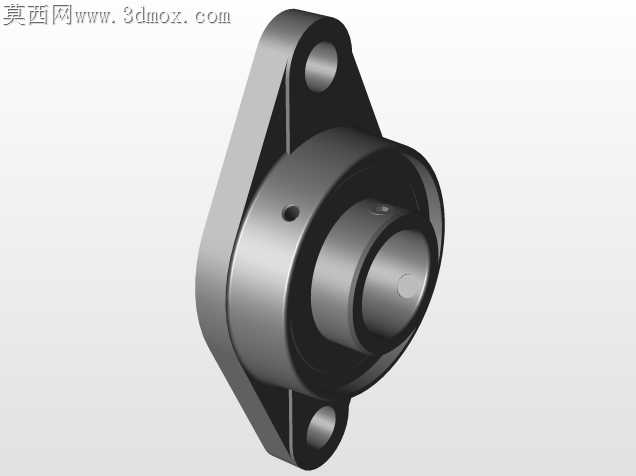

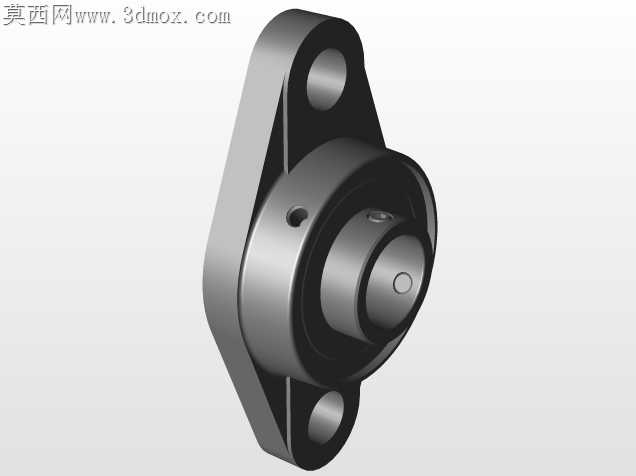

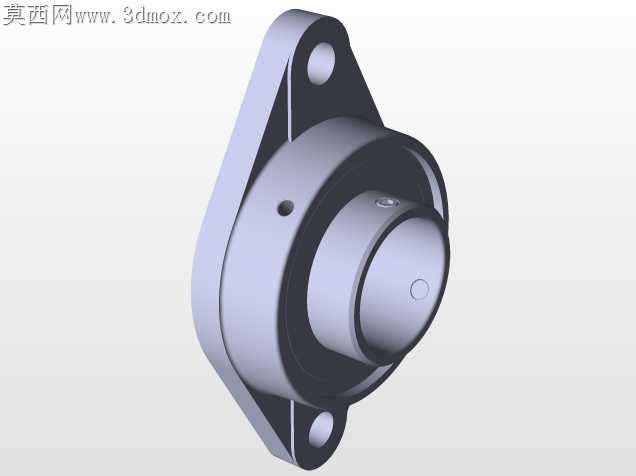

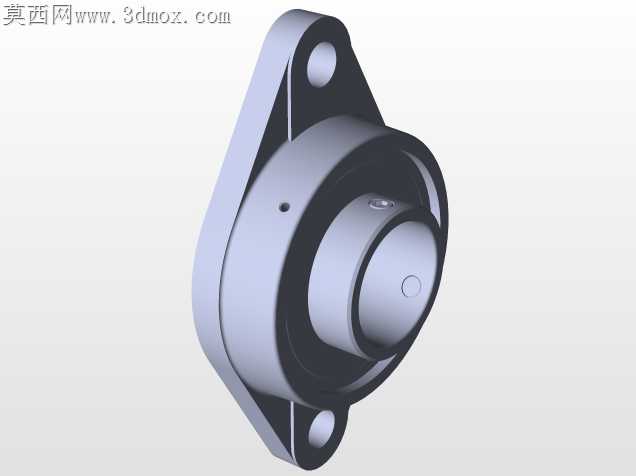

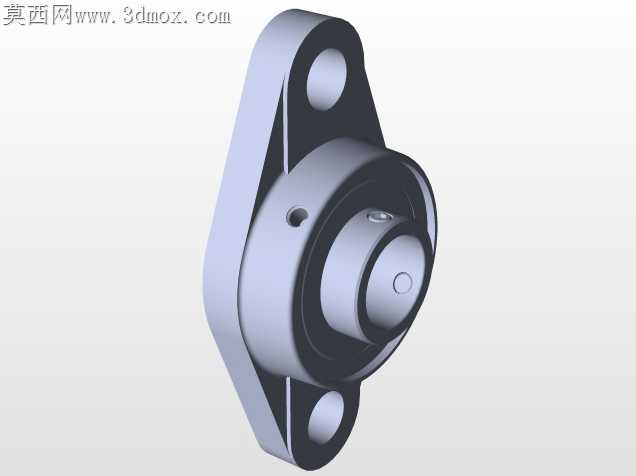

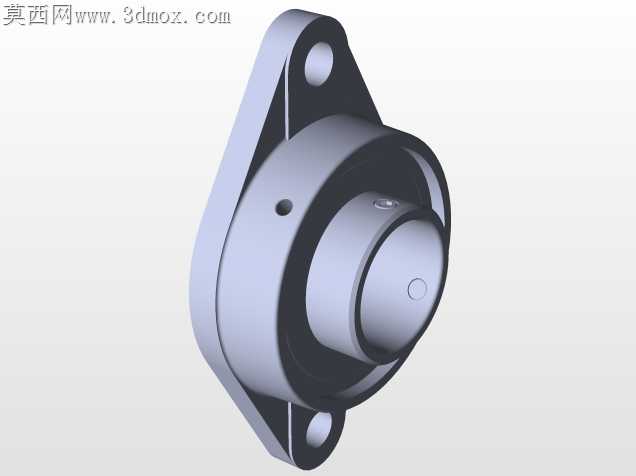

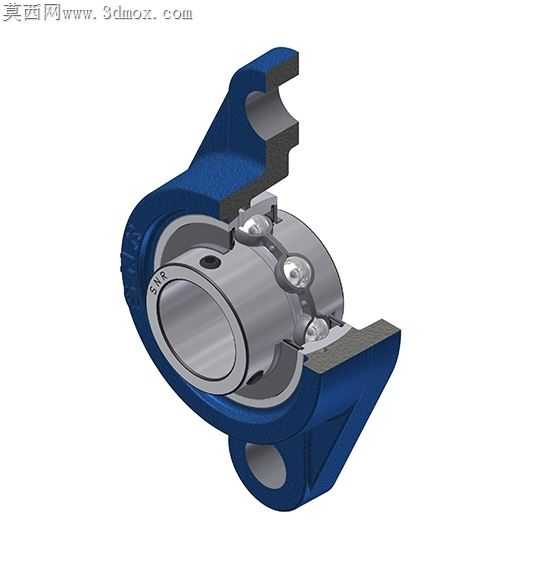

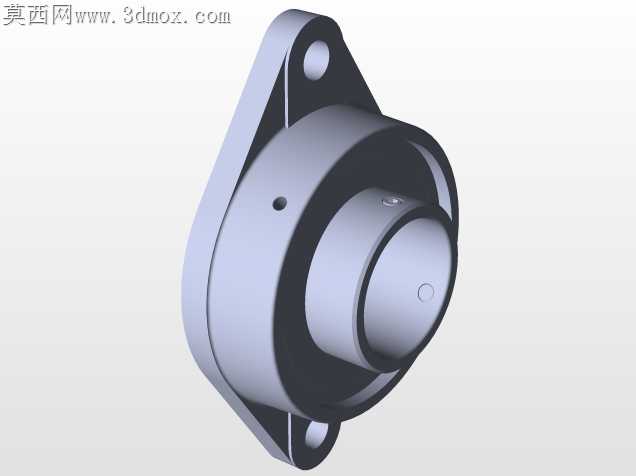

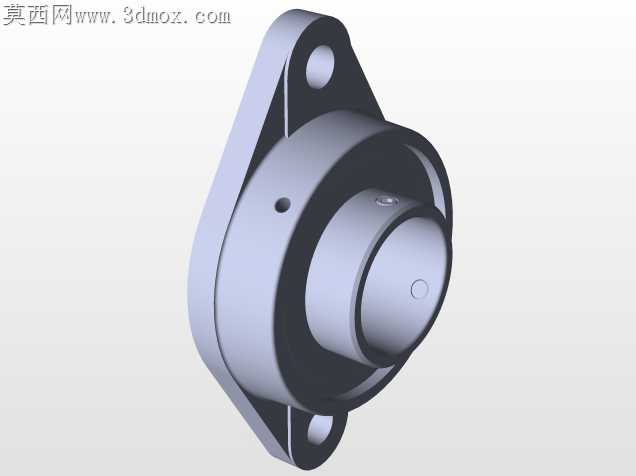

本作品为带座外球面剖分式法兰轴承组件的三维建模成果，建模过程中严格遵循机械设计标准对各部件的尺寸公差与装配关系进行还原，确保模型可直接用于装配验证、工程出图等实际生产设计场景。建模阶段首先完成轴承座主体的结构搭建：主体采用剖分式法兰结构设计，两侧延伸出带安装孔的固定支脚，支脚处做了加厚过渡与圆角处理，避免应力集中问题，座体上部开设适配轴承外圈的弧形卡槽，卡槽边缘设计有定位止口，保证轴承安装后的同轴度精度。随后完成轴承内部结构的精细化建模：包含带密封槽的内圈、带球面配合面的外圈、均匀排布的钢球滚动体、冲压成型的保持架以及双侧接触式密封件，每颗钢球的位置严格按照轴承节圆直径均匀分布，保持架的兜孔结构完全贴合钢球曲面，还原真实轴承的滚动配合关系。材质与渲染阶段针对不同部件匹配对应材质属性：轴承座主体赋予深蓝色哑光铸铁材质，表面添加细微的铸造纹理质感，还原铸铁件的真实外观；轴承内圈、外圈、钢球赋予高抛光轴承钢材质，调整金属反射参数与粗糙度，呈现出轴承钢特有的亮银色金属光泽与细腻反光效果；保持架赋予镀锌钢板材质，密封件赋予黑色丁腈橡胶材质，通过不同材质的质感区分清晰展现各部件的功能属性。结构设计上该组件采用剖分式座体设计，无需拆装传动轴即可完成轴承的更换与维护，法兰式安装结构可直接通过螺栓固定在设备安装面，适配多种传动设备的转轴支撑需求，外球面轴承的自调心结构可补偿一定范围内的轴系安装角度误差，降低安装精度要求。建模过程中对所有配合面做了干涉检查，确保座体与轴承外圈、轴承内圈与模拟轴径、滚动体与滚道之间的配合间隙符合实际轴承的配合公差要求，模型整体结构完整，细节还原度高，可用于机械设计教学、设备装配演示、产品选型展示等多种场景。
