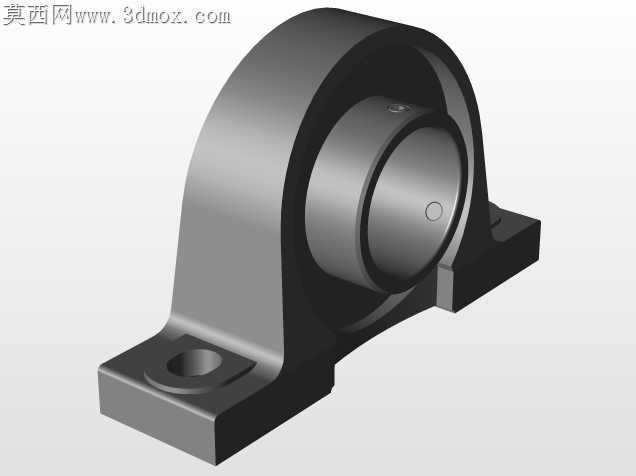

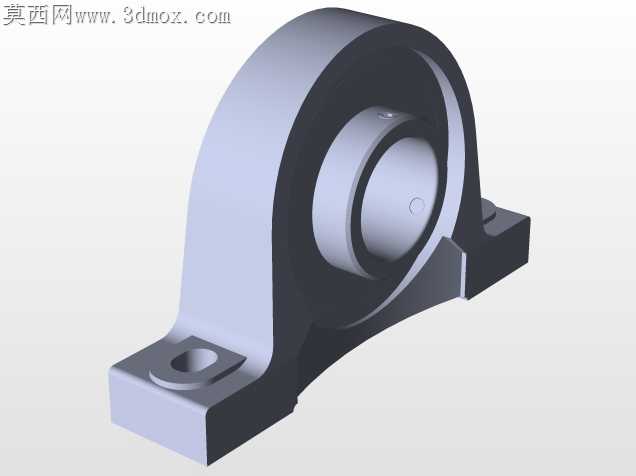

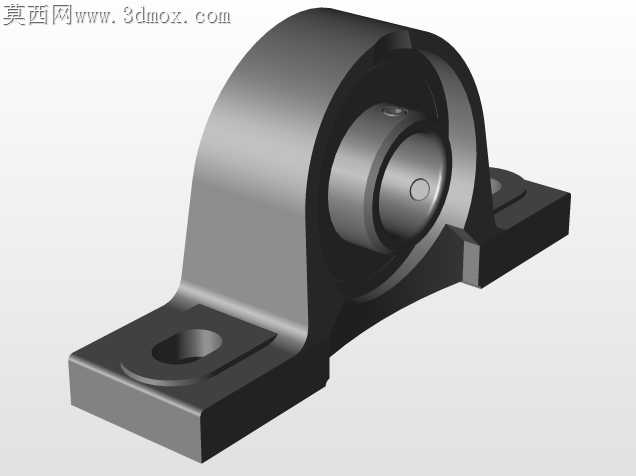

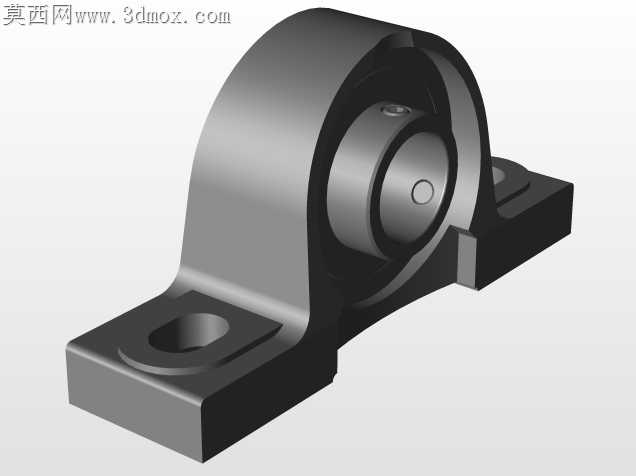

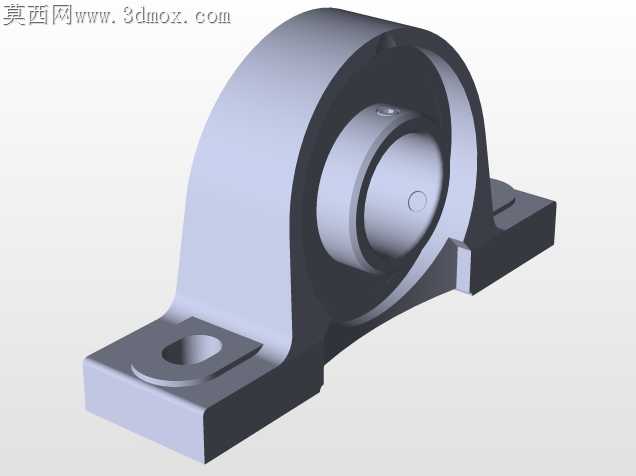

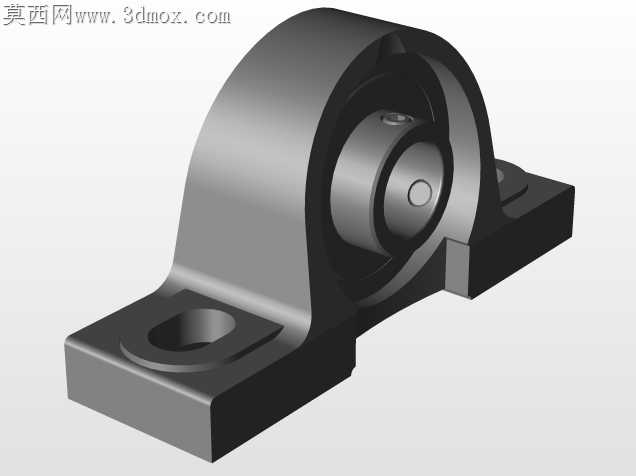

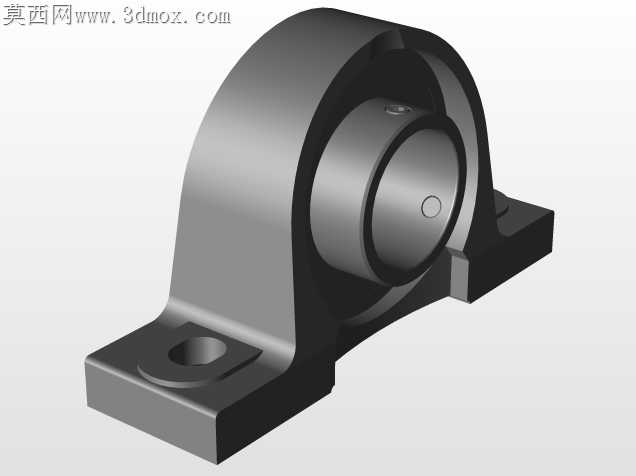

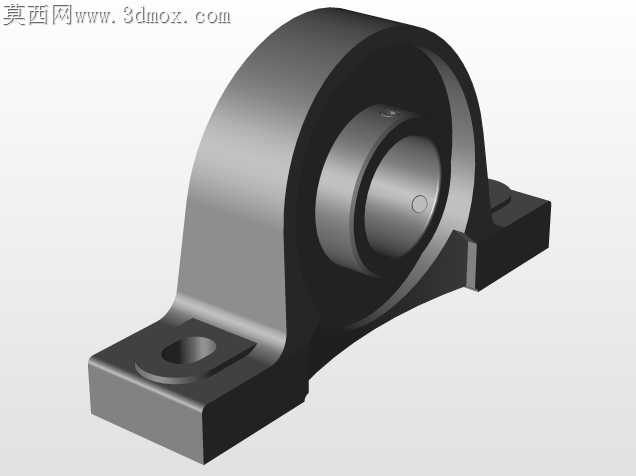

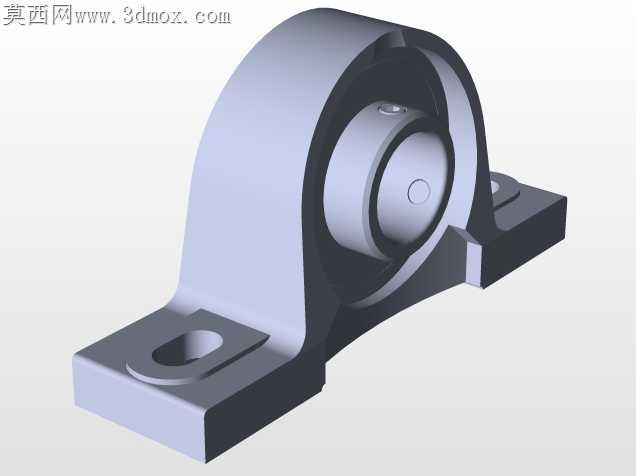

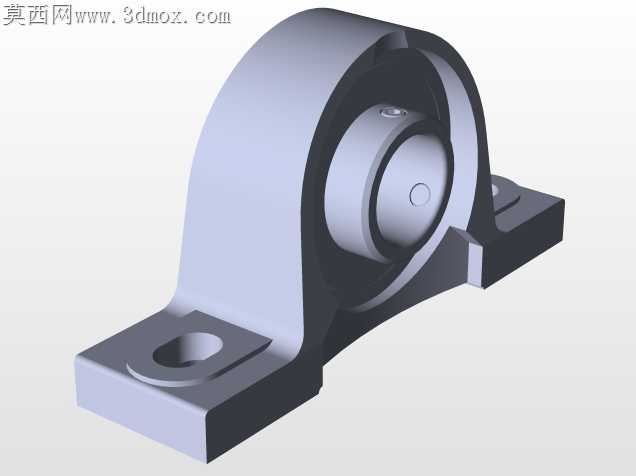

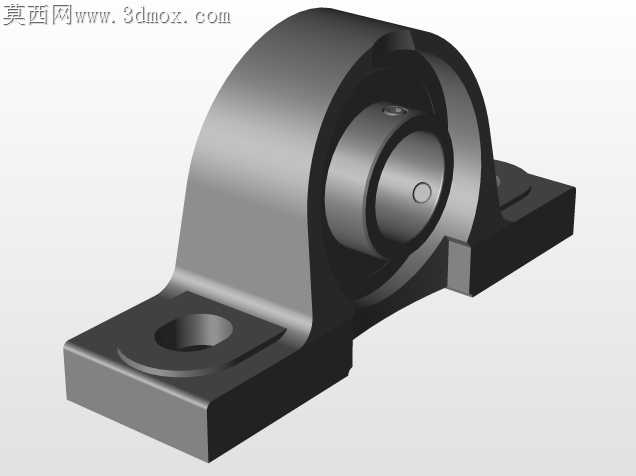

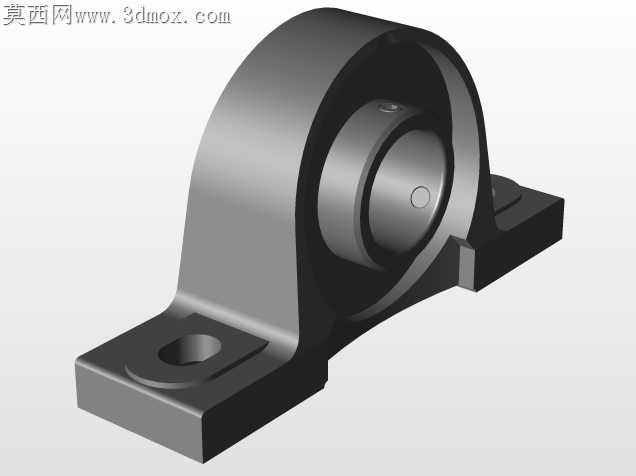

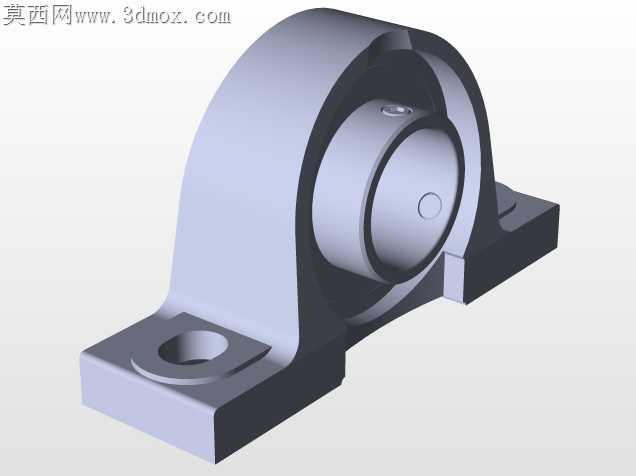

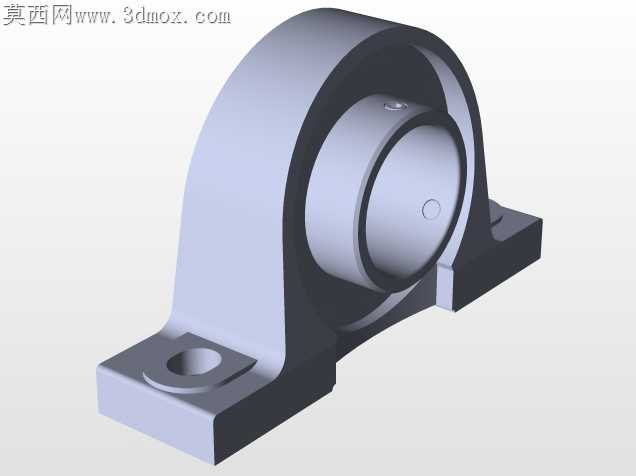

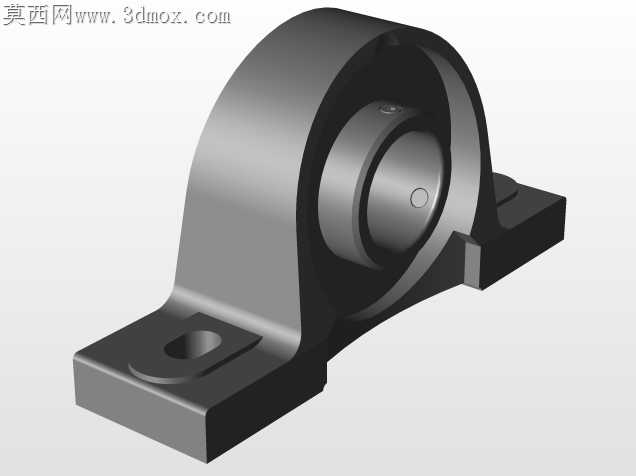

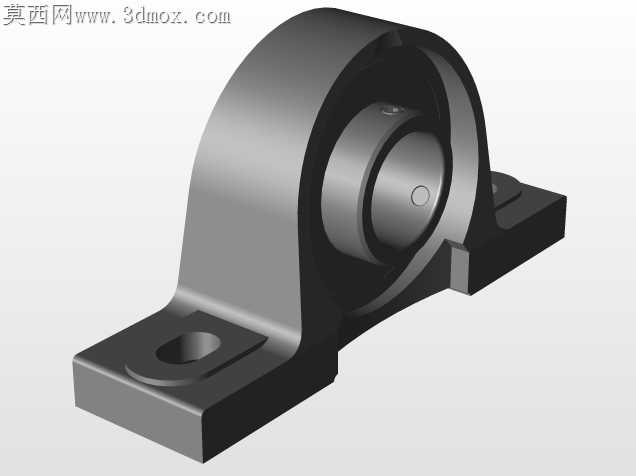

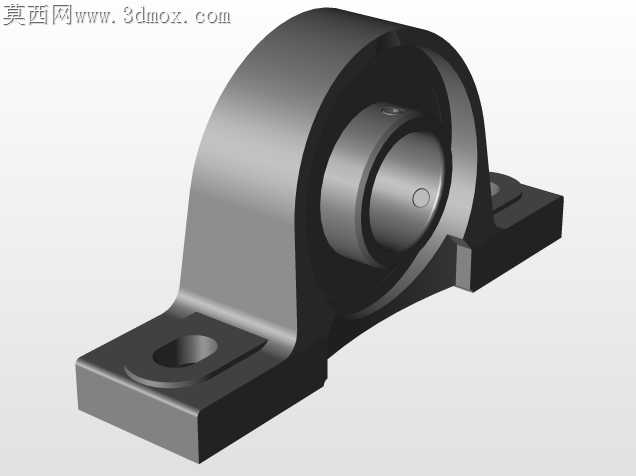

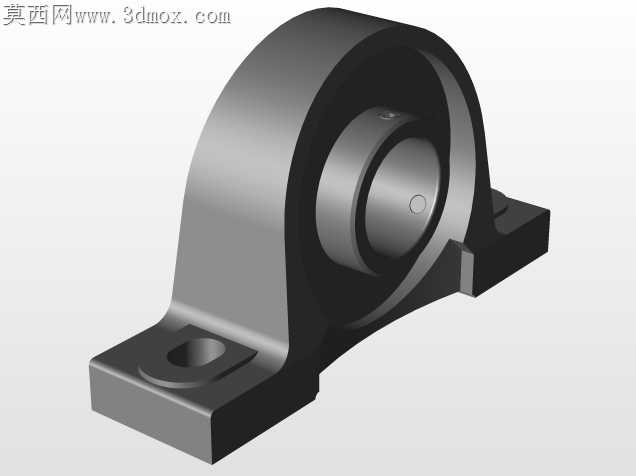

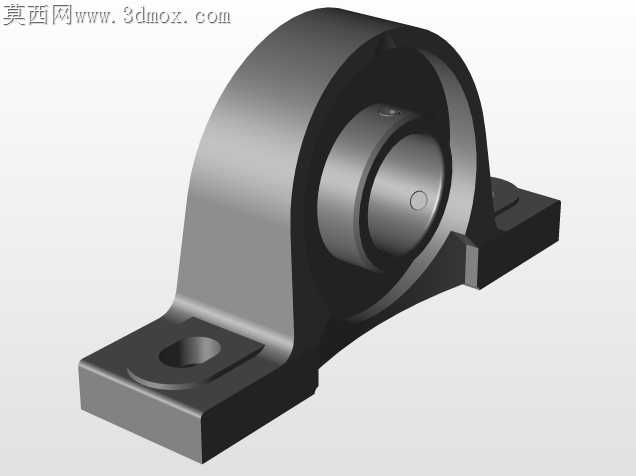

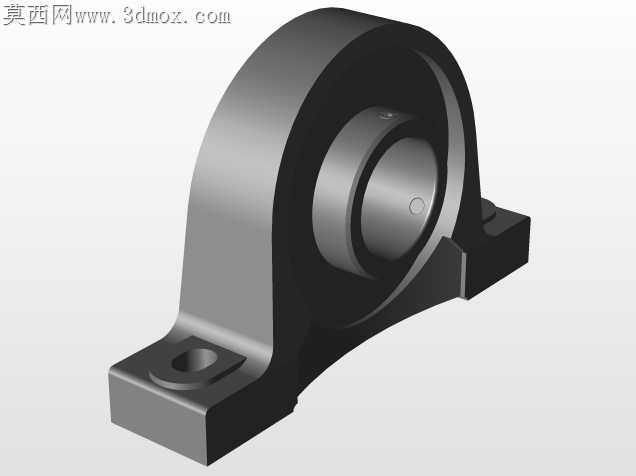

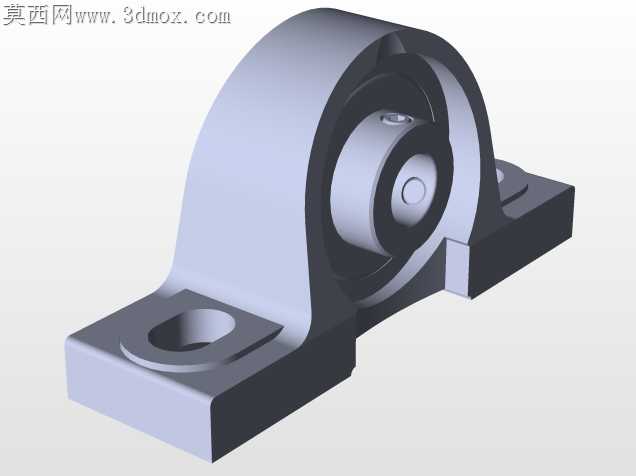

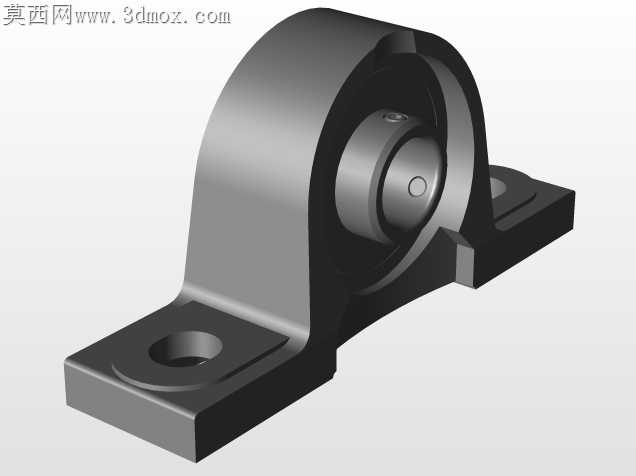

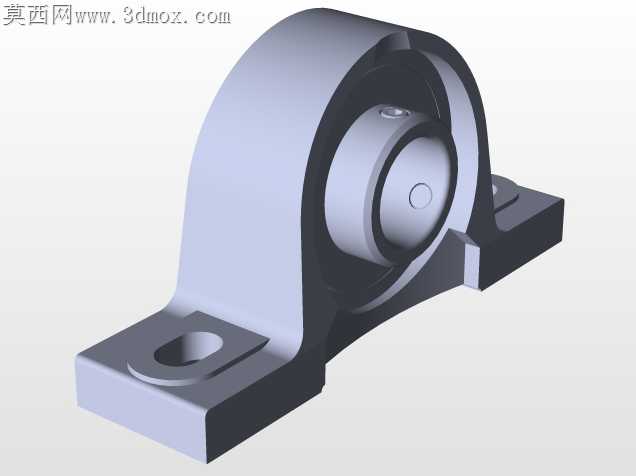

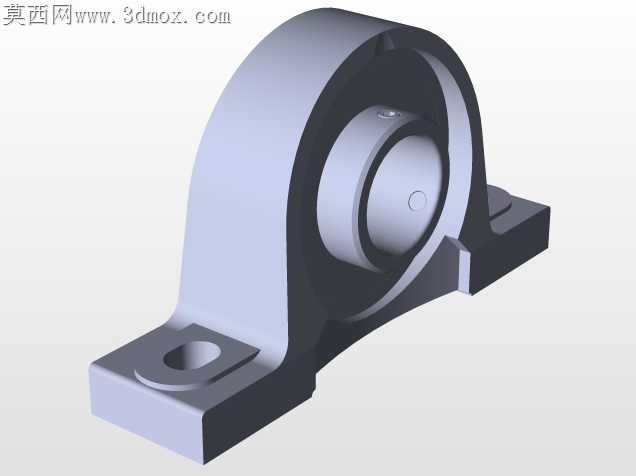

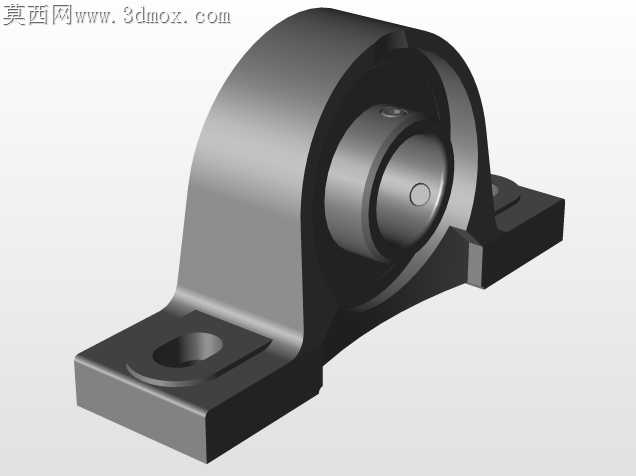

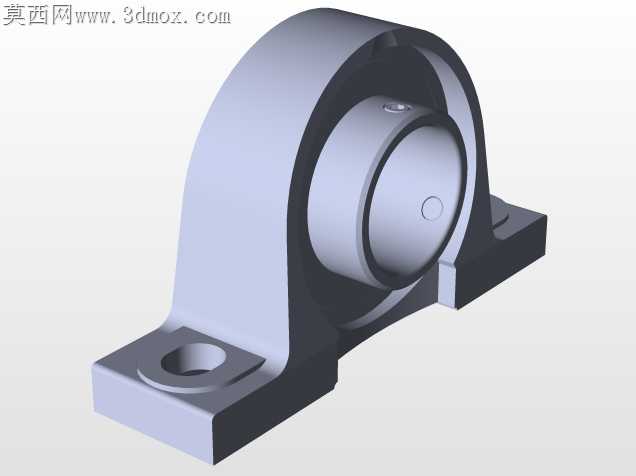

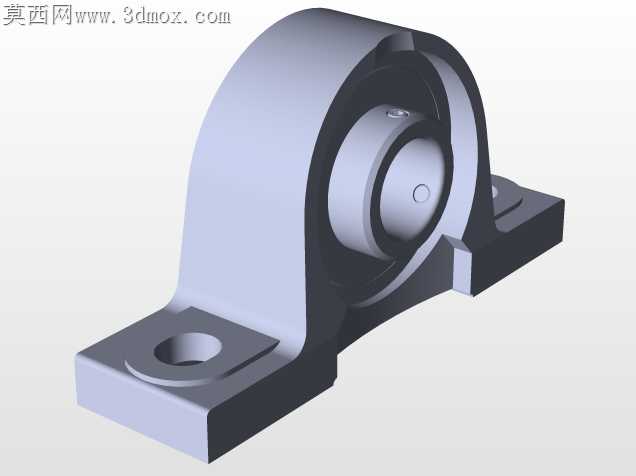

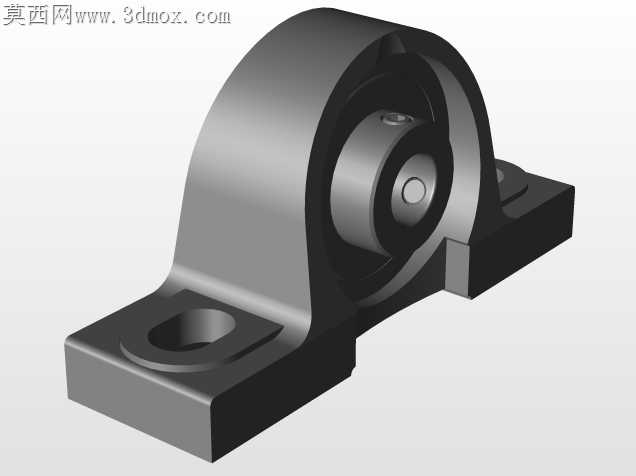

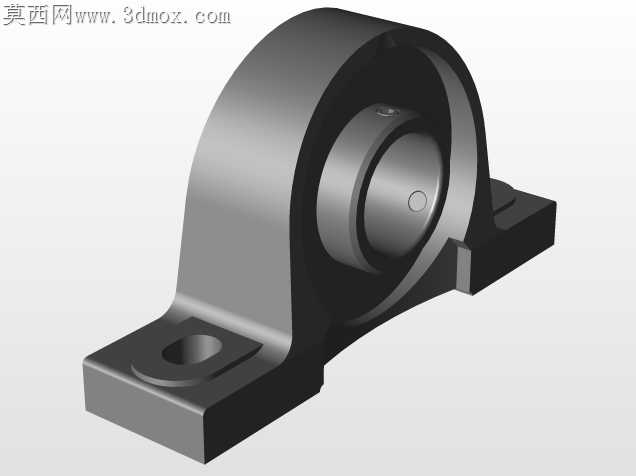

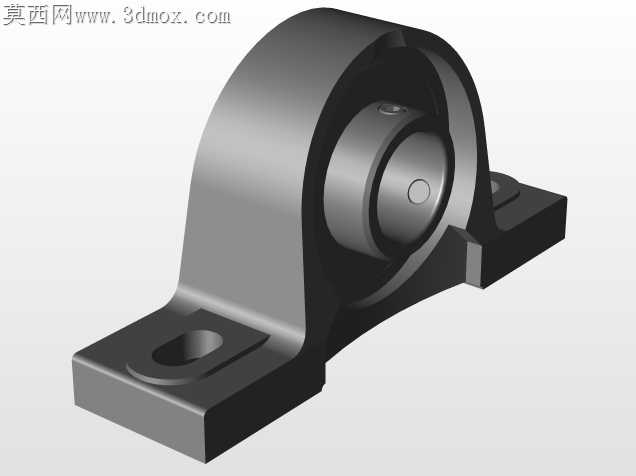

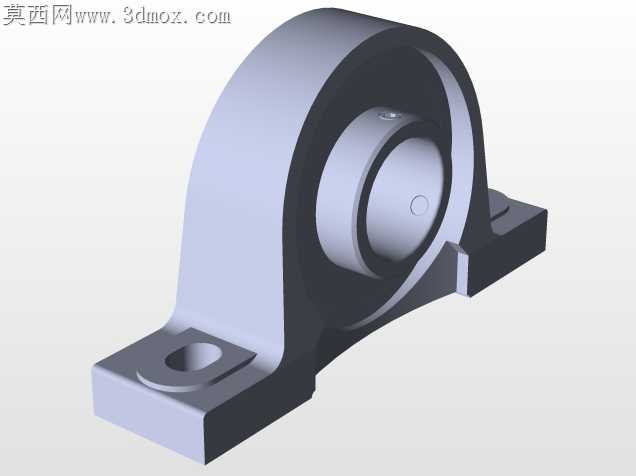

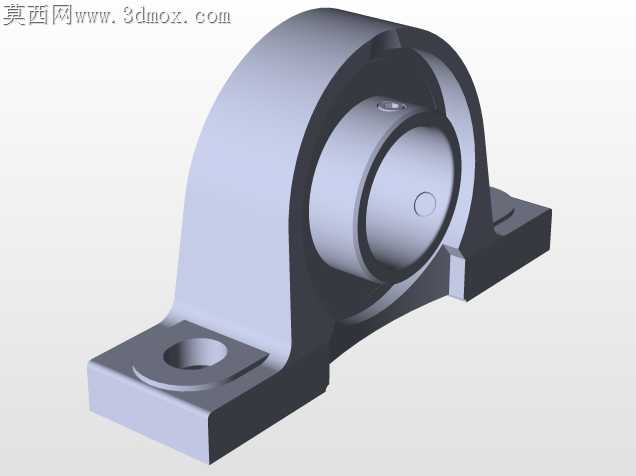

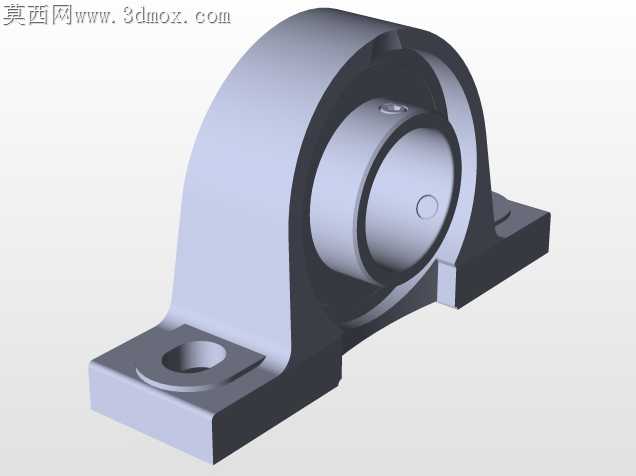

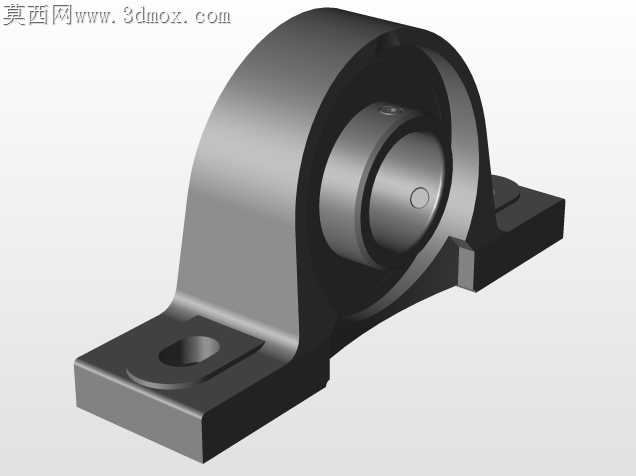

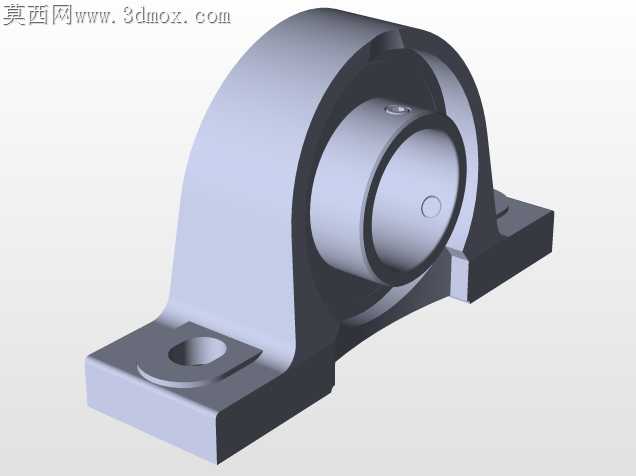

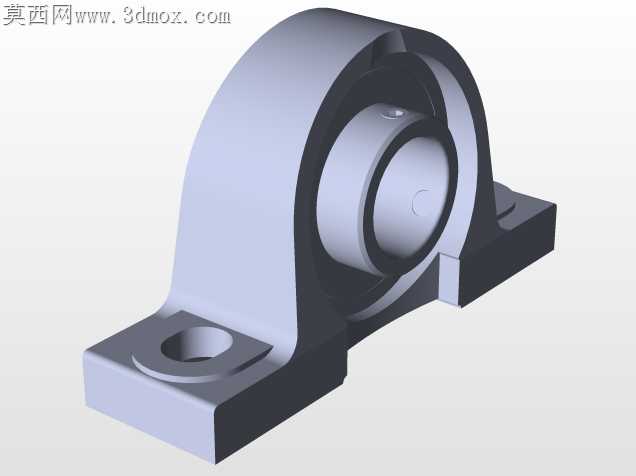

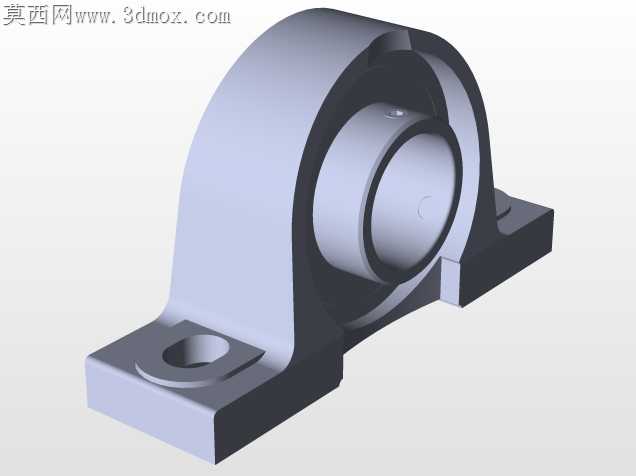

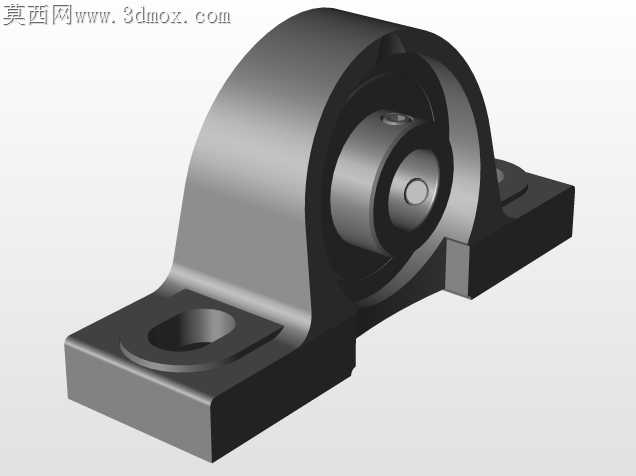

本作品为立式带座外球面轴承的三维建模成果,建模过程中严格遵循机械设计标准中带座轴承的尺寸规范与结构逻辑,首先通过草图绘制勾勒出立式铸造轴承座的底座轮廓,精准定位两个安装腰型孔的位置与尺寸,确保安装时可实现小范围的位置调整,适配不同的安装基面公差。建模阶段采用实体拉伸与拔模特征构建轴承座的弧形承托主体,还原铸造件的合理壁厚与过渡圆角,避免应力集中问题,同时通过布尔运算完成轴承内圈、外圈、滚动体、锁紧结构与座体的装配配合,精准还原各部件之间的配合公差关系,保证内圈可随轴转动、外圈与座体紧密贴合的结构特性。材质设置上,针对轴承座部分赋予铸铁材质,调整材质粗糙度与哑光金属质感,还原铸造铸铁件的表面肌理;针对轴承的内外圈与滚动体赋予轴承钢材质,添加轻微的金属反光与表面磨削质感,区分不同部件的材质差异;锁紧装置部分赋予镀锌钢材质感,体现标准紧固件的表面处理特征。渲染阶段采用柔和的工业产品布光方案,主光源从斜上方投射,突出轴承座的弧形结构与安装孔的凹陷细节,辅助光源补全暗部光影,避免结构死角出现死黑,同时添加柔和的环境反射,让金属材质的表现更具真实感。设计过程中重点考量了带座轴承的实际使用场景,在结构上还原了外球面轴承自动调心的结构特性,座体的承托弧面与轴承外圈的球面配合精度在建模中通过曲面贴合约束实现,确保模型可直接用于后续的装配仿真、工程图导出或者3D打印验证,整体模型结构完整无破面,各部件的装配层级清晰,可单独拆分查看内部滚动体的排布结构,也可整体用于输送设备、农机、轻工机械等设备的传动系统装配设计中,为相关机械产品的设计提供精准的支撑部件三维参考。
------分隔线----------------------------
- 上一篇:带座外球面剖分式轴承法兰组件
- 下一篇:方形带座外球面轴承UCF206结构设计
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小: 22.95 MB
- 售价:5金币
- 下载次数: 631
- 系统要求: SOLIDWORKS,STEP / IGES,Rendering
- 软件分类: 轴承座
