可调式焊接滚轮支撑托架结构设计

项目分类:工装 发布时间:2020-06-29 ID:117323
  • 可调式焊接滚轮支撑托架结构设计
  • 可调式焊接滚轮支撑托架结构设计
  • 可调式焊接滚轮支撑托架结构设计
  • 可调式焊接滚轮支撑托架结构设计

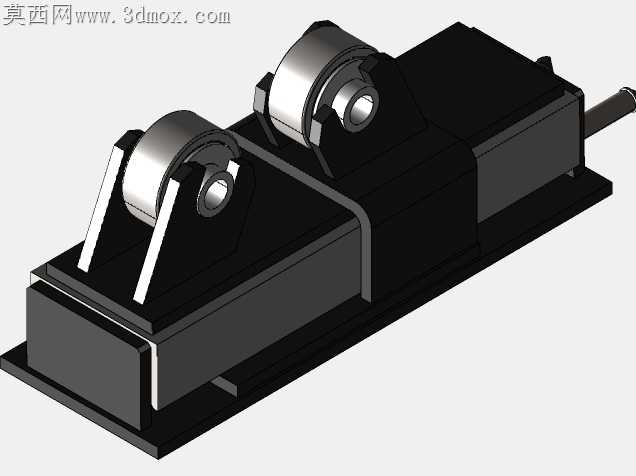

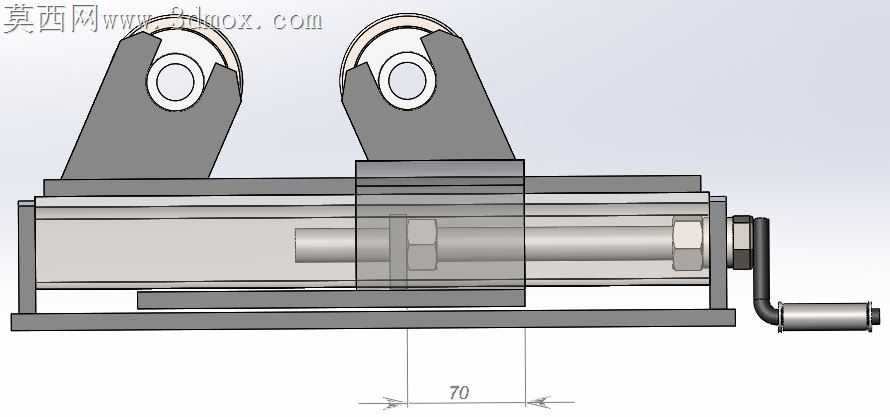

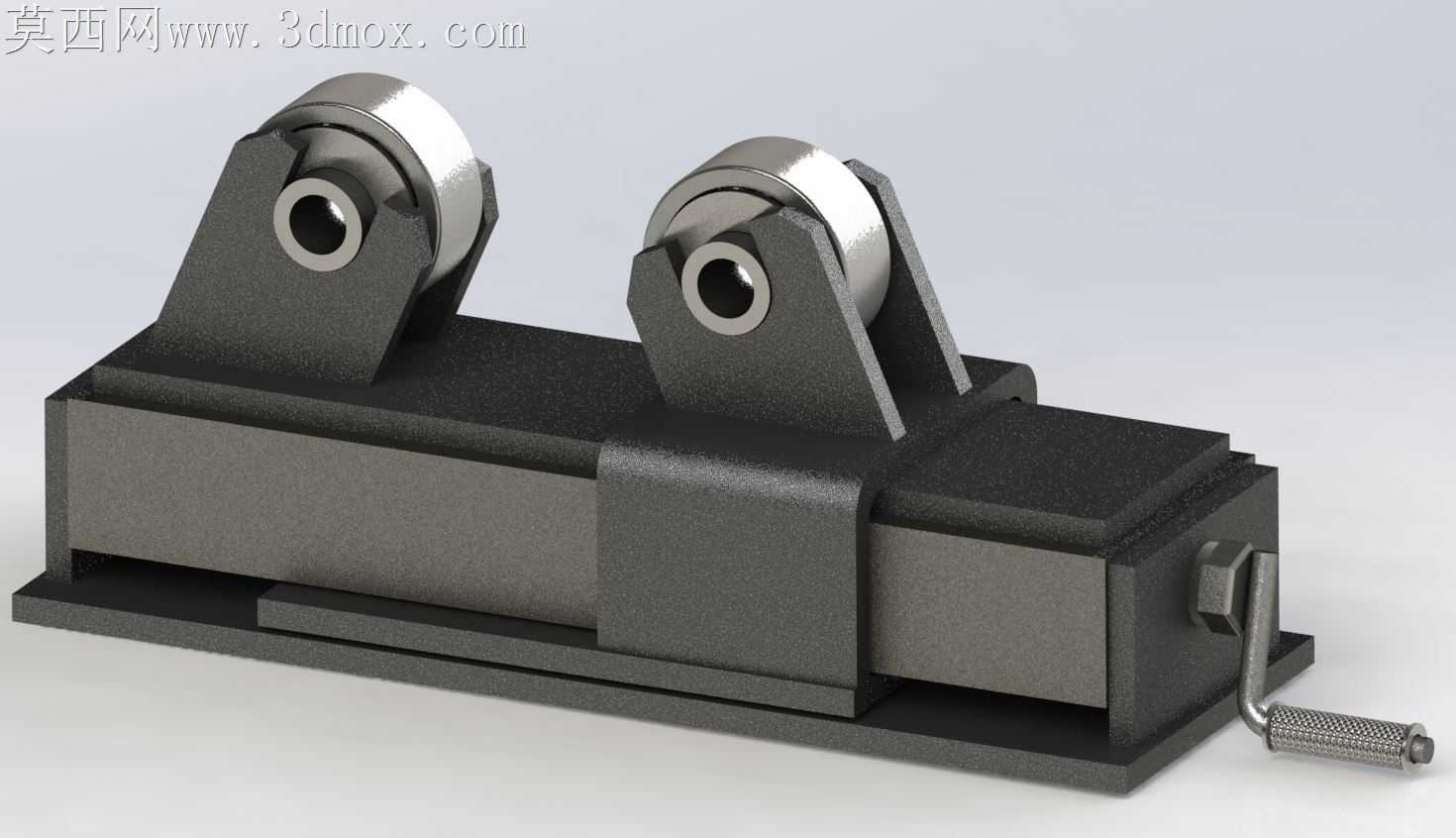

车间现场焊接长轴类、筒形工件时,常遇到工件直径变化导致支撑高度不匹配、滚轮同轴度偏差引发焊道偏移的问题,常规固定滚轮架要么适配范围窄,要么调节后锁紧力不足,焊接过程中受轴向窜动影响容易移位,直接影响焊缝成型质量。这款可调滚轮托架在结构设计上,针对这些现场痛点做了针对性的结构优化。两个滚轮支座采用燕尾槽式滑动配合嵌在底座导轨上,摇动手柄时通过梯形丝杠带动两个支座同步反向滑移,能快速适配不同直径的筒类、轴类工件,梯形丝杠的自锁特性可以避免焊接过程中受工件重力挤压出现支座滑移,不需要额外加装锁止销就能保持调节后的间距稳定。滚轮部分采用深沟球轴承内嵌式安装,轴承外圈直接作为支撑接触面,相比包胶滚轮或者钢制实心滚轮,转动阻力更小,工件转动施焊时不会出现卡滞、打滑的情况,轴承内圈通过销轴与支座立板连接,销轴与立板孔采用H7/k6过渡配合,既保证销轴不会随滚轮转动出现松旷,又能方便后期磨损后快速更换轴承,不需要整体拆卸支座。底座部分采用双层叠层结构,下层为固定安装底板,上层滑动座与丝杠配合,底板上预留的沉头安装孔可以直接通过T型螺栓固定在焊接工作台上,避免焊接时受工件冲击出现整体移位。支座立板与滑动座之间采用一体化铣削成型,没有采用焊接拼接结构,避免长期受工件重压出现焊缝开裂、立板倾斜的问题,立板上的销轴孔与滑动座底面垂直度控制在0.02mm以内,保证两个滚轮的轴线平行度,工件放置后不会出现单侧受力翘起的情况。摇柄部分采用折叠式防滑滚花设计,调节到位后可以将摇柄折下贴靠在底座侧面,避免焊接过程中操作人员走动误碰改变支座间距,摇柄与丝杠连接端采用方榫配合,不需要额外紧固件就能传递扭矩,拆装十分方便。滚轮表面没有做额外的镀层处理,保留轴承钢原有的金属质感,焊接时飞溅的焊渣落在滚轮上也不会出现粘连起皮的情况,长期使用后只需要用角磨机简单打磨就能恢复光滑接触面,维护成本远低于表面做涂装或者包胶的滚轮结构。滑动座与底座导轨的配合面预留了0.05mm的间隙,填充高温润滑脂后,即使焊接现场有少量焊渣、粉尘落入配合面,也不会出现滑动卡滞的问题,不需要频繁拆解清理导轨。
