哈佛航空涂装空客原型客机外观结构

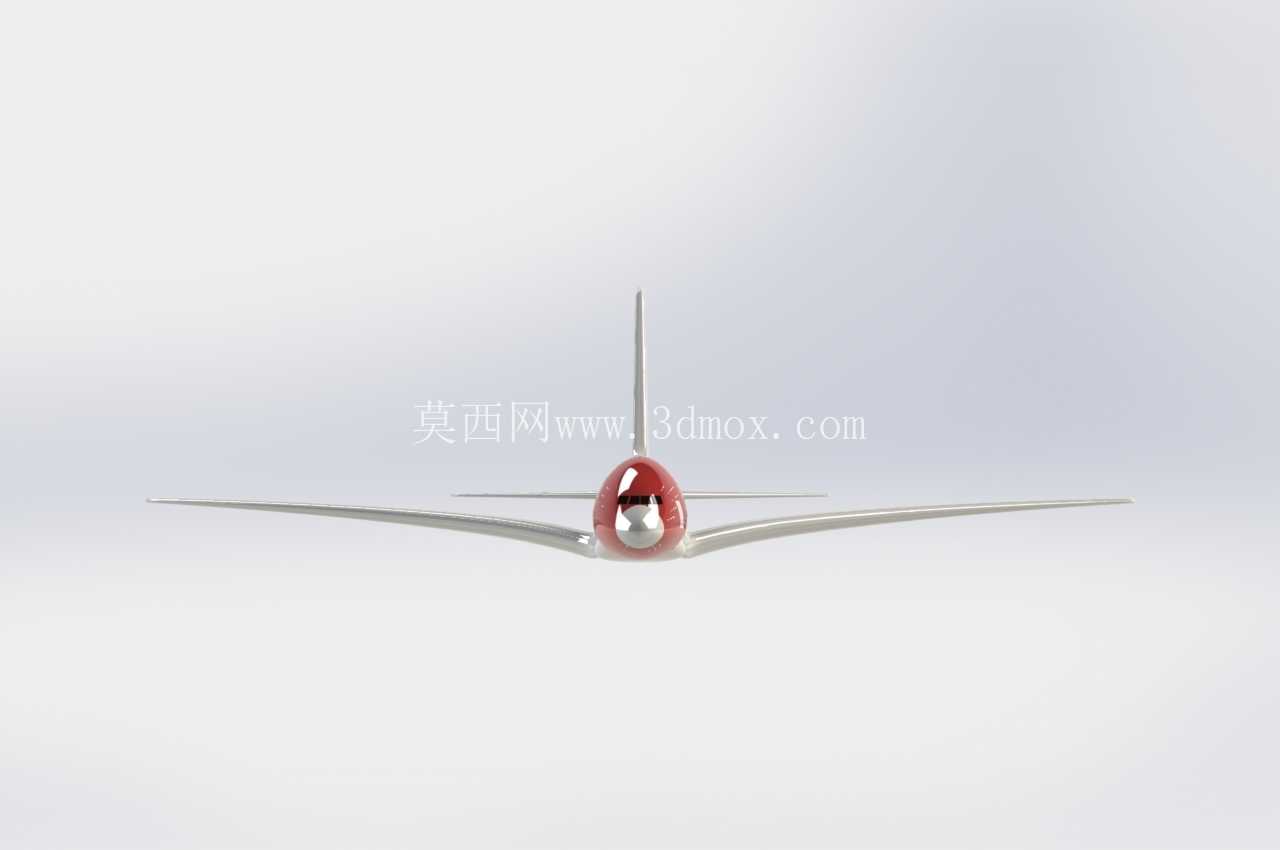

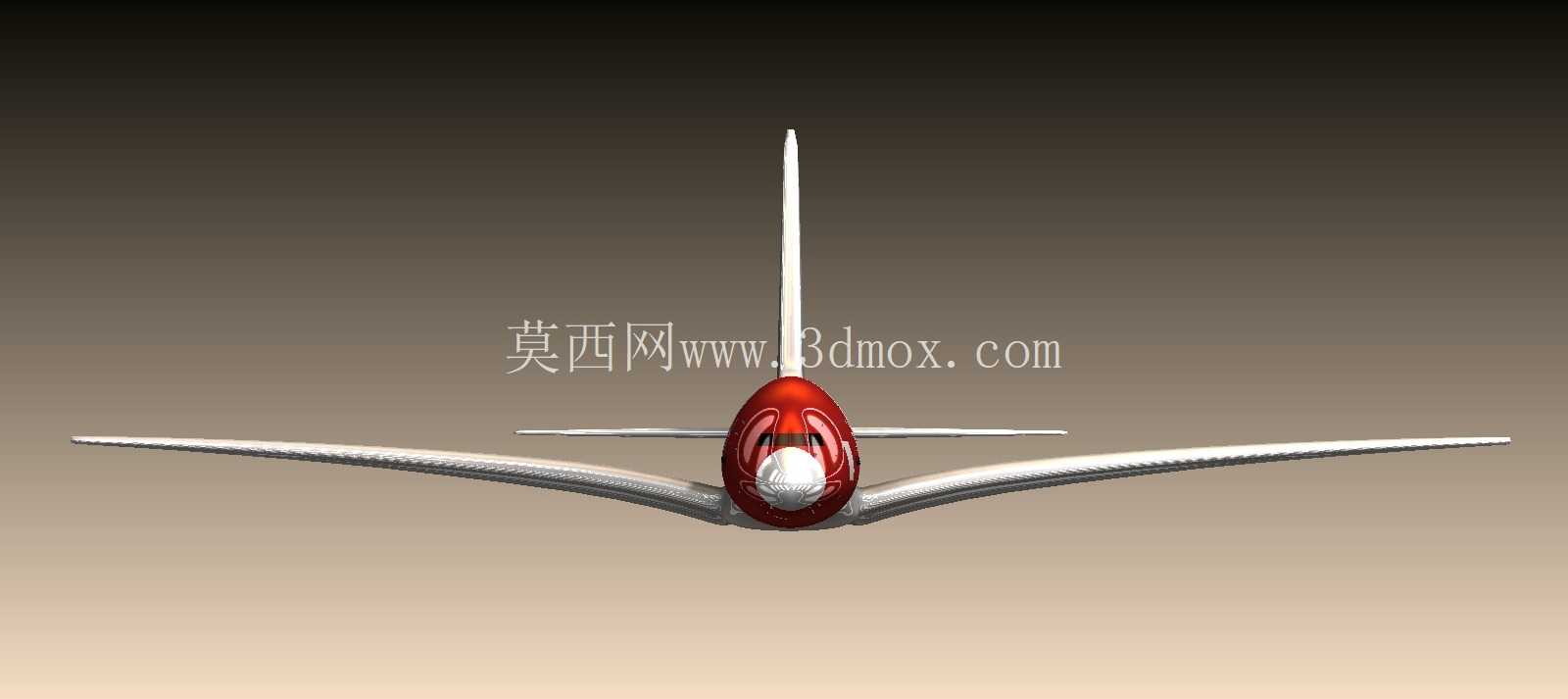

　　这款原型客机的三维结构设计，首先围绕民航干线客运的核心应用场景展开，日常执飞中长距离城际、洲际旅客运输任务，也可作为航空科普展陈、模拟驾驶训练的等比例参考载体，适配航展静态展示、航空教学教具开发、影视特效素材制作等多类落地场景。从实际用途出发，该结构完整还原了窄体干线客机的气动外形逻辑，机身主体采用细长旋压成型的筒状承压结构，机头段做了符合跨音速飞行的钝圆整流设计，搭配一体化成型的风挡窗框结构，既保证飞行过程中正面气流的顺滑过渡，降低压差阻力，也为驾驶舱预留了充足的观察视野与设备安装空间。

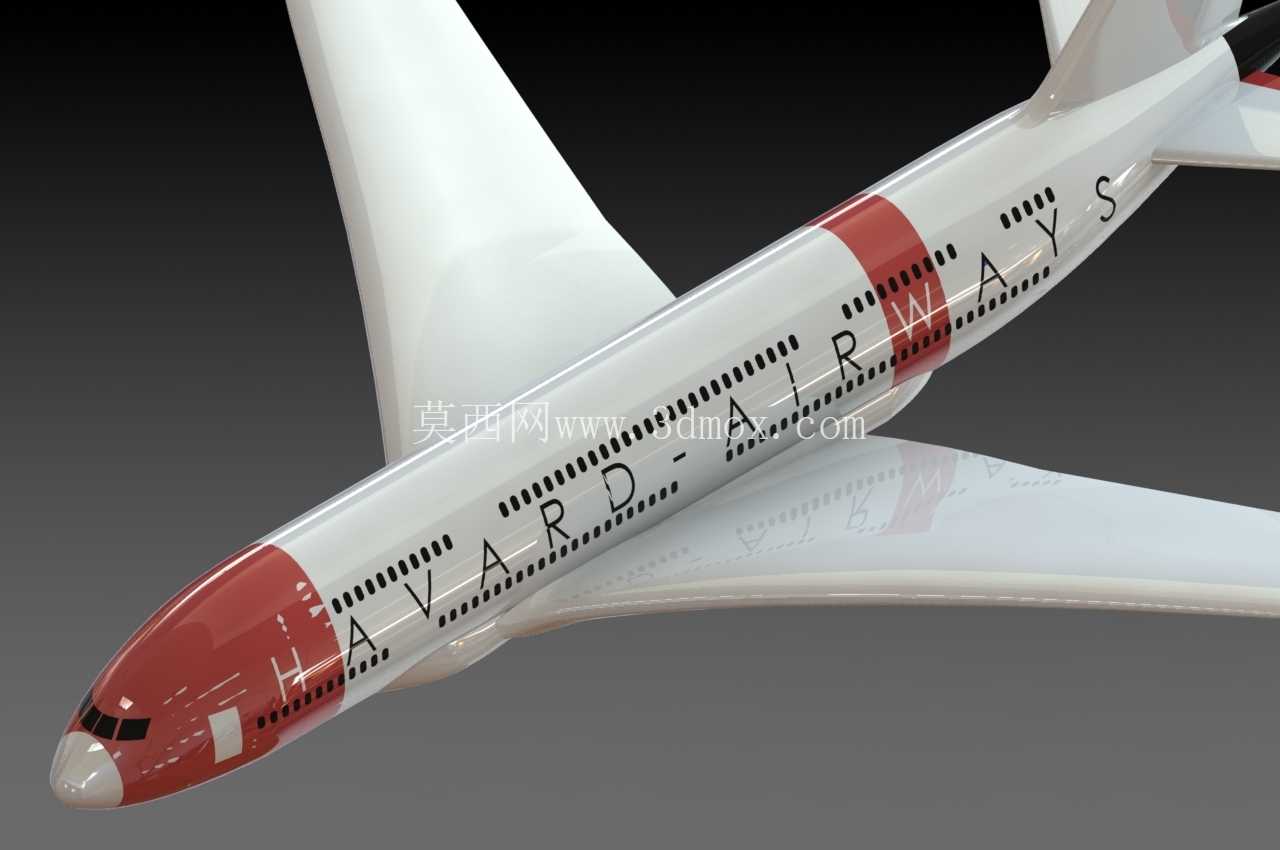

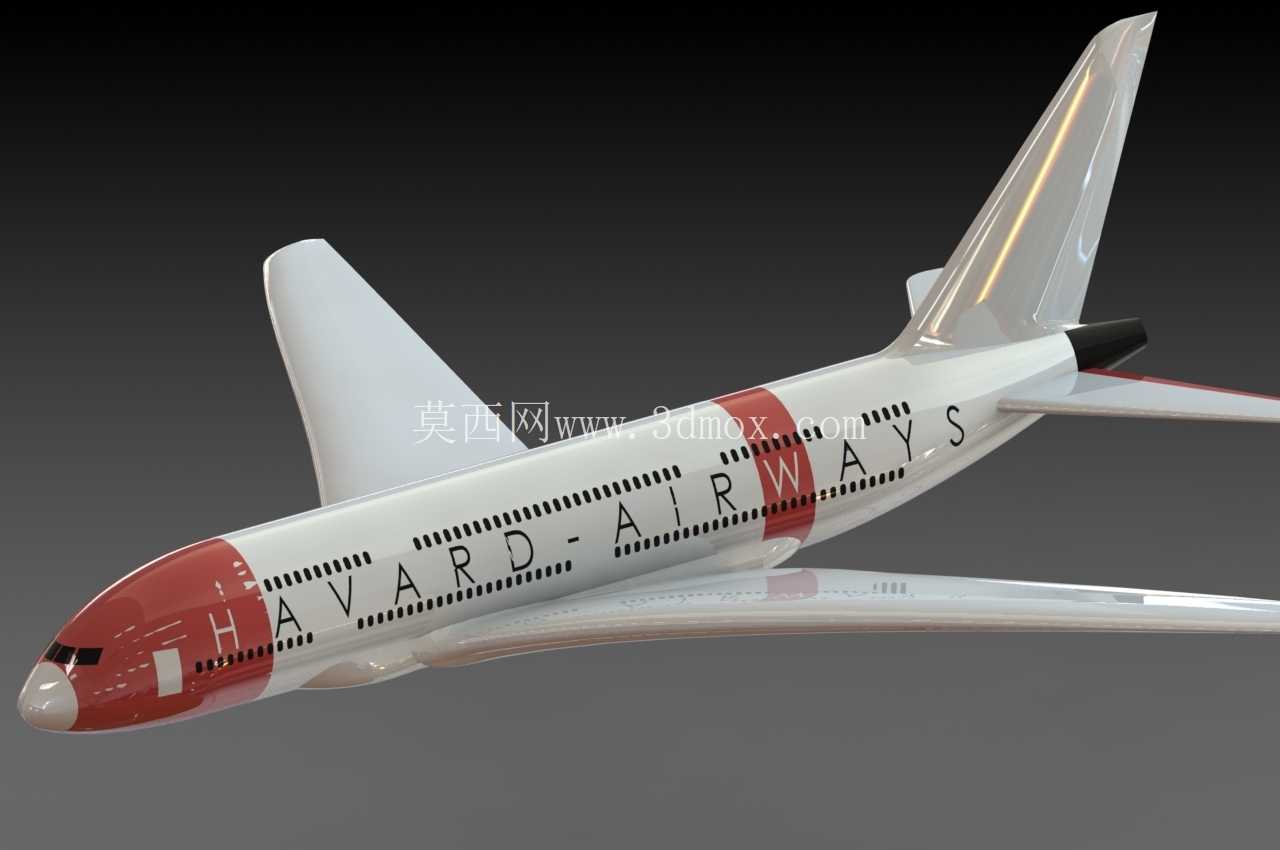

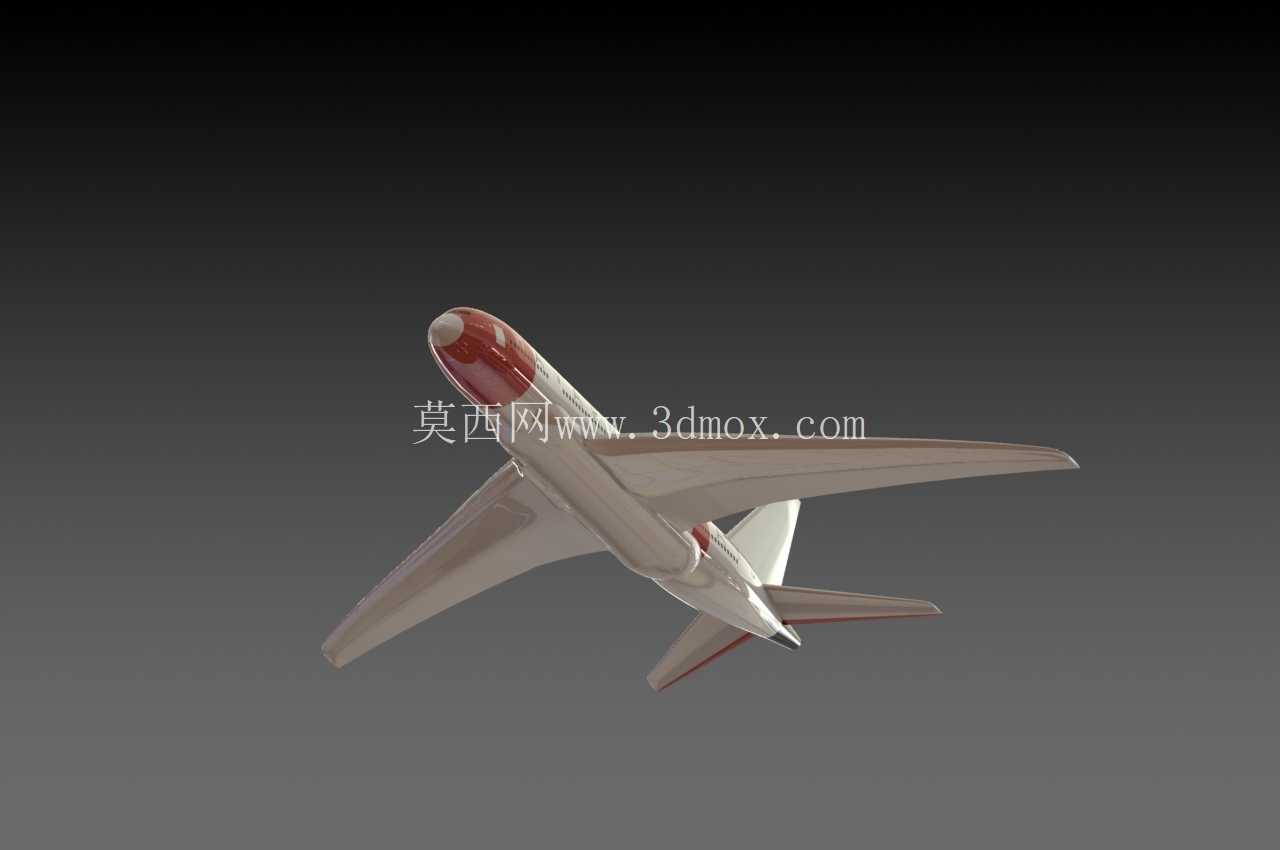

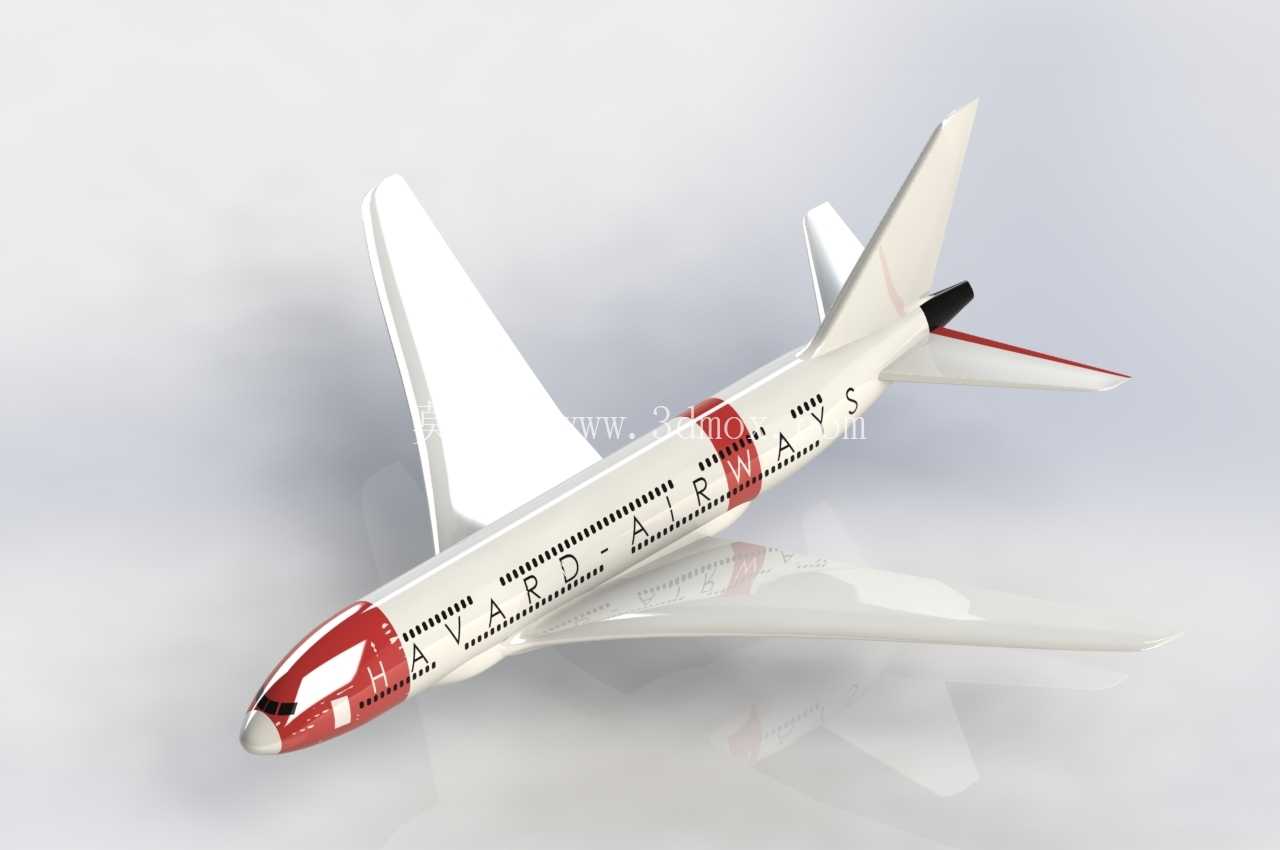

　　机身侧面的涂装标识沿机身纵向等距排布，标识位置严格对齐机身长桁的安装基准线，避免后续实物喷涂时破坏结构蒙皮的受力完整性，红色装饰带分别覆盖机头雷达罩段与机身中部应急出口区域，既符合品牌视觉识别要求，也能在地面运维时快速定位关键功能区域。机翼采用下单翼布局，翼根与机身下部的承力框直接连接，翼型选用成熟的超临界翼面截面，巡航阶段能有效延缓激波产生，降低飞行油耗，机翼后缘预留了襟翼、副翼的活动安装间隙，可直接联动后续的操纵机构运动仿真，尾翼采用常规垂尾加平尾的布局，垂尾后缘预留方向舵转动空间，平尾安装位置避开发动机尾流的直接冲刷区域，保证飞行操纵的稳定性。

　　设计过程中优先考虑了结构的装配合理性，机身蒙皮按长桁位置分块，每块蒙皮的连接边预留了标准铆接余量，机头雷达罩与机身主体采用快拆式连接结构，方便日常检修时快速打开维护内部雷达设备，起落架舱的轮廓完全收进机身下部的整流包内，收放状态下不会与机身、机翼结构产生运动干涉。从安装边界来看，整机长度控制在适配1:20等比例缩放的展示尺寸区间，翼展宽度与机身长度的比例严格符合真实空客机型的气动比例，机身最大直径处的截面尺寸满足内部客舱单通道六座排布的空间要求，机头最前端到前起落架转轴的距离、主起落架转轴到机尾最末端的距离，都符合地面滑行时的防擦角要求，避免起飞抬轮时机尾擦碰跑道。机身舷窗的排布沿客舱座椅排距等距设置，每个舷窗的位置都对应机身隔框的加强位置，避免在蒙皮上额外开设无补强的开口，降低结构疲劳风险。机翼下方预留了发动机吊舱的安装接口，接口位置与机翼承力梁的位置直接对应，可承受发动机运转时的振动载荷与推力传递，吊舱与机翼之间的短舱结构做了整流修型，降低飞行过程中的干扰阻力。尾椎部分做了收缩式流线设计，尾部的APU辅助动力装置安装舱预留了散热开口与维护口盖位置，满足地面停机状态下的设备运转与检修需求。

　　整个结构的曲面过渡全部采用G2连续的曲面建模逻辑，曲面之间没有明显的折角与拼接缝隙，既符合真实飞行器的气动外形要求，也能直接用于后续的渲染出图、3D打印验证、风洞模拟试验等后续环节，不需要额外做曲面修补工作。在细节设计上，机身表面的蒙皮接缝、铆钉线都按照真实民航客机的制造工艺排布，接缝方向与气流方向保持平行，减少飞行过程中的摩擦阻力，应急出口的位置标识、舱门轮廓都做了凹陷式结构处理，还原真实机型的结构特征，没有采用单纯贴图的方式表现细节，保证三维结构的工程参考价值。
