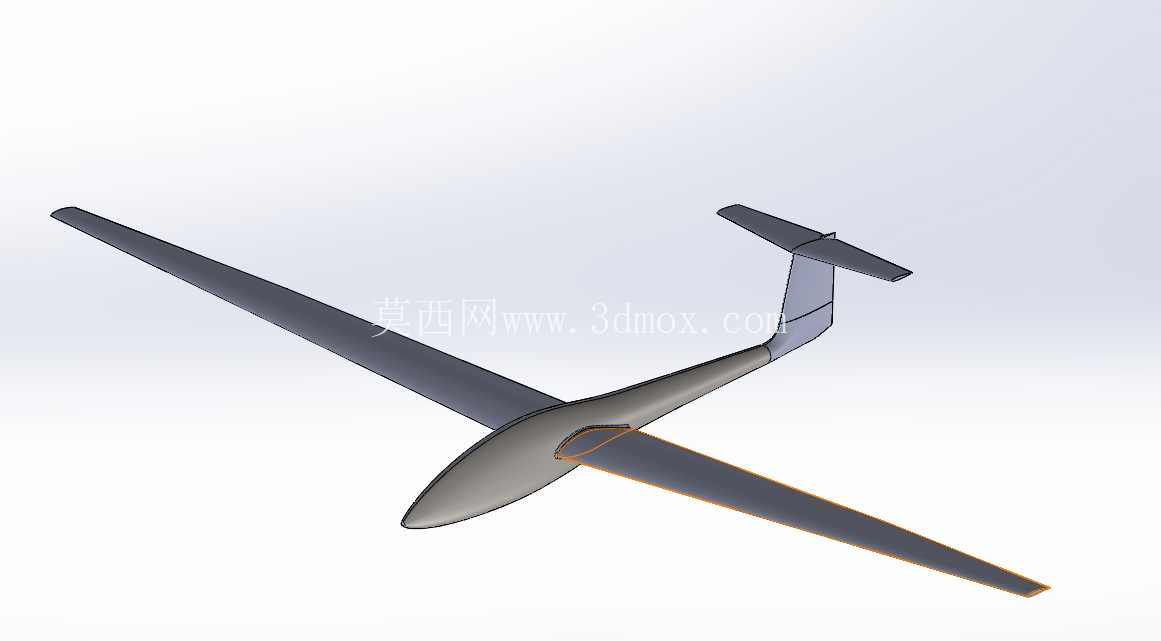

ASK21滑翔机整机三维结构数模

该数模还原的ASK21是滑翔机领域应用极广的双座教练级无动力飞行器，在全球各地的滑翔俱乐部、航空运动训练基地承担初级学员带飞、单飞考核、特技动作入门训练的核心任务，同时也可用于休闲滑翔飞行、航空赛事基础组别竞赛使用，部分航空科普场馆也会采用同比例结构件作为展陈教具，帮助参观者理解无动力飞行器的升力产生逻辑与操纵原理。从实际使用场景来看，这类滑翔机通常依靠地面绞盘牵引、运输机拖曳升空，脱钩后依靠大气热气流、山坡动力流完成留空飞行，对结构的气动效率、重量控制、结构强度冗余有极高要求，数模完整还原了真机的结构逻辑，可作为结构设计人员研究轻型复合材料飞行器布局、气动外形与结构匹配关系的参考载体。

从功能特性来看，该机型采用上单翼、T型尾翼的常规滑翔机布局，双人串列座舱布置在机身中部重心位置，前后座均配置完整的操纵机构，满足教练带飞时后座教员随时接管操纵的需求。数模中完整呈现了大展弦比机翼的翼型剖面，该翼型为低速滑翔优化的层流翼型，在低雷诺数飞行状态下具备较高的升阻比，失速特性温和，适合训练场景下学员的操纵容错需求；机翼的展长与机身长度比例符合真机的实际尺寸边界，机翼后缘预留了副翼、襟翼的安装结构位置，机身尾部的垂直尾翼、水平尾翼的操纵面铰接结构也做了还原，能够直观展示全机操纵舵面的偏转逻辑与传动路径。

设计思路层面，该机型的结构围绕轻量化与高结构刚度做平衡，机身采用流线型纺锤剖面，从机头到机尾的截面平滑过渡，尽可能降低寄生阻力，机翼与机身的连接位置做了翼根整流设计，减少翼身干扰阻力；数模中可以看到机身的纵梁、隔框的布置逻辑，座舱位置的加强框承担了机翼升力传递、起落架冲击载荷传递、座椅安装固定的多重作用，尾撑段的结构逐步收窄，在保证尾翼操纵刚度的前提下尽可能降低结构重量。起落架采用单主轮加尾橇的经典滑翔机起落架布局，主轮布置在重心稍靠前的位置，着陆时能够稳定吸收冲击能量，尾橇在接地滑跑过程中提供尾部支撑，避免擦碰尾翼结构，数模中还原了主轮的安装位置与机身的连接结构，能够直观看到起落架舱的整流外形与机身的融合设计。

从安装边界与尺寸适配角度，该数模的整机尺寸比例严格匹配真机参数，机翼展长、机身长度、尾翼展长的比例关系符合实际工程要求，机翼与机身的对接面、尾翼与机身的对接面均按照实际装配关系做了贴合设计，若用于缩比模型制作、仿真分析，可直接基于该数模提取外形面，划分气动计算网格，也可拆分各个构件做结构强度校核。对于航空模型爱好者而言，该数模可作为缩比滑翔机制作的外形参考，对照数模的翼型、机身剖面切割泡沫或复合材料构件，保证模型的气动特性与真机一致；对于轻型飞行器设计从业者，可参考该机型的重心布置、操纵面尺寸配比、结构传力路径，优化同级别无动力飞行器或轻型电动飞机的结构设计，规避布局设计中容易出现的尾翼容量不足、翼身干扰阻力过大、重心包线过窄等常见问题。

数模的外形曲面做了连续顺滑处理，没有出现曲面褶皱、断接的问题，各个构件之间的装配间隙符合实际工程中的公差要求，座舱盖的透明件轮廓、机身表面的检查口盖位置也做了对应还原，能够直观展示真机的维护口盖布置逻辑，这类口盖通常布置在机身中部便于地面维护人员接近操纵系统、配重调整位置的区域，符合滑翔机日常维护的使用需求。机翼的翼尖部分做了轻微的上反设计，配合机翼本身的安装角，能够提升整机的横向稳定性，降低学员操纵时的配平难度，这一设计细节在数模中也有准确体现，可作为低速飞行器稳定性设计的参考案例。
