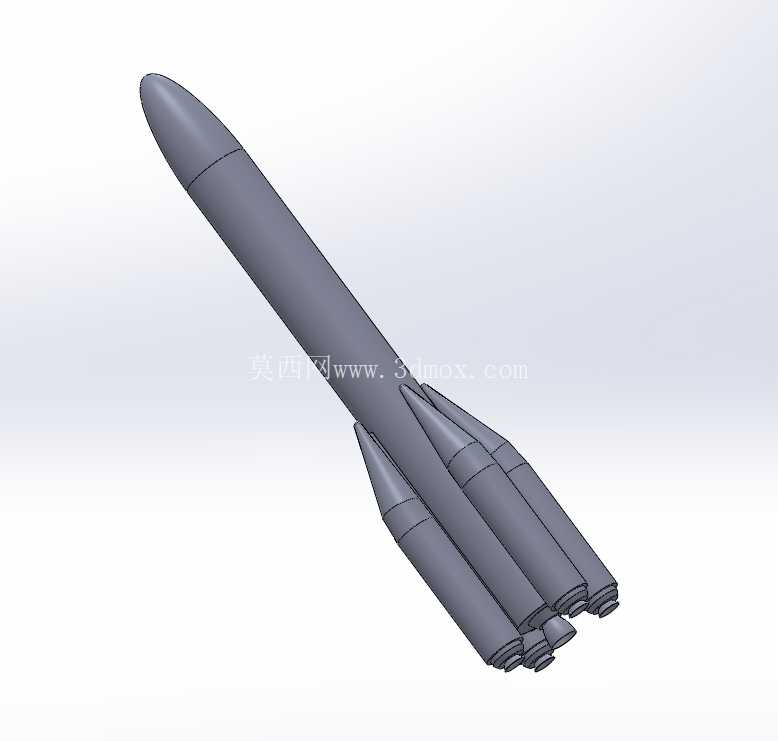

阿丽亚娜6号运载火箭简化结构三维数模

　　本次建模针对阿丽亚娜6号运载火箭的外观结构做简化处理，核心服务于航天科普展陈结构演示、运载火箭总体布局教学、铸造工艺前期样件试制的结构验证场景，没有复刻箭上的管路、电气接口、精细舱段细节，保留了运载火箭核心的气动外形与助推捆绑布局特征，能够满足非全尺寸工程验证阶段的结构展示、装配干涉检查、铸造模具分型面设计参考需求。从实际用途来看，该简化模型可直接用于航天主题展馆的等比例缩放样件3D打印母模，也可作为高校航天工程专业入门课程的运载火箭结构认知教具，还能为中小型铸造厂承接航天文创类金属摆件订单时，提供初始的分型、拔模斜度调整基础数模，避免从零开始绘制外形耗费过多建模工时。

　　模型的功能特性层面，完整还原了阿丽亚娜6号的芯级长细比特征，芯级主体为旋成体气动外形，头部采用冯卡门曲线整流罩设计，能够降低跨音速飞行阶段的气动阻力，捆绑的三枚固体助推器沿芯级周向均匀分布，助推器头部的斜切构型与芯级外壁完全贴合，捆绑连接位置的凸台结构做了简化加厚处理，既保留了连接位置的结构特征，也避免了薄壁特征在铸造过程中出现浇不足、冷隔的缺陷。设计思路上，建模全程以可制造性为核心导向，没有设置多余的细碎曲面特征，所有外表面的圆角过渡都控制在R2以上，适配砂型铸造、熔模铸造的最小工艺圆角要求；芯级与助推器的连接位置没有做独立的捆绑连杆结构，而是采用一体化贴合设计，降低了分模时的抽芯难度，也减少了后续样件拼接的装配工作量；箭体尾部的喷管结构做了等直径简化，没有复刻喷管的收敛扩张段型面，因为针对文创、教学类应用场景，喷管的精细内型面不会产生展示价值，反而会增加铸造时的砂芯制作难度，提升废品率。

　　外形尺寸与安装边界层面，模型按照1:50的缩放比例设置初始参数，芯级总长度控制在1200mm左右，最大直径108mm，三枚助推器单枚长度420mm，最大直径56mm，助推器与芯级连接后整体径向最大尺寸为216mm；安装接口预留了芯级尾部直径20mm的中心定位孔，可直接适配展馆展架、教学台架的标准M16螺栓安装位，不需要额外做转接结构设计；所有外表面的拔模斜度统一设置为1.5°，沿箭体轴向从头部向尾部倾斜，满足金属铸造时的起模要求，不会出现型面拉伤的问题。

　　从结构验证的角度来说，该模型的重心位置经过调整，整体重心位于芯级轴向距头部45%总长度位置，搭配底部定位孔安装后不会出现倾覆问题，展陈状态下的结构稳定性满足长期摆放要求；助推器与芯级的贴合面宽度设置为12mm，粘接或者焊接拼接时拥有足够的连接面积，不需要额外增加支撑结构就能保证拼接强度。针对铸造工艺的适配性，建模时特意规避了所有的封闭内腔结构，芯级和助推器都采用等壁厚空心设计，壁厚统一为8mm，既能够降低金属浇铸后的冷却收缩应力，也能减少金属原材料的消耗，降低样件制作成本；所有的型面转折位置都做了圆滑过渡，没有锐角结构，避免铸造过程中出现应力集中导致的铸件开裂问题。
