汽车冲压成型阀组安装基座结构设计

这款冲压成型的基座构件，主要应用在乘用车主驾舱下方的液压控制单元集成区域，作为油路分配阀组的承载安装基体，需要同时承接三路不同压力等级的制动油路对接，还要为周边的压力传感器、调压电磁阀提供稳定的安装定位基准。从实际装车工况来看，这个部件安装在防火墙与轮拱之间的狭窄空腔内，周边紧邻制动硬管、线束护套以及空调低压管路，留给构件的安装间隙非常有限，因此设计阶段首先要做的就是压缩整体外廓尺寸，同时保证各个接口的对接精度不会受车身冲压焊接的累积公差影响。

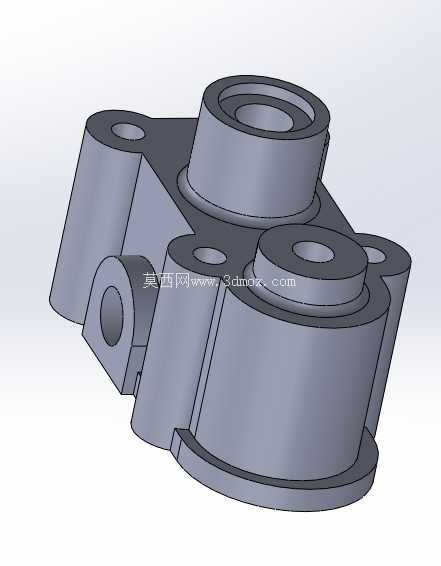

构件主体采用多腔体一体冲压成型结构，顶部三个高度不同的凸台结构，分别对应主缸进油、前后轴制动回路出油的接口位置，最高的凸台预留了12mm直径的通孔作为主油路通道，周边的环形凸缘是为了压装橡胶密封件设计的，凸缘高度控制在1.8mm，既可以保证密封件压缩量在合理区间，又不会因为凸缘过高导致冲压成型时出现材料拉裂的问题。两个高度稍低的凸台对称分布在主凸台两侧，分别对应前后轴的出油接口，凸台顶面的平面度要求控制在0.1mm以内，避免对接时出现密封偏斜导致的渗油问题。

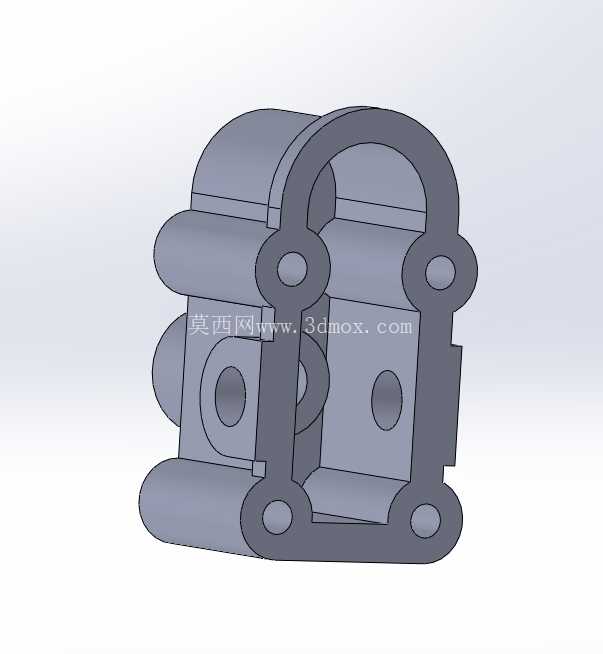

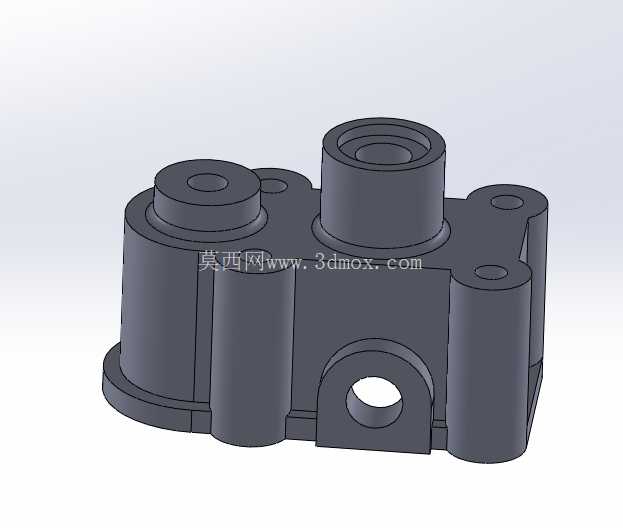

构件底部的法兰边采用翻边成型结构，法兰边上均匀分布四个安装过孔，孔位公差按照H7级精度控制，安装时通过M6的螺栓将整个基座固定在车身前围的冲压支架上，法兰边与支架之间预留了0.5mm的调整间隙，可以补偿车身焊接带来的±0.8mm位置偏差。构件正面下方的带孔凸耳是专门为线束固定卡扣设计的，凸耳上的6mm通孔可以穿过塑料卡扣，将周边的传感器线束固定在基座上，避免车辆行驶过程中线束晃动磨损油管。

设计过程中需要重点考虑冲压成型的工艺可行性，各个凸台的拔模斜度统一设置为1.5度，既方便冲压脱模，又不会影响后续接口的装配精度。腔体内部的加强筋采用高度渐变的设计，在油路接口对应的位置筋高设置为3mm，提升局部的结构刚度，避免油路压力波动时构件产生共振异响，而在靠近安装法兰的位置筋高逐步降低到1.5mm，减少材料的不必要消耗，同时控制整体重量在120g以内，符合整车轻量化的设计要求。

从安装边界来看，构件的最大外廓长度控制在78mm，宽度62mm，总高度（从法兰底面到最高凸台顶面）为45mm，安装时需要保证主油路接口的轴线与制动主缸出油口的轴线同轴度偏差不超过0.3mm，否则会导致硬管装配时产生额外的装配应力，长期使用后出现硬管疲劳开裂的问题。构件侧面的三个圆柱型支撑柱，除了提升整体结构的抗扭刚度之外，还可以在装配时作为定位基准，和工装夹具上的定位孔配合，实现自动化生产线上的快速上料定位，减少人工调整的辅助时间。

在油路密封的设计上，各个接口的密封面都设计了环形的密封槽，槽深1.2mm，槽宽2.2mm，适配线径1.8mm的O型橡胶密封圈，装配后密封圈的压缩率控制在25%左右，既可以保证在12MPa的制动液压力下不出现渗漏，又不会因为压缩量过大导致密封圈过早老化失效。构件的所有棱边都做了R0.5mm的圆角处理，避免冲压后的锐边割伤装配工人的手套，同时也防止锐边割破周边的线束护套和油管保护层。

考虑到车辆行驶过程中会遇到泥水、盐雾等腐蚀环境，这个冲压件成型后会采用电泳加喷塑的表面处理工艺，因此设计时在各个腔体的最低位置都预留了直径1mm的漏液孔，保证电泳和喷塑过程中液体可以顺利流出，不会在腔体内部残留积液导致后期出现内部锈蚀的问题。漏液孔的位置特意避开了油路通道和密封面区域，不会影响构件的密封性能和结构强度。
