燃油水分离滤罐总成结构设计

这套滤罐结构主要面向柴油动力车辆、小型工程机械、发电机组以及船用辅机油路的预处理环节，布置在燃油箱与高压喷油泵之间，承担游离水截留、颗粒杂质拦截与储水杯集污的作用。现场油路中，柴油从油箱抽出后会夹带微量水分、锈蚀颗粒与储运过程混入的絮状杂质，若直接送入高压共轨喷油器，水会破坏喷油嘴润滑膜并造成针阀锈蚀，硬质颗粒则会拉伤精密偶件，因此在低压油路段设置分离滤罐是动力系统可靠性设计里很基础但不能省略的一环。

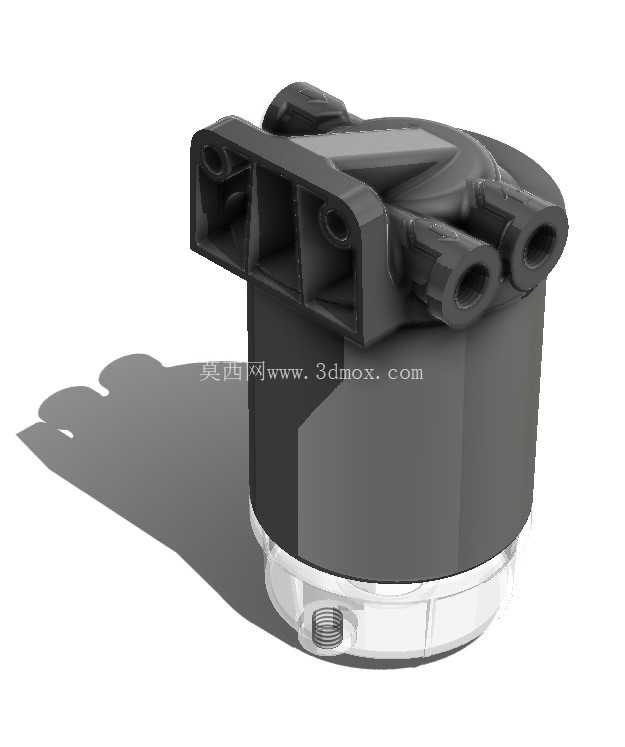

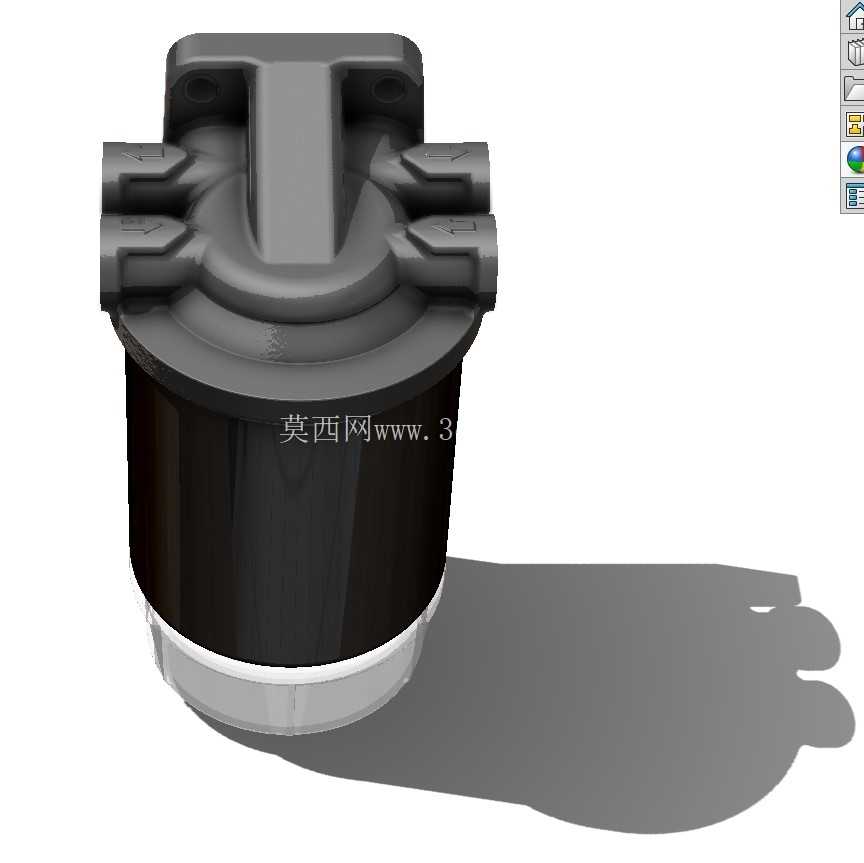

从结构形态看，罐体采用上盖加下杯体的分段式布局，上部为压铸成型的滤头，集成安装耳板、进出油接口与滤芯定位腔；下部为透明或半透明集水杯，杯底预留螺纹排污口，可在停机后旋开排放沉积水分与沉渣。滤头顶面的双管接口采用侧向平行布置，接口带外螺纹与六角拧接面，方便现场用油管接头直接锁紧，不需要额外转接弯头；这种侧出接口在机舱侧壁贴装时优势明显，油管走向可以顺着车架纵梁排布，避免在滤罐正前方预留大量插拔空间。

安装边界方面，滤头一侧延伸出带两个通孔的悬臂式安装耳，耳板与滤头本体之间用加强筋连接，可直接通过螺栓固定在车架支架、发动机舱壁或机组底座立板上。建模时需要重点核对耳板孔距、孔中心到罐体圆柱外壁的距离，以及罐体下半部分的回转直径：整车布置中滤罐下方必须留出集水杯拆卸与排污操作空间，通常要保证杯体底部到下方横梁或护板有足够的垂向间隙，否则保养时无法旋下杯体更换滤芯。罐体上部的接口轴线高度也要和发动机进回油口协调，避免油管出现急弯或低位兜气。

设计思路上，滤头内部需要划分进油腔、滤芯安装腔与出油腔，未过滤燃油从一个接口进入后向下穿过滤材，水分在疏水滤层作用下聚结成大水滴沉降到下杯，洁净燃油上行后从另一接口送出。三维结构处理时，滤头顶面的加强筋走向要兼顾压铸充型与刚性：耳板根部、接口根部以及滤头与罐身衔接的环形凸台都是应力集中位置，筋条厚度按相邻壁厚的0.6到0.8倍取值，避免压铸缩孔，同时保证接管受侧向力时不出现根部开裂。下杯与滤头之间采用旋扣或螺纹加密封圈的连接方式，配合面处要设计密封圈沟槽，保证低压油路下不渗气——柴油管路一旦在负压段吸入空气，会直接造成发动机怠速不稳甚至熄火。

实际选型配套中，这类滤罐的额定流量要与发动机小时耗油量匹配，接口通径过小会在大负荷工况下造成供油阻力上升，过大则整机体积与安装空间浪费。集水杯容积决定排水保养间隔，杯壁通常做成透明材质并在表面模压水位刻度，方便巡检时肉眼判断积水高度。底部排污螺塞带密封锥面或垫圈，位置设在杯体最低处，确保沉积水和污物能靠重力排净。滤罐外轮廓的圆柱段与上部异形滤头之间做圆滑过渡，既减少压铸模具抽芯难度，也避免装配时与周边线束、管路发生干涉。

针对三维建模与模具设计环节，上部滤头属于典型压铸件，外形包含安装耳、双油管接头、顶部封盖与内部腔室，分模时要处理好侧向接口与耳板孔的抽芯方向，内部滤芯定位台阶、密封圈槽与回油道需要在模型里完整表达，方便后续模具型腔拆分与加工尺寸标注。下杯体若采用透明工程塑料，则侧重壁厚均匀与旋接螺纹强度；若为金属杯体，则要考虑防腐涂层与水位观察方式。整体结构在工程图输出时，应把安装孔位、接口螺纹规格、罐体最大外径、总高以及维修拆卸空间一并标注，为整车管路布置和保养工艺提供直接依据。
