特斯拉Roadster跑车车身外观曲面结构

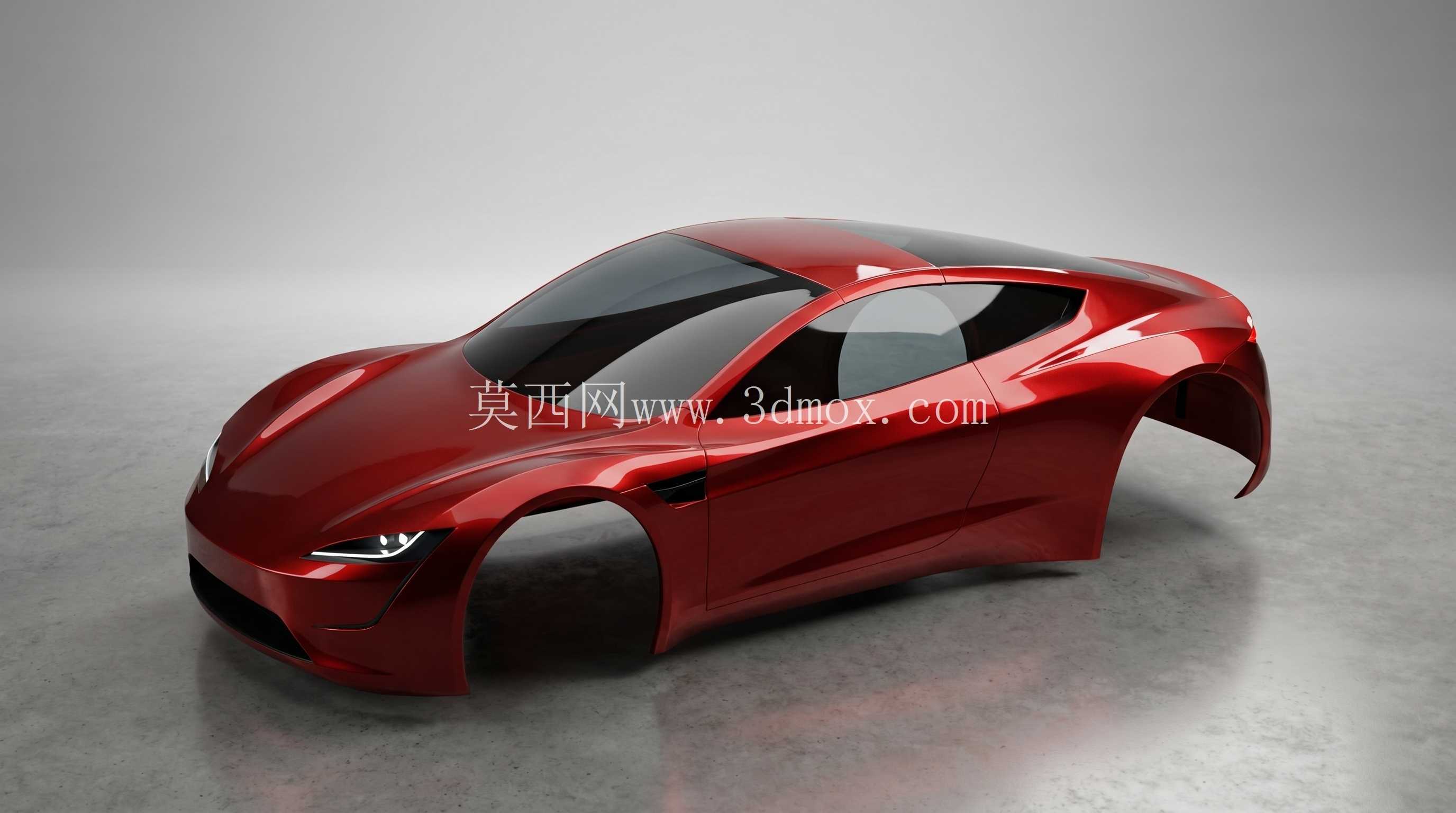

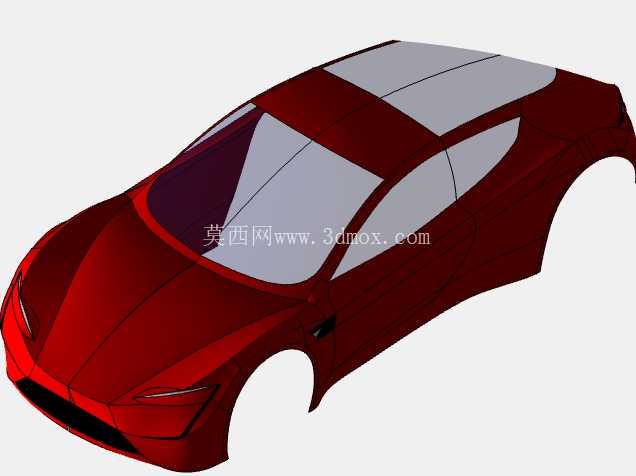

本次呈现的是纯电超级跑车的车身外覆盖件曲面结构，该类结构主要应用于高性能纯电乘用跑车的整车外饰开发环节，覆盖造型验证、风洞试验对标、外覆盖件冲压工艺校核、总装装配边界匹配等多个工程场景。从实际用途来看，该车身曲面是整车空气动力学性能的核心载体，区别于传统燃油跑车需要预留大面积进气格栅的结构需求，这款纯电跑车的前脸区域采用一体化顺滑曲面设计，取消了传统燃油车的大尺寸前进气格栅结构，能够在高速行驶时大幅降低车头迎风面的乱流产生，减少风阻系数的同时，将前部气流有序导向车侧、车底以及散热系统的预留进风通道，兼顾气动效率与三电系统的散热需求。

在功能特性层面，该车身结构的型面设计充分考虑了纯电跑车的低风阻需求，车头部分的棱线从大灯末端自然延伸至车侧肩线，形成贯穿式的锐利腰线，能够在车辆高速行驶时梳理车侧气流，减少气流在车门区域的分离，降低风噪同时提升高速行驶的下压力表现。车顶采用一体化溜背式曲面设计，从A柱顶端顺滑过渡至车尾末端，与后翼子板的曲面形成完整的气动通道，能够引导气流快速通过车身上部，配合车尾的内收型面，减少车尾的涡流区范围，提升整车的高速行驶稳定性。车身侧面的曲面采用大曲率渐消面设计，在轮拱区域预留了足够的轮胎跳动空间，同时曲面的光影转折能够在不同光线角度下呈现出流畅的质感，兼顾造型表现力与工程实用性。

从设计思路来看，该车身结构的开发全程围绕纯电平台的特性展开，由于没有传统燃油车的前置发动机、排气系统等结构约束，前部车身的曲面可以做的更加低矮顺滑，前悬长度更短，能够在有限的整车长度内最大化轴距空间，提升车内布局的灵活性。在曲面构建过程中，所有型面都采用G2以上连续的曲面质量标准，确保曲面在光影反射下没有突兀的折角，这不仅是为了造型美观，更是为了减少曲面突变带来的气流分离问题，每一处曲面的曲率变化都经过气动性能的反复校核，比如车头下沿的内收曲面，能够引导气流进入车底的扩散器通道，配合车底的平整化盖板，在高速行驶时形成足够的下压力，减少车辆的升力，提升操控极限。

在外形尺寸与安装边界层面，该车身曲面的整体宽度控制在1.9米级别，高度控制在1.1米左右，低矮的车身高度能够有效降低整车的迎风面积，进一步降低风阻。前部曲面预留了前大灯、前保险杠传感器、前备箱盖的安装匹配边界，所有安装点的贴合面都与车身曲面保持精准的公差匹配，避免装配后出现面差超差的问题。车侧曲面预留了车门开合的运动包络空间，确保车门在最大开启角度下不会与翼子板、轮拱发生干涉，同时车门玻璃的曲面与侧围曲面完全齐平，减少玻璃区域的气流扰动。轮拱区域的曲面边界充分考虑了不同尺寸轮毂、轮胎的安装需求，预留了足够的转向跳动空间，即使在最大转向角度、最大悬架压缩行程下，轮胎也不会与轮拱内衬、翼子板发生剐蹭。车尾部分的曲面预留了尾灯、后扩散器、充电口盖板的安装位置，曲面的转折角度充分考虑了后尾箱盖的开合轨迹，确保开启过程中不会与后保险杠、车顶尾部发生干涉。

对于结构设计从业者而言，这类高性能跑车的车身曲面建模需要兼顾造型表达与工程可行性，不能单纯追求曲面的顺滑而忽略实际的安装、工艺需求，比如曲面的拔模角度需要满足冲压工艺的要求，所有外覆盖件的曲面曲率都要控制在冲压工艺可实现的范围内，避免出现冲压开裂、起皱的问题。同时，曲面的分块线设计需要考虑总装的装配顺序，确保各个外覆盖件能够顺利安装，并且在装配后能够保持均匀的缝隙面差。在三维建模过程中，需要先搭建基础的轮廓线架，确定整车的比例、姿态以及关键硬点位置，比如轮心位置、腰线高度、前后悬长度等，再基于硬点构建基础大面，之后逐步细化局部的特征曲面，反复调整曲面的曲率变化，确保整体曲面的光影连续，同时校核各个区域的安装边界、运动包络是否满足工程要求，最终形成既符合造型设计需求，又满足工程落地要求的车身曲面结构。
