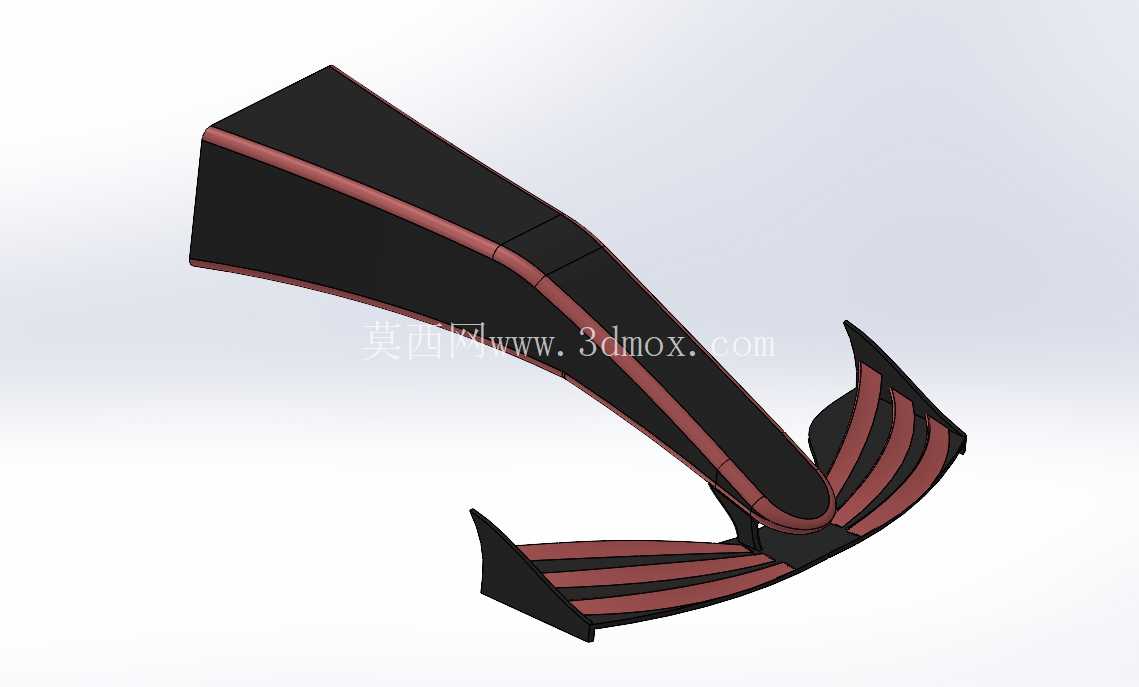

基于实车参考的方程式赛车前翼结构设计

　　在方程式赛车的整车空气动力学开发流程中，前翼是最先接触来流的核心气动部件，其设计合理性直接决定整车下压力分配、气流疏导效率以及后续尾流对后部散热、尾翼工作状态的影响，本次完成的前翼结构设计完全参照现役一级方程式赛车的前翼布局逻辑搭建，可直接用于整车气动仿真验证、结构刚度校核以及教学演示场景。从实际赛事应用场景来看，前翼安装于赛车最前端的单体壳前端安装点，需要在300km/h以上的极速工况下稳定输出足够的前部下压力，同时将流经翼片的气流有序疏导至前轮外侧、底板入口以及侧箱散热通道，避免前轮乱流干扰整车气动效率，这就要求翼片的型面曲率、襟翼角度、端板结构都要经过多轮迭代匹配。本次设计过程中，首先确定了前翼的整体安装边界：总宽度匹配赛事规则限定的前轮轮距前端安装尺寸，纵向长度从鼻锥连接点向前延伸至规则允许的最前端位置，垂直方向的高度范围控制在底盘参考平面以上的规则限定区间内，避免出现安装干涉问题。主翼板采用负升力翼型，上表面平缓下表面带有一定弧度，能够在来流作用下产生初始下压力，同时主翼板的后缘设置了多层可调襟翼结构，不同襟翼的攻角可以根据赛道特性调整——高下压力赛道可以增大襟翼攻角获得更多前部下压力，高速赛道则减小攻角降低 drag 提升直线极速。

　　端板部分没有采用简单的垂直平板结构，而是在外侧设计了多道导流鳍片，能够将前轮旋转产生的乱流向外疏导，减少气流进入前轮内侧形成的湍流损失，同时端板下缘与主翼板下缘齐平，能够封住翼片下方的高压气流，避免下压力泄漏。鼻锥连接区域做了渐变过渡结构，从主翼板中部的弧形凹陷平滑过渡到鼻锥的安装接口，安装点位的孔位尺寸完全匹配标准方程式赛车鼻锥的连接法兰，不需要额外修改即可完成装配。考虑到实际使用中的结构强度需求，翼片内部预留了碳纤维铺层的厚度空间，主翼板的壁厚、襟翼的连接肋位置都参考了实际赛车部件的结构参数，能够承受高速工况下的气动载荷而不产生过大形变，避免翼面形变导致气动特性偏移。

　　在仿真兼容性设计上，整个模型的曲面全部采用G2连续过渡，没有碎面、尖角等几何错误，导入流体仿真软件后可以直接划分边界层网格，不需要额外进行几何修复；结构仿真时，安装点位置设置了固定约束，能够直接加载气动压力载荷进行刚度、强度校核。对于赛车工程研发场景，该模型可以作为基础方案，针对不同赛事的规则要求调整翼片数量、端板造型、襟翼角度，快速衍生出适配不同赛道的前翼方案；对于教学场景，该模型完整展现了方程式前翼的气动布局逻辑、结构连接方式，能够帮助学习者理解赛车空气动力学部件的设计思路，掌握从功能需求到几何实现的完整设计流程。

　　不同于简化的概念模型，本次设计的每一处型面变化都对应实际的气动功能，没有多余的装饰性结构，所有曲面曲率都经过气动逻辑验证，比如主翼板靠近端板位置的上洗弧度，是为了将气流向上引导绕过前轮，减少轮胎的气动阻力；襟翼之间的间隙尺寸经过匹配，能够利用狭缝效应加速翼片下方气流，进一步提升下压力输出效率。安装接口部分除了鼻锥位置的主连接点，还在两侧端板内侧预留了可调支架的安装位，能够通过调整支架长度改变整个前翼的安装攻角，实现整车气动平衡的快速调整，适配不同的载油量、轮胎抓地力特性以及赛道弯道比例。
