印度GSLVMK3运载火箭结构三维建模

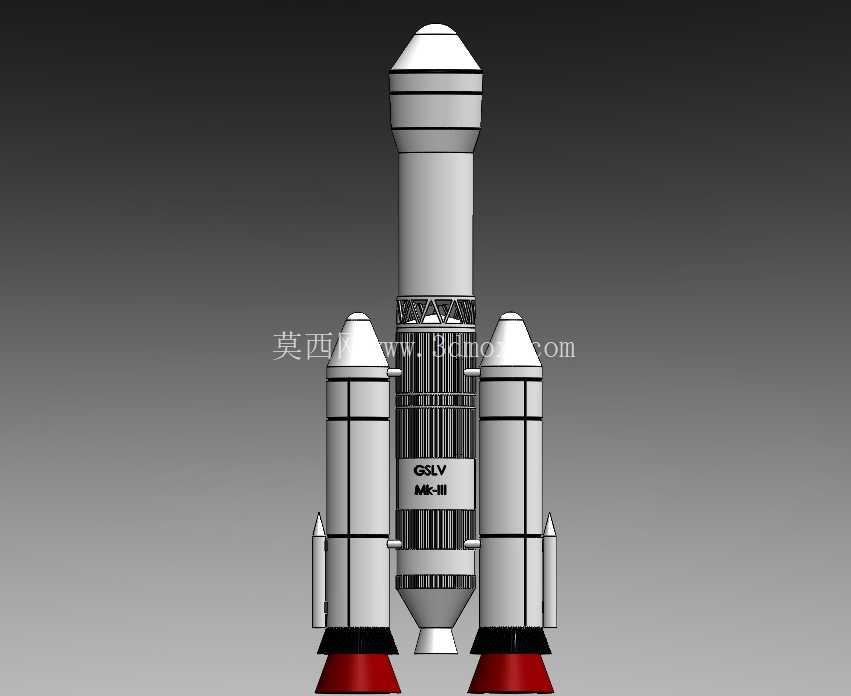

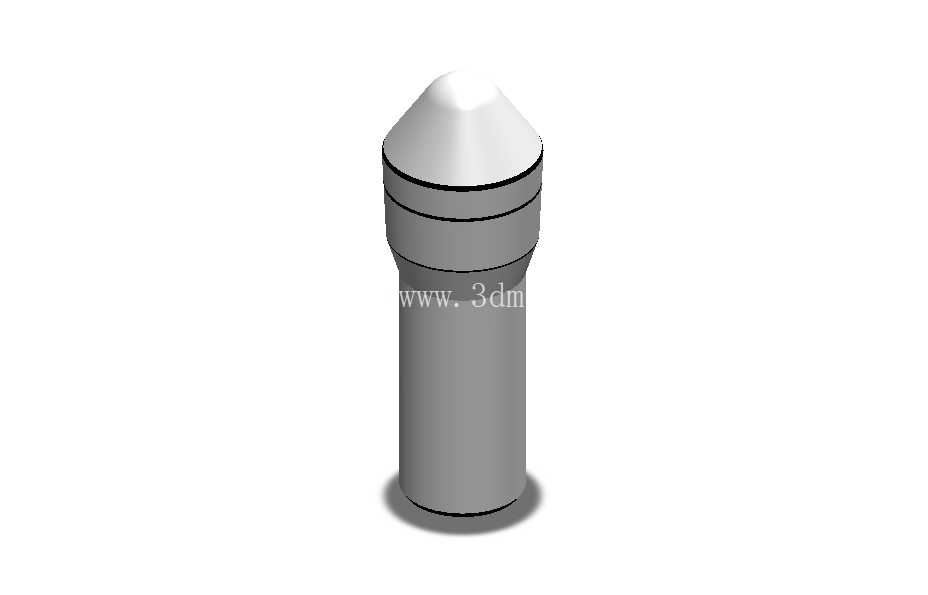

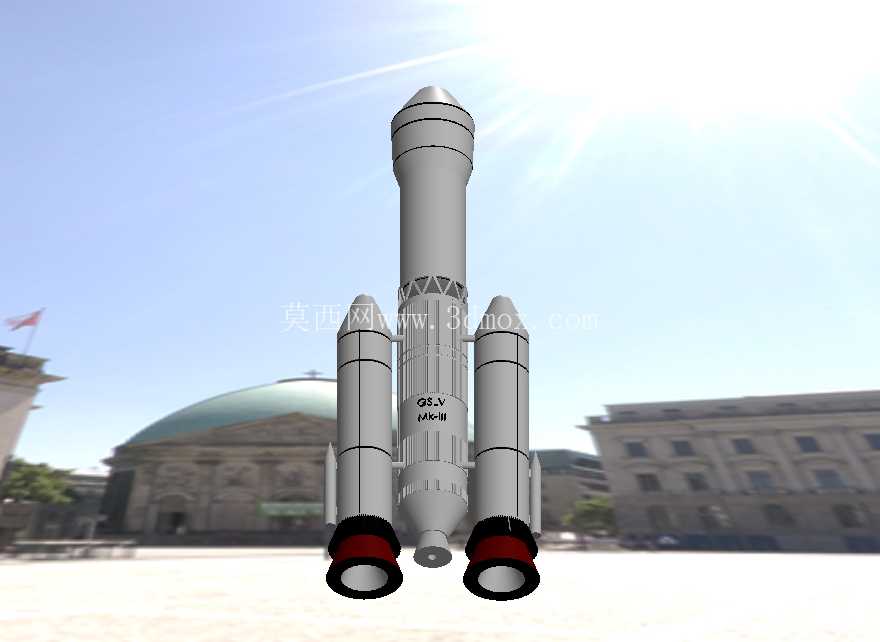

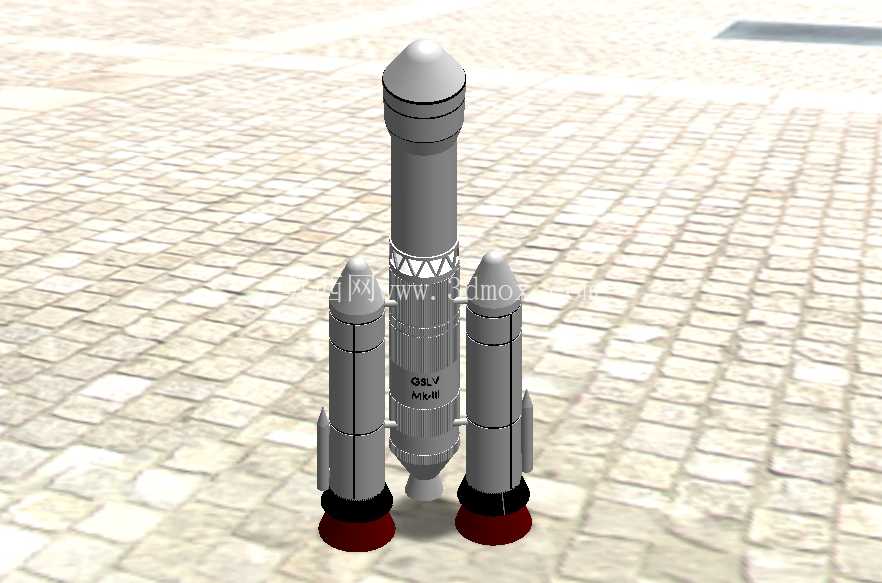

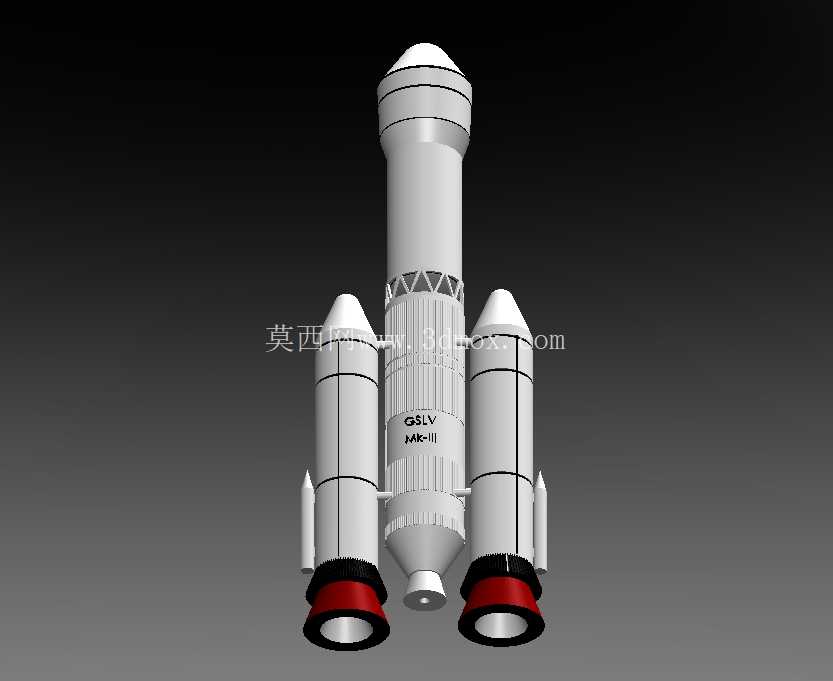

　　本次建模还原的GSLV MK3是印度空间研究组织研发的三级中型运载火箭，核心应用场景集中在地球静止轨道通信卫星发射、载人航天发射任务两大领域，是印度现役运力最强的运载火箭型号。从结构设计逻辑来看，该火箭采用芯级加两侧固体助推器的经典布局，芯级部分分为三级结构：最下方为液体芯一级，中部为液体芯二级，顶部为低温上面级，整流罩采用大直径钝头设计，可容纳大尺寸通信卫星载荷，适配4米级直径的卫星安装边界，整流罩分离采用横向爆炸螺栓加分离推冲器的组合方案，建模时完整还原了整流罩的分瓣结构、连接铰链以及分离装置的安装点位。

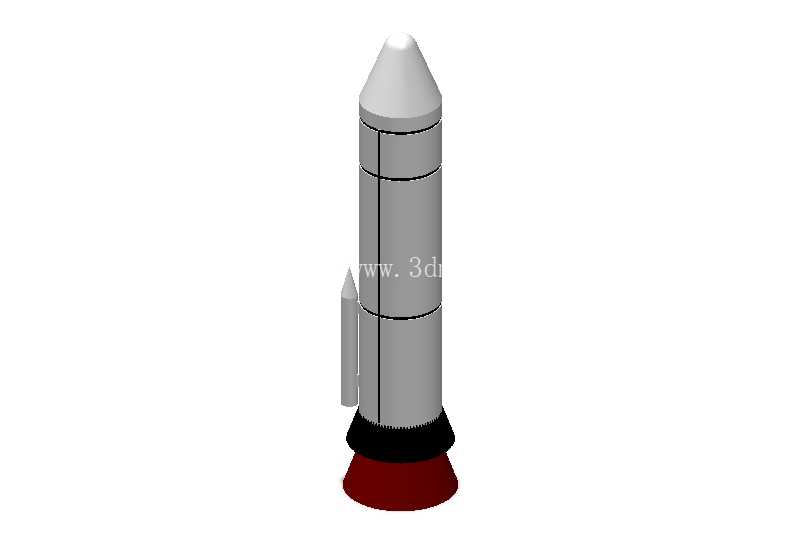

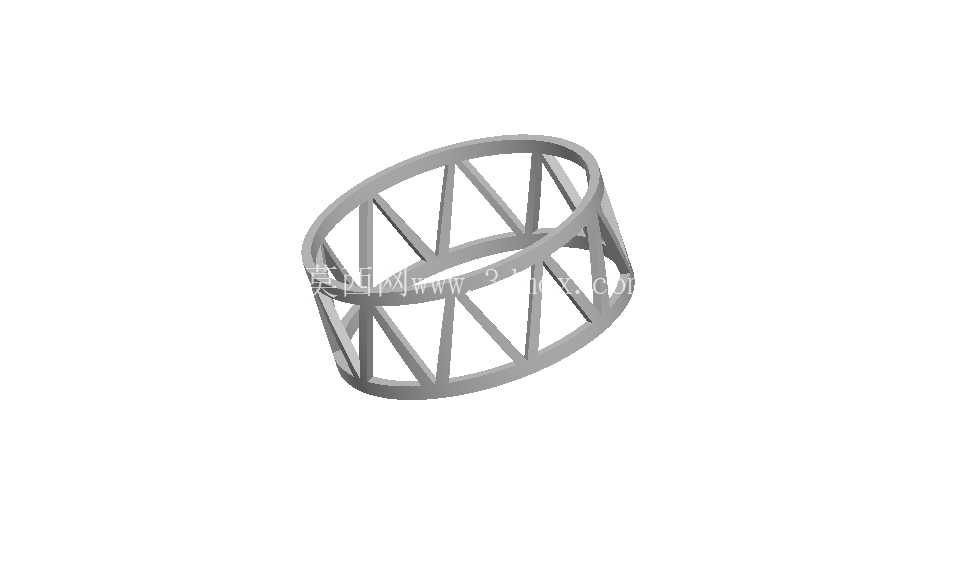

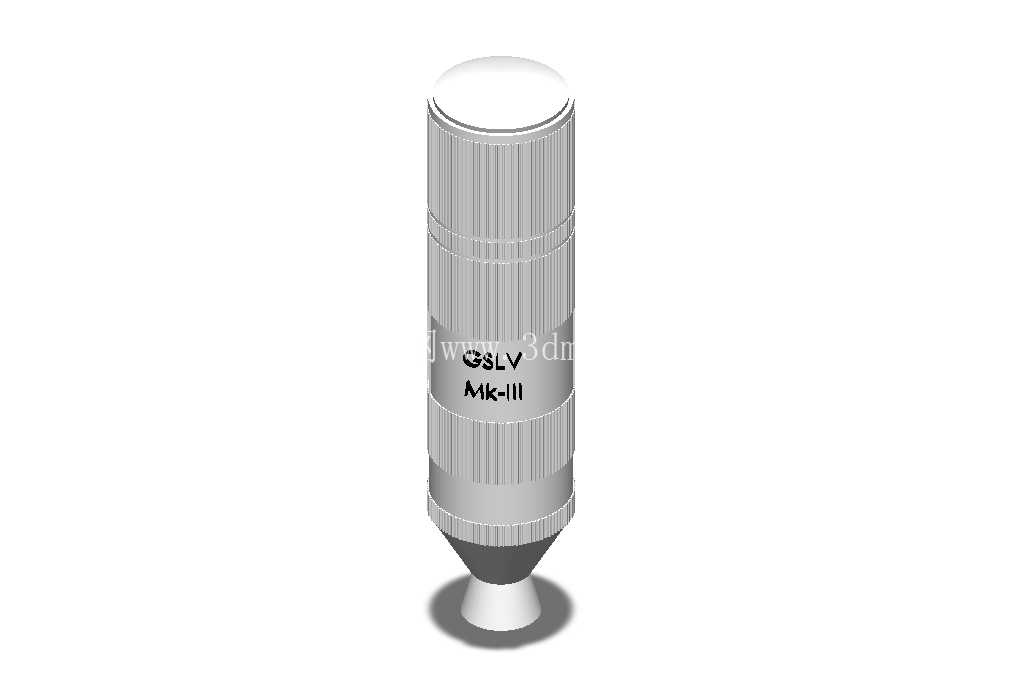

　　两侧的固体助推器为大推力固体燃料发动机，单台助推器推力超过500吨，是火箭起飞阶段的主要推力来源，建模时还原了助推器与芯级的连接桁架结构、助推器喷管的摆动伺服机构安装位，以及助推器尾部的热防护层结构，喷管的扩张段、收敛段型面严格按照实际气动外形参数构建，可直接用于喷流仿真的模型前置处理。芯一级采用两台并联的液体发动机，推进剂为偏二甲肼与四氧化二氮，建模时还原了推进剂储箱的共底结构、箱间段的管路敷设路径、发动机机架的焊接连接点位，储箱的椭球底曲率、筒段长度均匹配实际尺寸参数，芯级直径为4米，全箭总高度约43米，起飞总重量约640吨，建模时所有结构的安装边界均预留了合理的装配间隙，符合航天产品总装的公差要求。芯二级同样采用液体推进剂，发动机为高空改进型号，喷管面积比更大，适配高空低气压环境下的工作需求，建模时还原了二级与一级之间的级间段结构、级间分离装置的安装位置，以及二级发动机的机架固定结构。顶部的低温上面级采用液氢液氧推进剂，是将卫星送入最终地球静止转移轨道的核心动力段，建模时还原了低温储箱的绝热层结构、上面级姿态控制发动机的安装点位，以及载荷支架的连接接口，载荷接口采用标准的包带连接结构，可适配主流通信卫星的对接尺寸。

　　从实际用途来看，该火箭除了执行常规通信卫星发射任务外，还承担印度载人航天飞船的发射任务，因此建模时也还原了载人飞船安装位置的逃逸塔接口、故障检测系统的传感器安装位，整流罩上预留了逃逸发动机的喷流开口，符合载人发射的安全设计要求。在建模过程中，所有结构的受力传力路径均按照实际火箭的载荷工况进行还原：助推器的推力通过连接桁架传递到芯级箱间段，芯级推力通过机架传递到储箱壳段，级间分离面的连接螺栓点位均按照实际数量排布，可直接用于结构强度仿真的模型导入。

　　外形尺寸方面，全箭的长细比约为10.7，助推器长度约25米，直径约3.2米，喷管出口直径约2.8米，整流罩长度约10米，直径5米，所有尺寸均严格匹配公开的实际参数，安装边界上，助推器与芯级的最小间隙为0.3米，级间段的重叠长度为0.8米，符合航天产品的装配工艺要求。该模型可用于航天科普展示、火箭结构教学、发射流程仿真演示等场景，所有结构均做了合理的简化，去除了不必要的微小零件，同时保留了核心的结构特征，既保证了模型的视觉还原度，也兼顾了仿真使用时的网格划分效率。
