挖掘设备铰接式反铲工作臂结构设计

在土方作业、小型工程施工、农田水利整治场景里，铰接式反铲工作臂是核心作业执行单元，这套结构的设计合理性直接决定整机的作业覆盖范围、挖掘力输出效率与复杂工况适应能力。不同于正铲设备面向停机面以上物料的作业逻辑，反铲结构的核心作业区间集中在停机面以下，适配基坑开挖、管沟掏挖、边坡修整这类常见施工需求，也可通过属具更换完成散料装卸、地面破碎等拓展作业，多数小型轮式拖拉机、滑移装载机、微型挖掘机都会搭载这类反铲工作臂作为可选作业模块。

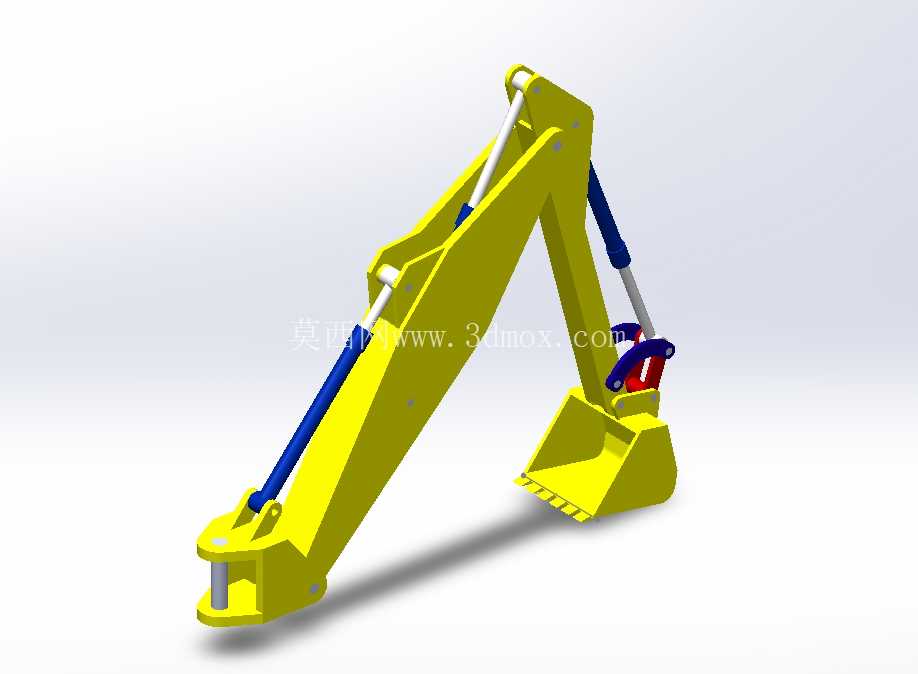

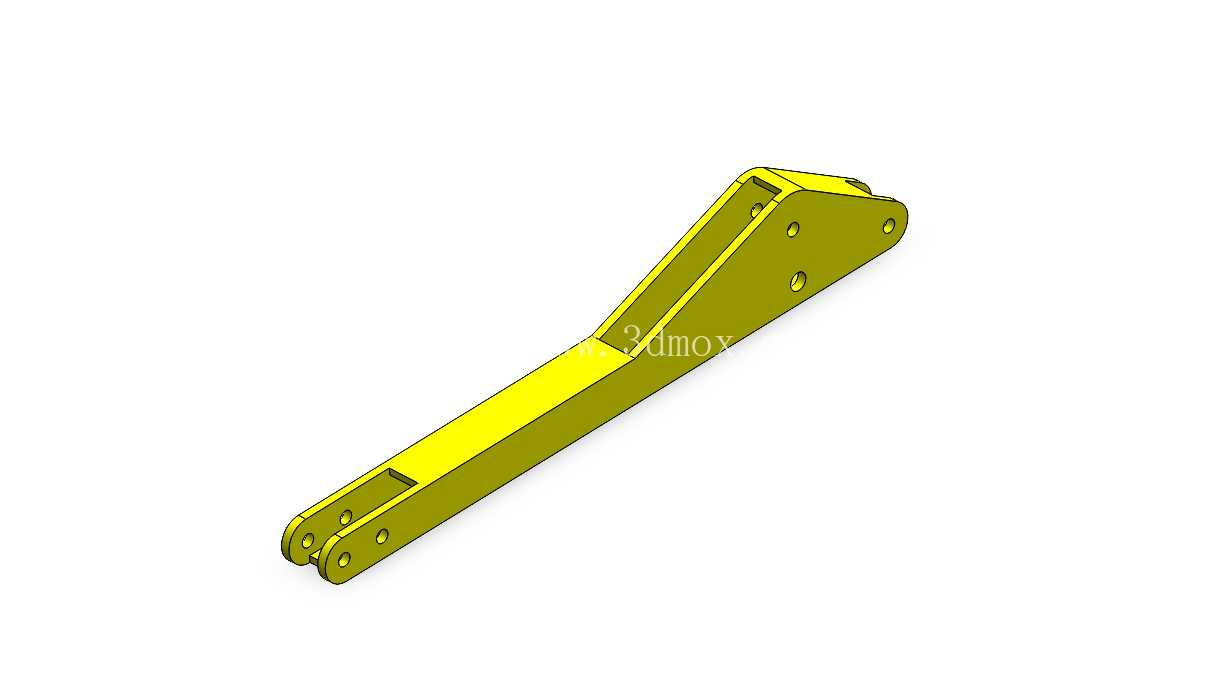

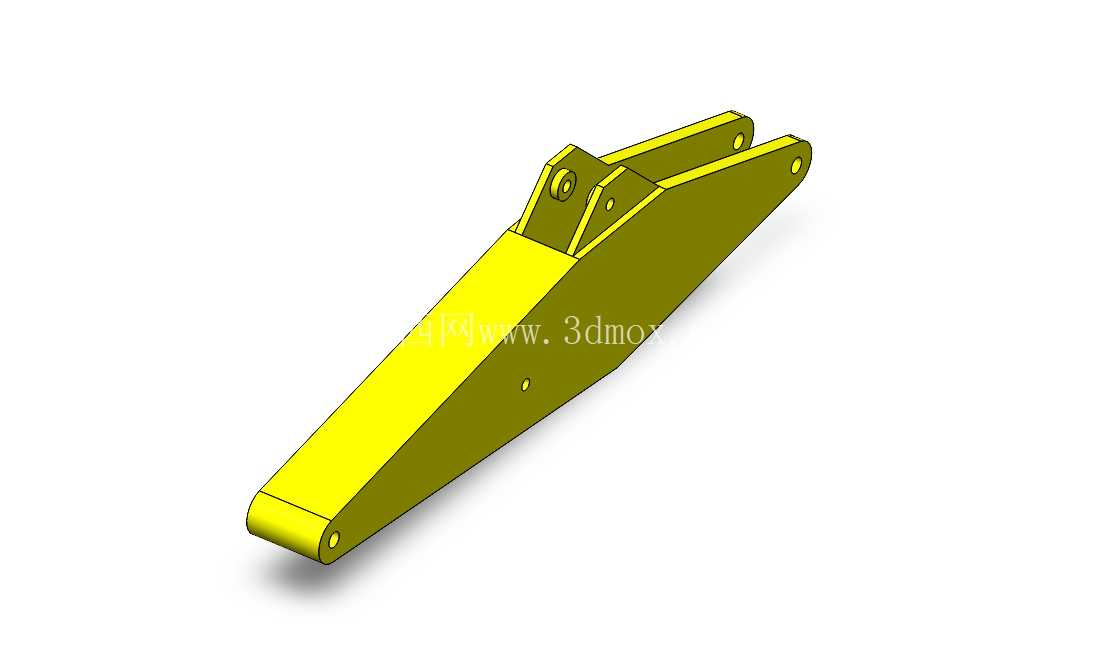

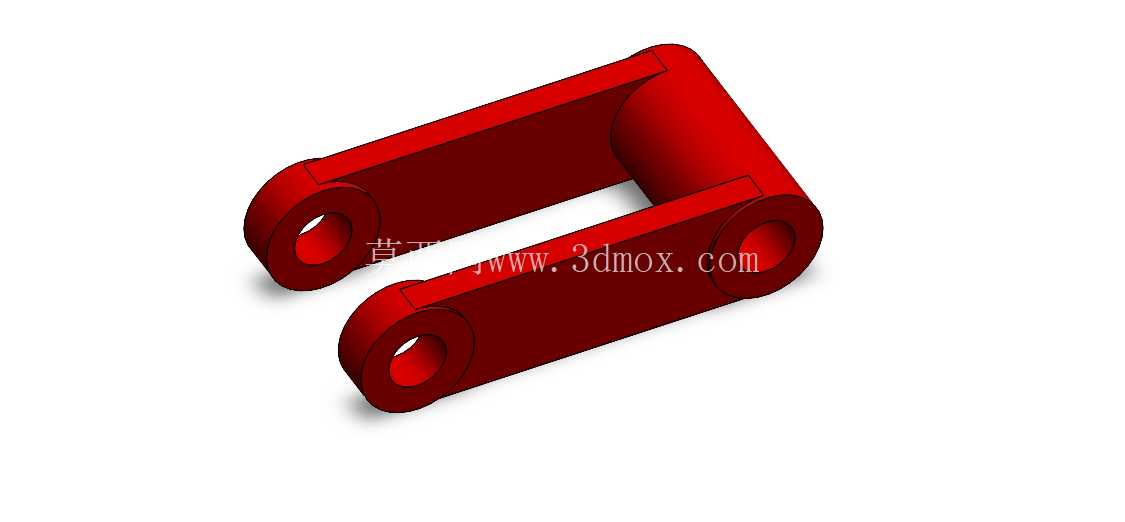

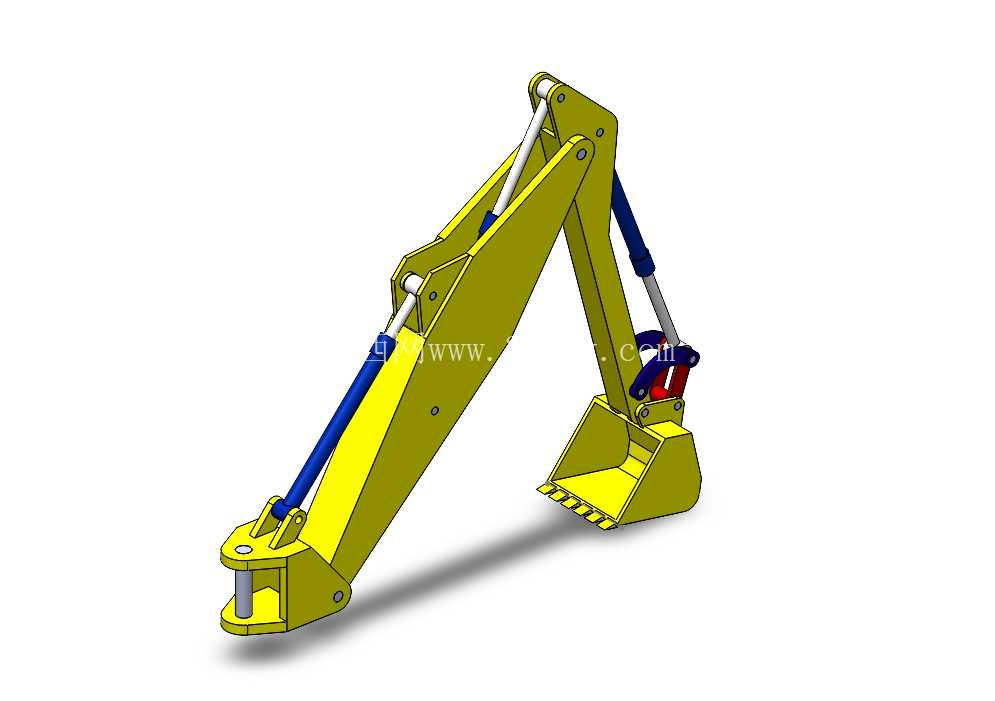

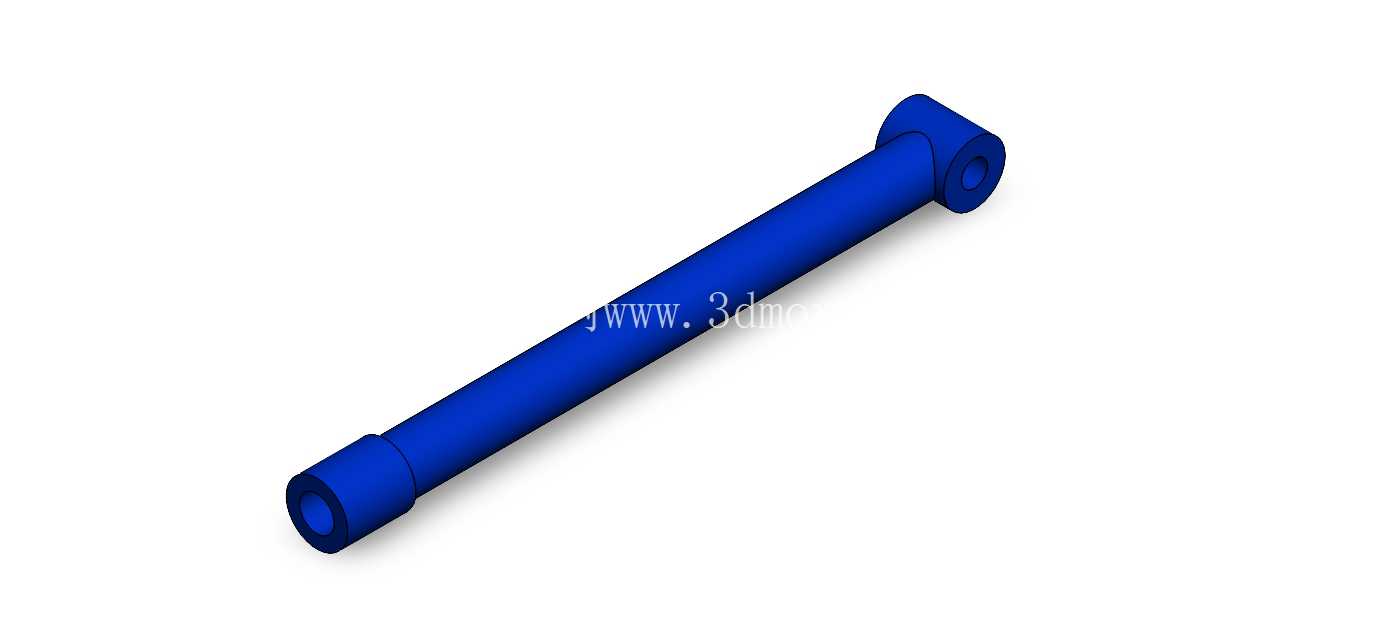

从结构组成来看，整套反铲工作臂采用两级铰接臂架搭配末端铲斗的布局，靠近安装基座的为动臂段，与动臂铰接的为斗杆段，斗杆末端铰接挖掘铲斗，三个相对转动的铰接副分别配套独立的液压油缸作为执行元件，其中动臂油缸负责臂架整体的举升与下落，控制作业深度的最大边界；斗杆油缸负责斗杆相对于动臂的收放，决定挖掘过程中的切削行程；铲斗油缸配合四连杆机构驱动铲斗绕斗杆末端转动，完成物料的切削、装满与卸出动作。所有铰接位置均采用销轴连接，配套自润滑轴套与防尘密封结构，避免户外作业时泥沙进入铰接副造成异常磨损，销轴两端设置轴向定位挡板与锁紧螺栓，防止作业过程中销轴窜动脱出。

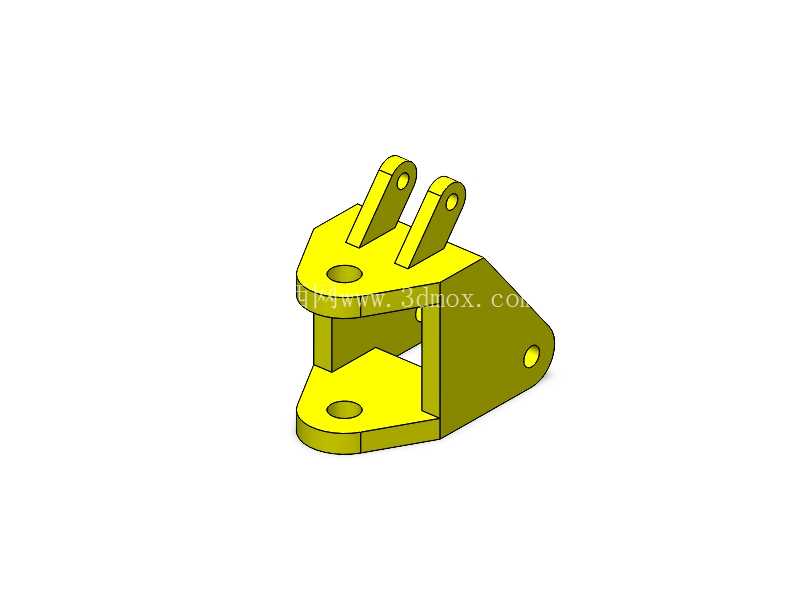

设计过程中首先要明确安装边界，这套反铲臂的基座连接接口采用标准销轴孔布局，可直接适配多数小型工程设备的后悬挂安装位，安装时需保证基座回转中心与设备机身纵向中心重合，避免偏载造成机身侧倾。臂架主体采用低合金高强度钢板焊接而成，箱型截面设计在保证结构刚度的同时尽可能降低自重，避免臂架重量过大造成设备前端翘头、作业稳定性下降的问题。液压油缸的铰接点位置经过多轮迭代优化，在最大挖掘深度位置时，斗杆油缸与斗杆的力臂处于最优区间，保证斗杆挖掘力能够满足硬质土层的切削需求，同时在举升最高位置时，油缸不会到达行程死点，预留足够的安全余量避免结构硬限位碰撞。

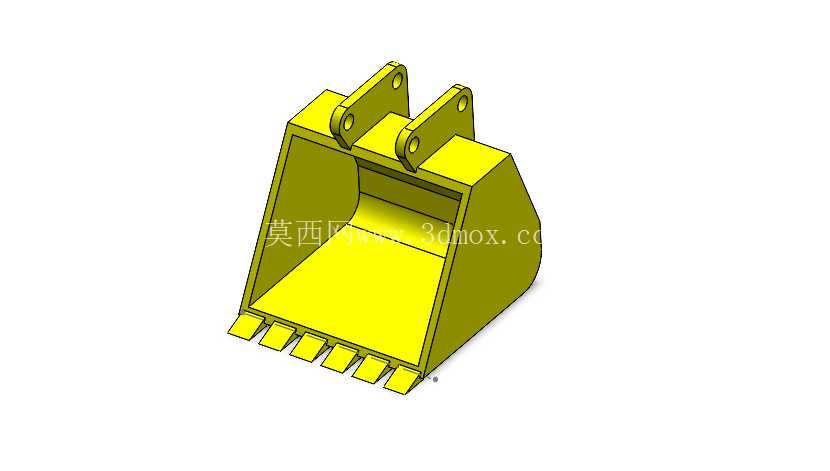

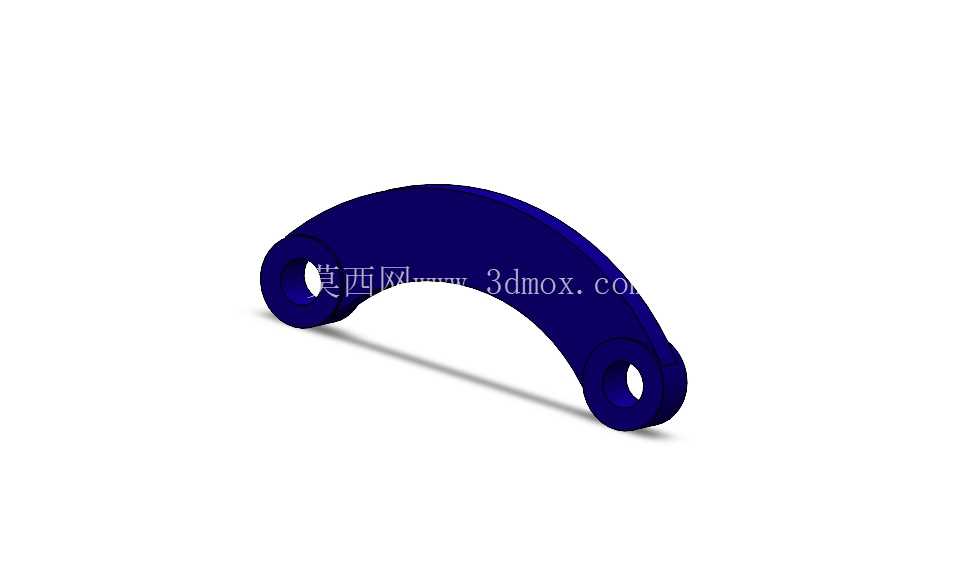

外形尺寸方面，这套反铲臂在完全收拢状态下，整体外轮廓不会超出搭载设备的机身宽度与尾部回转半径，保证设备在狭窄巷道、庭院内部作业时不会发生侧面碰撞；当臂架完全伸展时，最大挖掘深度可覆盖常规民用管线埋设、农渠开挖的深度需求，最大挖掘半径可保证设备无需频繁移位即可完成单工位的作业面覆盖，减少设备挪动频次提升作业效率。铲斗的斗唇部分采用耐磨合金钢板焊接，斗齿为可更换式结构，磨损后可单独拆卸更换，无需整体更换铲斗，降低后期维护成本；斗背设置有加强筋板，避免挖掘石块等硬质物料时斗体发生变形。

实际作业过程中，三个液压油缸的动作通过多路阀独立控制，可实现复合动作协同，比如动臂举升同时配合斗杆收放与铲斗翻转，可完成平整地面、修整边坡的精细化作业。臂架的液压管路采用硬管加软管的组合布置方式，臂架固定段采用无缝钢管布管，铰接转动位置采用高压橡胶软管连接，管路布置时避开臂架转动的干涉区域，同时设置管卡固定，避免作业过程中管路晃动与臂架发生摩擦破损。所有油缸均配置液压锁，当作业过程中液压系统突发失压时，液压锁可锁死油缸腔室的液压油，避免臂架意外下落造成安全事故。

在结构校核阶段，需要针对最大挖掘力工况、偏载挖掘工况、举升最大负载工况分别做有限元应力分析，重点关注铰接点附近的焊缝应力集中区域，对应力超出材料许用值的位置增加加强板，优化焊缝走向，避免应力集中造成焊缝开裂。同时要做运动干涉仿真，模拟臂架全行程转动过程中，各段臂架、油缸、管路之间是否存在碰撞干涉，调整铰接点位置与管路走向，保证全行程范围内无结构卡滞。这套结构的设计平衡了作业性能、结构重量与安装通用性，既可以作为小型挖掘机的原厂工作装置，也可以作为后挂属具适配现有农用、工程设备，拓展设备的作业场景。
