轻木PVC翼简易滑翔机结构设计

　　这款滑翔机结构方案主要面向青少年航空科普教学、户外休闲航模体验以及基础空气动力学教学验证场景使用，整体结构完全围绕低成本制作、易组装调试、飞行稳定性优先的核心需求展开设计，没有采用复杂的金属连接件与复合材料结构，全部构件均可通过常规手工工具完成加工与装配，适配校园科创课程、航模入门爱好者的自制需求。从实际用途来看，该结构既可以作为手掷滑翔机直接完成无动力滑翔飞行，也可根据使用需求加装微型动力模块改装为小型电动固定翼航模，还可作为航空基础教学的具象化教具，帮助学习者直观理解机翼升力、尾翼安定性、重心配平等固定翼飞行器的核心原理，相比商品化的泡沫航模，该结构的可修改性更强，学习者可通过调整机翼安装角、尾翼角度、配重位置直观观察飞行状态的变化，完成不同翼型、不同重心配置的飞行验证。

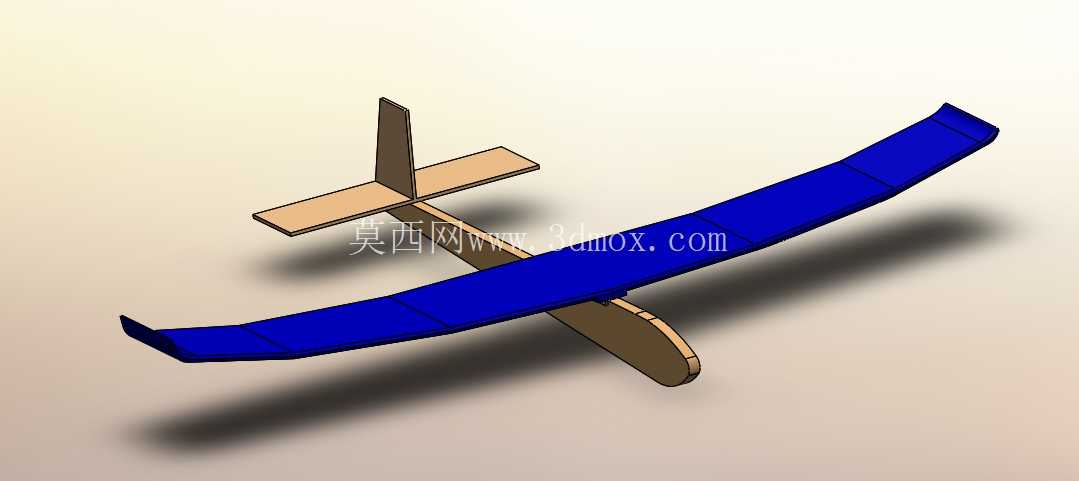

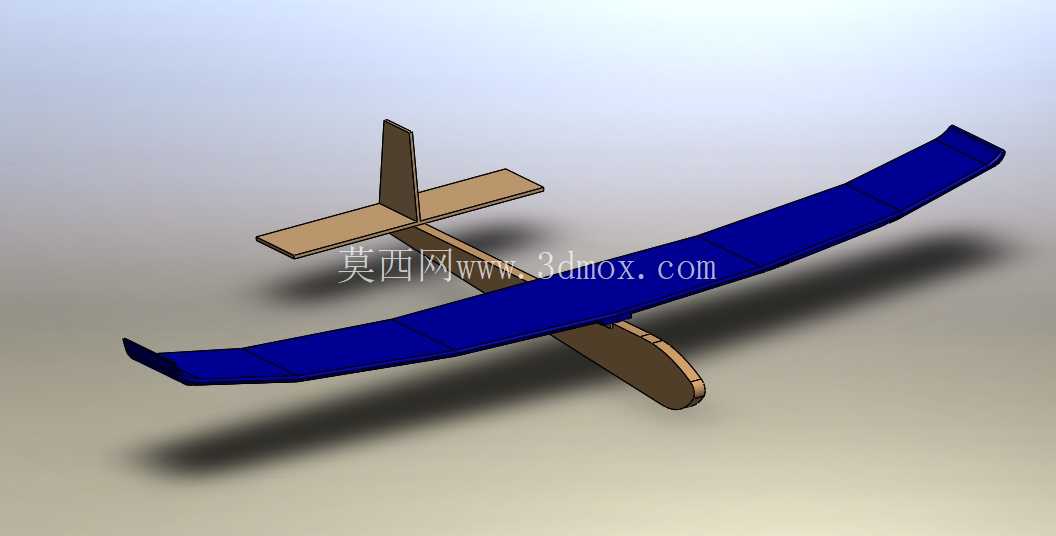

　　在功能特性层面，机身主体采用轻木切削加工而成，轻木材料密度低、比强度高，切削加工难度极低，不需要专用的数控加工设备，使用美工刀、砂纸即可完成外形修整，能够大幅降低自制门槛；机翼部分采用PVC板制作，PVC板具备一定的弹性韧性，日常飞行中的轻微碰撞不会出现永久性变形或断裂，同时材料表面光滑，不需要额外做蒙皮处理即可满足低速飞行的气动要求；尾翼部分采用与机身同材质的轻木制作，平尾与垂尾采用垂直插接的固定方式，装配时不需要复杂的定位工装，通过简单的角度测量即可保证尾翼与机身轴线的垂直度，降低装配误差对飞行稳定性的影响。设计思路上，整体采用上单翼布局，机翼安装在机身上方位置，这种布局能够让整机重心处于机翼升力中心下方，天然具备飞行自稳特性，不需要复杂的飞控系统即可维持平稳的滑翔姿态，非常适合无动力手掷飞行场景；机翼两端设计有小幅上翘的翼尖结构，能够降低低速飞行时的翼尖涡流诱导阻力，提升滑翔比，延长滑翔留空时间；机身截面采用流线型修形，从机头到机尾逐步收窄，在降低飞行阻力的同时，也能预留出足够的配重安装空间，方便使用者根据实际飞行状态调整机头配重位置，匹配最佳的重心区间。

　　外形尺寸与安装边界方面，整机翼展控制在600毫米区间，机身长度控制在400毫米区间，属于小型航模范畴，不需要大面积的飞行场地，在普通操场、开阔草坪即可完成飞行操作；机翼与机身的连接采用插接加胶粘的固定方式，插接槽的深度设计为15毫米，既能够保证机翼与机身的连接强度，承受日常手掷投掷的冲击力，也能在出现严重碰撞时让机翼优先脱开，避免机身结构出现断裂损坏；尾翼与机身的连接采用嵌入式胶粘结构，平尾安装位置距离机翼后缘的距离经过配平计算，能够保证平尾在低速飞行时提供足够的安定力矩，避免飞行中出现波状飞行或俯冲失稳的问题；机头位置预留了10克到20克的配重安装空间，使用者可根据实际制作的材料重量差异，通过添加铅片或橡皮泥调整整机重心，将重心控制在机翼弦长30%的最佳区间，保证滑翔姿态的平稳。

　　在结构细节处理上，机翼与机身的接触位置设计有贴合的安装弧面，能够让机翼与机身表面完全贴合，减少装配间隙带来的气动阻力；机翼后缘做了减薄处理，能够提升机翼的升阻比，优化低速滑翔性能；机身头部做了圆弧钝化处理，既能够降低飞行时的空气阻力，也能避免碰撞时尖锐结构出现损坏或造成安全隐患；所有构件的棱角位置都做了倒角处理，避免装配和使用过程中出现划伤的问题。从实际装配的角度来看，全部零件数量不超过10个，除了机身、左右机翼、平尾、垂尾之外，仅需要少量的快干胶即可完成总装，不需要螺丝、金属连接件等额外标准件，装配过程不需要复杂的工装夹具，普通使用者参照结构外形即可在半小时内完成全部装配工作，后续调试仅需要调整机翼安装角和机头配重，即可获得稳定的滑翔飞行状态，非常适合入门级航模制作与教学场景使用。
