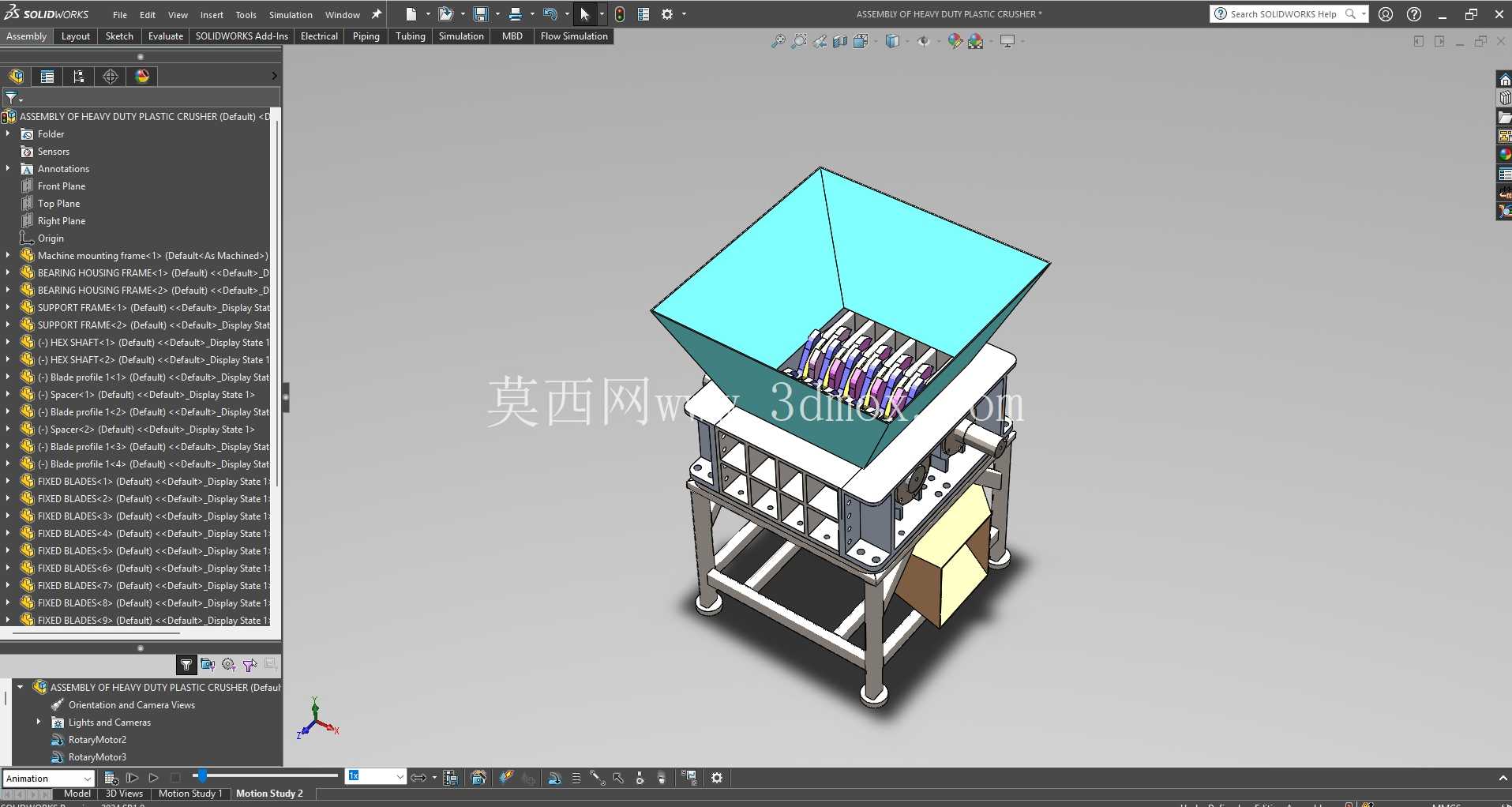

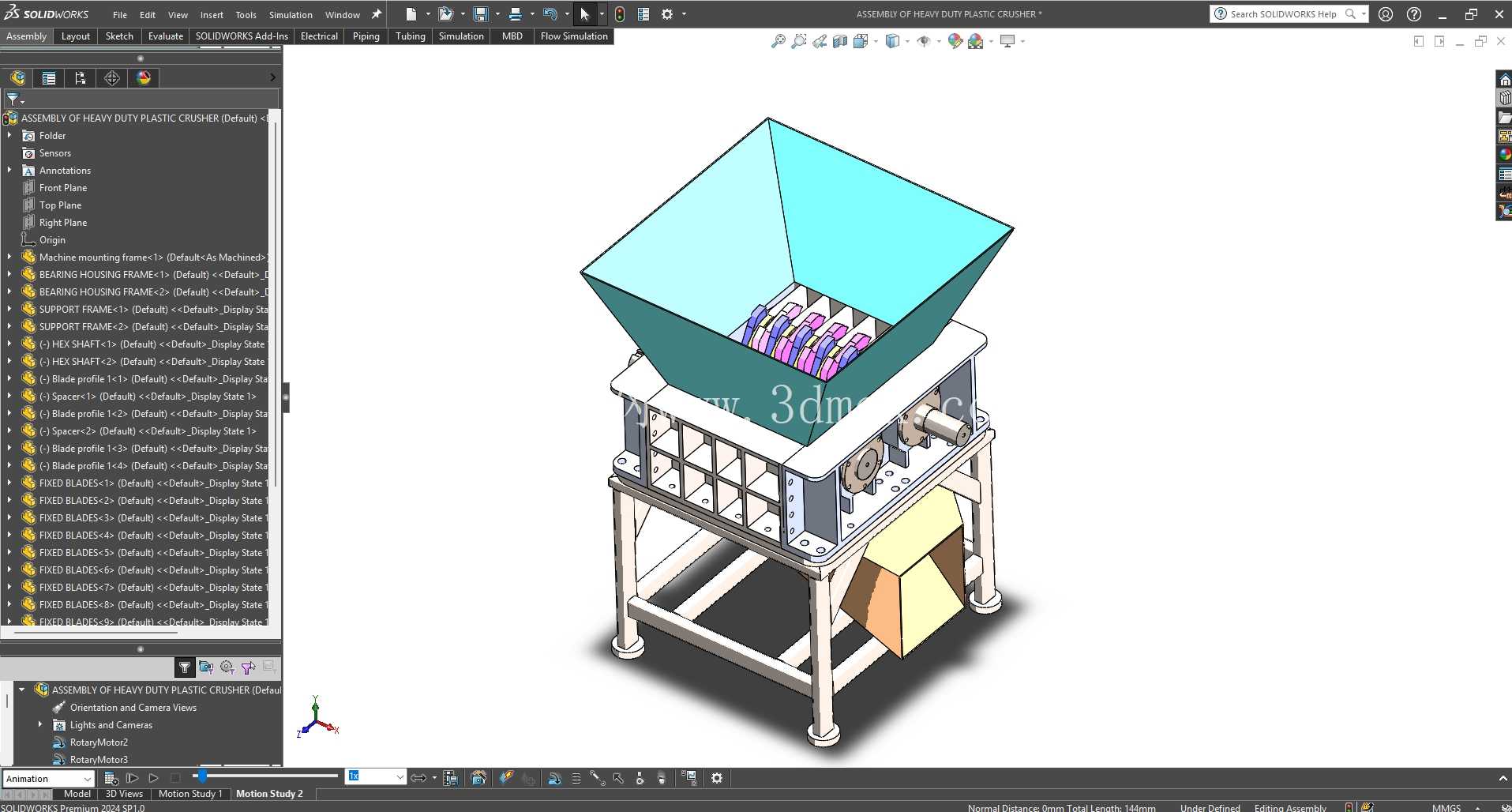

重型塑料破碎处理设备SolidWorks设计

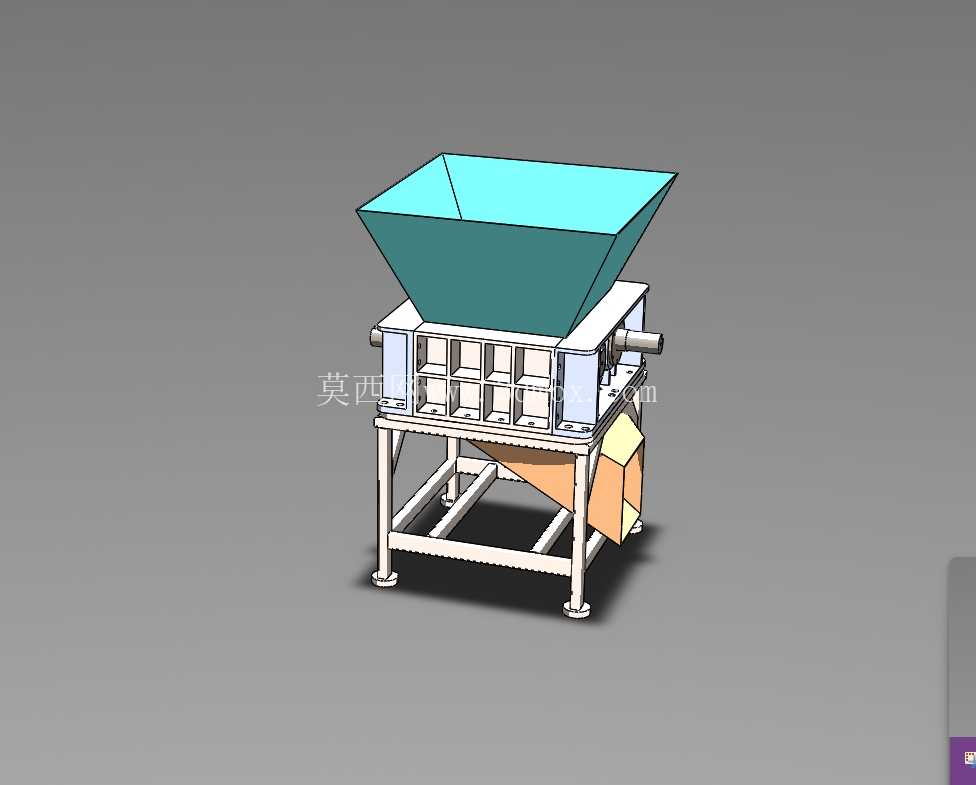

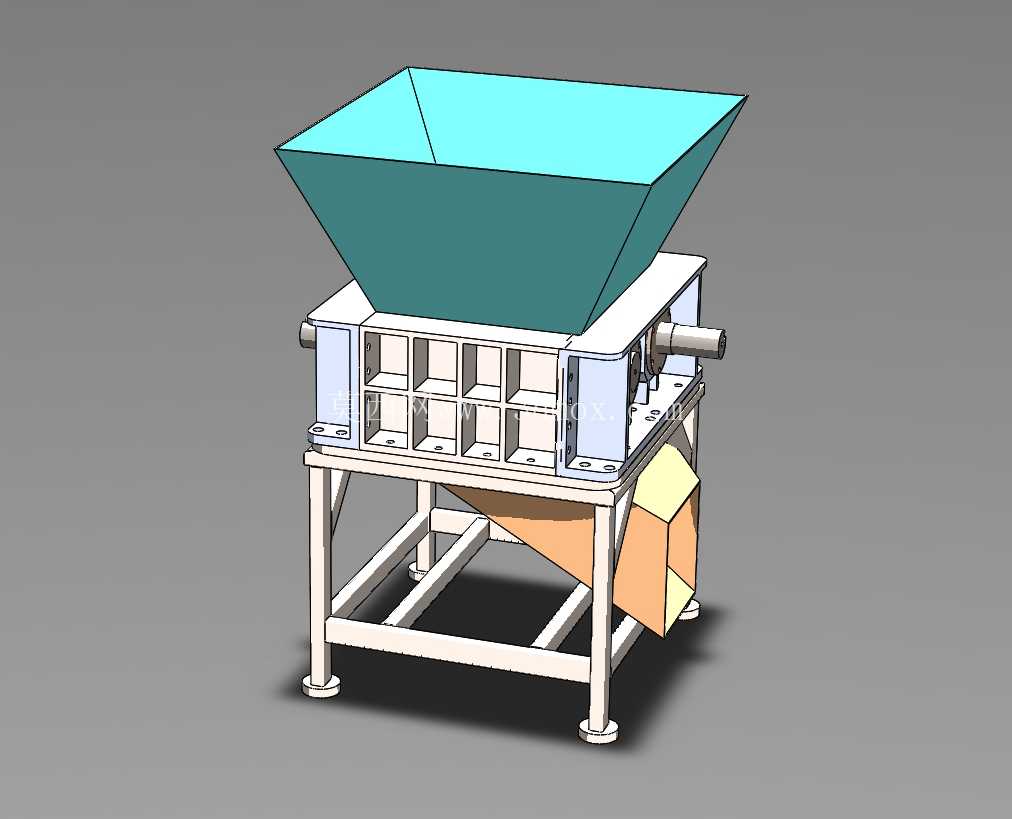

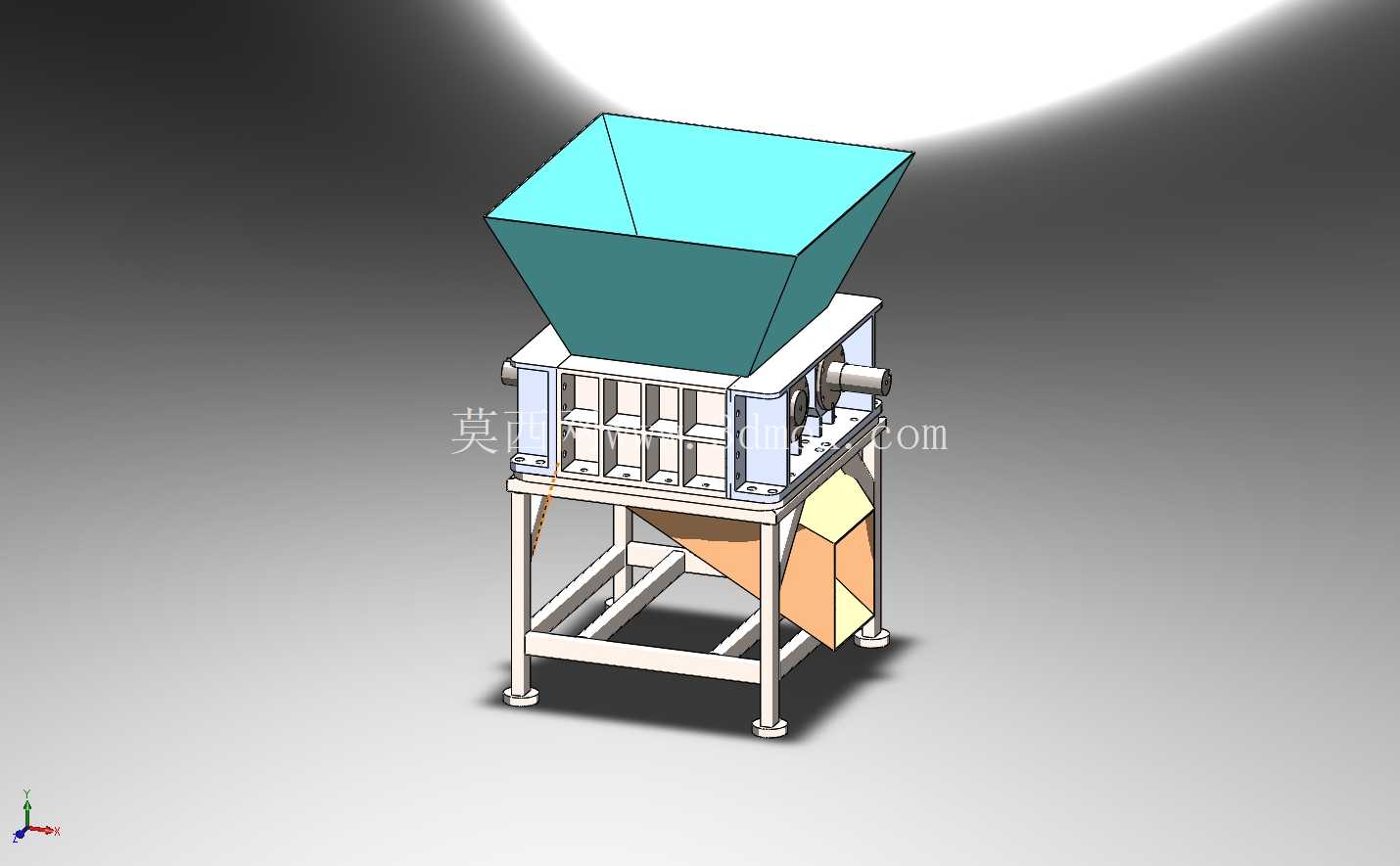

在固废处理与塑料回收加工的生产场景中，这类重型塑料破碎设备是前端预处理环节的核心作业单元，主要承担大块硬质塑料废料、注塑浇口料、报废塑料制件的粗碎作业，将尺寸不规则、体积偏大的塑料物料剪切破碎至符合后续输送、清洗、造粒工序要求的粒径范围，适配再生塑料加工厂、注塑车间边角料回收线、大件塑料废弃物处置站点的日常生产需求。从结构布局来看，设备整体采用方管焊接成型的立式机架作为承载主体，机架底部设置可调式支撑脚，可适配车间地面的不平整工况，安装时需预留周边1.2米以上的操作维护空间，顶部进料区域的上沿距离地面高度控制在1.4米左右，既匹配人工投料的作业高度，也可适配皮带输送机的自动上料对接需求，设备整体占地投影尺寸约1.8米长、1.3米宽，总高度约2.6米，安装时需在地面预埋地脚螺栓孔位，避免满负载作业时产生共振偏移。上部的倒梯形进料斗采用倾斜壁面设计，壁板倾斜角度设置为65度，可保证塑料废料依靠自重顺利滑入破碎腔，不会出现物料架桥卡滞的问题，料斗与破碎腔外壳采用法兰螺栓连接，接缝处加装橡胶密封垫，减少破碎过程中粉尘外溢。破碎腔外部采用加厚钢板焊接的分体式外壳，通过螺栓拼接组装，方便后期打开检修刀轴、更换磨损的破碎刀片，腔体内侧对应刀组的位置加装可更换的耐磨衬板，降低高硬度塑料破碎过程中对腔体本体的磨损，延长设备主体的使用寿命。刀组采用双轴平行布置的剪切式结构，两根刀轴上交错安装方形动刀，与腔体内壁固定的定刀形成剪切副，低速大扭矩的运转模式可避免硬塑料破碎时出现卡机、飞刀崩损的问题，针对厚度不超过20mm的硬质PVC、PP、ABS塑料块，单次破碎通过率可达90%以上，出料粒度可通过调整刀片间隙与底部筛网孔径控制，适配不同后续工序的进料要求。下部的倾斜式出料槽直接对接破碎腔底部的出料口，槽体倾斜角度设置为45度，破碎后的物料可依靠自重滑出，可直接对接下方的收集料箱或者皮带输送线，避免物料在腔体底部堆积堵料。整个设计过程中优先考量结构强度与可制造性，机架的焊接节点处均设置三角加强筋，所有受力部位的板材厚度均经过负载校核，满负载作业时机架的形变量控制在0.2mm以内，不会影响刀轴的同轴度与运转稳定性；各部件的连接均采用标准件，易损件如刀片、衬板均设计为快拆结构，现场维护时不需要整体拆解设备，仅需打开侧部检修门即可完成更换作业，降低后期运维的时间成本。同时设计阶段充分考虑钣金加工与焊接工艺的可行性，所有钣金折弯件的折弯半径均匹配常规折弯机的加工参数，焊接部位预留足够的焊脚高度，避免出现焊接变形无法校正的问题，各装配部件的公差配合均按照通用机械加工精度选取，不需要特殊定制加工即可完成整机组装，适合中小型设备加工厂直接参照进行生产制造。
