皮带传动用滑轮支撑安装结构

在轻工输送、小型自动化生产线的皮带传动布局里，这类滑轮支撑结构是很常见的张紧与导向承载单元，很多做小型设备改型的工程师在调整皮带走向、补偿皮带长期运行产生的松弛量时，都会优先选用这类结构紧凑、安装便捷的支撑组件，不用额外设计复杂的调节基座，能大幅缩短非标设计的周期。从实际使用场景来看，这类支撑组件大多布置在皮带传动段的转角位置、或者两带轮间距较长的跨距中段，一方面承担滑轮的径向承载，把皮带张紧产生的载荷均匀传递到底部安装基面，另一方面约束滑轮的轴向窜动，避免皮带运行过程中出现跑偏、掉带的问题，在小型食品输送线、桌面型自动化装配工位、小型物料分拣设备的传动系统里，这类结构的适配性非常强，不需要大的安装空间就能完成布置。

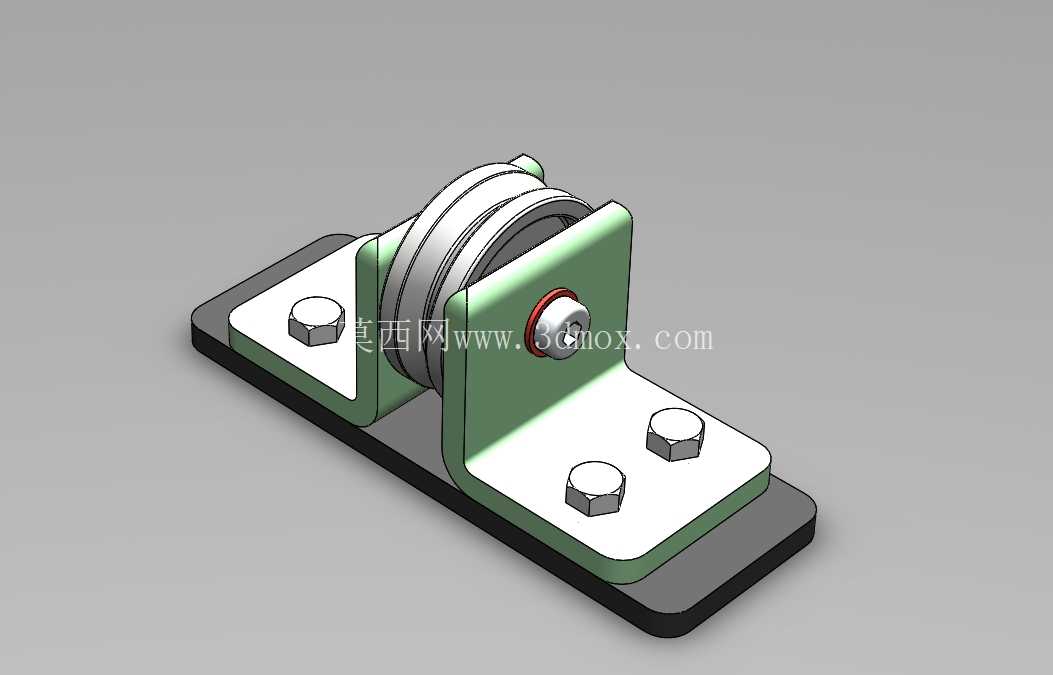

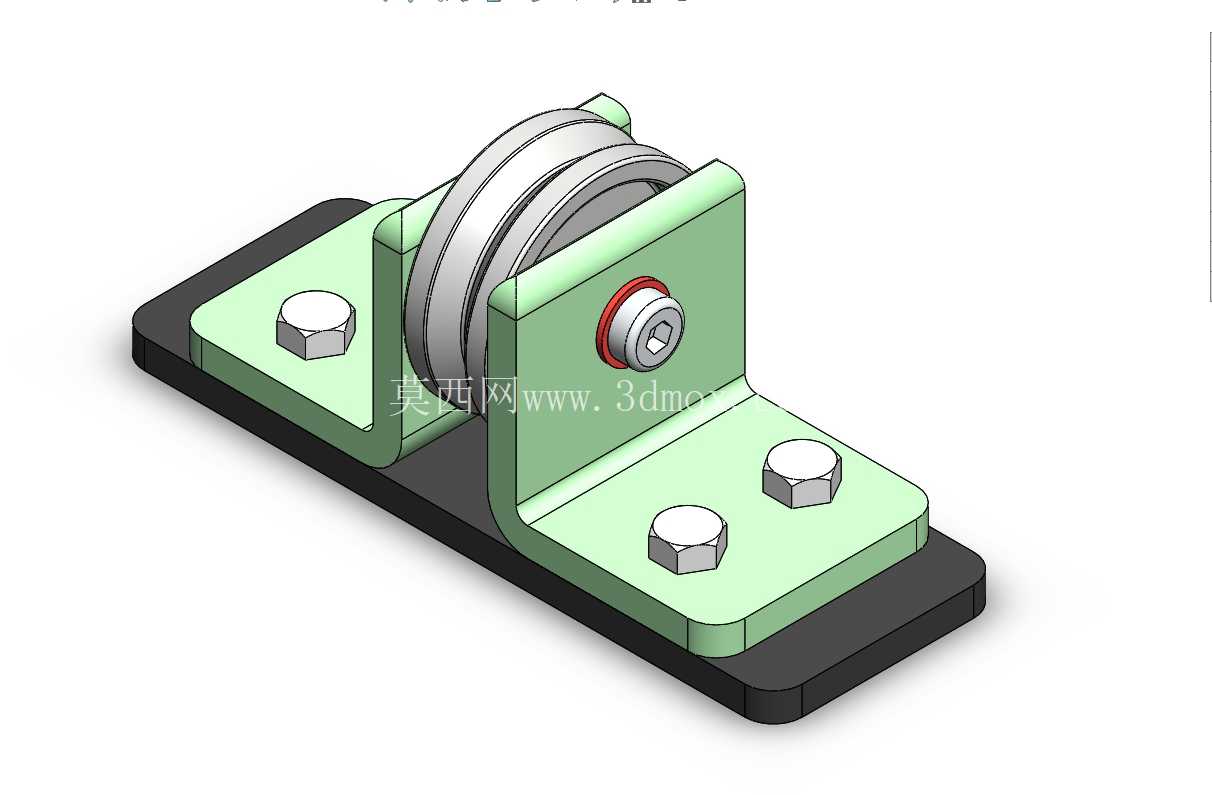

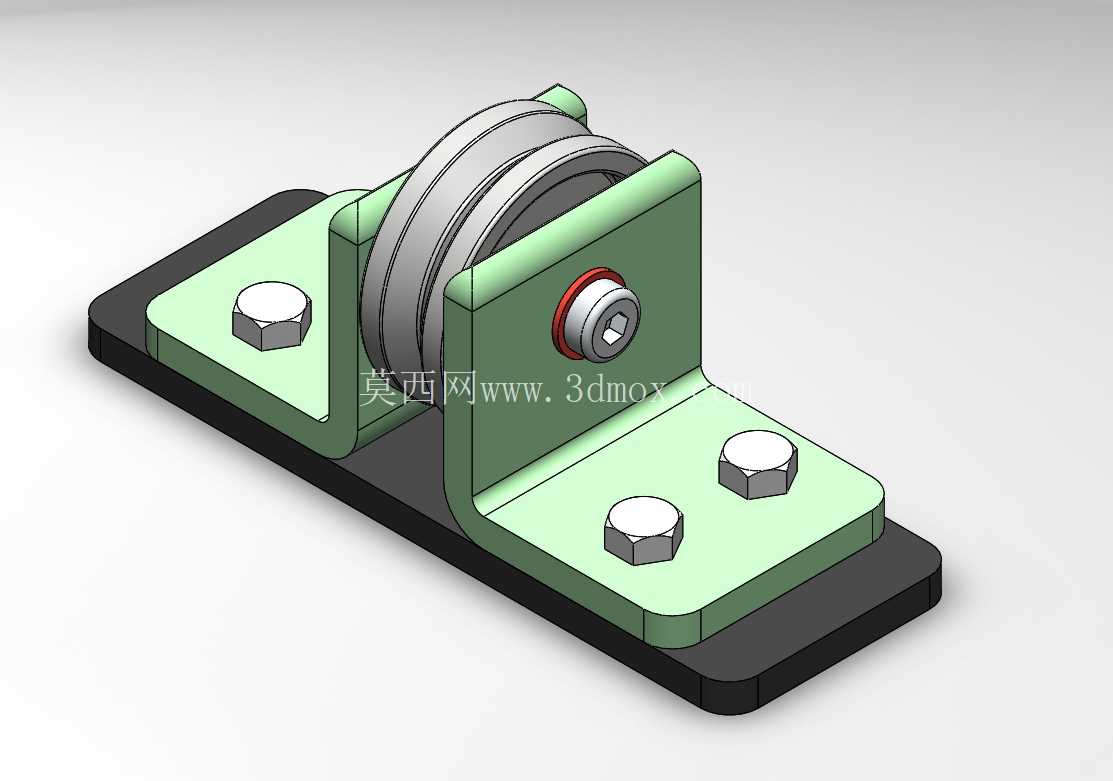

从结构设计逻辑来看，整个组件采用分体式装配思路，底部是一块带安装孔的矩形底板，底板上通过折弯成型的L型支架作为滑轮的承载基体，两个立板上同轴加工出滑轮轴的安装孔，保证滑轮转动时的同轴度要求，避免轴承受偏载出现早期磨损。滑轮本身采用带槽的轮体结构，槽型弧度匹配常用的三角带或者平皮带的截面轮廓，能让皮带自然嵌入槽内，运行时不会出现侧向滑移。滑轮轴一端采用带防松垫圈的螺栓锁紧结构，垫圈嵌入轴端的定位槽内，能避免设备长期运行产生的振动导致锁紧件松脱，三个六角螺栓分别布置在底板的三个角点位置，安装时可以通过调整螺栓的锁紧顺序，微调支架的水平度，补偿安装基面的平面度误差，保证滑轮的回转平面和皮带运行平面完全平行。

从安装边界来看，这类支撑组件的底板长度控制在常规小型传动单元的适配范围内，宽度方向不会超出皮带两侧的安全防护边界，整体高度可以根据皮带的布置高度做小范围调整，不需要对原有设备的基面做大规模改造。立板的厚度经过载荷校核，能承受常规小型传动系统0.3-0.8倍张紧力的径向载荷，不会出现立板变形导致滑轮卡滞的问题。轮体和两侧立板之间预留了合理的轴向间隙，既不会因为间隙过大导致皮带窜动，也不会因为间隙过小出现轮体和立板的摩擦磨损，转动过程中阻力小，长时间运行也不会出现异常发热的情况。

在实际选型适配的时候，工程师只需要根据所用皮带的截面尺寸匹配对应槽宽的滑轮规格，再根据安装基面的螺栓孔位调整底板的安装孔距，就能快速完成组件的替换或者新装，不需要额外加工复杂的定位结构。整个组件的零件数量少，没有复杂的异形加工件，所有紧固件都是标准件，后期维护的时候只需要定期检查锁紧螺栓的预紧力、在滑轮轴位置补充润滑脂就能长期稳定运行，维护成本很低。对于很多做小型非标设备的设计人员来说，这类成熟的支撑结构可以直接调用进自己的设计方案里，不用从零开始做轮系的支撑校核，能有效避免因为支撑刚度不足、同轴度误差导致的皮带传动故障，提升整套传动系统的运行稳定性。
