MQ1掠食者配套地狱火导弹结构设计

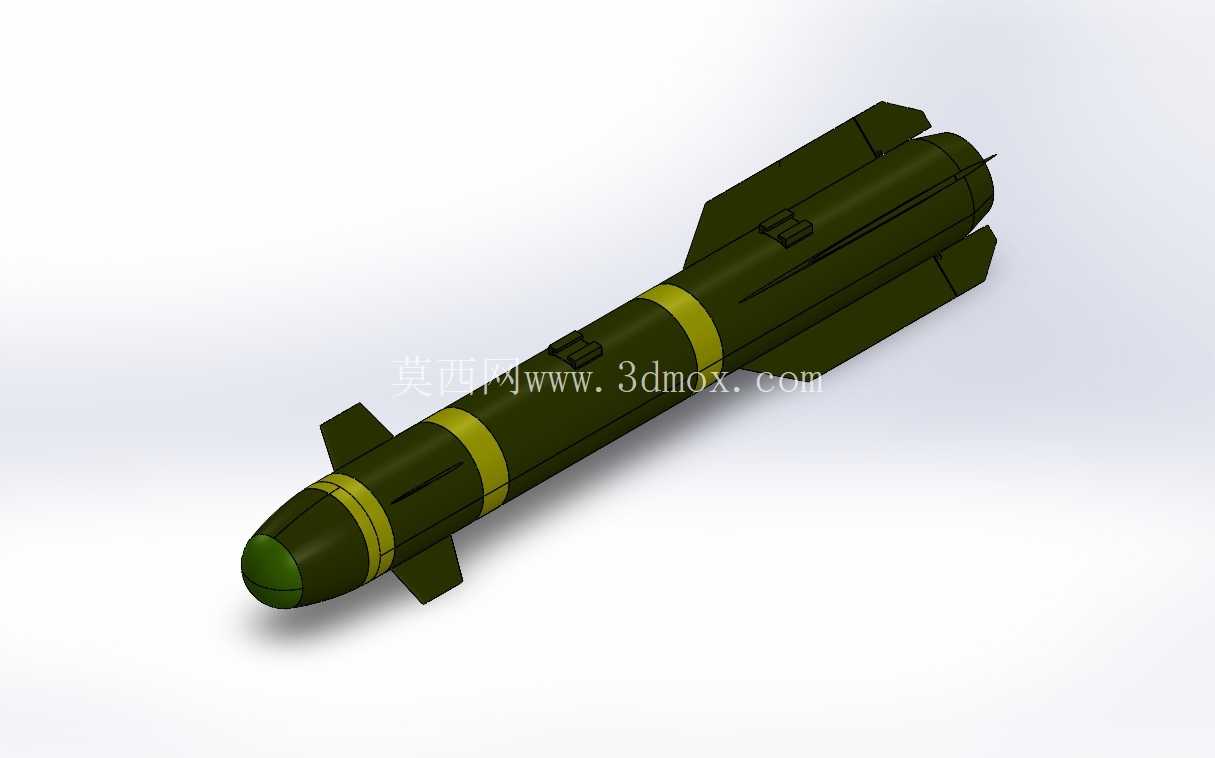

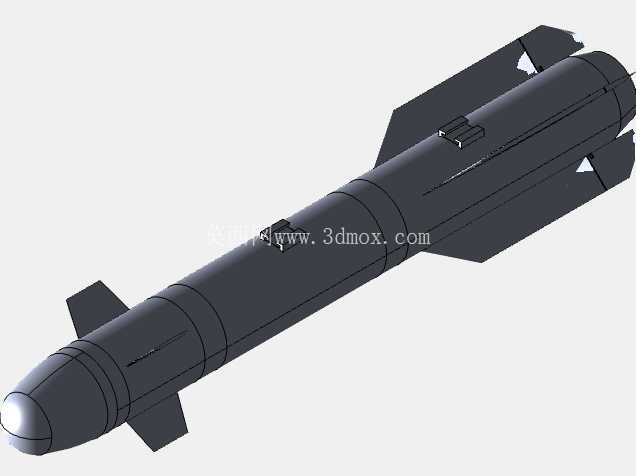

　　在无人机机载精确打击弹药的结构设计工作中，地狱火导弹的结构适配性是很多航空装备结构工程师绕不开的研究对象，这套三维结构完整还原了实装的尺寸边界与模块化组成，可直接用于挂载适配模拟、毁伤效能仿真、结构力学验证等工程场景。从实际作战应用场景来看，该型弹药主要配装于MQ1掠食者这类中低空长航时察打一体无人机，承担对地精确打击任务，可针对轻型装甲目标、野战工事、小型水面移动目标实施精准毁伤，不需要战机进入高危防空区域，在防区外即可完成发射准备与打击制导，大幅降低载机的暴露风险。从结构设计思路来看，整个弹体采用分段式模块化布局，从头锥段、战斗部舱、制导舱、动力舱到尾翼稳定段均做了独立的结构拆分，每个舱段的连接法兰、定位止口都做了精确还原，方便工程师在做结构改型时快速替换对应舱段，不需要重新构建整个弹体模型。弹体头部采用卵形钝头设计，既能够降低飞行过程中的空气阻力，也能为导引头预留足够的安装空间，头锥段的壁厚做了渐变处理，靠近顶端位置壁厚更薄，避免对制导信号产生遮挡，靠近连接法兰位置壁厚逐步增加，保证与战斗部舱连接的结构强度。

　　弹身主体为圆柱形结构，外径尺寸严格按照实装比例还原，弹身表面的三道黄色标识带对应实装的舱段分界位置，既可以作为地勤人员快速识别舱段的视觉标记，也在结构上对应三个主要连接框的位置，弹身外侧的吊挂凸耳结构做了完整还原，凸耳的间距、孔径尺寸都符合无人机通用挂架的安装标准，可直接适配MQ1掠食者机翼下的挂点接口，不需要额外做转接结构设计。弹翼采用折叠式后掠翼布局，四片弹翼沿弹身周向90度均匀分布，弹翼的转轴位置、折叠角度、展开锁定机构都做了结构示意，平时存储、挂载时弹翼处于折叠状态，可缩小弹药的径向尺寸，节省挂架空间，导弹发射离架后弹翼自动弹出锁定，为弹体提供飞行过程中的升力与稳定力矩，保证飞行姿态可控。

　　尾部的四片尾翼同样采用对称布局，与主弹翼呈45度夹角错开，避免尾流对主弹翼的气动效率产生干扰，尾翼后缘的舵面转轴结构也做了还原，可用于模拟飞行过程中的舵面偏转控制逻辑，验证制导系统的姿态调整响应效率。在工程模拟场景中，这套模型可直接导入多体动力学仿真软件，模拟导弹从挂架分离的过程，验证离架姿态是否会与载机产生碰撞干涉；也可以导入有限元分析软件，模拟弹体在高速飞行过程中的气动加热、结构应力分布，优化弹身壁厚与材料选型；还可以用于挂载适配设计，针对不同载机的挂架接口调整吊挂凸耳的位置与尺寸，拓展该型弹药的适配载机范围。

　　整个模型的尺寸边界控制精准，弹体总长、最大外径、弹翼展开后的翼展尺寸都严格参照实装参数设置，安装边界完全符合机载弹药的通用挂载标准，不会出现与挂架干涉、尺寸超限无法挂载的问题。在做无人机作战效能仿真时，这套模型还可以配合无人机整机模型，模拟不同挂载方案下的载机重心变化、飞行阻力变化，帮助工程师优化挂载配置，平衡载机的航程与打击能力。弹体内部的舱段预留了足够的安装空间，可根据不同的任务需求，在战斗部舱换装不同类型的战斗部结构，在制导舱换装不同制导模式的导引头组件，不需要对弹体主体结构做大规模改动，大幅降低改型设计的工作量。对于从事航空武器结构设计、无人机挂载系统研发、作战仿真模拟的工程师来说，这套精准还原结构细节的模型能够省去大量基础建模的时间，直接用于方案验证、结构校核、模拟演示等工作环节，有效提升设计工作的效率。
