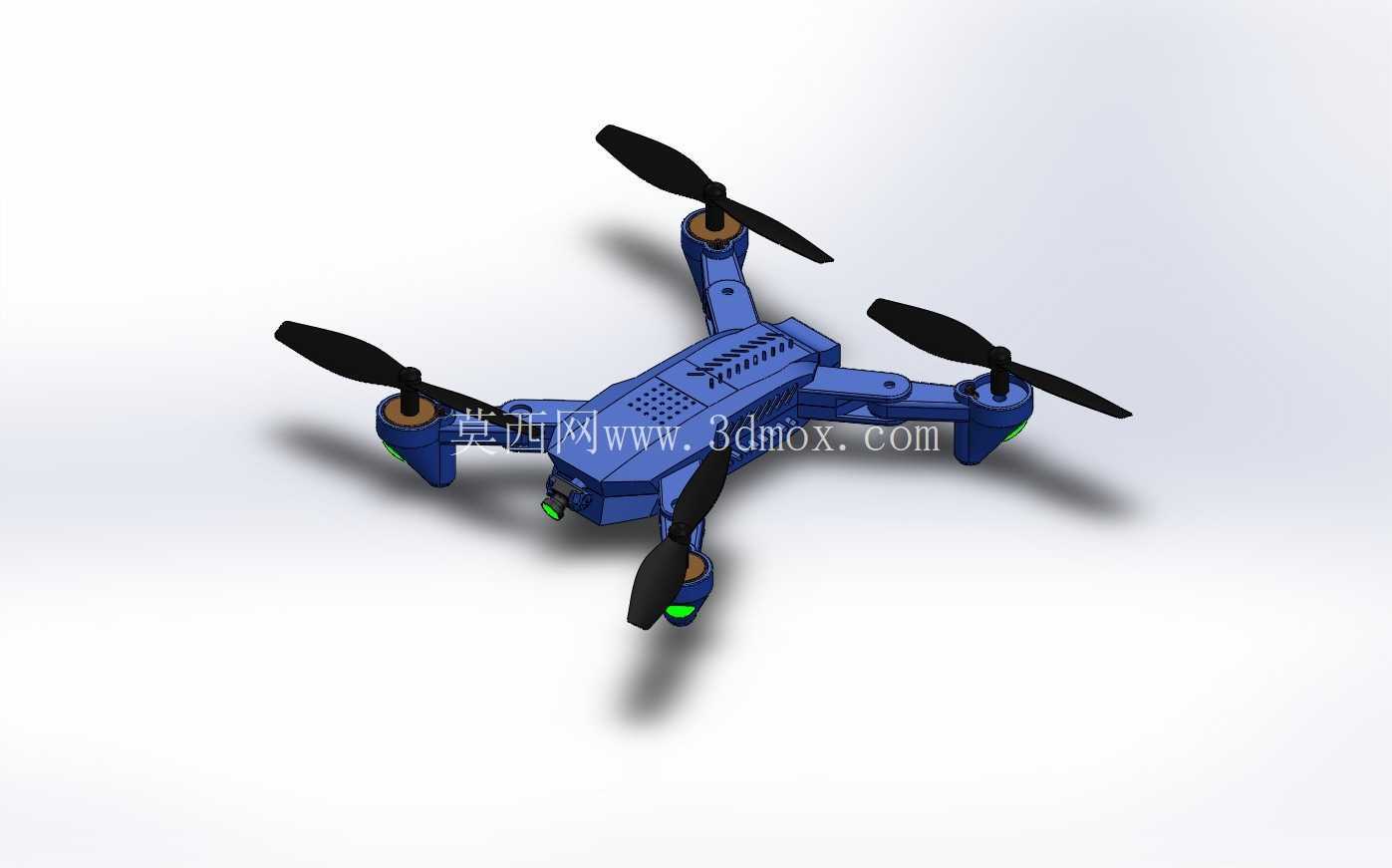

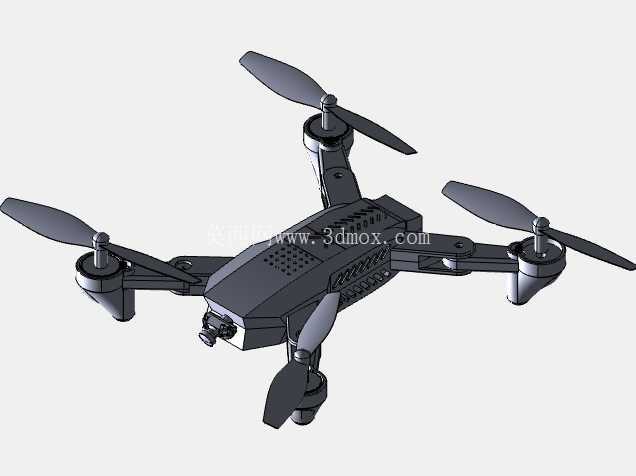

折叠式小型四轴航拍飞行器结构设计

这款小型四轴飞行器的机身框架设计，核心围绕便携性与飞行稳定性的平衡展开，机臂采用折叠式铰接结构，收纳状态下四个机臂可向机身主体收拢，整体外轮廓尺寸可控制在掌心范围，展开后机臂末端电机安装位的对角轴距适配3寸螺旋桨，既保证了足够的升力冗余，也不会因为轴距过大导致收纳后占用过多空间。从实际应用场景来看，这类小型四轴飞行器可适配室内近距巡检、小型场景航拍、青少年科创教学等多个场景，机身主体预留的标准安装点位，可直接搭载通用微型飞控板、轻量化图传模块、微型高清摄像头以及容量适配的锂聚合物电池，不需要额外打孔或者修改结构，降低了组装调试的门槛。

设计过程中优先考虑了空气动力学特性，机身主体上表面做了微弧过渡处理，减少飞行过程中正面来流的紊流影响，机臂与机身连接的铰接位置做了限位结构，展开后可自动锁止，避免飞行过程中机臂受气流冲击出现位移，影响飞行姿态稳定性。机身框架的壁厚做了梯度设计，电机安装位、铰接受力位的壁厚加厚至2.5mm，保证螺旋桨高速转动时的结构刚性，非受力区域的壁厚控制在1.2mm，尽可能降低机身自重，提升有效载荷能力。机臂末端的电机安装座预留了标准19mm孔距的安装位，适配市面上绝大多数微型无刷电机，底部预留了LED灯珠的安装槽，可直接焊接飞行状态指示灯，方便夜间飞行时判断飞行器朝向。

从安装边界来看，机身中部的设备舱内部净空尺寸为60mm*40mm*15mm，可容纳常规的集成式飞控+电调一体板，设备舱上盖预留了散热格栅，避免长时间飞行时电子元件积热导致性能下降。电池仓位于机身重心位置，采用抽拉式设计，适配2S/3S的微型锂聚合物电池，更换电池时不需要拆解机身外壳，可快速完成续航补给。整个框架的安装孔位均采用标准M2螺丝规格，所有铰接位置的销轴采用标准不锈钢轴，不需要定制特殊紧固件，后期维护更换配件的成本极低。框架整体可采用工业级FDM或者光固化3D打印制作，打印时不需要额外添加支撑结构，铰接位置的配合间隙预留了0.3mm的打印公差，打印完成后可直接活动，不需要二次打磨处理。

飞行姿态控制方面，四个机臂的安装角度做了细微的外倾设计，配合飞控的PID参数调试，可提升飞行器的抗风能力，在3级风的室外环境下也能保持稳定悬停。机身底部预留了通用的相机挂载孔位，可搭载重量在20g以内的微型摄像头或者微型抛投机构，拓展不同的使用功能。整个结构没有冗余的装饰性设计，所有造型特征都服务于结构强度或者气动性能，机身上的防滑纹理既可以提升手持收纳时的摩擦力，也能在一定程度上提升机身表面的结构刚性，避免薄壁结构出现共振。
