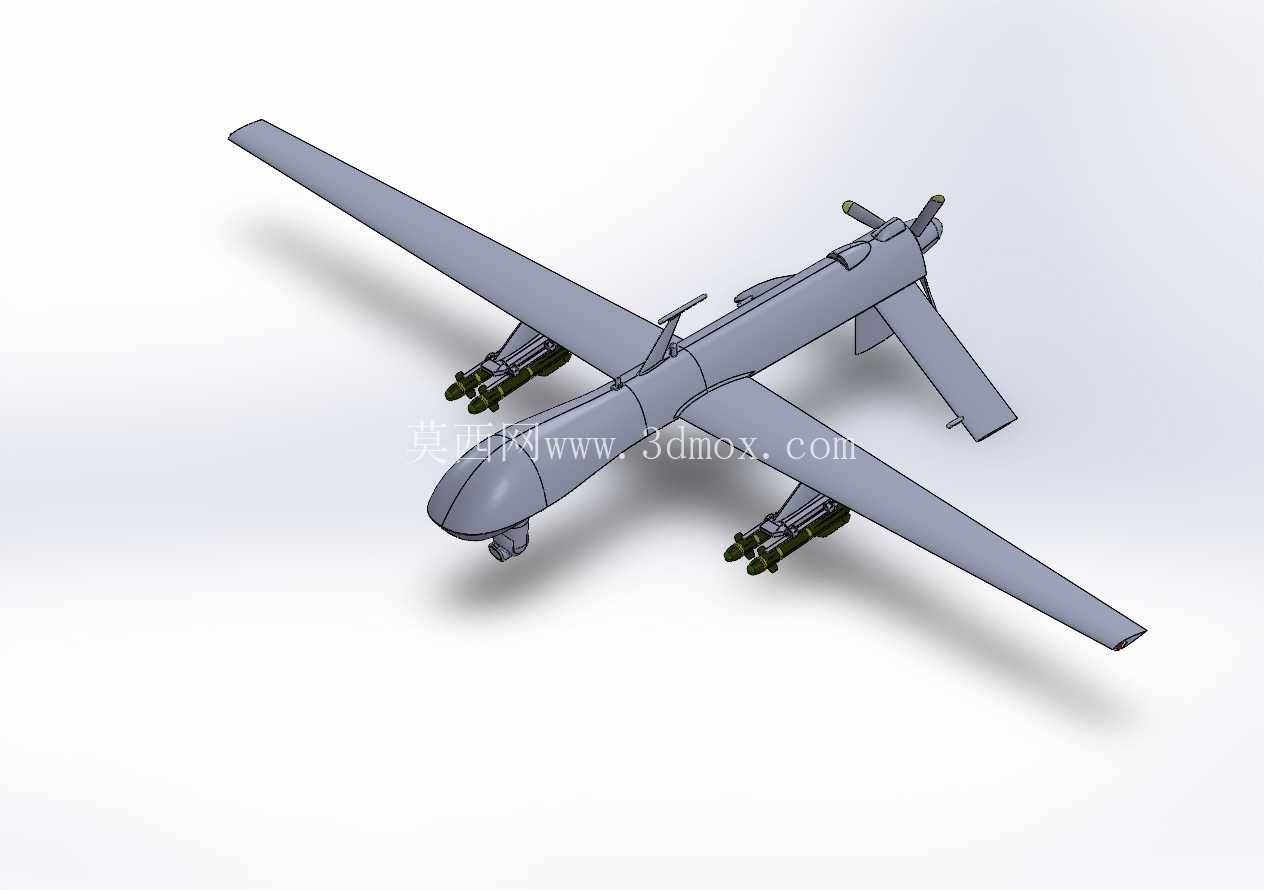

MQ1掠食者察打一体无人机结构设计

这款无人机的结构设计围绕长航时低空察打任务展开，整体采用大展弦比平直翼常规布局，机翼布置于机身中段上部，既可以给机身下部的光电侦察设备、武器挂点留出充足安装空间，也能降低飞行过程中的诱导阻力，适配亚音速长巡航的工况需求。从实际应用场景来看，这类无人机主要承担前线战术侦察、定点目标精确打击、边境巡逻监控、灾情空中勘察等任务，不需要配套专用的大型机场跑道，仅需简易平整场地即可完成起降作业，部署灵活性远高于有人固定翼飞行器。

设计过程中首先考虑的是设备安装边界，机身头部预留的球形转台空间，可兼容多光谱光电侦察设备、红外热成像仪、激光测距照射装置的安装，转台采用半埋式安装结构，既保证设备具备全向下方的观测视野，也尽可能减少外露结构带来的气动阻力。机身中段设置整体式设备舱，可容纳飞控系统、导航模块、通信链路设备、燃油箱或者动力电池组，舱段采用模块化快拆设计，地勤人员可快速打开舱盖完成设备检修、载荷更换作业，不需要拆解主体承力结构。机翼下方对称设置的武器挂点，单挂点可适配小型空地导弹、精确制导炸弹的挂载需求，挂点位置经过重心配平核算，挂载武器后整机重心偏移量控制在允许范围内，不会影响飞行姿态控制稳定性，挂架采用标准化接口设计，可根据不同任务需求快速更换不同类型的机载载荷，比如电子干扰吊舱、通信中继设备等。

尾翼部分采用V型尾翼布局，相比传统的平尾加垂尾结构，能够有效减少尾翼结构的雷达反射截面积，同时降低尾段的结构重量，尾翼操纵面的舵机安装位置预留了足够的维护空间，舵面传动结构做了防尘密封设计，可适应沙漠、高海拔等复杂野外环境的长期部署需求。动力系统布置于机身尾部上方，采用推进式螺旋桨布局，一方面可以避免螺旋桨气流干扰机身前部的侦察设备工作，另一方面也能降低机身下部的红外信号特征，提升战场生存能力，发动机舱设置了独立的散热风道，保证长时间巡航过程中动力系统工作温度处于合理区间。

起落架采用前三点式可收放结构，前起落架布置于机头下方，主起落架收纳于机翼根部的舱段内，收放机构采用简单可靠的连杆锁止结构，尽可能降低结构复杂度，减少故障概率，起落架的缓冲行程经过核算，可适配简易跑道起降时的冲击载荷，轮胎选用低压航空轮胎，可在土质、草地等非硬化道面完成起降。整机的外形尺寸设计充分考虑了运输需求，机翼可快速拆卸，拆解后可装入标准集装箱进行陆路或者空中运输，转场部署时不需要大型专用运输设备，前线部署效率较高。

从结构强度设计来看，机翼主体采用梁式承力结构，主翼梁贯穿机身中段，可承受飞行过程中的升力载荷、武器挂载的集中载荷，机翼蒙皮采用薄壁加筋结构，在保证结构强度的前提下尽可能降低结构重量，提升有效载荷能力与续航时间。机身主体采用半硬壳式结构，纵向布置长桁与隔框，既可以承受飞行过程中的气动载荷，也能为内部设备提供足够的安装支撑点，设备安装位置均预留了标准化的安装孔位，可适配不同厂家的机载设备安装需求，不需要对机身结构进行二次改装。

在气动细节设计上，机翼前缘做了轻微的扭转设计，可延缓翼尖失速的发生，提升低速飞行状态下的操纵稳定性，适配无人机低空低速作业的工况需求。机身所有外露的传感器天线、口盖均做了气动修型，尽可能减少局部气流分离带来的阻力增量，整机的气动焦点与重心位置匹配经过多轮迭代调整，保证飞行过程中具备足够的纵向静稳定性，降低飞控系统的调节难度，即使在部分传感器失效的极端情况下，也能保持基本的飞行姿态，提升整机的任务可靠性。
