FPV穿越机2505.5规格无刷动力电机

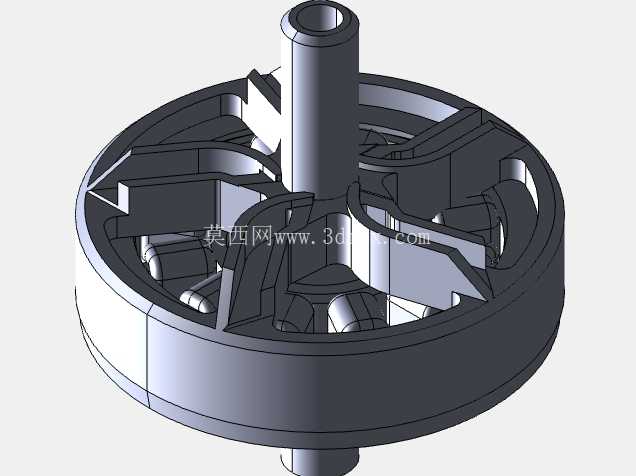

　　这款动力单元是专为5英寸级FPV穿越机设计的外转子无刷电机，核心适配竞速、花飞类飞行场景的动力需求，在穿越机动力系统中承担将电能转化为旋转机械能、驱动螺旋桨产生拉力的核心作用。从结构设计逻辑来看，采用外转子布局是这类航模电机的典型选型思路，转子外壳直接集成磁钢结构，旋转时可直接带动螺旋桨转动，省去了额外的传动结构，能最大化降低动力传递损耗，同时外转子的转动惯量匹配5寸桨的负载特性，在急加速、急变向的飞行工况下能保持足够的扭矩输出稳定性。定子部分采用12槽集中绕组布局，绕组铜线的排布经过槽满率优化，在有限的定子空间内尽可能提升铜线填充占比，降低绕组内阻，减少大油门工况下的铜损发热，适配穿越机短时间大电流爆发的工作特性。

　　定子铁芯采用高导磁硅钢片叠压而成，叠片厚度经过匹配高KV转速特性的优化，能降低高频交变磁场下的铁损，避免持续高转速运行时铁芯过热导致的磁性能衰减。中心转轴采用高强度合金钢材质，与转子外壳的配合采用过盈压装加局部点胶的固定方式，能承受飞行过程中急加减速、炸机冲击带来的径向与轴向载荷，转轴上端预留的桨安装位采用标准适配尺寸，可兼容主流5寸穿越机使用的各类螺旋桨，中心通孔设计兼顾了轻量化与桨安装时的定位需求，能保证螺旋桨安装后的同轴度，降低高速旋转时的动不平衡量。

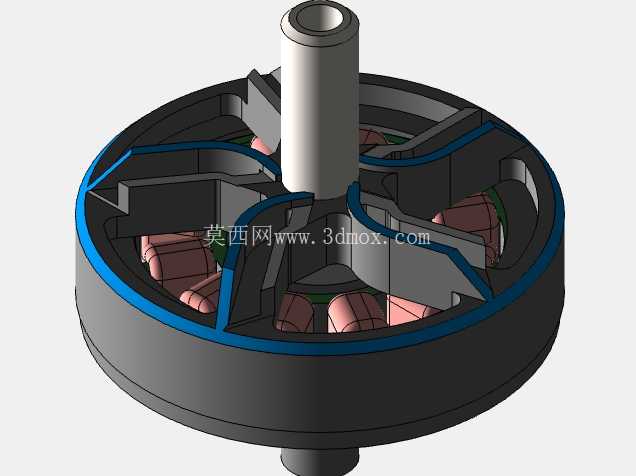

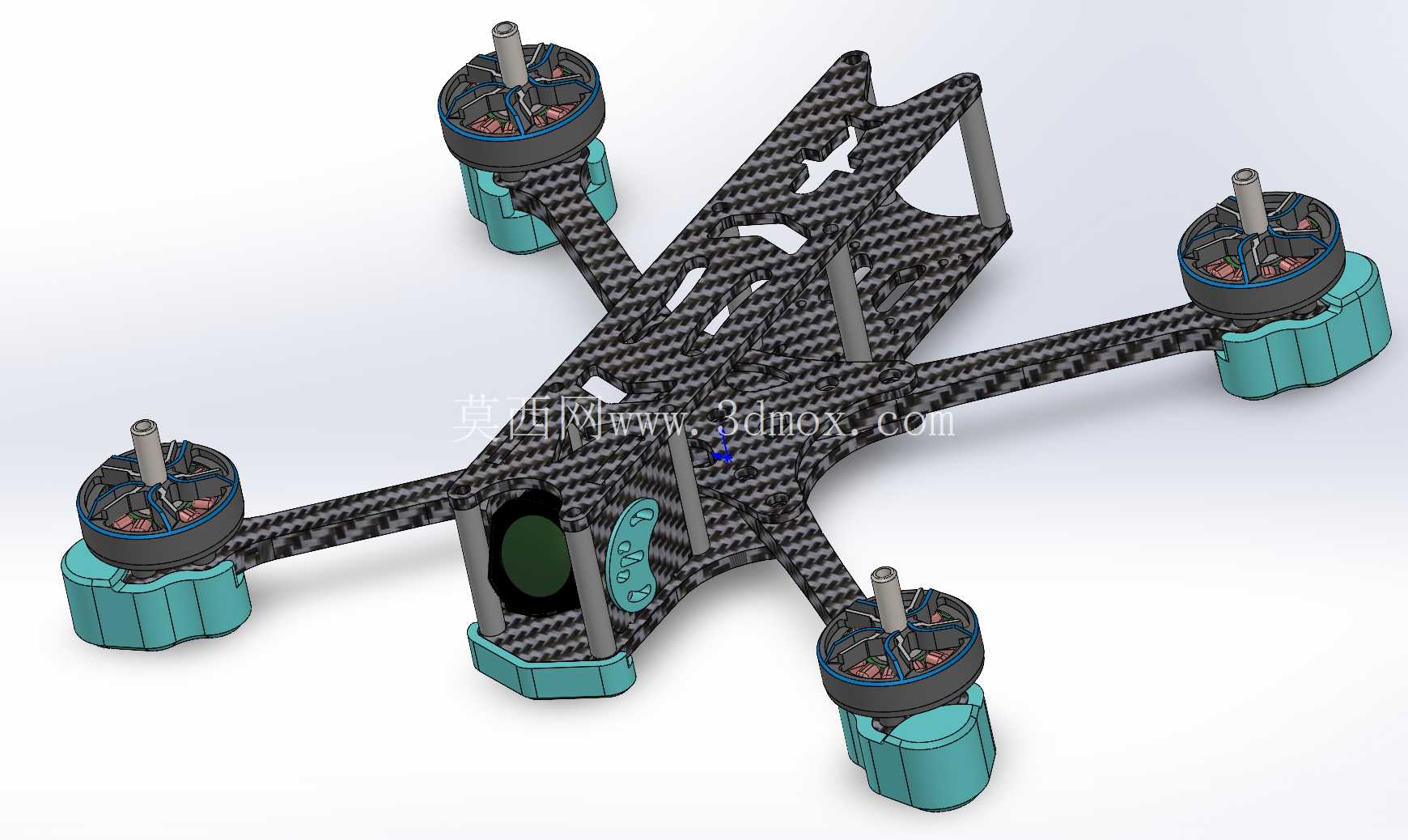

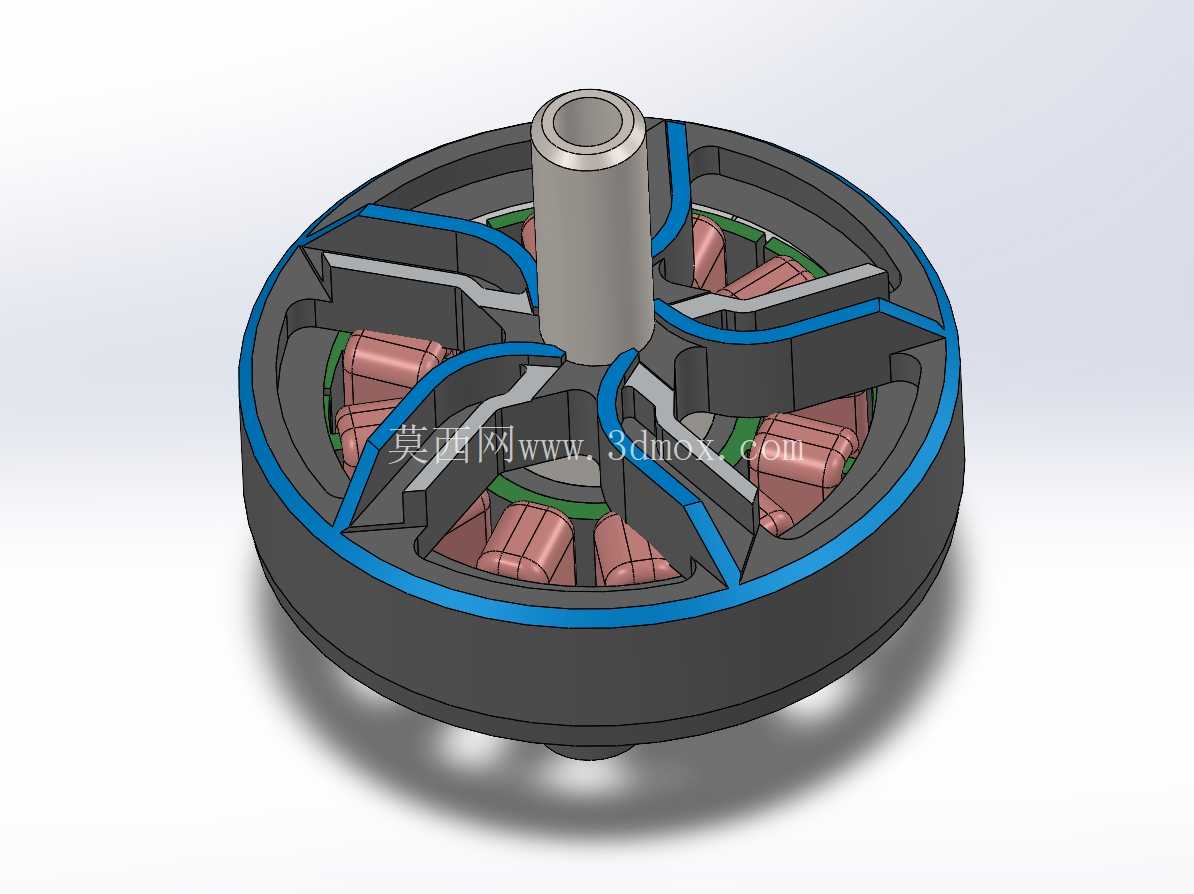

　　转子外壳外侧做了环形蓝色标识边，既可以在快速拆装时快速区分电机转向与KV规格，也能在飞行过程中提升电机的视觉辨识度，外壳表面做了硬质阳极氧化处理，提升表面硬度的同时增强散热能力，飞行过程中转子旋转带动的气流可以直接扫过外壳表面，带走绕组与磁钢产生的热量。从安装边界来看，电机底座采用标准16x16mm安装孔距，适配主流5寸穿越机机臂的安装孔位设计，底座出线位置做了圆角过渡处理，避免机臂震动磨损漆包线导致的短路故障，电机整体轴向高度控制在适配5寸机机臂安装空间的范围内，不会出现安装后与机架结构、飞控电调部件干涉的问题。在实际应用场景中，这类电机需要搭配对应规格的电调使用，绕组的相电阻、电感参数与主流45A-60A航模电调的驱动参数匹配，油门线性经过结构优化后能保持较好的操控跟随性，在花飞动作的小油门微调、竞速飞行的全油门爆发工况下都能保持稳定的输出特性。磁钢采用高牌号钕铁硼材质，磁路排布经过气隙优化，定子与转子之间的气隙控制在均匀的极小范围内，既能降低磁阻提升扭矩输出效率，也能避免高速旋转时转子扫膛的风险，磁钢表面做了防锈镀层处理，适应户外飞行时的潮湿、多尘环境。

　　轴承部分采用双轴承支撑布局，上下两个轴承分别承担径向载荷与轴向拉力，轴承预紧力经过适配高转速工况的调整，既不会因为预紧力过大导致高速转动时轴承发热过快，也不会因为预紧力不足导致转轴出现窜动，影响旋转精度与动平衡表现。在结构建模过程中，绕组部分的建模还原了实际绕线后的排布形态，可用于后续的整机电磁兼容性仿真、机架震动特性仿真参考，转子外壳的加强筋结构既提升了外壳的结构强度，也在不额外增加重量的前提下优化了转子的动平衡余量，底座的安装孔位做了沉台设计，安装螺丝锁紧后螺丝头不会突出底座表面，保证电机安装后与机臂表面完全贴合，避免安装面不平整导致的电机轴倾斜问题。
