65mm轴距微型碳纤维FPV穿越机机架设计

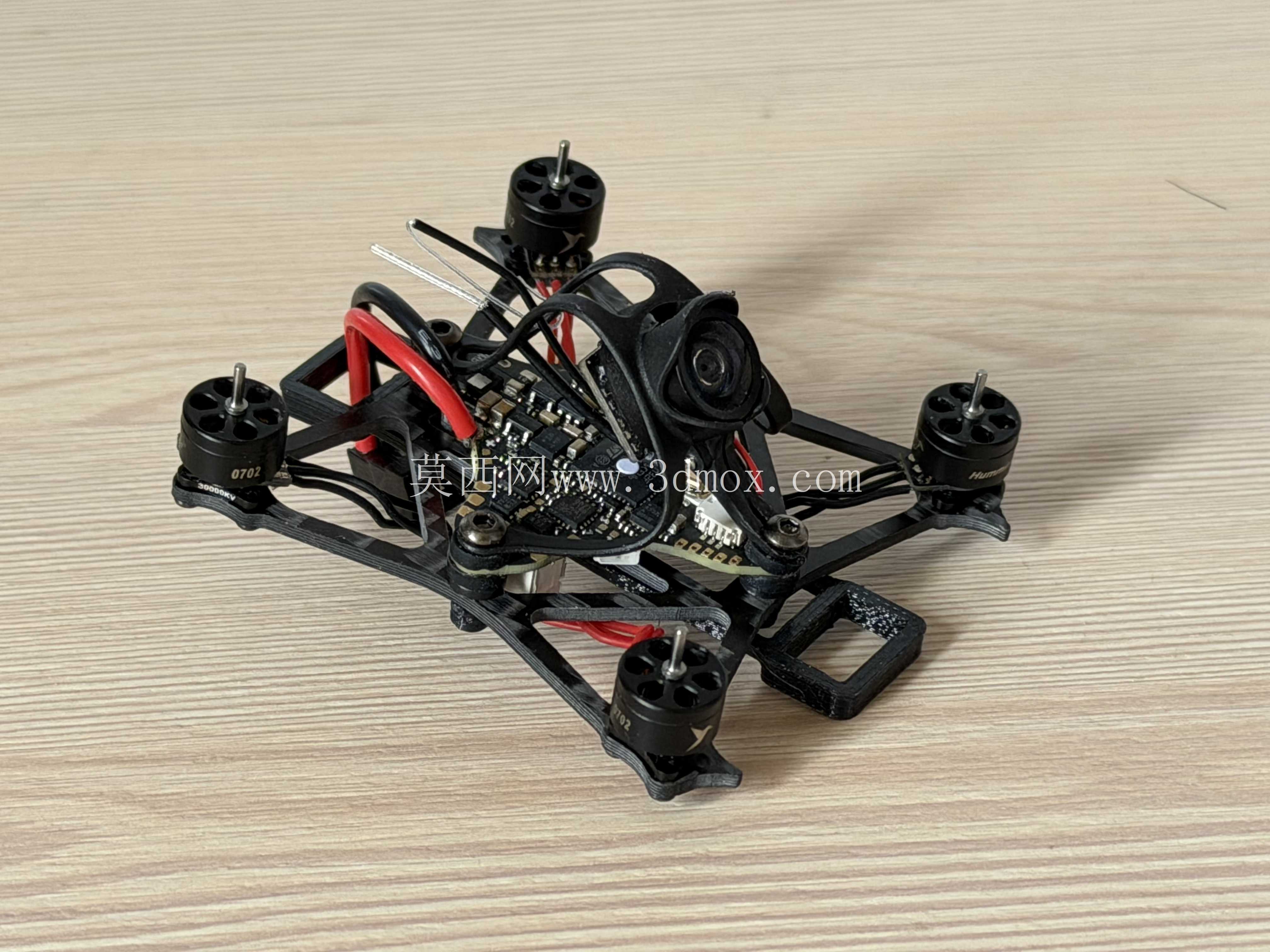

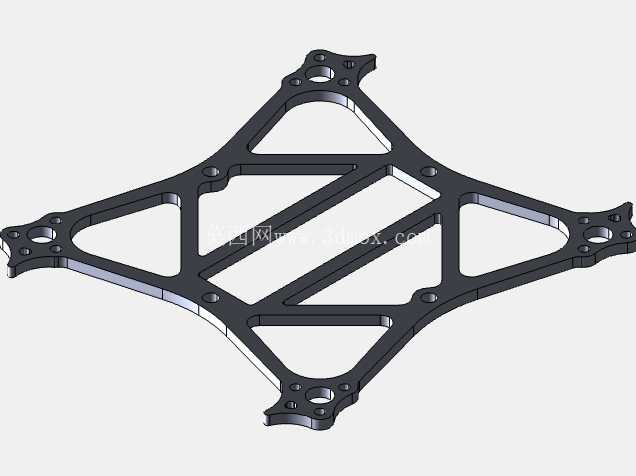

　　这款微型四轴飞行器机架针对室内近距飞行、狭小空间穿越场景开发，适配1S动力系统的微型FPV飞行需求，整体轴距严格控制在65mm，属于牙签类微型穿越机的标准尺寸区间，能够兼容市面上主流的1S规格无刷电机、微型飞控与摄像头组件，安装孔位遵循微型航模通用的孔距标准，无需额外打孔修改即可完成核心部件的装配。从结构设计逻辑来看，机架主体采用碳纤维板材切割成型，在保证结构刚性的前提下最大限度压缩整体重量，避免多余结构带来的动力负载损耗，对于1S低压动力系统而言，机架重量的控制直接决定了整机推重比与飞行续航表现，每0.1g的重量冗余都会明显影响飞行操控手感。

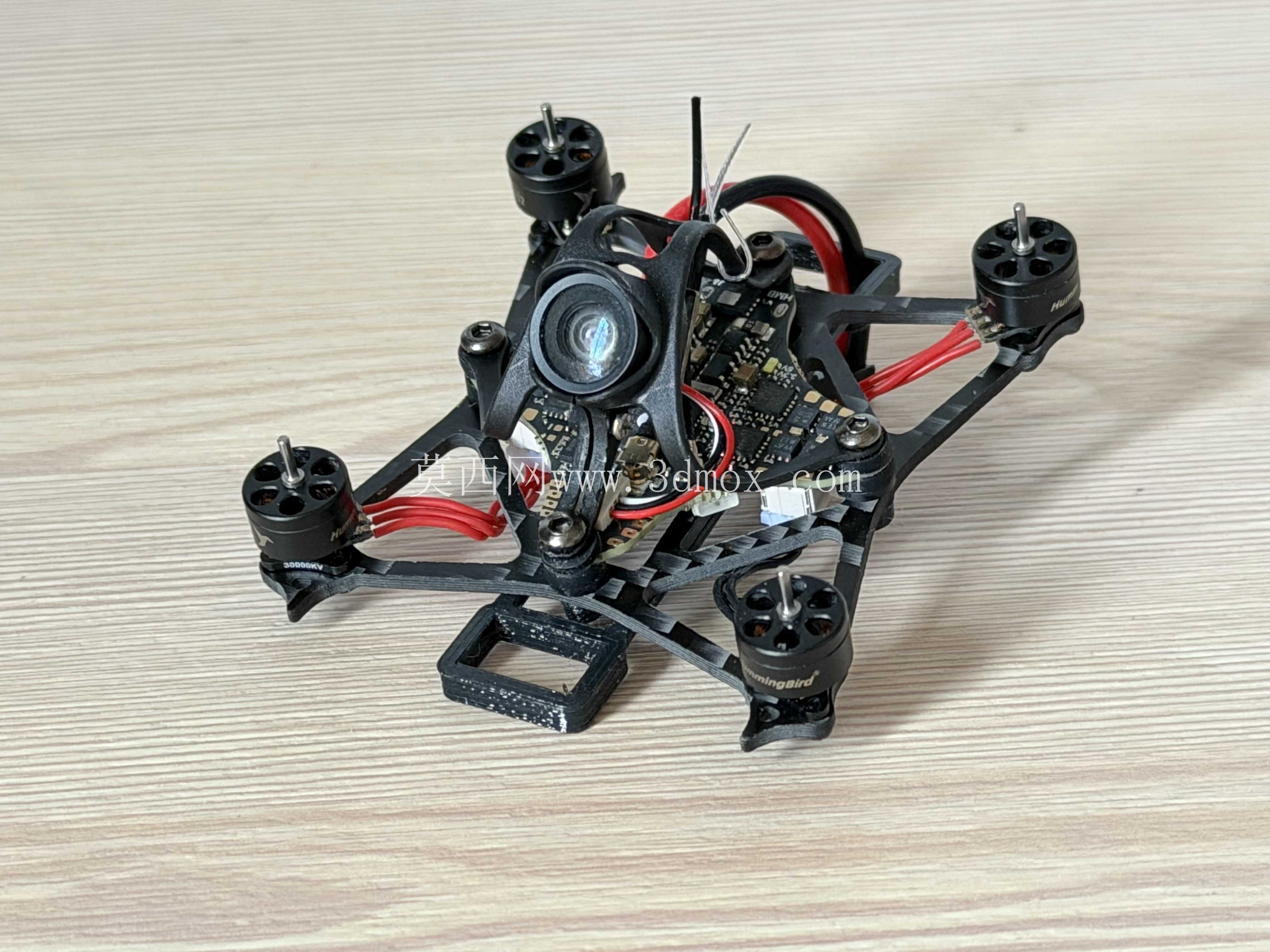

　　机架前端的电机安装座设计有突出的尖刺状防护结构，该结构并非装饰性设计，而是针对室内飞行容易发生碰撞的场景做的防护优化：当飞行器撞击墙面、障碍物或者发生坠落时，突出的尖刺结构会先于电机接触碰撞面，将冲击力传导至机架主体结构，避免电机轴直接受撞击发生弯曲，同时也能减少碰撞时螺旋桨直接触碰障碍物导致的射桨、停转问题。在气动布局设计上，机架的机臂采用窄臂外伸结构，机臂宽度经过反复迭代调整，既保证了电机安装位置的结构强度，避免飞行过程中机臂产生共振影响飞控陀螺仪采样精度，又尽可能缩小了机臂在螺旋桨下方的遮挡面积，减少螺旋桨下洗气流被机架结构干扰产生的紊流，也就是航模调校中常提到的螺旋桨洗流干扰。

　　这类洗流干扰在微型四轴飞行器上影响尤为明显，因为微型螺旋桨的气流流量本身较小，机架结构对气流的遮挡会直接导致动力输出效率下降，同时紊流扫过飞控安装位时会带来额外的振动噪声，增加飞控参数调校的难度，这款机架通过收窄机臂、优化机臂与中心板的连接角度，大幅降低了洗流对飞控的干扰，让整机PID参数调校的宽容度更高，新手也能更快调出稳定的飞行手感。中心板区域采用分层堆叠设计，上层预留摄像头安装位，支持主流的微型FPV摄像头固定，安装角度可根据飞行需求做小范围调整，适配不同飞手的视角习惯；下层预留飞控、电调、接收机的安装空间，走线槽位沿机臂方向延伸，能够将电机线、电源线规整收纳在机架结构内侧，避免线材外露被螺旋桨打到，同时也能减少飞行过程中线材晃动带来的气动阻力与振动干扰。

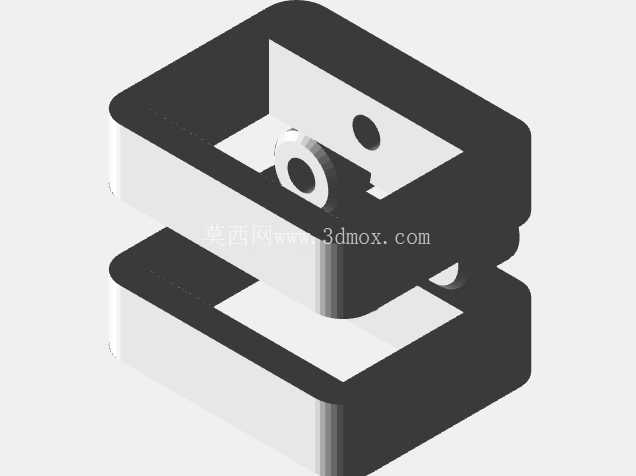

　　机架的电池安装位设计在中心板下方，采用绑带固定结构，能够兼容1S规格的微型高压锂电池，电池安装位置处于整机重心的正下方，能够提升飞行过程中的姿态稳定性，避免重心偏移导致的飞行姿态倾斜、动力输出不对称问题。从安装边界来看，这款机架适配的电机安装孔距为微型无刷电机通用的标准孔距，支持1mm轴径的1S微型无刷电机，螺旋桨适配65mm轴距对应的1寸微型螺旋桨，飞控安装孔位兼容20mm*20mm安装孔距的微型飞控，整体装配完成后的整机重量可以控制在20g以内，配合1S高压电池能够实现3-4分钟的稳定飞行，既可以满足室内休闲飞行的需求，也能够用于微型穿越机的日常飞行训练，降低新手练习的碰撞损坏成本。在结构强度验证层面，机架的碳纤维板材厚度经过针对性选型，机臂位置的板材厚度能够承受日常飞行的普通碰撞冲击，不会发生轻微撞击就断裂的问题，同时中心板与机臂的连接位置采用一体化切割成型，避免了拼接结构带来的连接松动问题，长期飞行后也不会出现机架结构虚位导致的振动问题。不同于普通的tinywhoop类带保护圈的微型机架，这款牙签机架没有外置的螺旋桨保护圈，整体飞行阻力更小，动力响应更直接，适合在相对开阔的室内空间或者无风的室外近地环境飞行，尖刺状的电机防护结构在减轻重量的同时实现了基础的碰撞防护，平衡了防护性能与飞行性能的需求。
