FPV穿越机专用外转子无刷动力电机结构

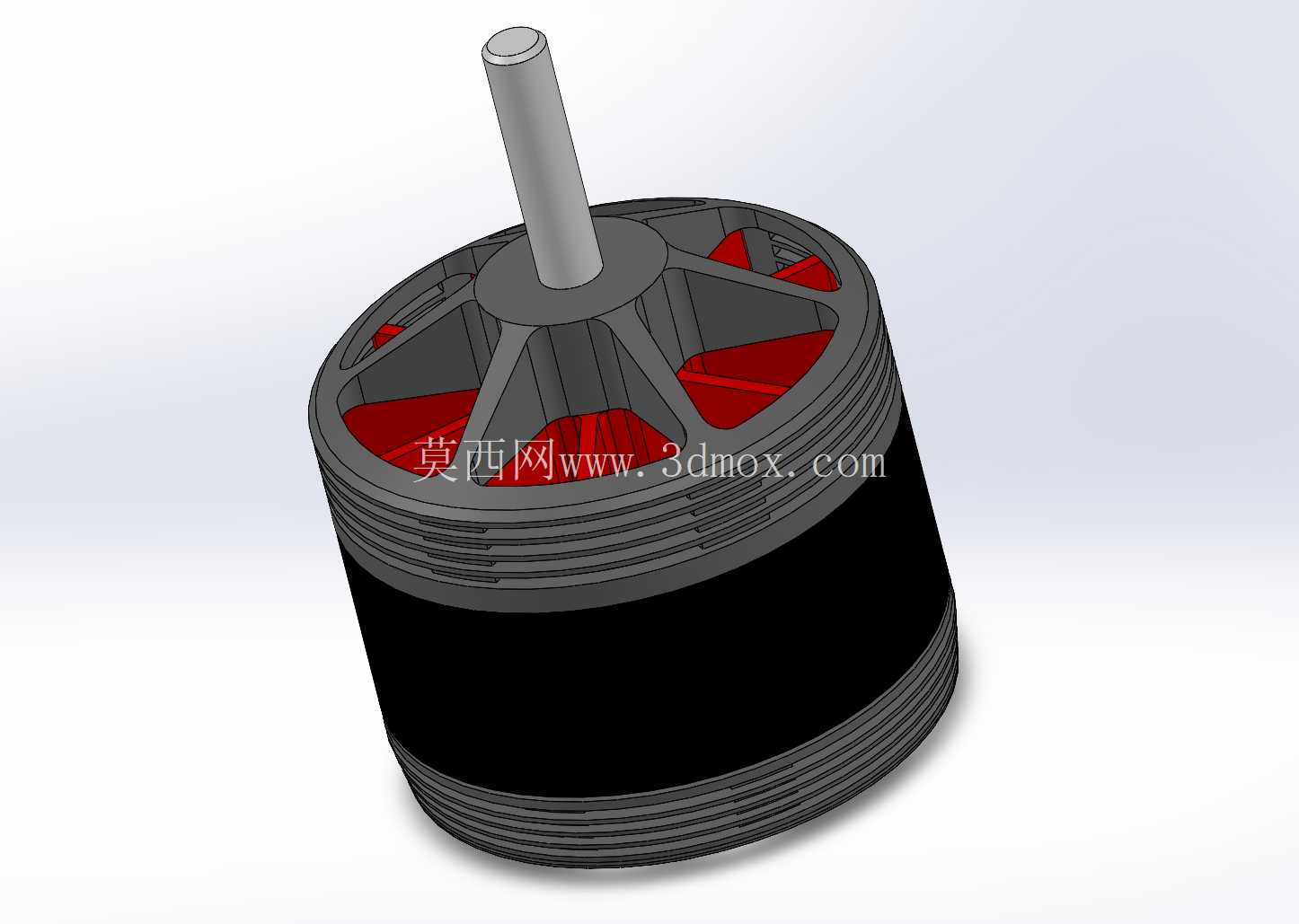

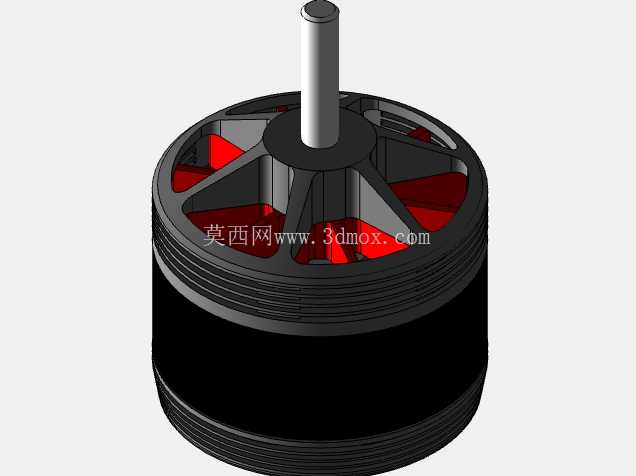

在FPV穿越机这类高动态飞行载具的动力系统选型与结构设计中，动力电机的输出特性、结构强度与安装适配性直接决定了整机的飞行响应速度、抗过载能力与续航表现，本次呈现的这款外转子无刷电机，正是针对大载重、高机动的野兽级FPV飞行场景开发的动力部件。从结构设计逻辑来看，这款电机采用典型的外转子布局，将定子绕组固定在中心基座位置，转子外壳集成磁钢与输出轴直接连接螺旋桨，相比同尺寸内转子电机，这种布局能获得更大的扭矩输出半径，在相同绕组参数下可输出更高的低速扭矩，适配大尺寸螺旋桨的拉力需求，刚好匹配重型FPV载机搭载运动相机、图传设备后的载重要求。

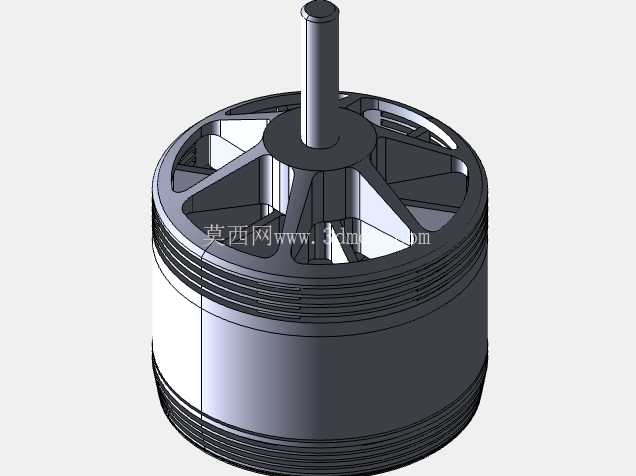

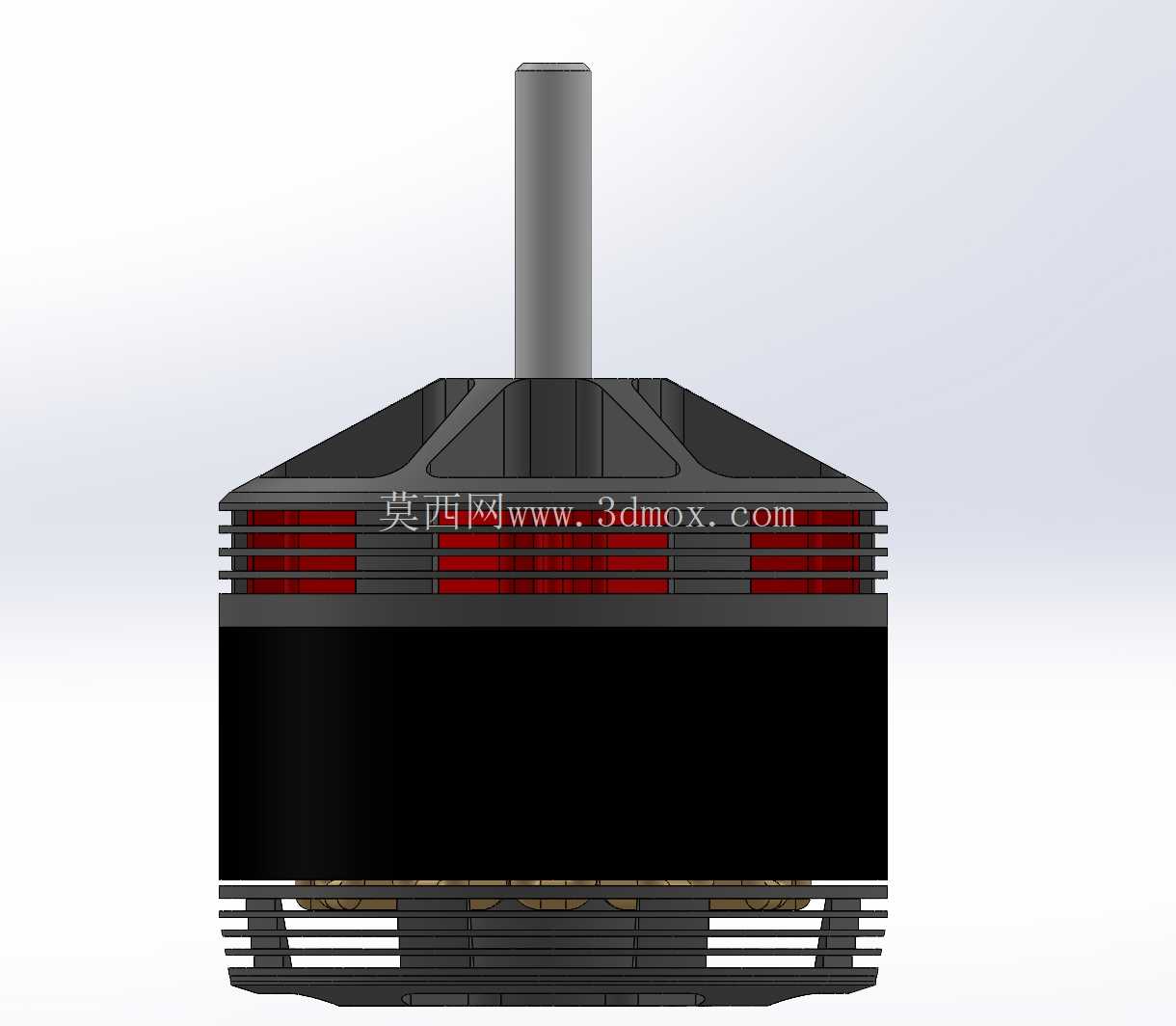

从实际应用场景出发，这类电机主要面向花飞、重载远航以及影视航拍类穿越机平台，需要承受飞行过程中频繁的急加速、急减速、急转弯带来的瞬时过载，以及炸机时的冲击载荷，因此在结构设计上做了针对性强化：转子外壳采用带加强筋的镂空结构，在保证外壳整体刚度的前提下，尽可能削减非受力区域的材料重量，降低电机自身的转动惯量，让电机的转速响应速度更快，飞行操控的跟手性更强；外壳表面的环形散热槽可以在转子高速旋转时带动空气流经定子绕组区域，带走持续大电流输出产生的热量，避免长时间满油门工作时出现绕组退磁、功率衰减的问题。

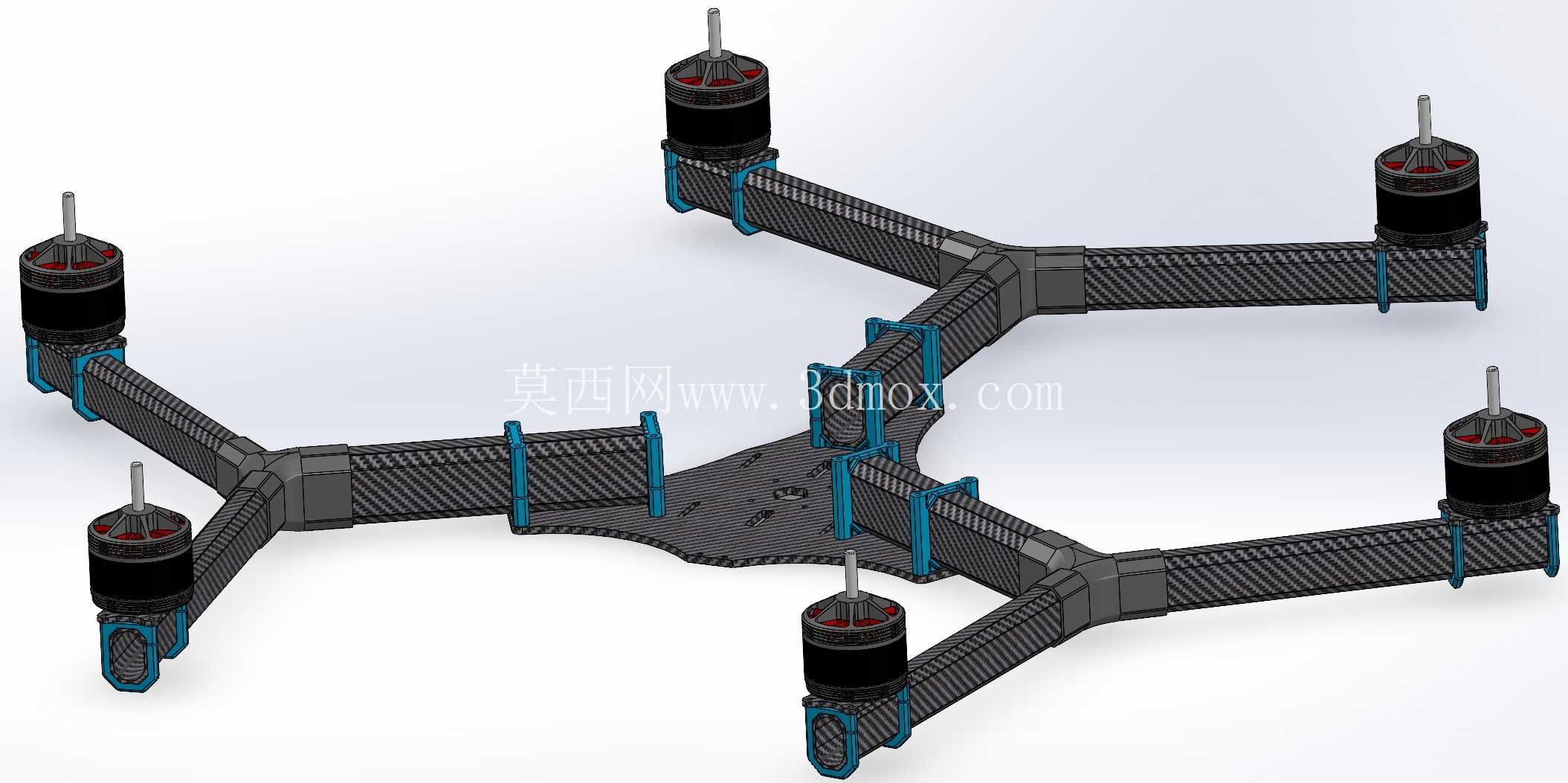

安装边界方面，这款电机的基座采用标准的十字安装孔位布局，孔位间距匹配市面上主流的5寸、7寸穿越机机臂安装尺寸，中心输出轴的直径与长度适配常用的螺旋桨桨座规格，不需要额外做转接件即可完成装配；电机的出线位置做了限位结构，避免飞行过程中线材被转动的转子剐蹭破损，定子基座的底部做了平整处理，安装时可以和机臂安装面完全贴合，保证连接刚度，避免高速转动时出现共振问题。

从功能特性来看，这款电机的绕组参数适配高倍率锂电池的放电特性，在常用的6S供电电压下可以兼顾转速与扭矩输出，转子内部的磁钢采用高牌号永磁材料，气隙控制在合理区间，既保证磁通量利用率，又避免转子转动时出现扫膛问题；输出轴与转子端盖的连接部位做了加强处理，能承受螺旋桨转动时产生的离心力与炸机时的轴向冲击，减少断轴、转子脱落的故障概率。在整机装配时，需要注意电机安装面的平面度公差，若机臂安装面存在翘曲，强行锁紧安装螺丝会导致定子基座变形，进而影响轴承的同轴度，造成电机转动阻力增大、异响甚至轴承提前报废；接线时需要注意三相线的相序，若相序接反会导致电机反转，需要调换任意两相接线才能匹配螺旋桨的转向要求。

对于结构设计从业者来说，这类电机的建模过程需要重点关注转动部件与固定部件的间隙配合，比如转子与定子之间的气隙均匀度、轴承与轴的配合公差、端盖与基座的同轴度，这些参数直接影响电机的运行效率与使用寿命；镂空加强筋的布局需要结合受力仿真结果调整，在减重的同时保证应力不会集中在筋条与外壳的连接位置，避免冲击下出现结构断裂。在做整机动力匹配时，需要结合螺旋桨的规格、整机起飞重量来选择对应KV值的电机，这款电机的扭矩特性适合搭配大螺距螺旋桨，在大油门区间依然能保持稳定的拉力输出，不会因为负载过大出现转速掉幅过大的问题，满足高机动飞行时的动力储备需求。
