航空航天用气动圆顶天线罩叶片结构

这款天线罩叶片的结构设计，核心围绕航空航天机载/弹载平台的严苛工况展开，首先要解决的就是高速飞行状态下的气动阻力控制问题——不同于地面通讯设备的防护外罩，航空场景下的天线罩不能只考虑防护性能，外形曲面的每一处曲率都要经过气动校核，避免在高速气流下产生额外的紊流，影响飞行器整体的气动稳定性。从结构上看，整体采用圆顶流线型构型，主体曲面从安装底座向上平滑收窄，前缘做了圆弧过渡处理，没有突兀的棱角，能够让气流顺着曲面平顺流过，大幅降低飞行过程中的压差阻力，同时也能减少气流冲刷带来的结构振动。

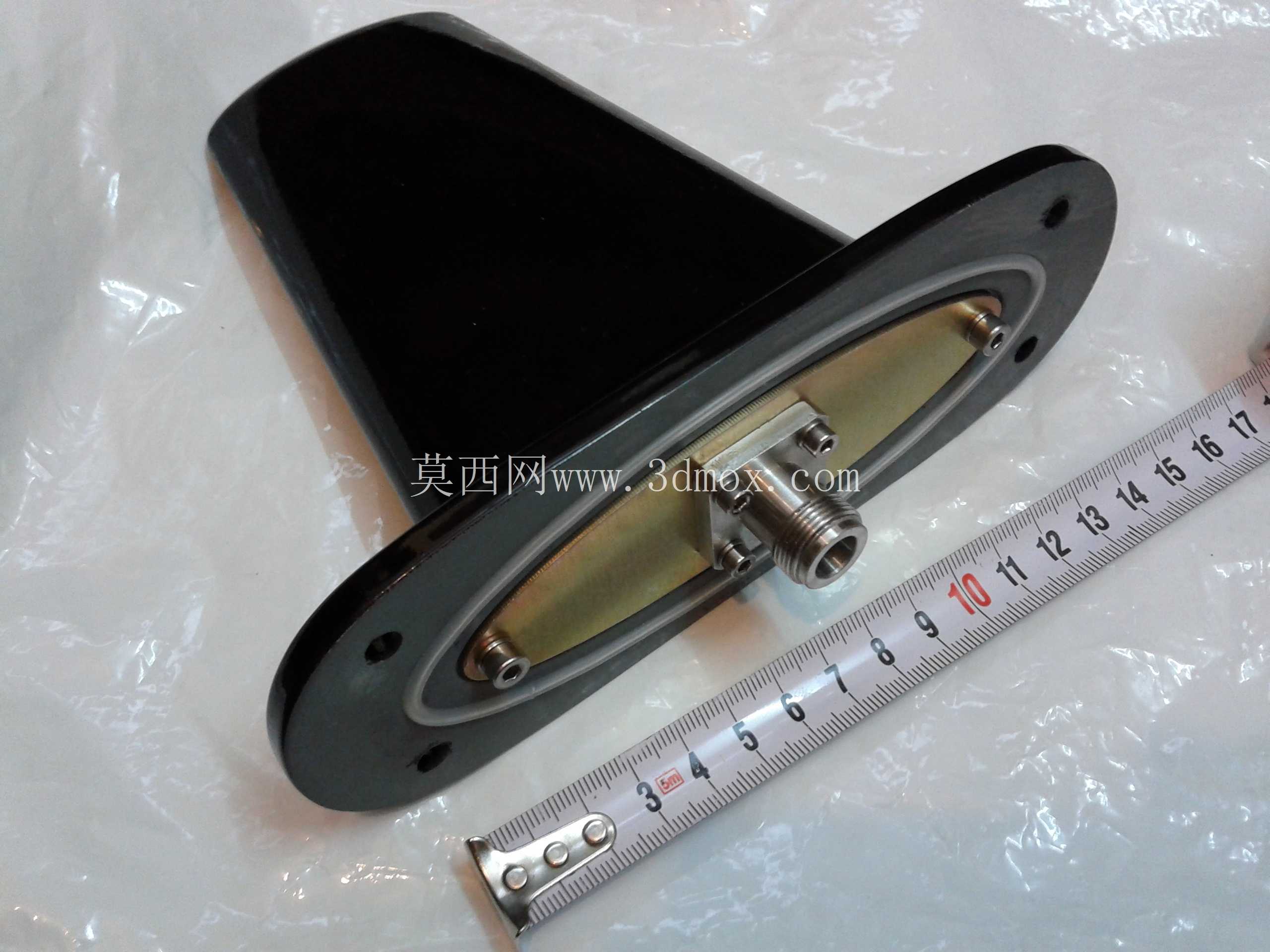

在功能层面，这个构件的核心作用是为内置的雷达、导航天线提供物理防护，同时保证信号的正常透传。设计时特意将罩体的安装基座做了法兰式延伸，基座上预留了两个对称的安装通孔，孔位的位置度公差控制在0.1mm以内，保证安装时能够和机载安装面完全贴合，避免高速飞行时出现安装间隙带来的风噪或者结构松动。基座和罩体主体的衔接位置做了加厚的过渡圆角，这个位置是飞行过程中应力集中最明显的区域，加厚处理能够分散气流冲击带来的交变应力，避免长期使用后出现结构疲劳裂纹。

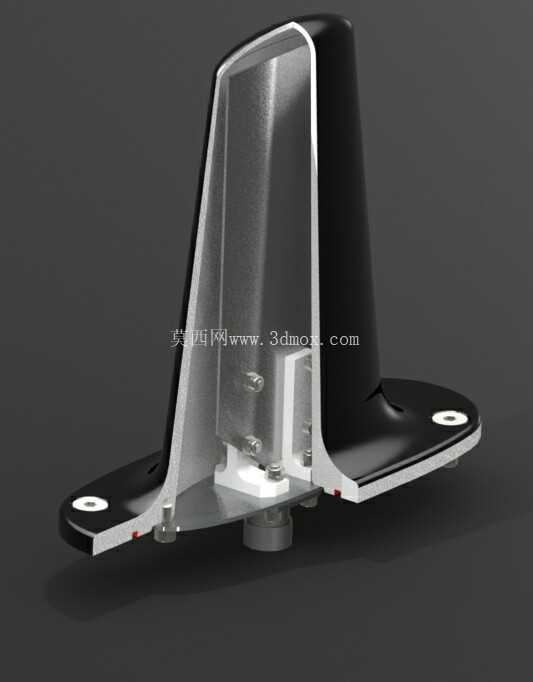

内部的安装腔体设计也充分考虑了天线模块的装配需求，腔体内部预留了标准的螺柱安装位，能够直接适配常见的小型导航天线、雷达传感模块，不需要额外做转接支架，减少整体装配的重量。腔体的内壁和天线模块之间预留了2mm的间隙，既可以填充缓冲减震材料，抵消飞行过程中的振动传递，也能避免罩体受温度变化产生形变时挤压内部的电子元件。考虑到航空场景下的温度交变环境，罩体主体选用CFRP复合材料作为设计基准，这种材料的介电常数稳定，不会对天线信号的收发产生额外的衰减，同时比强度远高于传统金属材料，能够在保证结构强度的前提下尽可能降低构件自重，减少飞行器的载荷负担。

设计过程中还特意考虑了维护拆装的便利性，整个罩体采用分体式装配结构，罩壳和安装基座之间通过侧边的紧固件连接，不需要拆解整个安装基座就可以单独拆下罩壳，对内部的天线模块进行检修或者更换。安装基座的底面设计成和安装面完全匹配的平面，平面度公差控制在0.05mm，安装时配合密封垫片就可以达到IP67级的防护效果，能够阻挡高空环境下的水汽、沙尘进入腔体内部，避免内部电子元件出现腐蚀或者短路。

从安装边界来看，整个构件的横向安装孔距是根据通用航空小型天线的安装标准设定的，能够直接适配多数无人机、小型飞行器的机头或者机背安装位，不需要对原有安装结构做额外的打孔改造。罩体的整体高度控制在不会遮挡飞行器其他传感设备信号的范围内，前缘的曲面弧度经过反复调整，既保证了内部天线的信号覆盖角度没有遮挡，也不会在侧风状态下产生过大的侧向力矩，影响飞行器的飞行姿态控制。另外在罩体的底部边缘还设计了细小的导流槽，能够让雨水、冷凝水顺着导流槽排出腔体，不会在内部积液，适应高空复杂的气象环境。

在结构强度校核阶段，针对罩体的迎风面做了专项的载荷仿真，模拟最高飞行速度下的气流冲击载荷，确保罩体不会在高速飞行下出现形变或者断裂，同时对紧固件的剪切强度也做了匹配计算，选用的紧固件规格能够承受3倍于最大设计载荷的冲击力，避免极端工况下构件脱落。整个结构没有多余的冗余设计，每一处曲面、每一个安装位的设计都同时兼顾气动性能、防护性能、装配便利性和重量控制，完全匹配航空航天场景下对小型天线防护构件的严苛要求。
