五通道射频旋转接头结构设计方案

在动静态信号衔接的工程场景里，固定端与旋转端的信号连续传输一直是结构设计的难点，尤其是射频微波频段的信号，对传输路径的阻抗连续性、结构同轴度、转动顺滑度都有极高要求，这款五通道射频旋转接头正是针对这类需求开发的结构方案。从实际落地场景看，这类部件主要配套在需要360度连续回转的天线系统、雷达伺服转台、跟踪类通信设备上，解决转动过程中多通道射频信号不中断传输的问题，避免传统线缆直连带来的绞线、信号拉扯损耗、转动卡滞等故障。

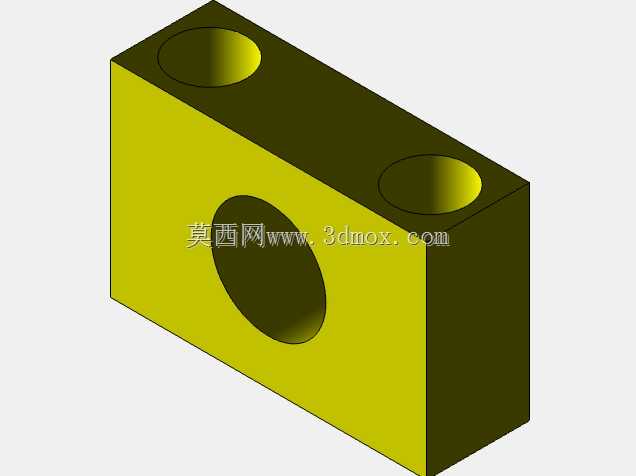

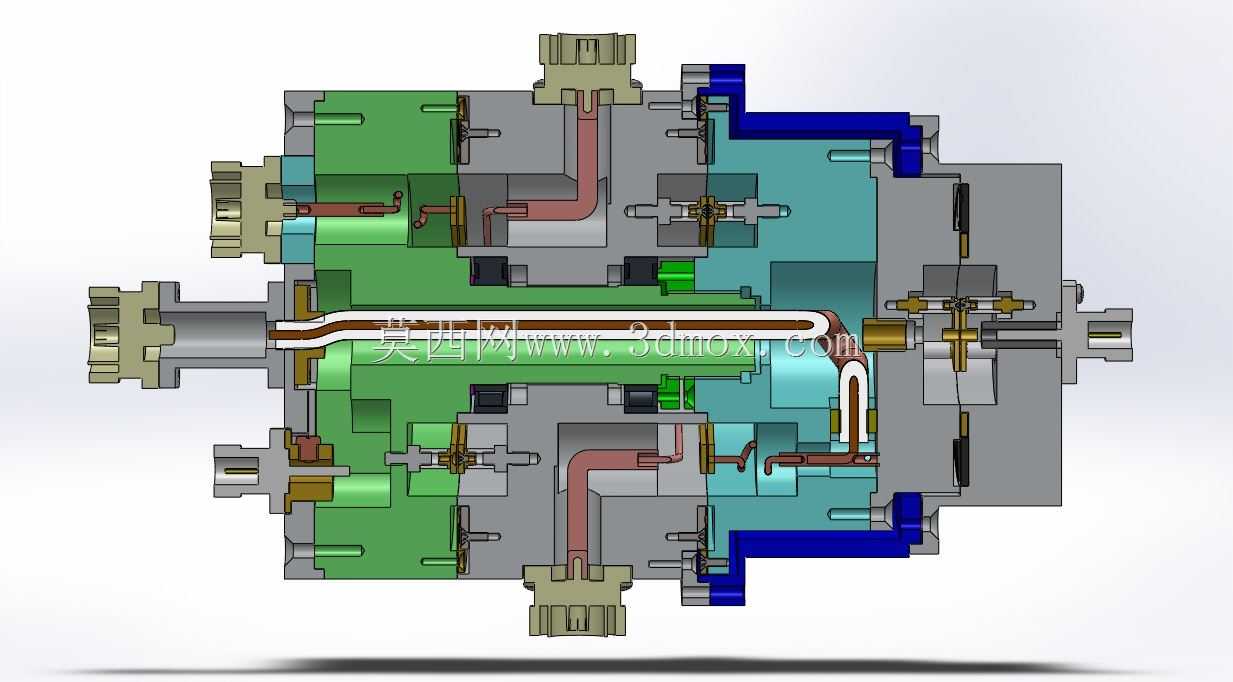

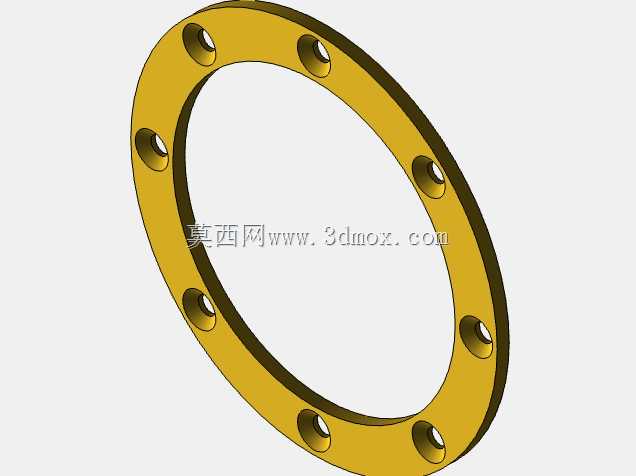

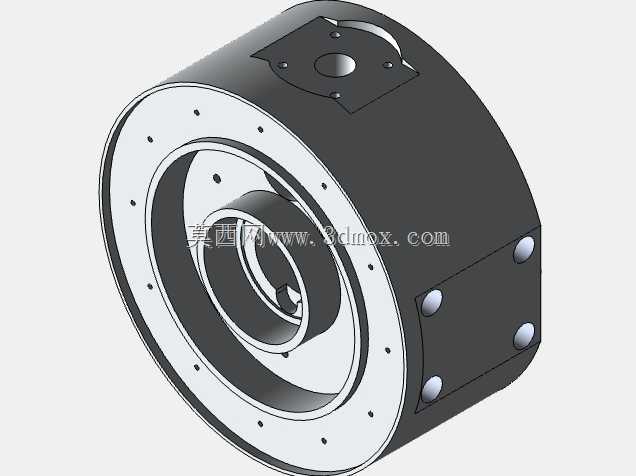

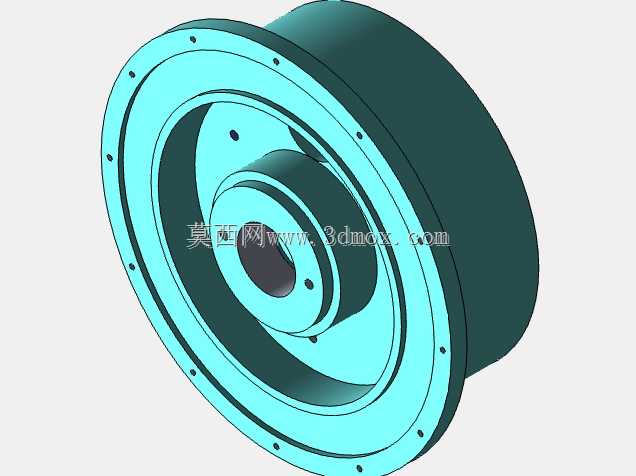

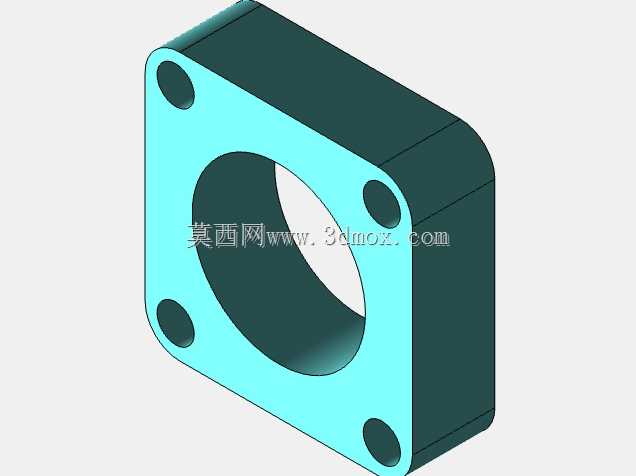

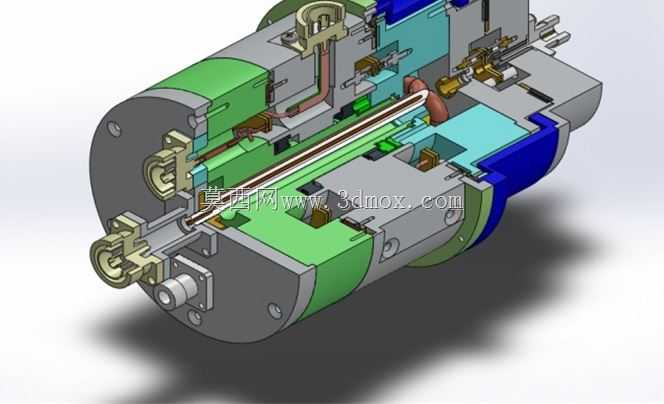

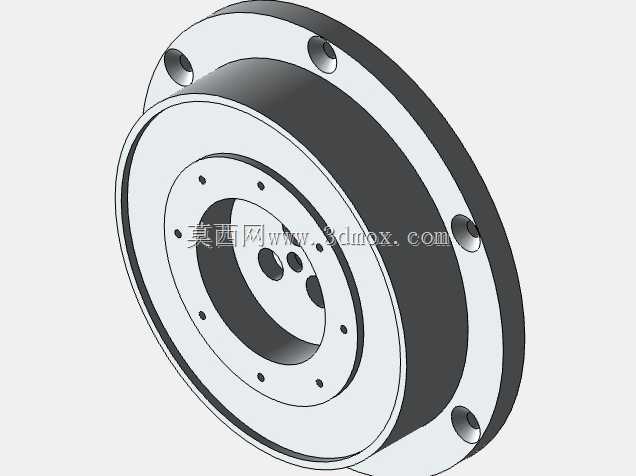

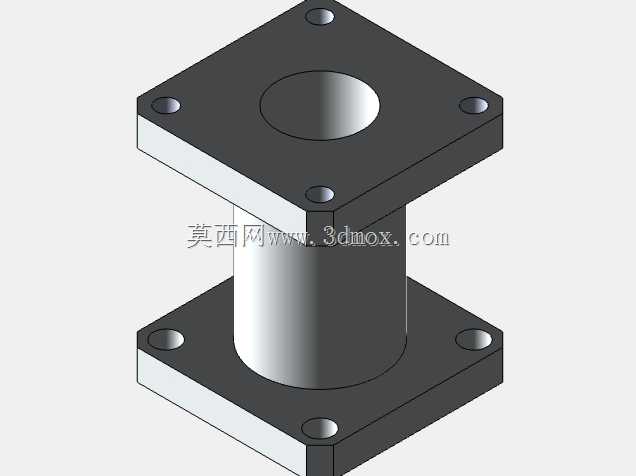

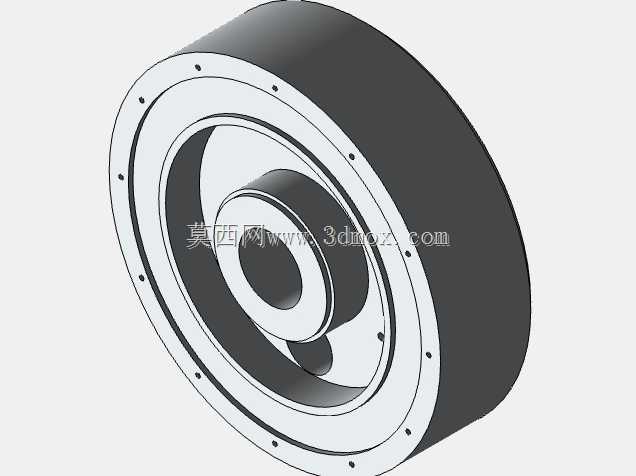

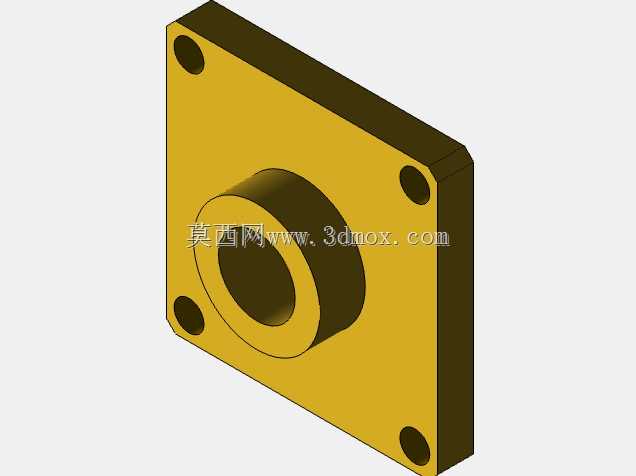

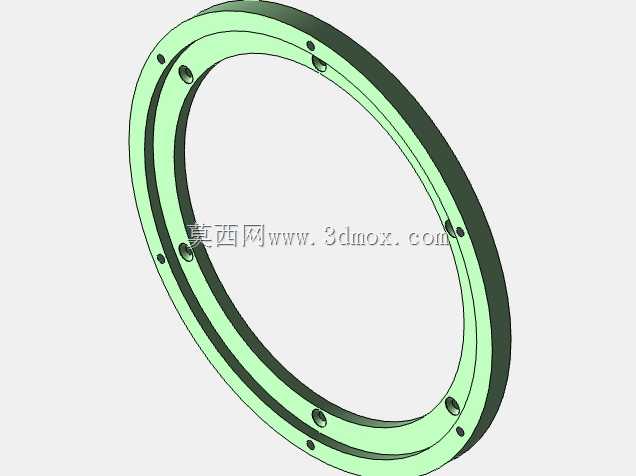

从结构设计逻辑来看，整个接头采用同轴嵌套的分层布局，五个独立的射频通道沿轴向依次排布，每个通道都设置独立的信号传输导体与屏蔽隔离结构，相邻通道之间预留足够的屏蔽壁厚，避免不同频段信号之间的串扰，这一点在多通道射频器件设计里是核心要点——如果隔离度不足，不同通道的信号会互相耦合，直接导致驻波比超标、信号失真。外壳采用分段式圆柱结构，两端设置安装法兰面，法兰上预留均匀分布的安装孔位，安装时可直接通过螺栓对接固定端设备基座，旋转端则对接转动的天线阵面或者雷达转台接口，整体外形为规则圆柱结构，最大外径适配常规伺服转台的安装内腔，轴向长度根据通道数量做了紧凑化压缩，不会过多占用回转机构的轴向安装空间，安装边界可以适配多数中小型天线转台的内腔尺寸，不需要额外做安装位的改制。

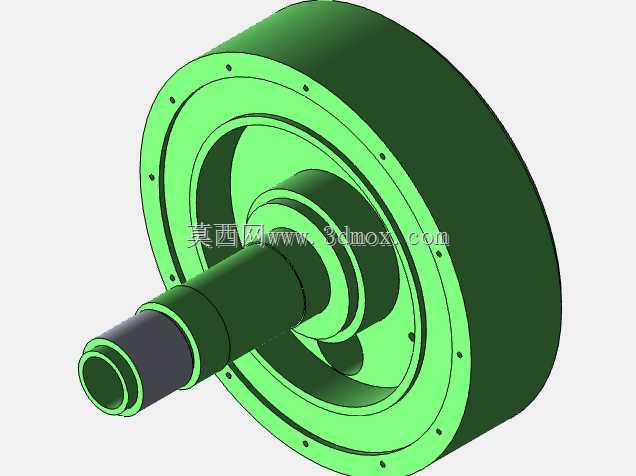

内部的转动配合部分，每一层通道的转动接触面都采用精密间隙配合，搭配低摩擦的耐磨衬套，保证长期回转过程中不会出现卡顿、磨损过量的问题，同时配合面的加工精度控制在微米级，保证转动过程中信号传输导体的同轴度始终维持在设计范围内，避免因为转动偏心带来的信号插损波动。信号传输的内导体采用弹性接触结构，在转动过程中始终保持稳定的接触压力，不会因为转动间隙、温度形变出现接触断开或者接触电阻波动的问题，外层的屏蔽结构则采用连续的导电接触设计，保证整个传输链路的屏蔽完整性，避免外部电磁干扰进入信号通路，也防止内部射频信号向外泄漏。

从功能特性上看，这款结构可以同时传输五路独立的射频/微波信号，覆盖常用的雷达、通信天线工作频段，转动过程中信号插损波动控制在极小范围内，驻波比满足射频系统的通用要求，不需要额外增加信号补偿元件。结构上做了全密封的设计考量，外壳的分段对接面预留密封槽位，可以安装密封圈实现户外环境下的防护，适配野外部署的雷达、通信天线设备的使用环境，避免雨水、沙尘进入内部磨损接触件。整个模型完整还原了外壳、内部导体、连接接口、转动配合件的全部细节，每个零件的装配关系、配合公差带都做了符合工程实际的设置，没有出现结构干涉、装配逻辑错误的问题，对于做射频转台设计、天线结构设计的工程师来说，可以直接参考其通道布局、安装接口、屏蔽结构的设计思路，也可以根据实际使用的频段、安装尺寸要求，在这个基础上调整通道数量、接口形式、外形尺寸，快速完成适配特定项目的旋转接头结构设计。

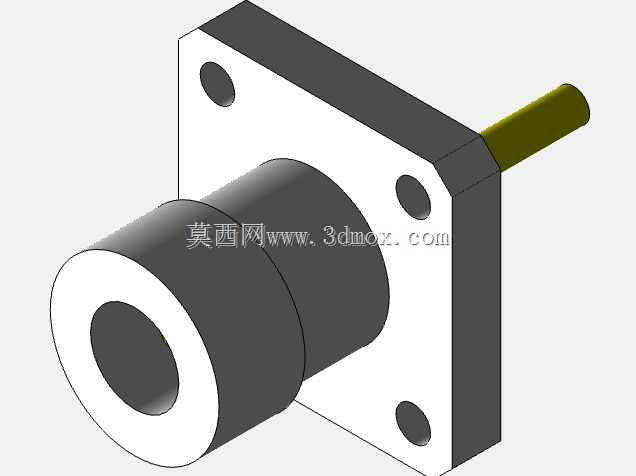

在实际选型参考时，需要注意这类旋转接头的安装同轴度要求，固定端与旋转端的安装基准面需要保证足够的同轴公差，否则会加大内部轴承与衬套的偏磨，缩短使用寿命，同时每个通道的接口形式可以根据实际连接的射频线缆类型做替换，比如SMA、N型等常用射频接口都可以在不改变整体内部结构的前提下做适配，内部的导体尺寸则需要根据具体传输的信号频率做对应的阻抗匹配调整，保证50欧姆的标准射频阻抗连续。
