无人机冠层外罩曲面结构设计

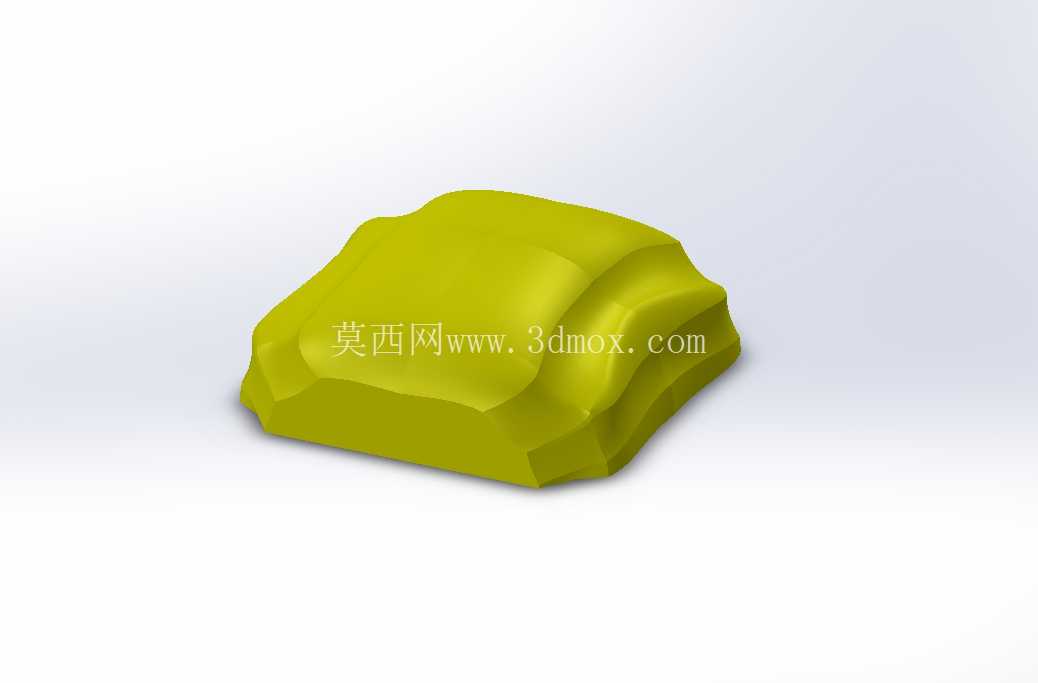

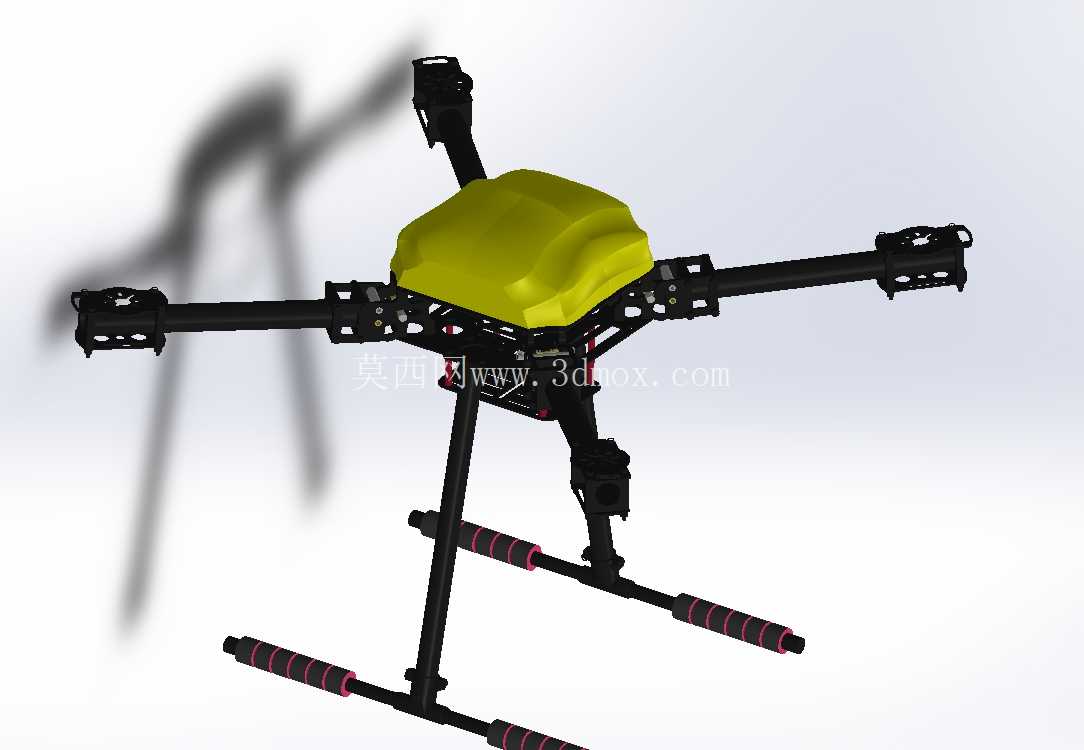

　　这款冠层外罩的设计，最初是针对小型多旋翼无人机的顶部防护需求展开的，实际应用场景覆盖消费级航拍无人机、小型行业巡检无人机的顶部结构防护，主要作用是覆盖机身顶部的飞控模块、GPS天线、接线端子等核心电子元器件，避免飞行过程中扬尘、雨滴、低空飞行时遇到的枝叶剐蹭对内部元件造成损伤。从结构特性来看，整体采用一体化曲面流线造型，没有突兀的直角棱边，能够在无人机高速飞行时有效降低顶部风阻，减少紊流对飞行稳定性的干扰，曲面过渡区域做了连续的曲率处理，不会出现应力集中的薄弱点位，壳体本身的壁厚设计保持均匀，不管是采用注塑成型还是后续做轻量化的碳纤维铺层制作，都能保证成型过程中不会出现壁厚差导致的缩痕、变形问题。

　　设计过程中特意没有集成 canopy 安装结构，这是考虑到不同无人机机型的机架安装孔位、固定方式差异极大，有的机型采用卡扣式快拆结构，有的采用螺丝锁紧的固定方式，还有的会在冠层内侧预留减震泡棉的粘贴位置，预留出安装结构的自定义空间，能够让使用者根据自身适配的机型灵活设计安装点位，不需要对冠层主体做破坏性的切削修改，大幅提升了这款罩体的适配通用性。尺寸方面，这款冠层的覆盖高度约为60毫米，这个高度是经过多轮适配验证的，既能够容纳常规无人机顶部凸起的GPS模块、数传天线等元件，不会出现元件顶到罩体内壁的干涉问题，又不会因为罩体过高导致整机重心上移，影响飞行时的姿态稳定性。

　　罩体的边缘做了向内收的贴合边，安装时可以和机身顶部的机架轮廓紧密贴合，避免飞行过程中气流从边缘缝隙灌入罩体内部产生风噪，同时也能防止雨水顺着缝隙流入机身内部。从建模逻辑来看，整个曲面是通过多组截面曲线放样生成的，顶部的弧度参考了空气动力学的流线设计，侧面的内收角度兼顾了视觉协调性和结构强度，在罩体的四个边角位置做了圆弧过渡，既能够降低磕碰时的应力集中，也能避免尖锐边角在安装、维护过程中划伤操作人员。实际使用中，这款冠层除了基础的防护作用，还可以作为外观定制的载体，使用者可以在曲面表面做喷漆、贴纸等个性化处理，不会因为曲面曲率过大导致贴纸起皱、喷漆流挂的问题。

　　需要注意的是，因为没有预设安装结构，使用者在自行设计安装点位时，需要根据自身机架的承重分布选择合适的固定位置，尽量让固定点对称分布，避免冠层安装后出现重量偏移影响飞控的校准，同时在固定时要预留一定的减震间隙，不要让冠层和内部的电子元件直接硬接触，避免飞行过程中的震动传递到冠层产生共振异响。另外，60毫米的高度是从罩体最底部的贴合面到顶部最高点的垂直距离，在适配机型时需要先测量自身机架顶部元件的最高凸起高度，预留3-5毫米的安全间隙，避免飞行过程中机身震动导致元件和罩体内壁发生摩擦磨损。对于需要做轻量化改装的使用者，还可以在冠层的非受力区域做镂空减重处理，但要注意避开曲面的主受力流线，不要破坏整体的结构连续性，防止飞行过程中气流冲击导致罩体变形。
